陈忠伟院士AFM：用于高可逆锌离子电池的多功能双金属盐衍生三元共晶电解液

科学材料站

2024-05-07

导读：陈忠伟院士AFM：用于高可逆锌离子电池的多功能双金属盐衍生三元共晶电解液

文章信息

用于高可逆锌离子电池的多功能双金属盐衍生三元共晶电解液

第一作者：李建徽

通讯作者：张永光*，窦浩桢*，陈忠伟*

单位：河北工业大学，大连化物所

研究背景

深共晶电解质为定制先进电池中的溶剂化结构和界面化学提供了机会，但开发用于高性能锌离子电池（ZIB）的深共晶电解质仍然是一个挑战。在此，通过支撑盐策略设计了多功能双金属盐衍生的三元共晶电解液（DMEEs），以实现无枝晶和长寿命的ZIBs。DMEE由三氟甲磺酸锌(Zn(OTF)₂)、双(三氟甲磺酰基)亚胺锂支撑盐和N-甲基乙酰胺中性配体构成。值得注意的是，具有弱晶格能的支撑盐不仅会诱导分子间相互作用重建形成离子对和离子聚集体，而且还会调整Zn²⁺溶剂化结构和固体电解质界面（SEI）。所开发的DMEE具有富含双阴离子的Zn²⁺溶剂化壳并诱导无机成分丰富的杂化SEI，有效抑制副反应并获得具有高可逆性的无枝晶Zn负极。本文为设计先进的深共晶电解液开辟了一条新途径，对溶剂化结构和SEI的深入理解为开发高性能电池提供了指导。

文章简介

近日，来自大连化物所的陈忠伟院士团队通过支撑盐策略，设计了多功能双金属盐衍生三元共晶电解液(DMEEs)，以实现无枝晶和长寿命的ZIBs。其成果以题为：“Multifunctional Dual-Metal-Salt Derived Ternary Eutectic Electrolyte for Highly Reversible Zinc Ion Battery”在国际知名期刊Advanced Functional Materials上发表。本文第一作者为河北工业大学硕士研究生李建徽，通讯作者为大连化物所陈忠伟研究员、张永光研究员和窦浩桢副研究员。该观点文章提出了一种新颖的支撑盐策略来设计用于高度可逆ZIBs的多功能DMEEs电解液，同时为开发设计先进的深共晶电解液提供了有效思路。

⭐本文提出弱晶格能支撑盐策略，由三氟甲烷磺酸锌、双(三氟甲烷磺酰)亚胺锂和N-甲基乙酰胺构成的深共晶电解液，能够诱导分子间相互作用的重建，形成离子对和离子聚集体，从而形成稳定共晶电解液。

⭐所制备的共晶电解液具有富含双阴离子的Zn²⁺溶剂化壳层，能够诱导无机成分丰富的杂化SEI，有效抑制副反应，从而实现了无枝晶、高可逆性的Zn负极。

⭐循环稳定性：所组装的Zn//Zn对称电池在0.5 mA cm⁻²/0.5 mAh cm^-2条件下，表现出超过3000小时的循环稳定性；而Zn//PANI全电池在5000次循环后没有明显的容量衰减。

本文要点

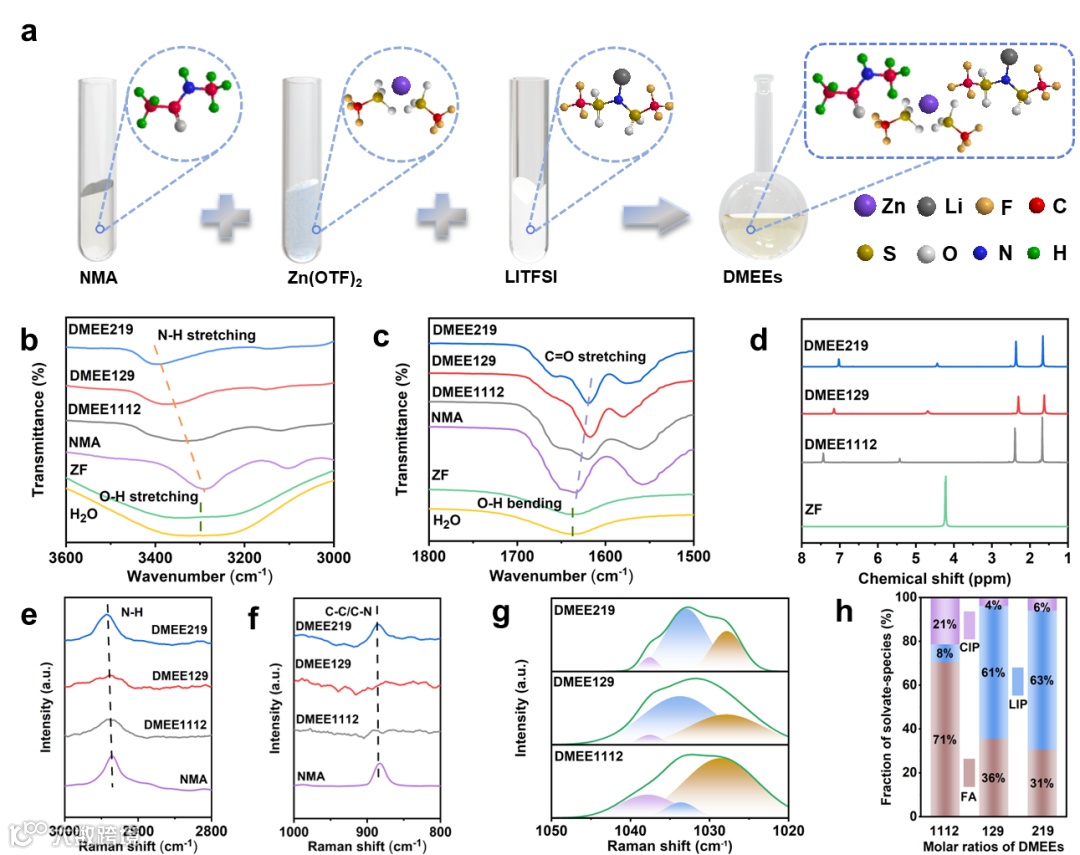

图1. DMEEs的设计和分子间相互作用的表征

a) DMEEs的制备示意图。b-c) DMEEs的FTIR光谱。d) DMEEs的1H NMR 谱。e-g) DMEEs的拉曼光谱。h) DMEEs中溶剂化物种分布（游离阴离子(FA)、松散离子对(LIP)和接触离子对(CIP)）。

光谱学结果表明，金属盐的加入导致OTF和TFSI的伸缩振动峰的移动，暗示形成了更多的接触离子对和离子聚集体，证实了金属离子与溶剂分子的相互作用,揭示了DMEEs形成的机理，强调了金属离子与溶剂分子以及NMA之间的相互作用对体系结构的重要影响。

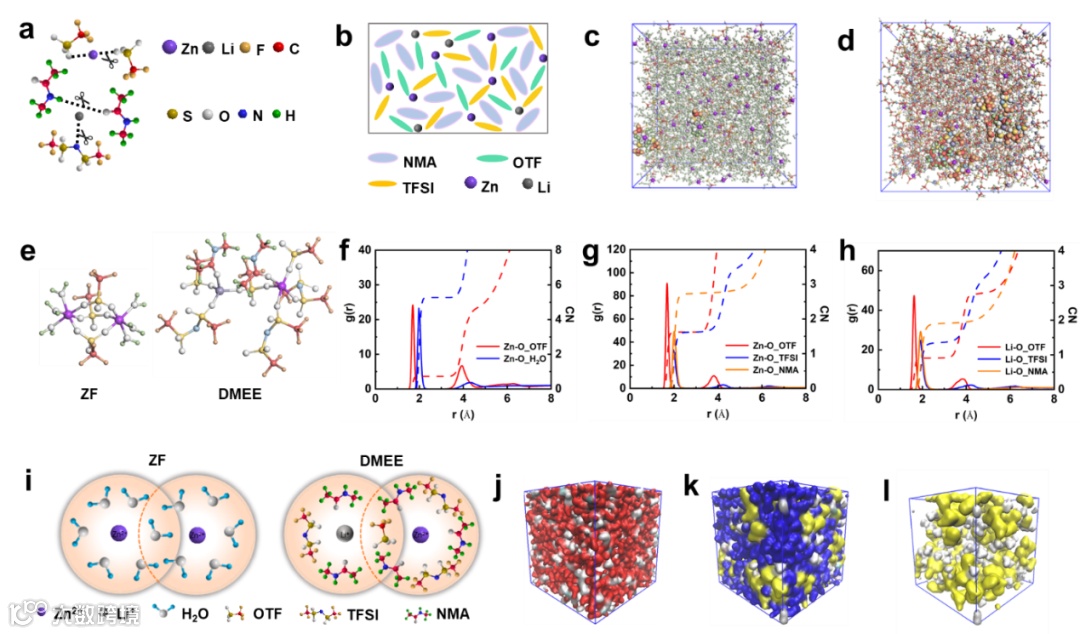

图2. DMEEs和Zn²⁺溶剂化结构分析

a) DMEEs形成过程中离子键和氢键的断裂。b) DMEE中NMA分子和离子聚集体对Zn²⁺和Li⁺的溶剂化。c, d) ZF 和 DMEE219 的MD 模拟快照。e) 从MD模拟中提取的放大的 Zn²⁺ 溶剂化结构。f-h) ZF 和 DMEE219 的 RDF g(r) 和配位数 N(r)。i) ZF 和 DMEE219 中的平均 Zn²⁺ 溶剂化结构。j-l) ZF和DMEE219的离子和分子聚集分布。

MD模拟显示，与ZF相比，DMEEs的溶剂化结构发生了显著变化。DMEEs中的金属阳离子和OTF或TFSI阴离子被更多的溶剂分子包围，形成了不同的溶剂化结构，并通过RDF和CN定量揭示了Zn²⁺的溶剂化壳的特征。此外，DFT计算结果显示，相邻溶剂化的Zn²⁺的自由能在DMEEs中较ZF更低，这有助于Zn²⁺在电沉积过程中的快速脱溶。

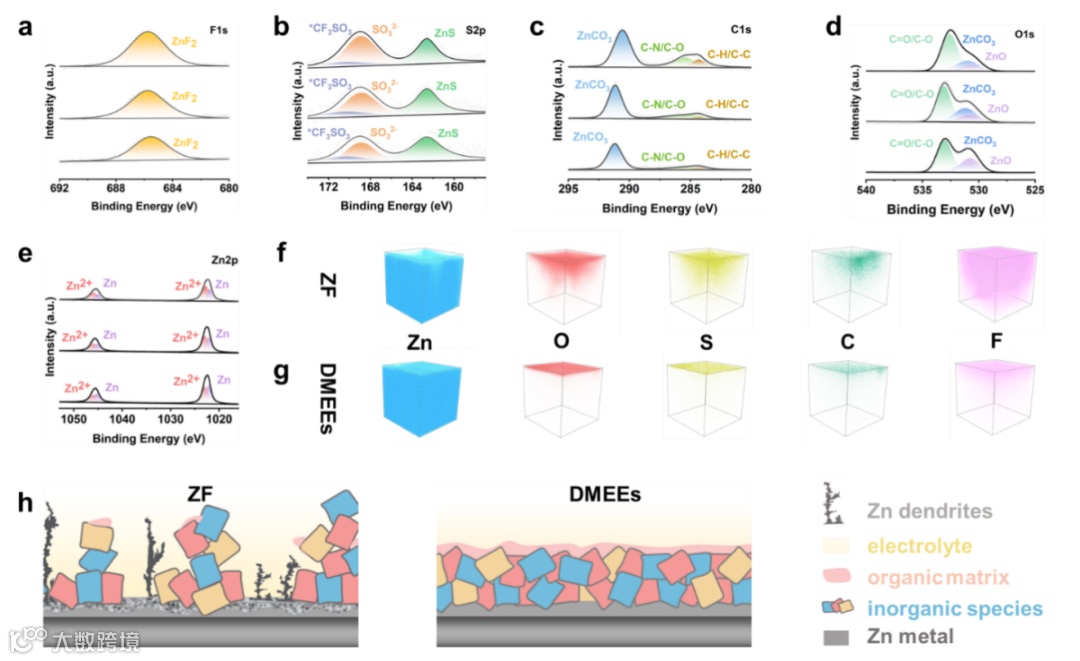

图3. 界面化学

a-e)在DMEEs中循环30圈的锌负极在Ar+溅射时间分别为0 s、180 s和600 s(自上而下)的XPS谱图：F1s (a)、S2p (b)、C1s (c)、O1s (d)和Zn2p (e)。f,g) ZF和DMEEs中循环后锌负极的TOF-SIMS。h) ZF负极上的枝晶和副反应和DMEEs中的SEI示意图。

XPS和TOF-SIMS结果表明，DMEE中的Zn负极SEI中富含有机和无机成分，包括ZnF₂、ZnS、ZnSO₃、ZnCO₃、ZnO等，DMEEs中的SEI结构能有效抑制锌枝晶，有利于形成高度可逆的Zn²⁺沉积，从而提高了Zn负极的稳定性和可逆性。

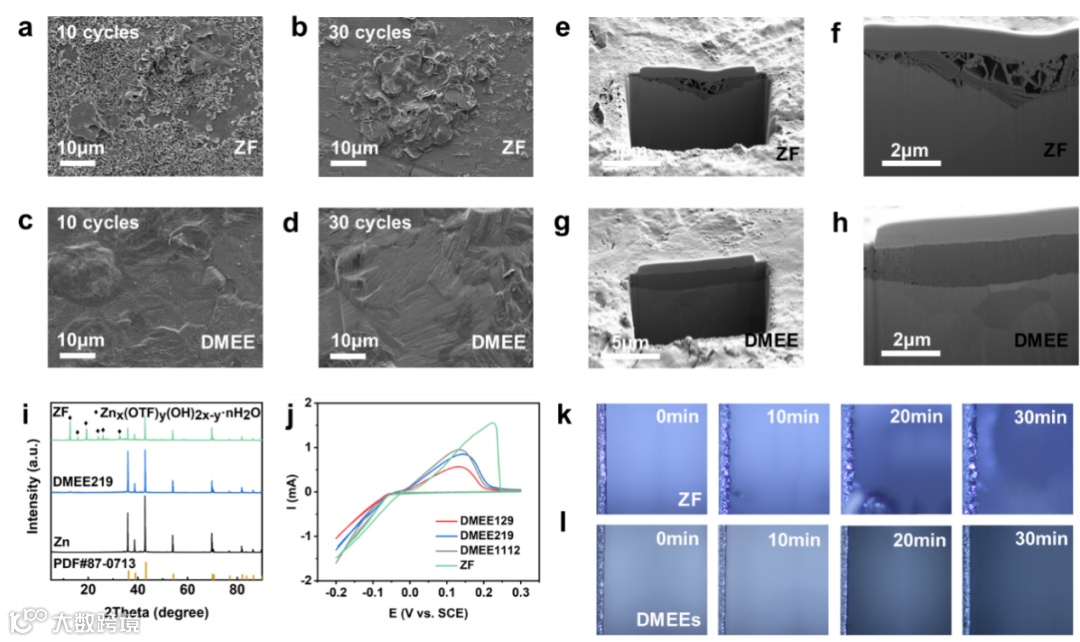

图4. Zn负极结构演变

a-d) 锌负极在ZF (a，b)和DMEE(c，d)中循环10次和30次的SEM图片。e-h)在ZF (e，f)和DMEE(g，h)中循环30次后，锌负极的FI图片。i)锌负极在ZF和DMEE中循环30次后的XRD图谱。j) CV曲线。k, l) ZF和DMEE中锌沉积的原位光学显微表征。

在ZF中，锌负极表面出现不规则的苔藓状形貌，说明形成了显著的锌枝晶。而在DMEEs中，锌负极保持了层状形态，且纹理清晰，表明DMEEs电解液显著抑制了副反应，调控了锌负极的沉积形态，从而提高了锌负极的循环稳定性。XRD分析显示，与ZF相比，DMEEs中锌负极的(002)晶面明显增加，且未观察到副产物的特征峰，表明DMEEs促进了Zn²⁺沿(002)晶面的定向生长，并能够抑制副产物的生成。此外，通过电化学工作站测得的CV曲线显示，DMEEs中的锌成核过电位明显增加，导致晶核半径减小，晶核密度增加，有利于均匀的锌沉积。

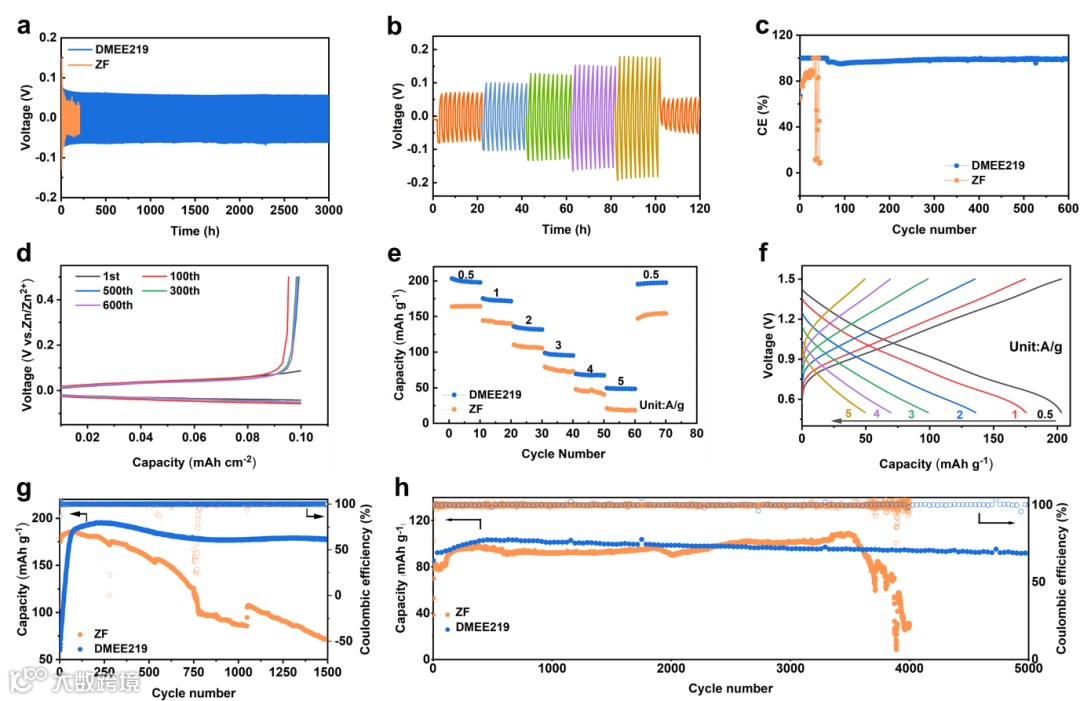

图5. 电化学性能

a) DMEEs的Zn//Zn电池循环性能。b) DMEEs的倍率性能。c) DMEEs的CE曲线。d) DMEEs Zn//Cu电池的容量-电压曲线。e) DMEEs的Zn//PANI全电池倍率性能。f) DMEEs的Zn//PANI全电池的比容量-电压曲线。g) 1A·g^-1下Zn//PANI电池的循环性能。h) 5A·g^-1下Zn//PANI电池的循环性能。

DMEEs在Zn//Zn电池中表现出显著的循环稳定性，DMEE219电解液在0.1 mA cm^-2和0.1 mAh cm^-2下实现了超过2600小时的循环稳定性，比ZF高出20倍，且能够提供高达99.3%的库仑效率。使用Zn//PANI全电池验证了DMEEs的实际应用潜力，在不同电流密度下，DMEEs均表现出优异的比容量和循环稳定性，即使在高达5 A·g^-1的电流密度下经历5000次循环后，电池仍保持91.7mAhg^-1的比容量，容量保持率为88.5%，库仑效率保持接近100%。

文章链接

Multifunctional Dual-Metal-Salt Derived Ternary Eutectic Electrolyte for Highly Reversible Zinc Ion Battery

https://doi.org/10.1002/adfm.202402186
