华中科技大学孙永明教授，EnSM：构筑异质锂合金界面实现稳定的锂电池用锡箔负极

第一作者：王贤成

通讯作者：孙永明*

单位：华中科技大学

锡基箔材具有较高的理论容量以及优良的可加工性，成为高能量密度锂离子电池负极材料的理想选择。由于锡箔不均匀的电化学锂化/去锂化反应、严重的副反应以及巨大的锂损失等问题，造成了电极差的机械-电化学稳定性和短的循环寿命，使得其进一步应用受到限制。均匀化锡箔的电化学反应，提高首次库伦效率并对循环过程中的锂损失进行有效补充，对于锡箔负极的实际应用至关重要。

基于此，来自华中科技大学的孙永明教授课题组，在国际知名储能期刊Energy Storage materials上发表题为“Heterogeneous Li-alloy interphase enabling Li compensation during cycling for high energy density batteries”的研究论文。

该文章分析了提高锡箔负极循环稳定性的关键问题，并通过在锡箔表面构建高离子电导的异质锂合金界面（Sn-Li-LA），均匀化了电极的电化学反应，抑制了底部活性锂锡合金与电解液之间的副反应，提高了电极的首次库伦效率，实现了循环过程中的锂补偿，进而极大延长了全电池的循环寿命。当其与面载量为15.3 mg/cm²的三元（NCM622）正极组装全电池时，电池的容量可达180 mAh/g，230次循环容量保持率为96%。而使用纯锡箔负极的对比电池在230次循环后容量仅为22 mAh/g。

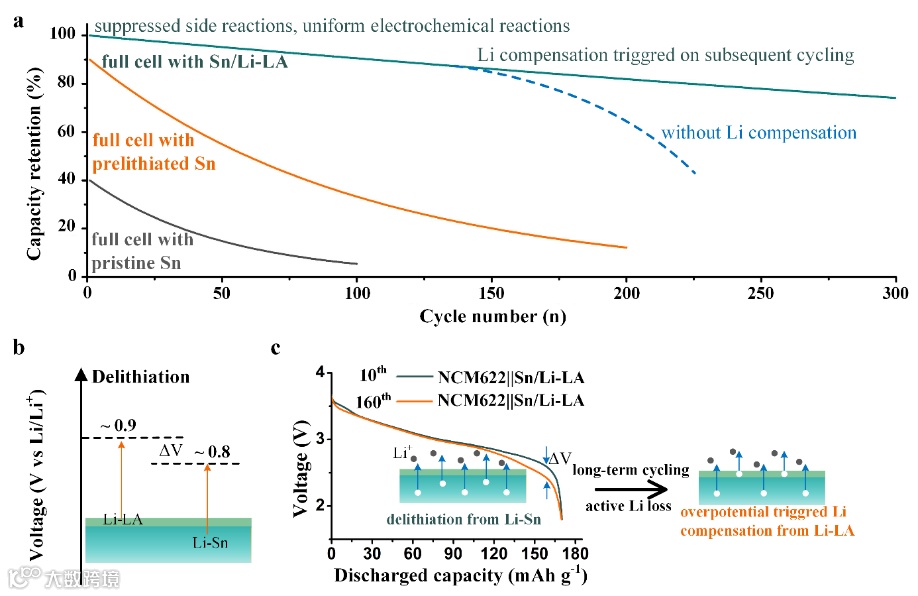

图1. （a）纯锡电极，预锂化的锡电极以及Sn/Li-LA电极在全电池中的循环示意曲线;（b）异质锂合金界面的设计原则（c）NCM622||Sn/Li-LA全电池在第10次和第160次循环的电压-容量曲线。

图2. （a）Sn/Li-LA电极的制备示意图；（b）Sn和Sn/Li-LA的数码照片；（c，d）Sn/Li-LA的表面和截面EPMA图以及对应的Ga元素分布图；（e）Sn和Sn/Li-LA的XPS高分辨Li 1s谱；（f）Sn（5wt% Sb掺杂）和Sn/Li-LA的XRD图谱。

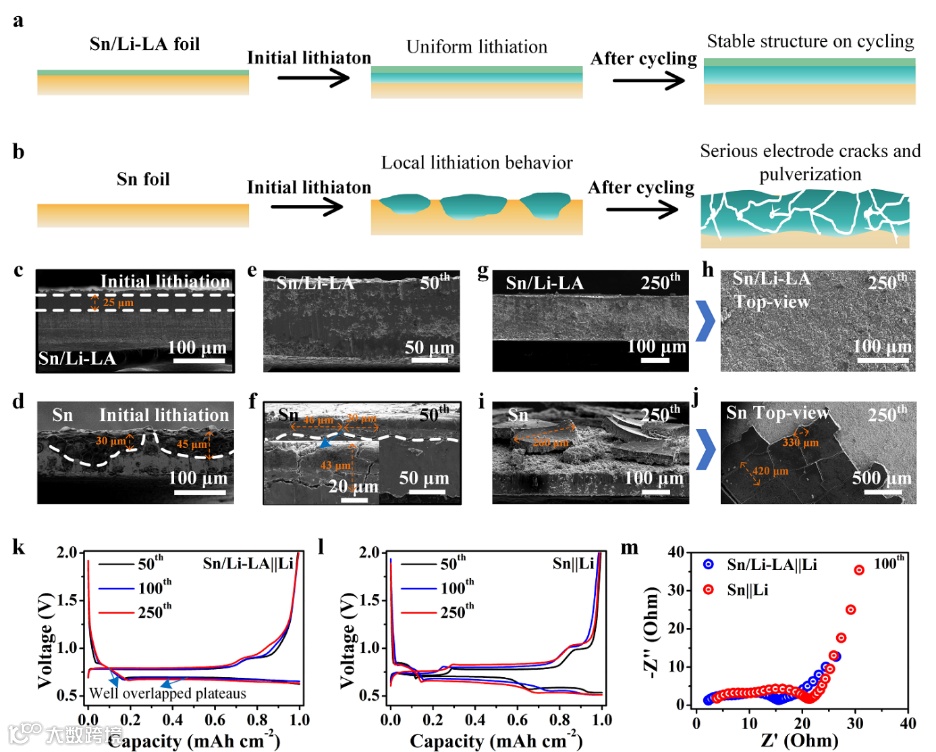

图3. （a, b）Sn/Li-LA和Sn在锂化/去锂化过程中的结构演变示意图；（c, d）Sn/Li-LA和Sn在1 mA/cm² 的电流密度下锂化三小时后的截面SEM图；（e, f）Sn/Li-LA和Sn循环50次后的截面SEM图；（g, h）Sn/Li-LA循环250次后的表面和截面SEM图；（i, j）Sn循环250次后的表面和截面SEM图；（k, l）Sn/Li-LA和Sn在第50次，第100次，第250次循环的容量-电压曲线；（m）Sn和Sn/Li-LA经过100次循环后的Nyquist图。

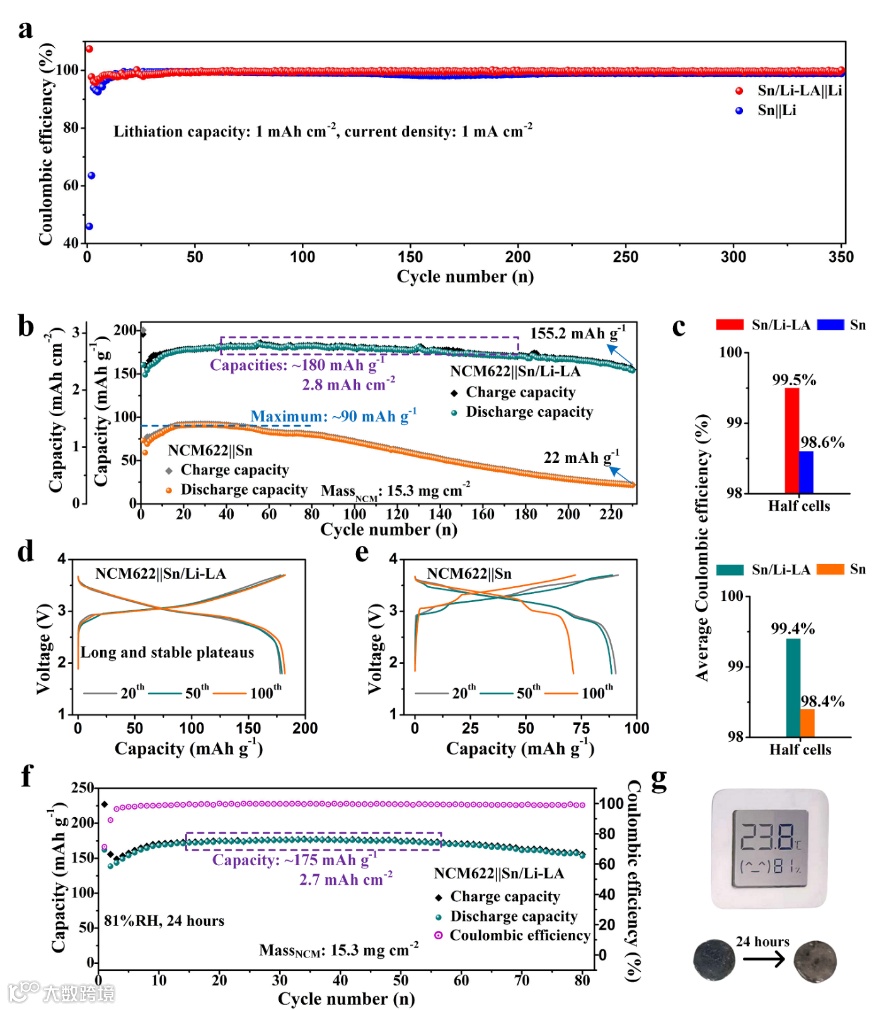

图4. (a) Sn/Li-LA||Li和Sn||Li电池的库伦效率图. (b) NCM622||Sn/Li-LA和NCM622||Sn电池的电化学性能. (c) Sn/Li-LA和Sn电极在半电池和全电池中循环的平均库伦效率 (d, e) NCM622||Sn/Li-LA和NCM622||Sn 在第20、50、100次循环的容量-电压曲线. (f，g) Sn/Li-LA电极在81%相对湿度暴露24 小时后的全电池循环以及极片的数码照片.

XRD图谱显示异质锂合金界面主要成分为LiGa合金，其去锂化电位略高于锂锡合金的去锂化电位，可以在全电池循环过程中过电位增加时，触发异质锂合金界面的锂补偿，实现全电池的超稳定循环。

要点二：提升电池可逆容量

异质锂合金界面可以有效分隔活性锂锡电极与电解液，抑制副反应，最大化减小初始和循环过程中锂损失，将全电池的可逆容量从90 mAh/g提升至180 mAh/g，有效提升了电池的能量密度。

要点三：优良的机械-电化学稳定性

异质锂合金界面均匀覆盖在电极表面，并且其具有高的离子电导，可以有效促进和均匀化界面的锂离子传输，进一步均匀化电极的电化学锂化/去锂化反应，维持其在循环过程中的结构稳定性，有效抑制电极的开裂与粉化失效。

Heterogeneous Li-alloy interphase enabling Li compensation during cycling for high energy density batteries”

孙永明，博士，华中科技大学武汉光电国家研究中心教授、博士生导师，入选国家高层次青年人才项目、《麻省理工学院科技评论》“TR35 全球科技创新领军人物”（35 Innovators Under 35）中国区榜单、科睿唯安全球“高被引科学家”和“全球前2%顶尖科学家终身成就榜”榜单。

孙永明教授长期从事新型储能材料与技术（锂离子电池、锂金属电池、锌金属电池等）等方向的科学研究，并取得了一系列重要进展，在知名国际期刊发表通讯作者或第一作者论文60+篇，包括Nature Energy （2）、Nature Communications（1）、Advanced Materials （5）、Science Bulletin （1）、 Journal of the American Chemical Society（1）、Angewandte Chemie （1）、Advanced Functional Materials（3）、Energy & Environmental Science（1）、Joule（1）、Chem（1）、Advanced Energy Materials（3）等。此外，获得授权国内外专利10余项目。据google scholar, 所发论文引用超过17000次，H因子为58。

欢迎访问课题组主页：http://futurebattery.wnlo.hust.edu.cn/index.htm

华中科技大学孙永明教授课题组诚聘海内外知名高校材料、化学、能源、物理等相关背景的博士后。课题组致力于通过多学科交叉的研究为下一代储能电池的发展提供新的可能和机遇。根据承担的科研任务及实验室发展需要，诚聘2-3名优秀博士后。

招聘要求

1、已经获得或者将于近期获得博士学历，具有较强材料、化学、物理或能源专业基础和理论功底的博士，具有以下研究工作经历之一者优先：

（1）储能电池材料和器件研究经历；

（2）无机合成、有机合成等研究经历；

（3）具有电池材料理论模拟研究经历。

2、具有独立撰写英文论文的能力，近3年来独立撰写并以第一作者身份在相关学科领域权威杂志上发表一区SCI论文1篇（中科院分区）及以上；

3、对研究领域具有创新性构想和战略性思维，具有旺盛的工作热情；

4、为人正直诚恳，具有良好的团队意识和合作精神。

博士后待遇及福利

1、提供优越的科研平台。武汉光电国家研究中心为科技部首批六个国家研究中心之一，作为适应大科学时代基础研究特点而组建的学科交叉型国家科技创新基地，其面向世界科技前沿、面向国家重大需求，是国家科技创新体系的重要组成部分；

2、博士后聘用期限一般为2至3年，年薪25万+（面议）；

3、博士后研究人员聘期内，参照华中科技大学正式职工，享受同岗位教师子女入学、入托，医疗保险以及其他福利待遇；

4、博士后研究人员聘期内，学校提供博士后公寓租住，对未能入住者，给予1000元/月的租房补助；

5、课题组将为博士后提供良好的科研条件和职业发展平台，鼓励并全力支持博士后申报各类项目，具体面议。

申请方式

1、应聘者基本资料需包括本人简历（包含研究成果目录）和博士论文小结，并注明 “应聘博士后”字样。课题组会尽快安排面试考察；

2、符合条件的应聘者，将通过电子邮件或电话协商面试时间，可报销往返差旅费并提供食宿；

3、本招聘长期有效。

另外，课题组诚聘已获得硕士学位且具有电池材料研究经验的科研项目助理1-2名，待遇面议。

投稿请联系contact@scimaterials.cn
