贵州大学陈鹏课题组，ACB：氧空位和范德华异质结调控Mo2C/Bi4O5Br2界面化学键用以促进光催化CO2还原

第一作者：彭海燕

通讯作者：陈鹏*

单位：贵州大学

近年来，由于化石燃料的过度使用，造成了急剧增加的CO₂排放量及严重的环境危机。在温和条件下，使用半导体材料将CO₂直接光催化还原为燃料，被认为是一种有潜力的能源节约和环境保护方法之一。但是该领域的研究仍面临反应效率低、催化剂易失活等缺陷。Bi₄O₅Br₂因其合适的导带位置、优异的光催化稳定性和可见光响应，广泛应用于光催化领域。

但是，该材料依然受到光生载流子复合率高且活性位点少等禁锢，致使其催化活性仍低于其他半导体材料。迄今为止，已报道多种方法（例如异质结构造、元素掺杂、形态控制和空位）被用于改善其光催化反应性能。特别是范德华异质结具有界面紧密、稳定性好、界面电荷迁移速度快等优点，极大地克服了上述缺陷。Mo₂C，作为一种典型的助催化剂，因其导电性好、活性位点丰富、制备简单、功函数可调等优点，可将其与Bi₄O₅Br₂构筑范德华异质结。

另外，根据文献报道，在构造异质结的同时设计一定量的构建缺陷可调控其界面电子结构，形成强大的内建电场，促使电荷转移。综上所述，我们采用简单的水诱导自组装策略，合成了富氧缺陷的Bi₄O₅Br₂与Mo₂C的范德华异质结复合材料(BM)。得益于氧空位和范德华异质结的共同作用，诱导界面Mo-O键的形成，促使了内建电场的扩大、激子解离及电荷的快速转移，从而提升了光催化CO₂还原效率。

基于此，陈鹏老师课题组在化学类顶尖期刊Applied Catalysis B: Environmental发表了题为“Oxygen vacancy and Van der Waals heterojunction modulated interfacial chemical bond over Mo₂C/Bi₄O₅Br₂ for boosting photocatalytic CO₂ reduction”论文。

该文章提出一种具有氧空位和范德华异质结诱导界面Mo-O键形成的Mo₂C/Bi₄O₅Br₂（BM）复合材料。在不使用牺牲剂的情况下，BM表现出优异的CO₂还原性能，约为随机Mo₂C/Bi₄O₅Br₂复合材料（WBM）的6倍。研究表明界面Mo-O键的形成会调控BM的表面电子结构，有助于激子的解离、内部电场的增强及CO₂吸附。

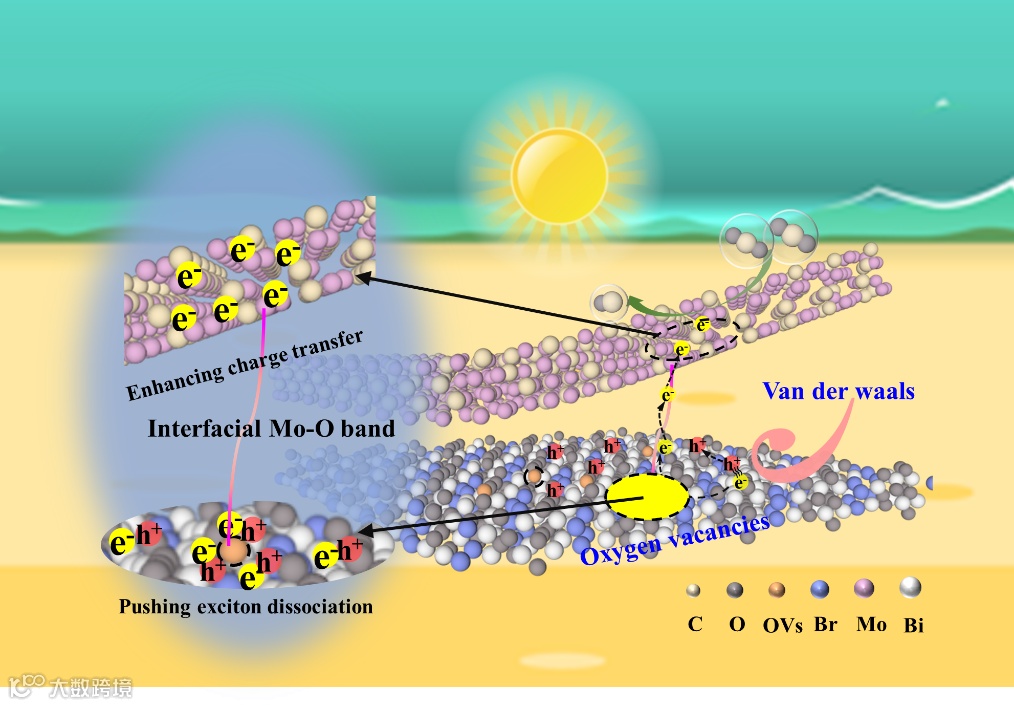

Fig. 1.光催化还原CO₂的机理图。

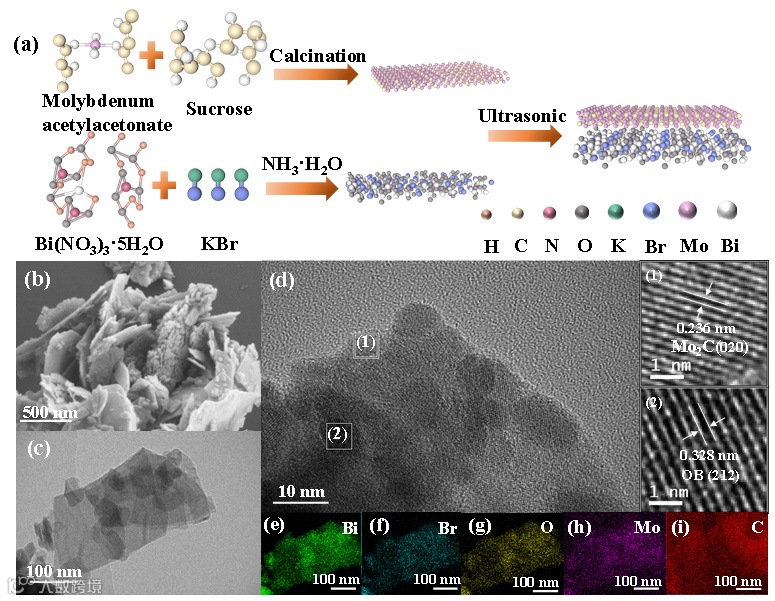

Fig. 2. （a）BM的合成示意图；（b）BM-3的SEM图；（c）BM-3的TEM图和（d）TEM放大图；（e-i）元素扫描图。

要点二：富氧空位和范德华异质结调控界面Mo-O键，促进了激子的解离和电荷的分离。

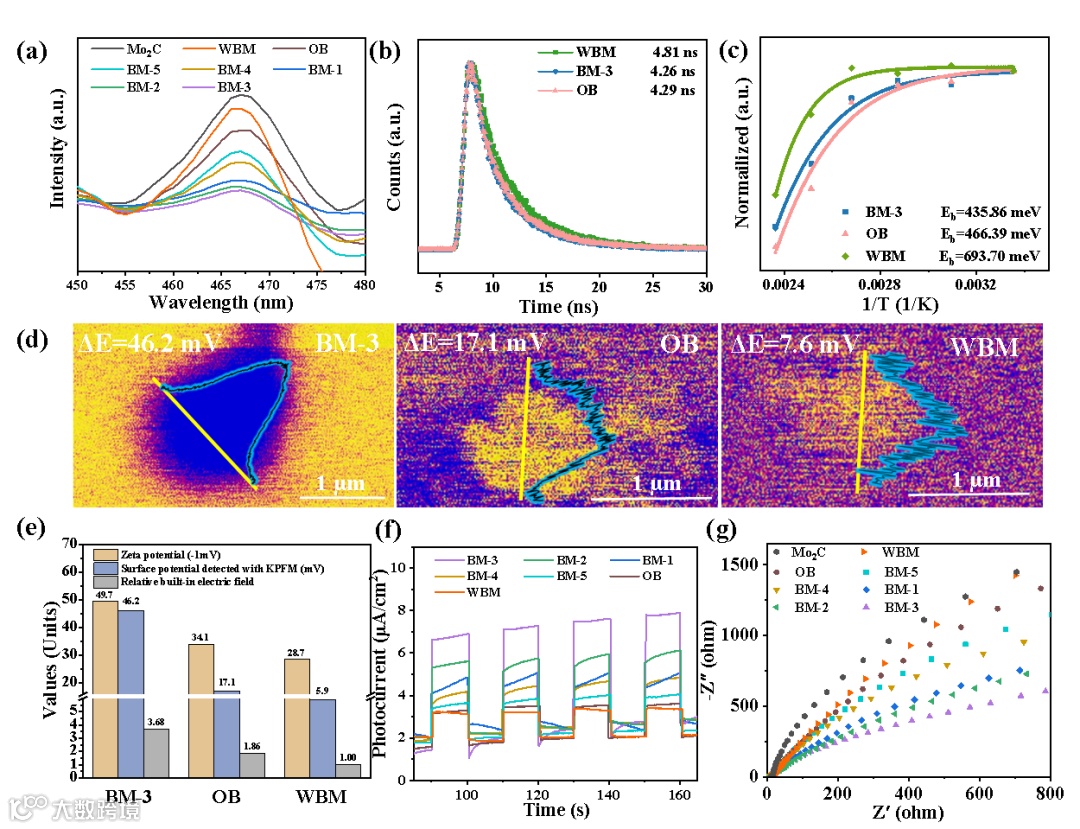

Fig. 3.（a）荧光光谱，（b）瞬态荧光光谱。（c）变温荧光光谱。（d）用KPFM检测表面电位。（e）样品的开路电压。（f）催化剂的光电流响应光谱。(g) 电化学阻抗谱。.

要点三：提高了催化剂在CO₂还原的光催化活性和稳定性

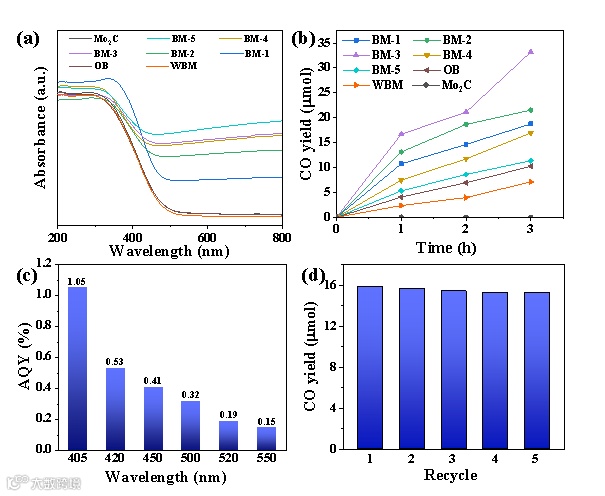

Fig. 4. （a）紫外-可见漫反射光谱；（b）不同材料CO₂还原速率对比；（c）BM-3不同波长的量子效率；（d）BM-3光催化还原CO₂实验的稳定性。

要点四：总结与展望

该工作通过一种简便的水诱导自组装方法合成具有氧空位的Mo₂C/Bi₄O₅Br₂范德华异质结。由于氧空位与范德华异质结的共同作用，诱导界面Mo-O键的形成。在不使用牺牲剂的情况下，BM表现出优异的CO₂还原性能和稳定性，其光催化活性约为对照样的6倍。实验与理论计算数据表明，氧空位和范德华异质结共同作用，诱导界面Mo-O键的形成及调控BM的表面电子结构，有助于激子的解离、内部电场的增强及CO₂吸附。

Oxygen vacancy and Van der Waals heterojunction modulated interfacial chemical bond over Mo₂C/Bi₄O₅Br₂ for boosting photocatalytic CO₂ reduction – ScienceDirect

陈鹏博士简介：陈鹏，贵州大学化学与化工学院特聘教授，致力于光催化小分子转化、废水处理、重金属脱除等研究。以第一作者或通讯作者在CHEM ENG SCI, APPL CATAL B: ENVIRON, J MATER CHEM A, ACS SUSTAIN CHEM ENG等学术刊物上发表多篇研究论文。

彭海燕：现就读于贵州大学化学与化工学院，硕士研究生，研究光催化半导体转化方向。

投稿请联系contact@scimaterials.cn
