燕山大学AFM：石榴石固态电池界面的原子尺度结构冷冻电镜研究

第一作者：戴秋实，姚景明，杜聪聪

通讯作者：黄建宇，唐永福，张利强

单位：燕山大学

高界面阻抗是固态电池实际应用的最大障碍，在原子尺度理解固态电池界面对电池的设计有重要指导意义。然而，由于一些电池材料的电子束敏感性，通过传统的电镜并不能在原子尺度上观察材料的结构，冷冻电镜可以很好的解决这一难题。

基于此，来自燕山大学的黄建宇教授，唐永福教授，张利强教授，在国际知名期刊Adv. Funct. Mater.上发表题为“Cryo-EM Studies of Atomic-Scale Structures of Interfaces in Garnet-Type Electrolyte Based Solid-State Batteries”文章。通过冷冻电镜对石榴石固态电池界面的原子尺度理解，并为实际应用中设计无枝晶固态电池提供了有效策略。

通过冷冻电镜在原子尺度揭示了石榴石固态电解质LLZTO和表面寄生物Li₂CO₃的界面，通过机械打磨的方法可以有效的去除LLZTO表面污染物Li₂CO₃, 然而，通过冷冻电镜表征发现机械打磨的方法会引入大量的微裂纹，这些微裂纹存在于LLZTO电解质的表面，是锂枝晶生长的起源。

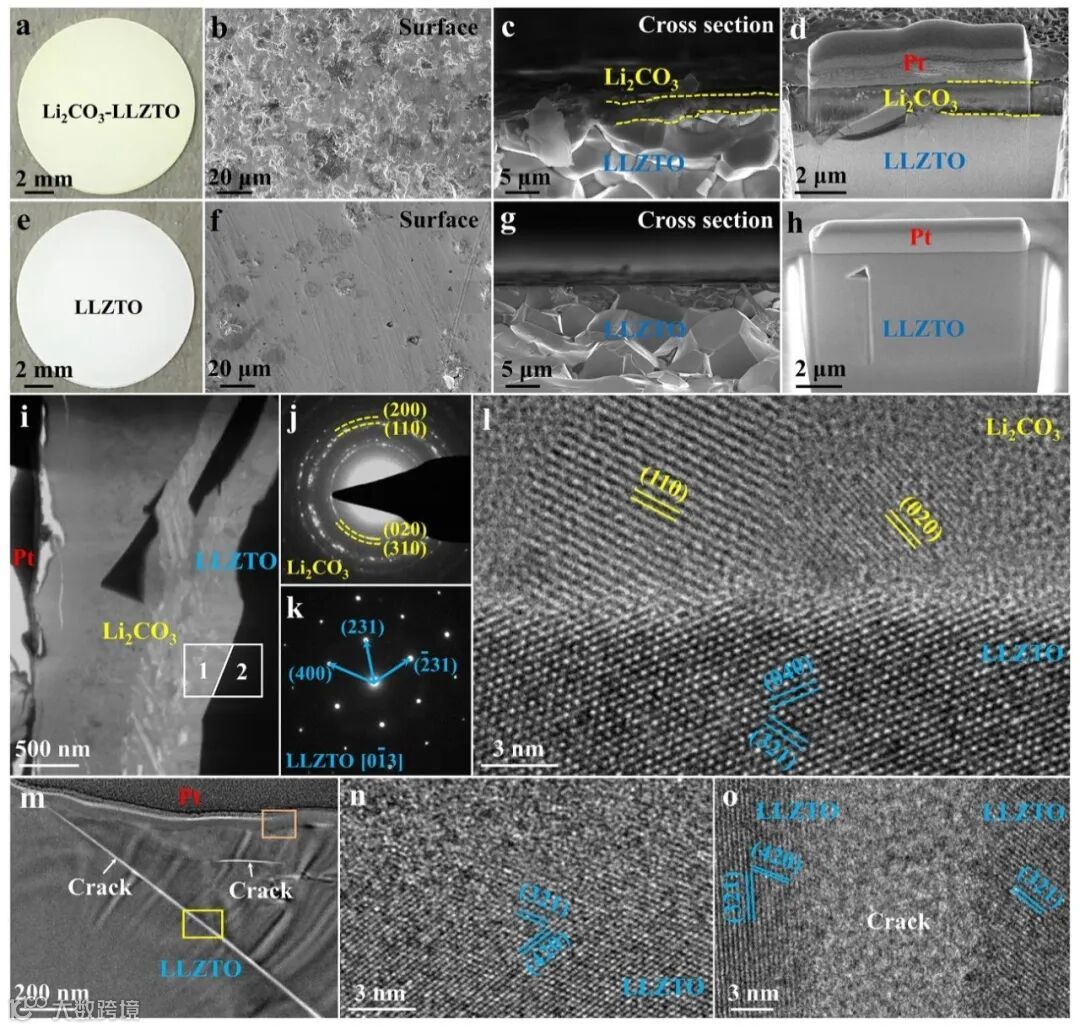

图1. 固态电解质LLZTO的表征。（a）LLZTO电解质在空气中放置五个月后的光学照片, 微黄色是由LLZTO表面形成的Li₂CO₃引起的。（b）a图中LLZTO电解质的表面。（c, d）a图中LLZTO电解质的截面。（e） a图中LLZTO电解质机械打磨后的光学照片，其中颜色从黄色变为乳白色，原因是去除了表面污染物Li₂CO₃。（f） e图中LLZTO电解质的表面。（g, h） e图中LLZTO电解质的截面。（i） LLZTO/Li₂CO₃界面的cryo-TEM照片。（j）i图中的区域1的衍射照片。（k）i图中的区域2的衍射照片。(l) LLZTO/Li₂CO₃界面的cryo-HRTEM照片。（m）机械打磨后的LLZTO电解质表面的TEM照片。（n）m图中的橙色区域cryo-HRTEM照片。（o）m图中的黄色区域cryo-HRTEM照片。

要点二：Li/LLZTO*界面的构造和cryo-TEM表征

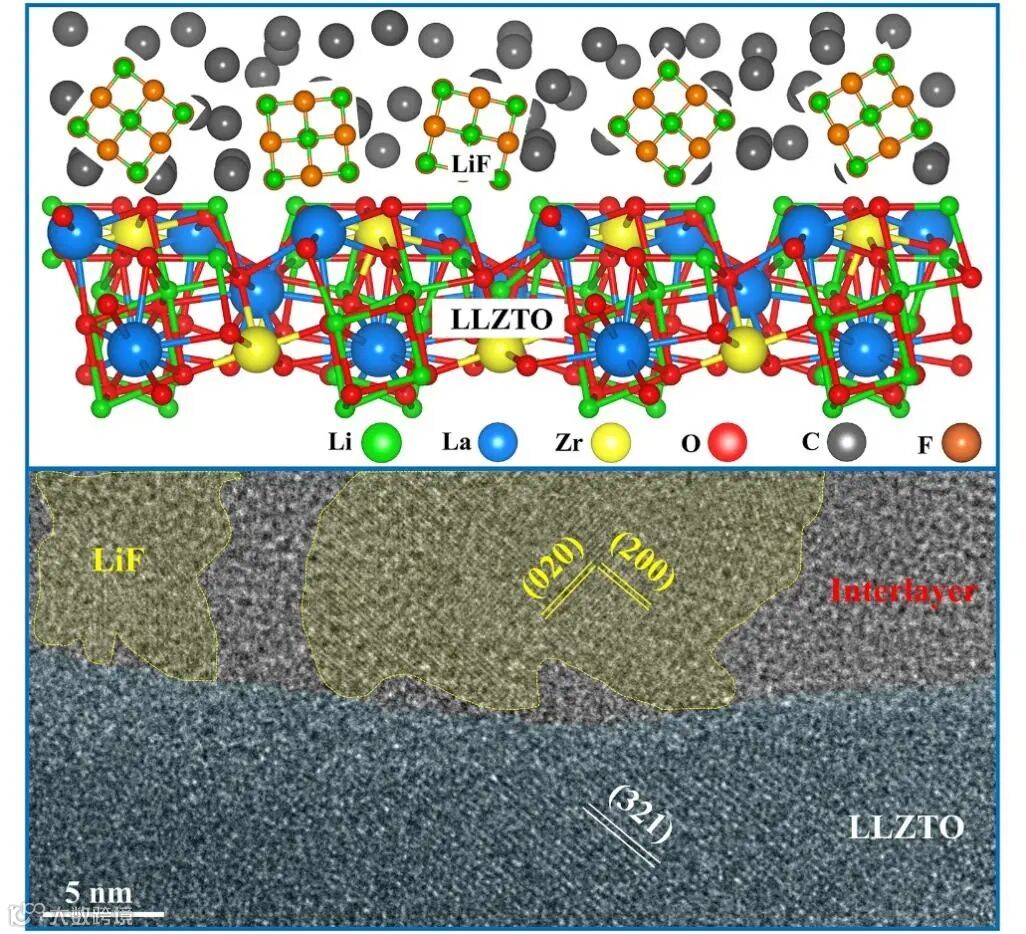

在LLZTO表面沉积CFx (标记为LLZTO*，以区别于没有沉积CFx的LLZTO),将电解质与熔融的金属锂接触，由于CFx层的亲锂性使得熔融锂均匀的包裹在电解质的表面。并对Li/LLZTO*界面层进行了cryo-TEM表征发现界面层的成分是LiF和非晶C，另外LiF纳米晶颗粒均匀的分布和非晶C中。

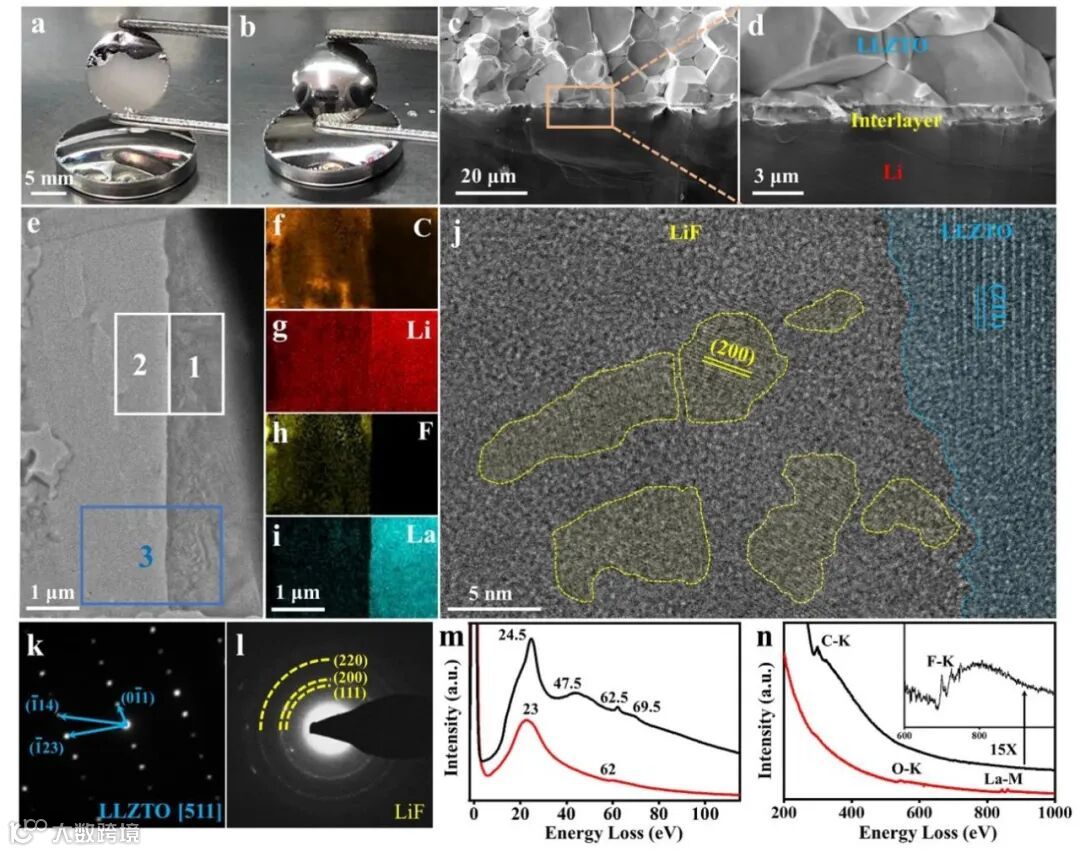

图2. Li/LLZTO*界面的构造和cryo-TEM表征。（a, b）LLZTO*电解质片用熔融Li处理的前后照片。（c, d） Li/LLZTO*界面的SEM照片。（e）Li/LLZTO*界面的cryo-TEM照片。(f-i) e图中蓝色区域的EELS-Mapping。（j）Li/LLZTO*界面的cryo-HRTEM照片。（k, l）e图中的区域1和区域2的衍射照片。（m, n） e图中的区域1和区域2的EELS谱。

要点三：LLZTO和LLZTO*电解质中锂枝晶生长的原位光学实验对比。（Movie 1, 2展示了锂枝晶在LLZTO和LLZTO*电解质中的生长过程）

对Li/LLZTO/Li和Li/LLZTO*/Li对称电池进行光学实验对比， 发现在相同电流密度下无界面层保护的LLZTO电解质内部更容易生长枝晶。另外，对短路后的LLZTO电解质进行了SEM表征发现锂枝晶在LLLZTO中传输是穿晶的，这和之前相关报道不一样。

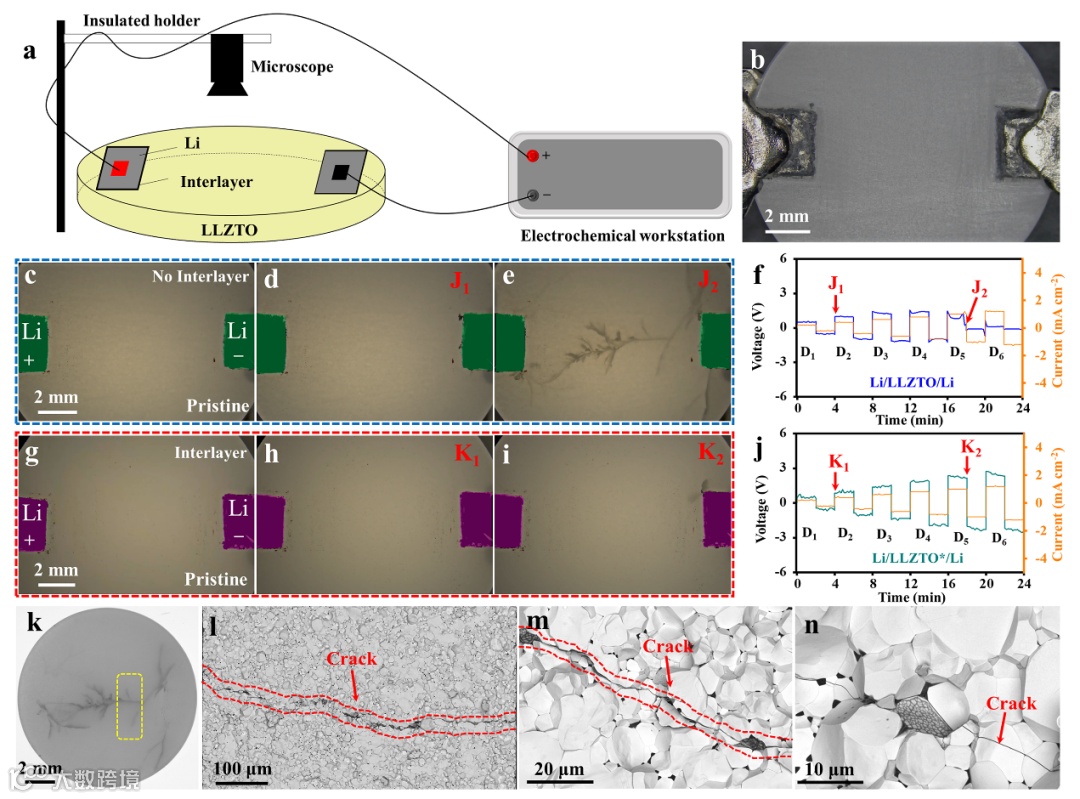

图3. LLZTO电解质中锂枝晶生长的原位光学实验。（a）原位光学实验的示意图。（b）Li/LLZTO*/Li对称电池的原位光学实验照片。（c-e）在不同电流密度下的LLZTO电解质中锂枝晶沉积和溶解的过程。（f）c-e图中对应的电化学曲线。（g-i）在不同电流密度下的LLZTO*电解质中锂枝晶沉积和溶解的过程。（j）g-i图中对应的电化学曲线。（k）短路的LLZTO电解质的照片。（l-n）短路的LLZTO电解质截面SEM照片。SEM照片来自（k）中的黄色方框区域位置。

要点四：前瞻

原子尺度上理解固态电池界面对电池的设计有非常重要的指导意义，然而由于一些电池材料的电子束敏感性，通过传统的电镜并不能在原子尺度上观察材料的结构，冷冻电镜为解决这一难题提供了关键技术。冷冻电镜在固态电池领域应用还处在起步阶段，更多研究将为实际应用中设计无枝晶固态电池提供有效策略。

Cryo-EM Studies of Atomic-Scale Structures of Interfaces in Garnet-Type Electrolyte Based Solid-State Batteries
