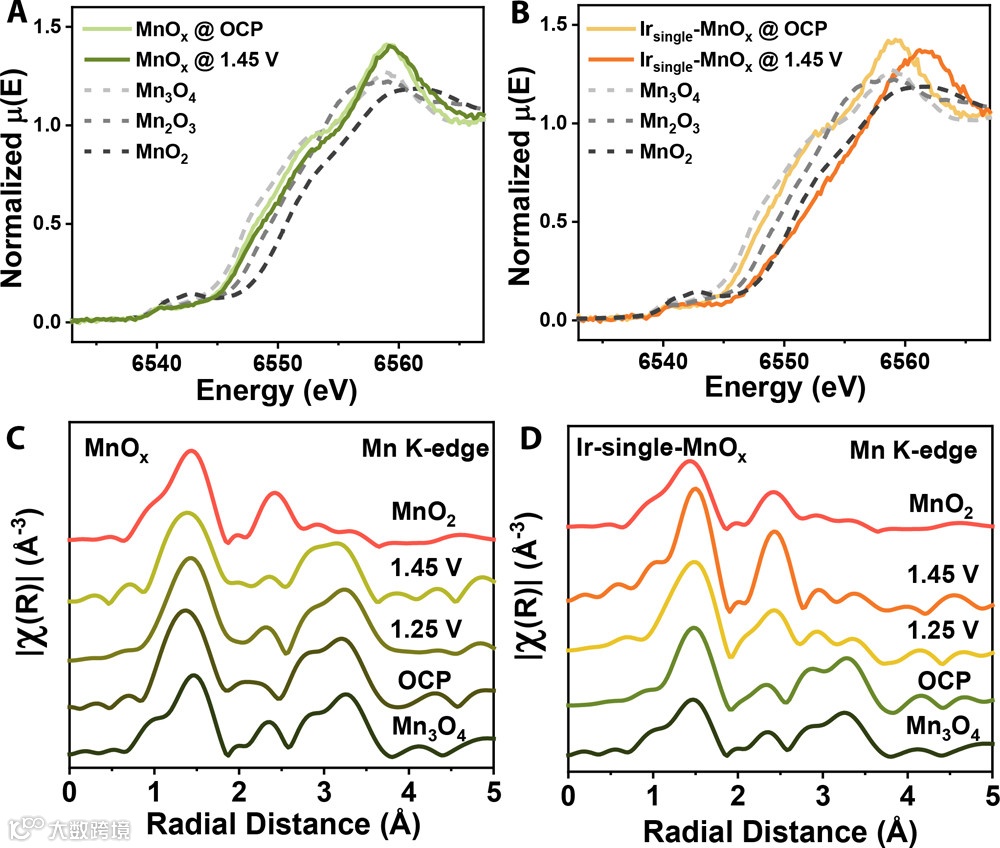

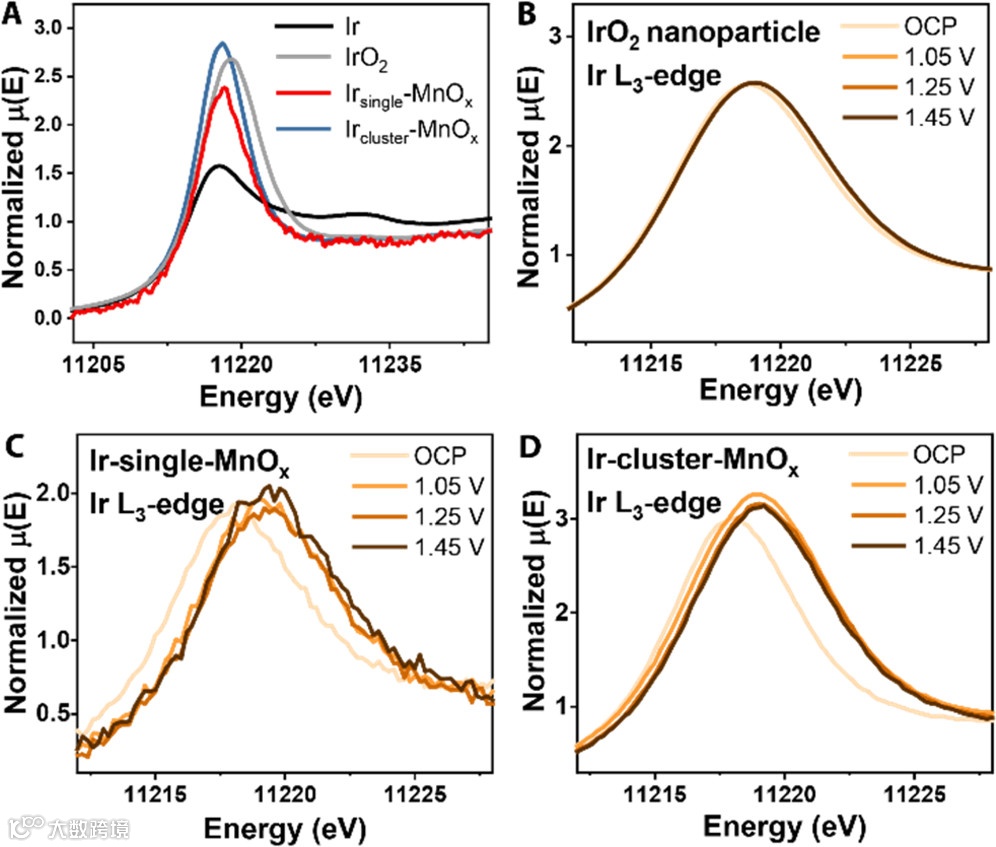

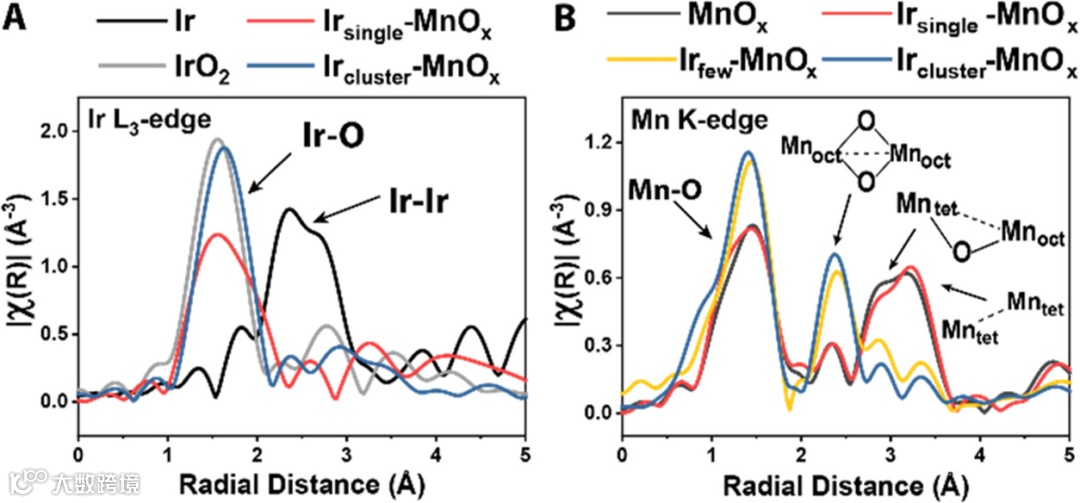

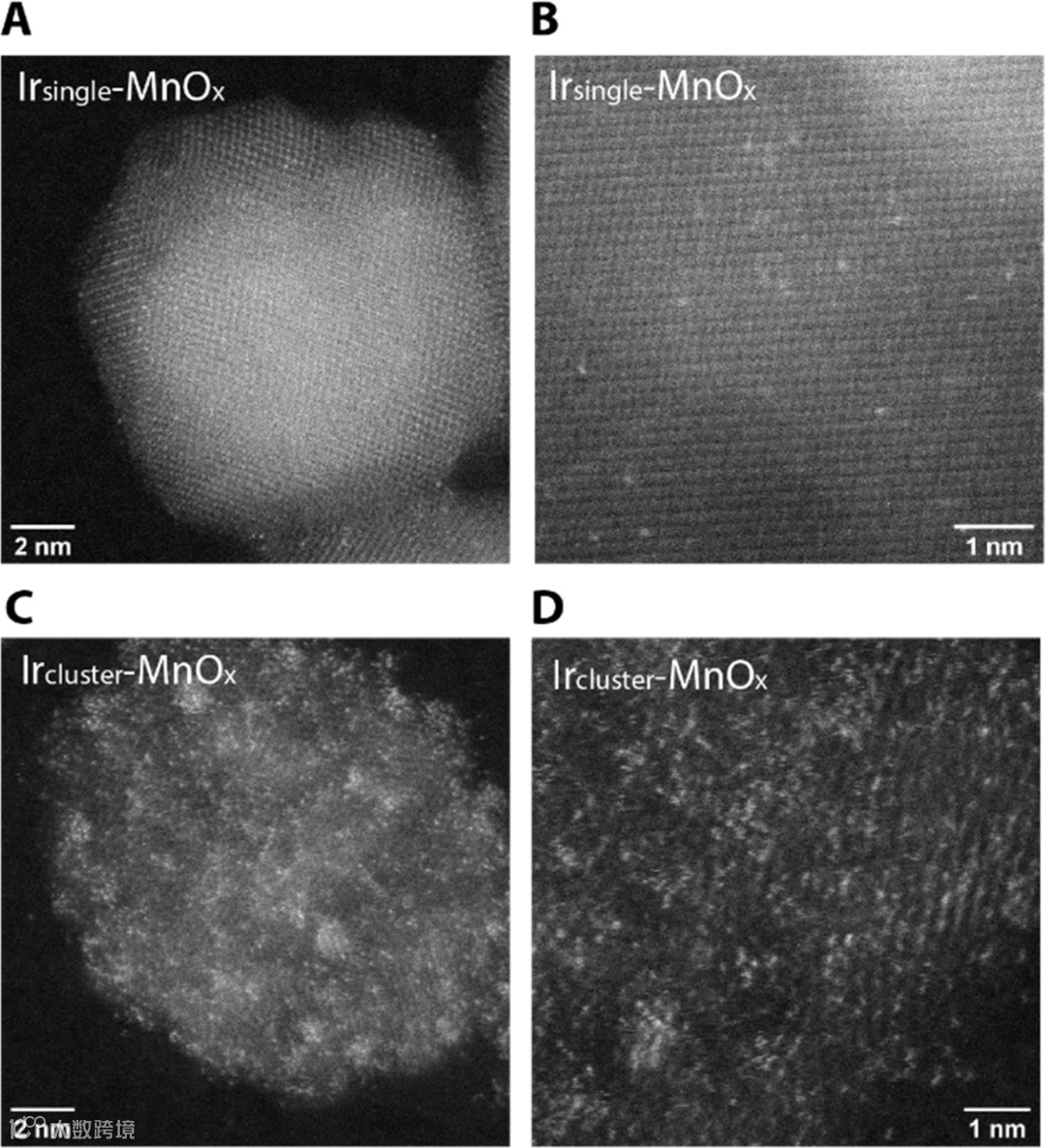

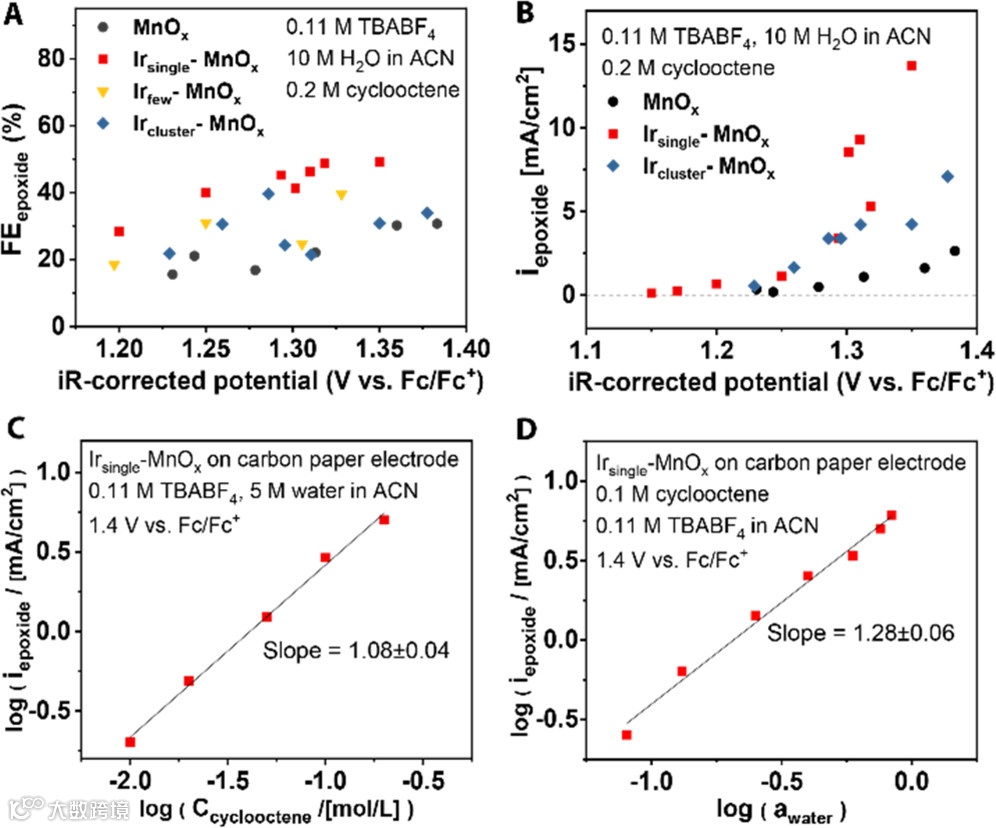

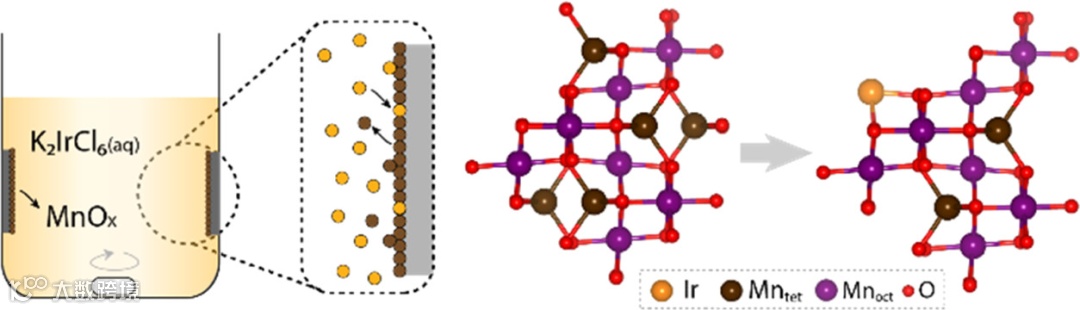

电化学置换反应合成Ir-MnOx纳米颗粒通过热注入策略制备出具有Mn3O4相的MnOx纳米颗粒,并通过电化学置换反应在纳米颗粒表面修饰铱原子。如图1所示,铱前驱体的更高还原电位可以使得IrCl62–自发还原,并与Mn3O4的氧化相耦合,从而驱动铱在锰氧化物表面的沉积,并伴随着锰的浸出。图1. 铱前驱体和锰氧化物催化剂之间的电化学置换过程。 Ir-MnOx纳米颗粒催化剂的表征在温和的合成条件下,铱单原子随机分散于MnOx晶格中,在STEM图像中表现为较亮的斑点(Irsingle-MnOx; 图2a-b)。通过调节前驱体的浓度和电化学置换反应的温度,可以调控铱的负载量。随着电偶置换反应时间、铱前驱体浓度和反应温度的增加,铱原子在Ir-MnOx表面上的负载量也增加,导致团簇的形成(图2c-d)。团簇的粒径与数量按以下顺序排列:Irfew-MnOx< Irfew/cluster-MnOx < Ircluster-MnOx。图2. Irsingle-MnOx和Ircluster-MnOx的HAADF-STEM图。 如图3所示,采用XAS分析所合成出Ir-MnOx中金属的氧化状态和局部配位环境,包括单原子(Irsingle-MnOx)和团簇(Ircluster-MnOx)。Ir L3-edge扩展X射线吸收精细结构(EXAFS)表明Ir-MnOx的短程散射特征类似于IrO2,表明对于含有单原子和类似Ir团簇的样品中,铱原子被氧包围。位于1.6 Å处的突出峰对应于Ir–O散射路径,表明铱与Ir-MnOx中的氧配位,这意味着与IrO2类似的局部配位环境。然而,Ir-MnOx的第二和更高壳层与IrO2不匹配,这表明其来自Ir-Mn而不是Ir-Ir的散射路径。图3. Ir-MnOx催化剂的傅里叶转换EXAFS表征。 电化学动力学研究如图4a-b所示,Irsingle-MnOx显示出比MnOx更高的环辛烯环氧化选择性和活性。通过计时电流策略可以在不同电位和底物浓度下进行电化学动力学研究。在典型的实验中,通过10 C的电荷相当于6.5%的底物转化率。与MnOx相比,Irsingle-MnOx的环氧化部分电流密度更高,在1.3 V vs Fc/Fc+以上的电位显示出特别大的间隙。此外,与MnOx相比,Irsingle-MnOx的环氧化速率随着施加电势而更快地增加。使用Irsingle-MnOx NPs进行的速率分析表明,环辛烯浓度和水活度具有一级依赖性(图4c-d)。图4. Ir-MnOx催化剂的环辛烯环氧化反应性能。 Mn K-Edge和Ir L3-Edge的Operando XAS表征如图5a-b所示,在MnOx表面沉积铱单原子后,阳极偏压下的锰氧化状态显著增加。该结果表明,当MnOx用铱修饰形成Irsingle-MnOx时,锰容易氧化生成参与环氧化的亲电氧物种。此外,随着阳极电位增加,分析了环氧化条件下MnOx和Irsingle-MnOx中的锰配位环境(图5c-d)。尽管在整个实验中MnOx保持其Mn3O4结构,但随着所施加的阳极电位的增加,Ir-MnOx从Mn3O4结构转变为MnO2结构。图5. Mn K-edge的Operando XAS表征。 如图5所示,与IrO2相比,Ir-MnOx样品的白线位置处于较低能量,表明其在施加电势之前的铱氧化状态低于+4。在施加阳极电位后,IrO2纳米颗粒(12 nm)催化剂的边缘位移和白线增加不明显(图6b),这可能是由于其较小的表面积比。与之相比,Ir-MnOx样品中的白线位置明显移动到更高的能量(图6c-d),这表明铱原子和锰原子通过创建缺电子金属位点,有助于使相邻的氧原子更加亲电。图6. Ir L3-edge的XANES表征。
文献来源
Minju Chung, Kyoungsuk Jin, Joy S. Zeng, Thu N. Ton, Karthish Manthiram. Tuning Single-Atom Dopants on Manganese Oxide for Selective Electrocatalytic Cyclooctene Epoxidation. J. Am. Chem. Soc. 2022. DOI: 10.1021/jacs.2c04711.文献链接:https://doi.org/10.1021/jacs.2c04711
