Small:端基导向自组装可控合成SnSe2层和MXene层交替堆叠的异质结构及其超稳定储锂特性
文 章 信 息
哈尔滨工程大学杨飘萍、刘志亮与福州大学杨程凯合作Small:端基导向自组装可控合成SnSe2层和MXene层交替堆叠的异质结构及其超稳定储锂特性
第一作者:孔祥龙
通讯作者:刘志亮*,杨飘萍*,杨程凯*
单位:哈尔滨工程大学,福州大学
研 究 背 景
锂离子电池是一种高效和便捷的储能技术,目前已被广泛应用于便携式电子设备和清洁能源体系。然而,由于容量低和倍率性能差,商业应用的石墨负极难以满足日益增长的需求。因此,开发高容量电极材料势在必行。
锡基材料因其较高的理论容量,低电极电势和良好的化学稳定性吸引了广泛关注。相比传统的锡合金,SnO和SnO2材料,SnSe2材料具有独特的二维层状晶体结构并且展现出较高的比表面积,因此十分有利于离子的扩散和存储。更重要的是,SnSe2具有813 mAh g–1的高理论容量,因此在锂离子电池上具有极高的应用潜力。然而,单一SnSe2材料存在导电性低和循环性差等缺点,严重地限制其商业应用。
为了克服上述缺点,构建均匀异质结是一种十分有效的策略。然而,目前异质结的构建仍存在很多不足,尤其是存在单一组分随机堆积以及团聚问题。因此,亟需发展一种高效的均匀异质结构建方法。
文 章 简 介
基于此,哈尔滨工程大学杨飘萍、刘志亮与福州大学杨程凯合作,提出了一种新颖的端基导向自组装可控合成SnSe2层和MXene层交替堆叠的异质结构(LBL-SnSe2@MXene)。该方法具体为,在液相条件下利用Sn2+离子与富含表面基团的MXene间的强结合能,实现Sn2+定向均匀自组装至MXene表面,之后通过原位硒化反应合成了均匀SnSe2层和MXene层交替堆叠异质结构。
该方法合成的异质结构具有组分分布均匀,单一组分不团聚等优势。所合成的LBL-SnSe2@MXene展现出优异的储锂性能,在0.2C的电流密度下,首次充电比容量达到839 mAh g–1,而且在5C的大电流下经过16000圈循环后,仍然保持410 mAh g–1的可逆比容量。
本 文 要 点
要点一:端基导向实现Sn2+离子自组装至MXene表面
在浓HCl和LiF混合液中,Ti3AlC2-MAX被刻蚀为表面富含基团的少层Ti3C2Tx-MXene。富含基团的MXene对Sn2+具有很强的结合能(3.53 eV),能够高效地结合Sn2+,从而实现Sn2+离子均匀定向自组装至MXene表面。

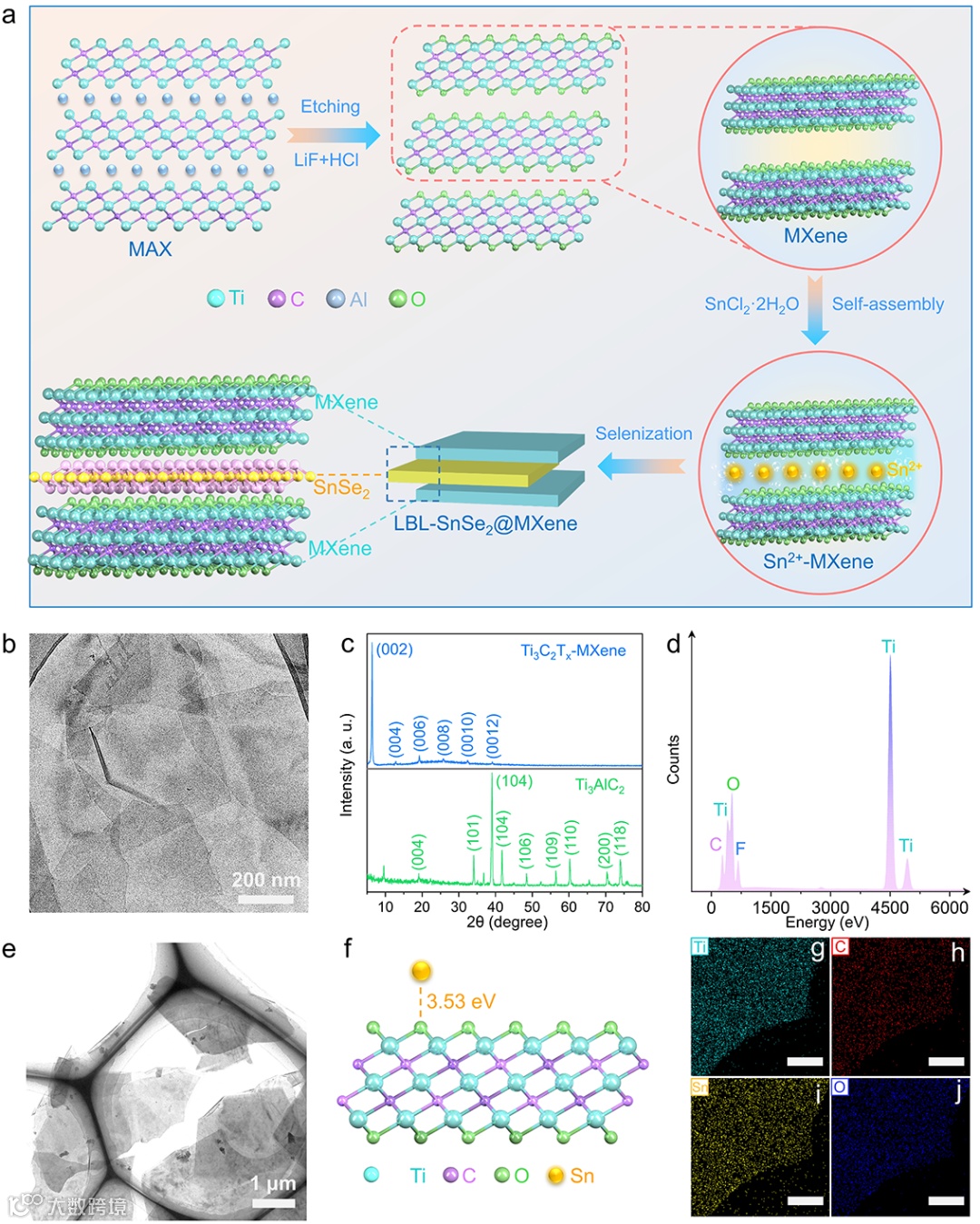

图1. (a)LBL-SnSe2@MXene的合成示意图,(b)MXene的TEM图,(c)Ti3AlC2和Ti3C2Tx-MXene的XRD图,(d)MXene的能谱图,(e)Sn2+-MXene的TEM图,(f)MXene吸附Sn的示意图,(g-j)LBL-SnSe2@MXene的元素分布图
要点二:均匀SnSe2层和MXene层交替堆叠异质结构的合成
异质结构的构建通常存在单一组分随机堆积以及团聚等问题,导致组分分布不均匀。本研究提出一种新颖的异质结构建策略,通过端基导向离子自组装及原位硒化手段,成功合成均匀SnSe2层和MXene层交替堆叠异质结构。该LBL-SnSe2@MXene中SnSe2层和MXene层十分均匀有序堆叠排列,因此能够实现高效的电子和离子传输。

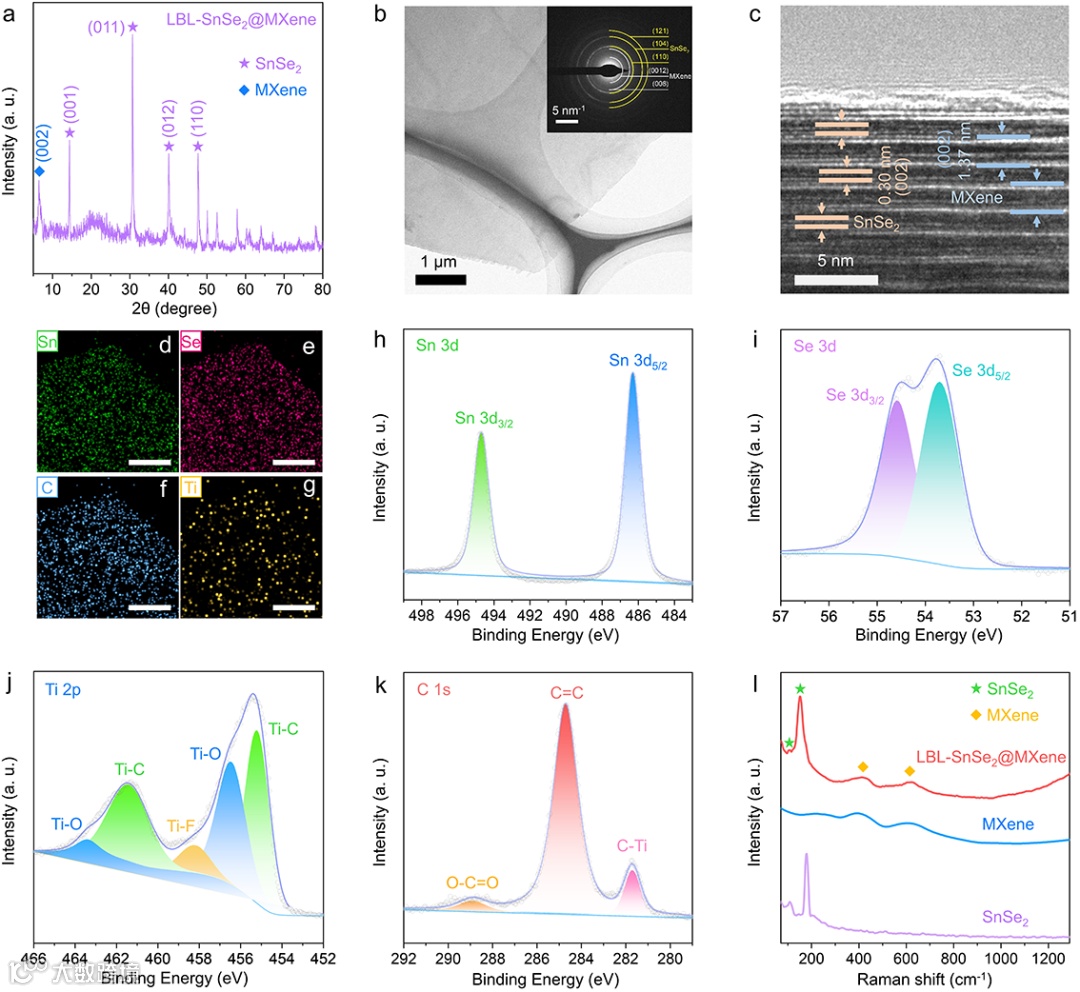

图2.(a)LBL-SnSe2@MXene的XRD图,(b)LBL-SnSe2@MXene的TEM图和SAED图,(c)LBL-SnSe2@MXene的HRTEM图,(d-g)LBL-SnSe2@MXene的元素分布图,(h-k)LBL-SnSe2@MXene的高分辨XPS光谱,(l)LBL-SnSe2@MXene,SnSe2和MXene的拉曼光谱
要点三:优秀的储锂性能
LBL-SnSe2@MXene负极在0.2C电流下首次充放电比容量为839和1311 mAh g–1,在1C的大电流下循环2500圈后,比容量仍可达565 mAh g–1的,容量保持率高达99%;在5C的超大电流下展现出超稳定的储锂特性,即使运行16000圈后,仍保持了410 mAh g–1的可逆比容量。
DFT计算证明,相比SnSe2,LBL-SnSe2@MXene展现出更强的Li吸附能力。变温阻抗谱表征证明LBL-SnSe2@MXene具有更低的活化能。而且随着循环伏安扫速的增加,LBL-SnSe2@MXene的电容贡献显著增加,表明其良好的倍率性能。实验分析和理论计算结果均证明所合成的LBL-SnSe2@MXene负极具有高的储锂容量,优秀的循环稳定性以及良好的动力学性质。

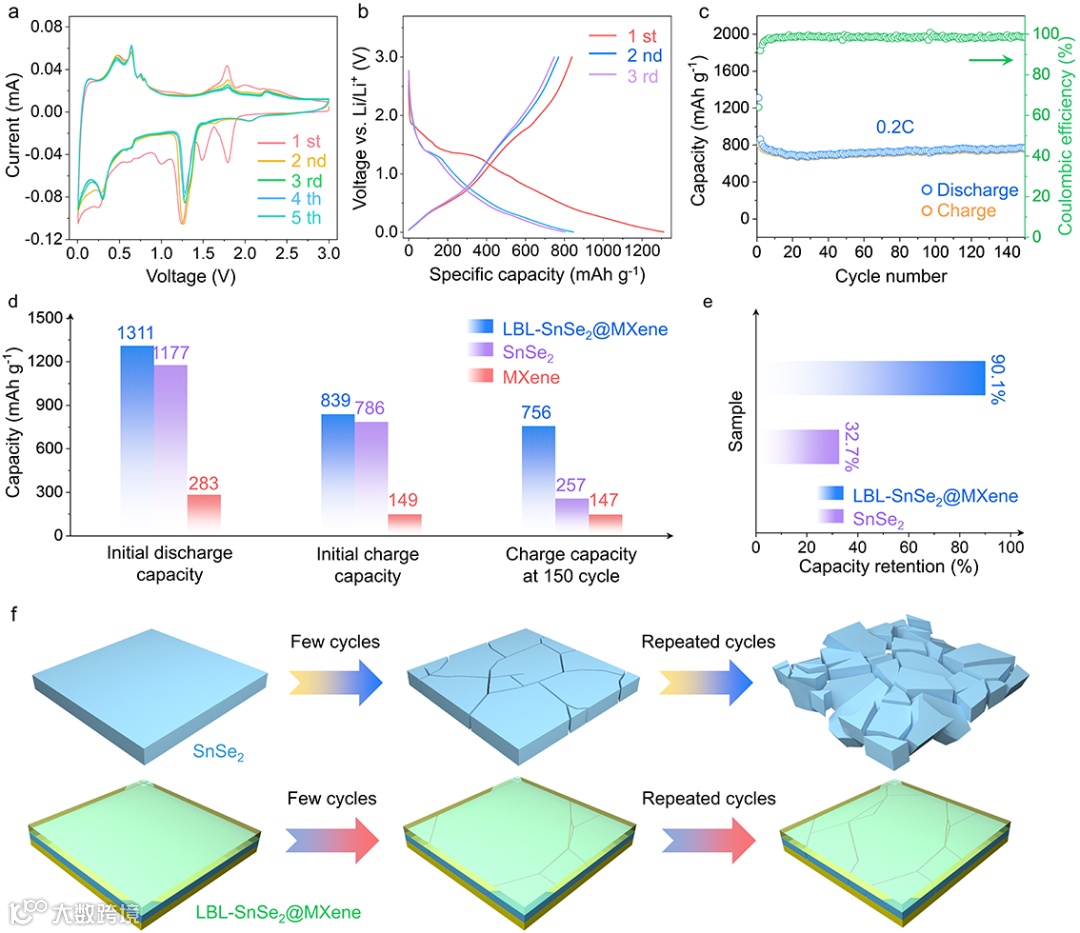

图3.(a)LBL-SnSe2@MXene的CV曲线,(b)LBL-SnSe2@MXene的充放电曲线,(c)在0.2C电流密度下LBL-SnSe2@MXene的循环性能,(d)在0.2C的电流密度下LBL-SnSe2@MXene,SnSe2和MXene的容量对比,(e)在0.2C的电流密度下LBL-SnSe2@MXene和SnSe2的容量保持率对比,(f)在储锂过程中LBL-SnSe2@MXene和SnSe2材料结构改变示意图

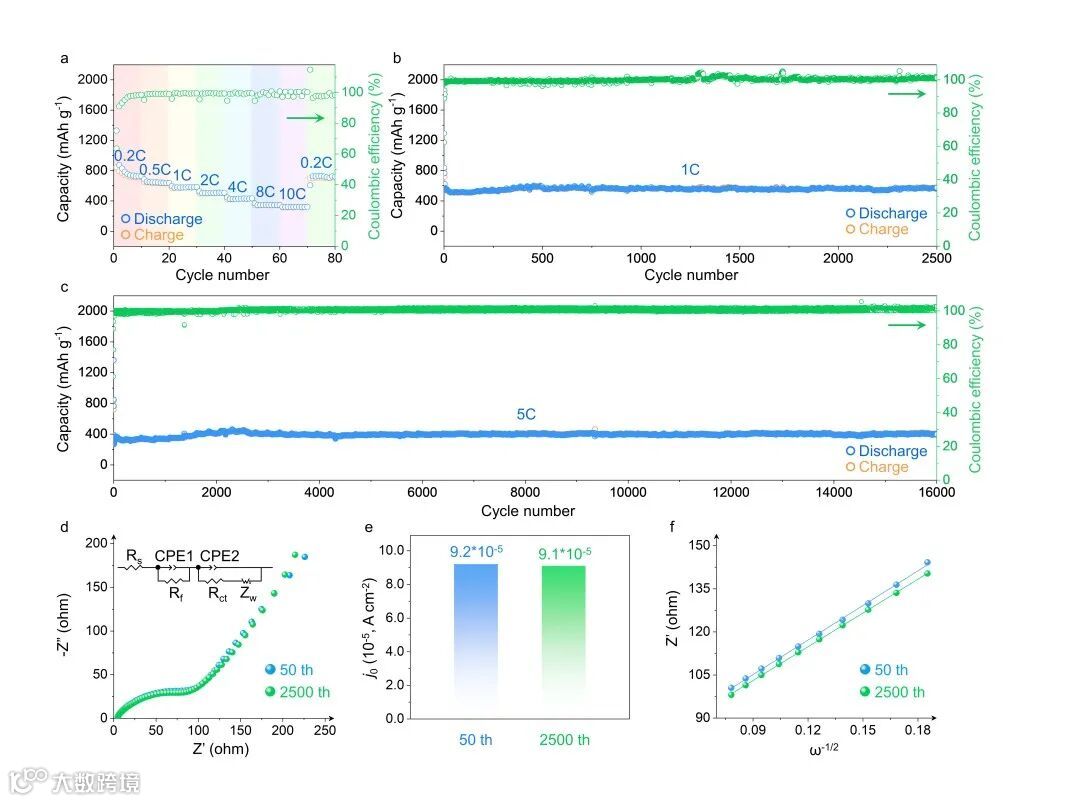

图4. LBL-SnSe2@MXene的电化学性能。(a)倍率性能图,(b)在1C电流密度下的循环性能,(c)在5C电流密度下的循环性能,(d)EIS图,(e)交换电流密度,(f)阻抗实部 (Z’) 与角频率的倒数平方根 (ω-1/2) 的关系图

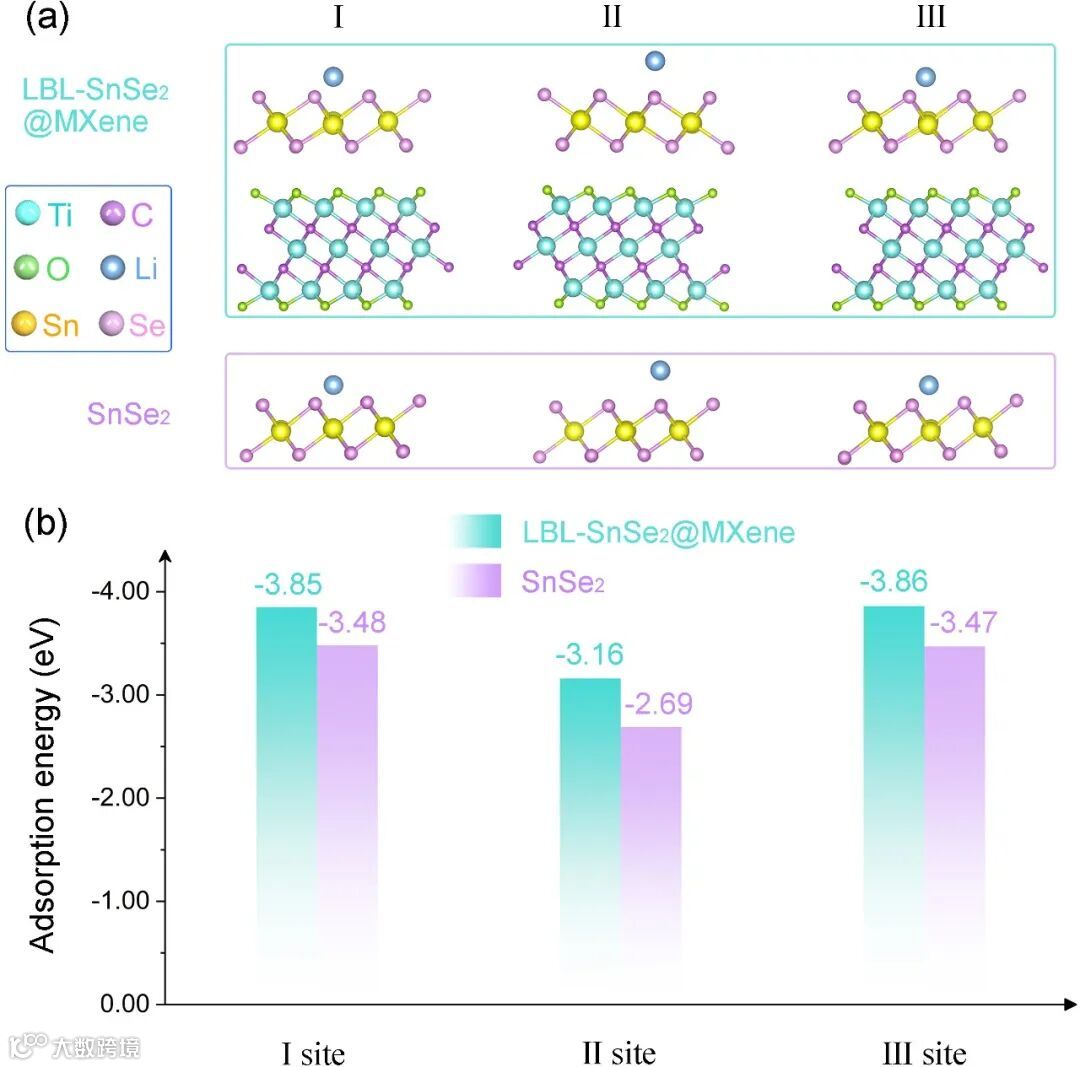

图5. DFT计算。(a)LBL-SnSe2@MXene和SnSe2的不同Li吸附位点,(b)LBL-SnSe2@MXene和SnSe2不同Li吸附位点对Li的吸附能

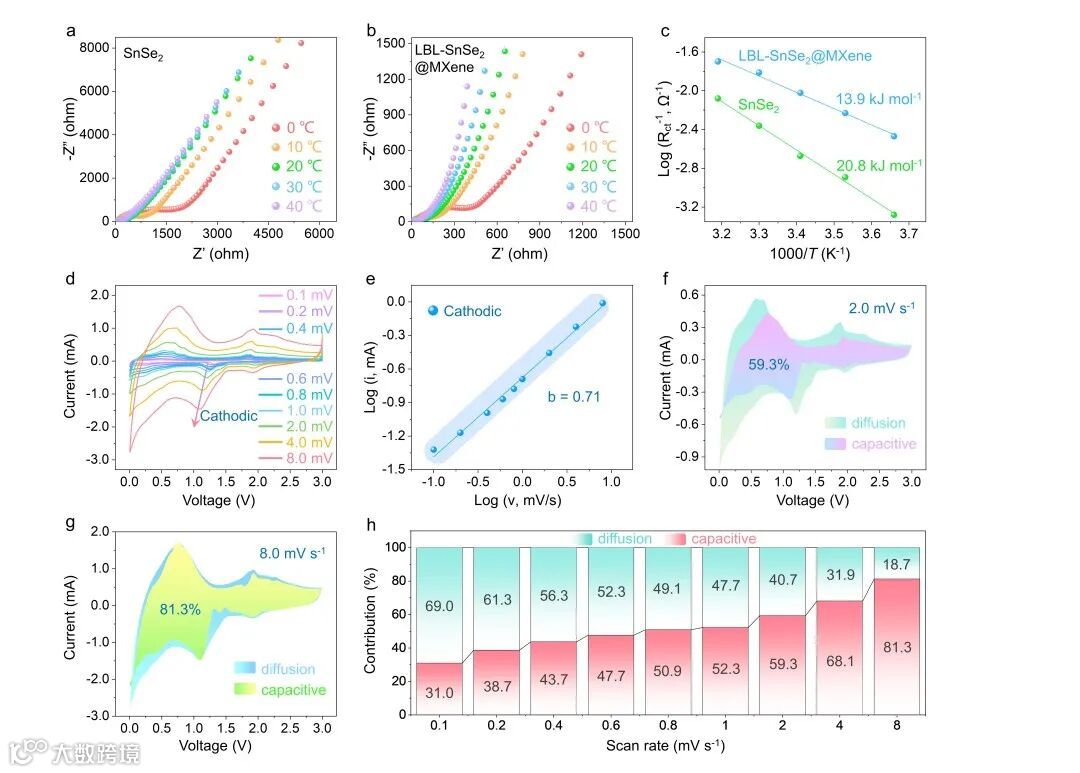

图6.(a)不同温度下SnSe2的EIS图,(b)不同温度下LBL-SnSe2@MXene的EIS光谱,(c)LBL-SnSe2@MXene和SnSe2的活化能,(d)不同扫速下LBL-SnSe2@MXene的CV曲线,(e)log(i)与log(ν)线性关系曲线,(f)在扫速为2.0 mV s-1时LBL-SnSe2@MXene的电容贡献图,(g)在扫速为8.0 mV s-1时LBL-SnSe2@MXene的电容贡献图,(h)不同扫速下LBL-SnSe2@MXene的电容贡献图
文 章 链 接
Terminal Group-Oriented Self-Assembly to Controllably Synthesize a Layer-by-Layer SnSe2 and MXene Heterostructure for Ultrastable Lithium Storage
https://onlinelibrary.wiley.com/doi/abs/10.1002/smll.202206563
通 讯 作 者 简 介
刘志亮,哈尔滨工程大学教授,博士生导师,主要从事无机纳米材料合成与设计、锂离子电池、储氢材料等研究。近年来在Angew. Chem. Int. Ed.、ACS Nano、Nano Today、Nano Res.、Small、Chem. Commun.等期刊发表论文30多篇。
杨飘萍,哈尔滨工程大学教授,博士生导师,“龙江学者”教授,教育部“新世纪优秀人才”,享受国务院政府特殊津贴专家。2005年在吉林大学物理化学专业博士毕业,2009年赴新加坡南洋理工大学化学与生物医药工程学院进行博士后研究。2005年加入哈尔滨工程大学材料科学与化学工程学院;2018年任超轻材料与表面技术教育部重点实验室主任;2019年协调成立黑龙江省生物医学材料与器件重点实验室,任重点实验室主任;2021年成立石墨研究院,任研究院负责人。
杨飘萍教授主要从事于无机纳米材料的设计合成、生物医学诊疗及能源材料化学研究。已发表SCI论文200余篇,其中包括Adv. Mater.、Chem. Rev.、J. Am. Chem. Soc.国际顶级期刊论文20余篇,他引2.2万余次,H index 60,累计超过30篇论文入选ESI高被引论文,2018、2019和2021年入选全球高被引学者。获得黑龙江省科学技术奖一等奖和二等奖(均排名第一)。
杨程凯,福州大学副教授,硕士生导师。2014年毕业于天津大学理学院化学系,获学士学位;2019年毕业于北京大学化学与分子工程学院,获博士学位。2019年入职福州大学材料科学与工程学院。研究工作面向高效能源存储材料与化学,围绕“电极表界面调控和溶剂化调变规律”开展工作,在离子电池正极、负极材料和电解质等领域取得了一系列研究进展。
主要工作集中于锂离子电池正极材料、电解液液相行为、界面性质、金属锂沉积调控、固态电解质、锌离子电池电解质、固态电解质、第一性原理分子动力学、锂离子电池电荷转移。发表40余篇SCI论文。
科 学 材 料 站 招 聘 信 息
科学材料站招聘2023年电催化工程师(二氧化碳还原方向,硕士研究生)
同时招收其他方向研究生(电化学、电池、电镀、电解水、燃料电池、MEA开发等)、本科生(化材专业)、实习生等,详情请咨询!
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
