厦门大学孙世刚教授、姜艳霞教授，CEJ：原位生长的碳纳米管助力Co-N/C催化剂质子交换膜燃料电池

第一作者：瞿希铭，殷述虎

通讯作者：姜艳霞*，孙世刚*

单位：厦门大学

质子交换膜（PEM）燃料电池是高效，清洁的能源转换设备，需要高活性的催化剂才能在阴极进行氧还原反应（ORR）。铂族金属（PGMs）具有最高的ORR活性，目前被用作PEM燃料电池的阴极催化剂。在大规模生产中，它们约占PEM燃料电池总成本的一半，而高成本使其无法大规模应用。

过渡金属-氮/碳（M-N/C）是PGM催化剂的最有希望的替代品，其中Fe-N/C目前已达到可以媲美铂的催化性能，但是它们的耐用性不足以用于实际应用。Co-N/C具有较高的稳定性，然而其催化活性较差。因此，为克服Fe-N/C稳定性差以及Co-N/C活性差的问题，研究者们已经投入了相当大的努力。

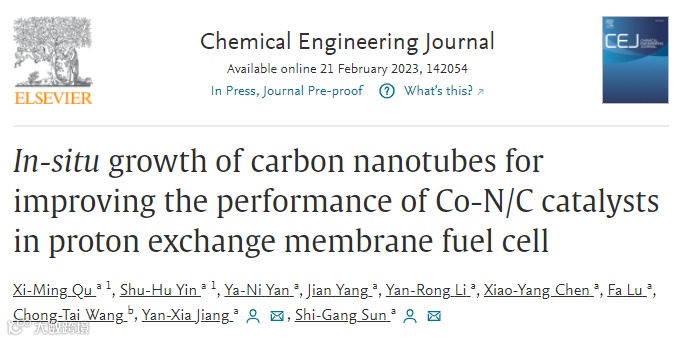

基于此，厦门大学孙世刚教授、姜艳霞教授在国际知名期刊Chemical Engineering Journal上发表题为“In-situ growth of carbon nanotubes for improving the performance of Co-N/C catalysts in proton exchange membrane fuel cell”的研究文章。

孙世刚教授、姜艳霞教授团队通过精确调节金属-有机骨架前体中反应物的比例，在合成 Co-N/C 催化剂的过程中实现了块状碳纳米管 (CNT) 的原位生长。值得注意的是，致密变形的 Co-N₄位点锚定在原位生长的碳纳米管上，改善了膜电极组件 (MEA) 的三相界面和电子电导率。优化的Co-N/C-1/4.4 催化剂具有优异的催化性能 (E_1/2：0.781 V, H₂-air：0.57 W cm^-2) ，并且原位生长的具有高石墨化度的碳纳米管使得催化剂的稳定性显着提高（30,000 次循环后半波电位衰减 10 mV）。

通过控制前体溶液中2-MI的浓度，实现碳纳米管的原位生长 (图1)。前体溶液中2-MI浓度的增加导致在初始阶段形成更多的晶种，并且在随后的晶体生长过程中消耗更多的金属离子更快。然而，溶液中金属离子浓度的快速降低会抑制生成的ZIF晶体的进一步生长，从而减小生成的CoZn-ZIF前驱体的平均粒径。

当金属离子:2-MI达到1:4.4时，可以观察到一定比例的碳纳米管，平均直径约为40 nm，小的Co颗粒被封装在碳纳米管内， AC-HAADF-STEM在原子分辨率下观察到Co-N/C-1/4.4中部分Co-N位点分布在原位生长的碳纳米管上 (图2)。

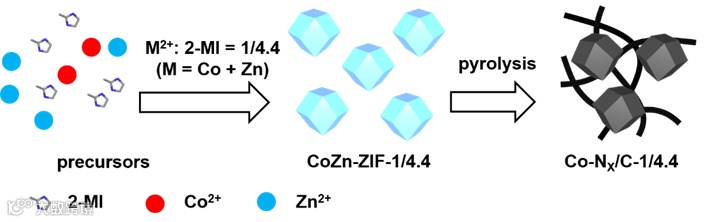

图1 Co-N/C-1/4.4催化剂的合成示意图

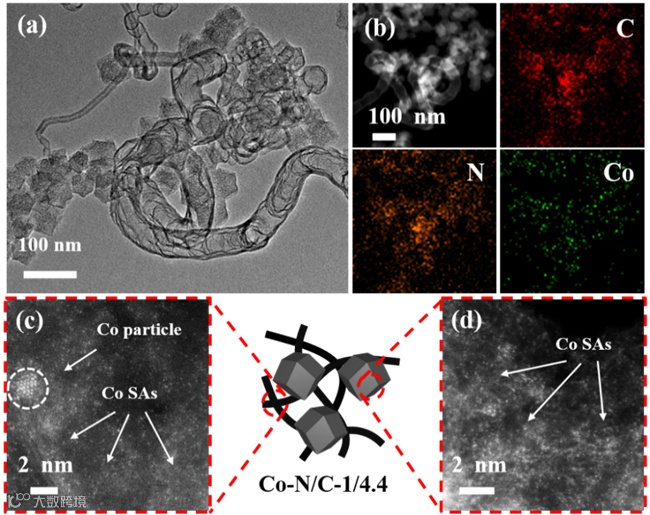

图2 Co-N/C-1/4.4的形貌表征。(a) TEM, (b) EDX mapping, (c-d) HAADF-AC-STEM

要点二：原位生长的碳纳米管有助于锚定变形Co-N₄位点

应用同步辐射X射线吸收光谱进一步表征了Co-N/C-1/4.4中Co的原子结构。Co的价态在0和+2之间，区趋于+2，表明其是Co金属和Co²⁺配位构型共存，且Co²⁺配位构型偏多。FT-EXAFS拟合结果显示了Co-N/C-1/4.4中Co-N和Co-Co路径的存在，这与AC-STEM的特征一致。

与平面结构的CoPc相比，Co-N/C-1/4.4的Co-N路径呈负偏移，拟合得到的Co-N的平均键长为1.88 Å，略小于CoPc（1.91 Å）。这是由于部分Co-N₄位点锚定在碳纳米管上，而碳纳米管的表面具有一定的曲率，导致Co-N₄配位构型变形，脱离平面化，使得Co-N键长缩短 (图3)。根据我们之前的研究发现，变形的Co-N₄ 位点可以增强 O₂ 吸附和活化，提升Co-N₄位点本征催化性能。

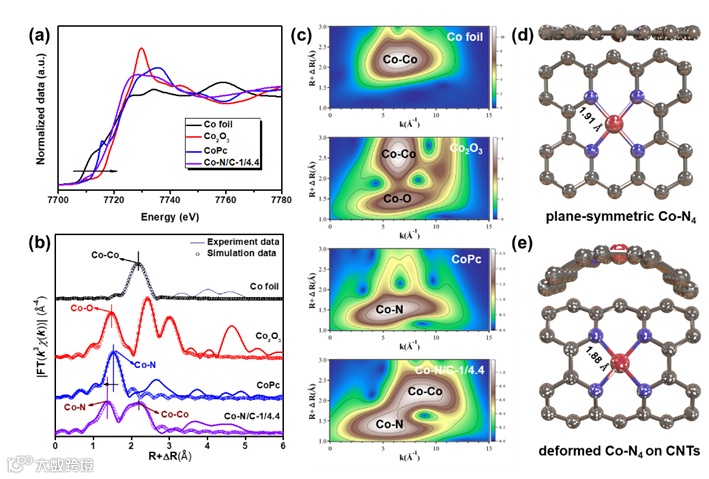

图3 Co-N/C-1:4.4的配位环境。(a) XANES, (b) FT-EXAFS, (c)小波变换, (d) 平面对称Co-N₄ 结构和 (e) 变形的Co-N₄结构

要点三：Co-N/C-1:4.4催化剂氧还原性能

Co-N/C-1:4.4催化剂在0.1M HClO₄溶液中半波电位达到0.781 V，与未生长碳纳米管的Co-N/C-1:3.8催化剂相比，正移了40 mV，在催化剂热解过程中原位形成的碳纳米管不仅可以锚定部分 Co-N₄位点，而且可以使原本平面对称的Co-N₄ 结构有一定的曲率，进一步提升了ORR活性。然而，该催化剂的H₂O₂产率较高，而高产率H₂O₂不仅会引发Nafion膜的降解，还会降低燃料电池效率，因此，如何降低Co-N/C催化剂双氧水产率需要进一步研究。

除活性外，原位生长的碳纳米管具有高的石墨化度，可以有效抑制ORR过程中碳载体的氧化。Co-N/C-1:4.4催化剂在30,000圈加速衰减测试中结构几乎没有改变，半波电位仅衰减10 mV，远低于未生长碳管的Co-N/C-1:3.8催化剂和报道的高性能Fe-N/C催化剂。

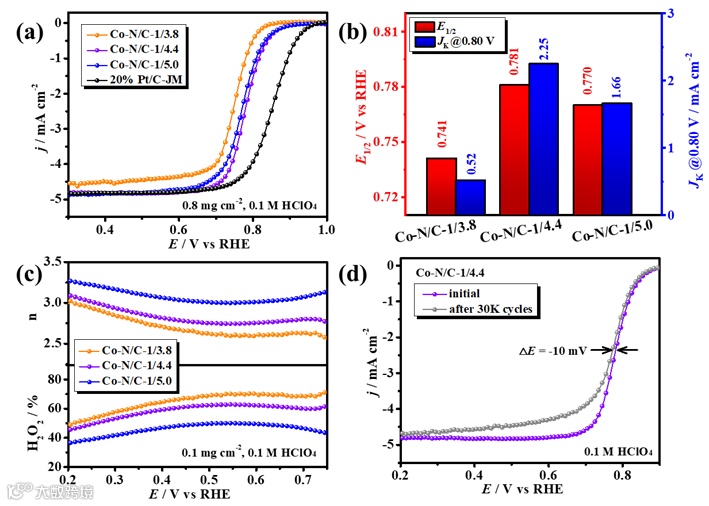

图4 Co-N/C-1:4.4催化剂氧还原性能

要点四：Co-N/C-1:4.4催化剂质子交换膜燃料电池性能

进一步组装膜电极以评估燃料电池性能。阴极Co-N/C催化剂载量为3.5 mg cm^-2，2bar H₂-O₂燃料电池峰值功率密度达到1.12 W cm^-2，2bar H₂-air燃料电池峰值功率密度达到0.57 W cm^-2，是目前Co基催化剂中燃料电池性能最高的催化剂。

显然，碳纳米管的形成可以显著提高Co-N/C催化剂的性能，这是由于致密的Co-N₄位点锚定在碳纳米管上，不仅可以增强O₂吸附活化，提高Co-N/C催化剂的PEMFC性能，还可以显着增加膜电极组件的三相界面和质子电子电导率，特别是在高电流区域，使得催化剂燃料电池性能达到最优状态。

但是该催化剂还面临着两个难题：一是催化剂本征活性相比于Fe-N/C催化剂较低，使得其在燃料电池开路电压不高，高电压几乎不放电；二是高的H₂O₂产率使得MEA在稳定性测试期间积累了高浓度H₂O₂，高浓度的H₂O₂具有强氧化性，可导致Nafion膜降解，导致稳定性衰减。

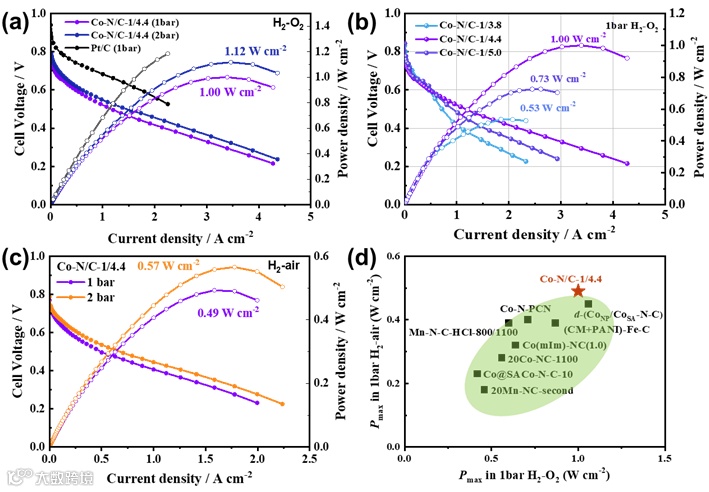

图5 Co-N/C-1:4.4催化剂质子交换膜燃料电池性能

要点五：总结

作者通过精确调节金属-有机骨架前体中反应物的比例，在合成 Co-N/C 催化剂的过程中实现了块状碳纳米管 (CNT) 的原位生长。值得注意的是，致密变形的 Co-N₄位点锚定在原位生长的碳纳米管上，改善了膜电极组件 (MEA) 的三相界面和电子电导率。

优化的Co-N/C-1/4.4 催化剂具有优异的催化性能 (E_1/2：0.781 V, H₂-O₂：1.12 W cm^-2，H₂-air：0.57 W cm^-2) ，达到目前最高水平，超过了目前所有报道过的Co基催化剂。并且原位生长的具有高石墨化度的碳纳米管使得催化剂的稳定性显着提高（30,000 次循环后半波电位衰减10 mV）。这项工作加深了对含有变形Co-N₄位点的CNTs在金属-氮-碳催化剂中重要性的理解，并可能指导未来质子交换膜燃料电池应用的催化剂设计。
