摘 要
可印刷的AgO-Zn电池对可穿戴仪器很有吸引力，源于它的化学安全性，高能量密度，和可充电性。然而，正极的银的溶解问题限制了其储藏寿命和循环寿命。在这篇文章中，我们通过化学识别和定量系统性地探讨了会影响银溶解的因素，如电解液类型，电池架构，和充放电率。
同时，我们用拉曼谱，X射线光电子能谱学，和X射线吸收谱对溶解的银还有正极材料做了表征，揭示了银溶解的途径。我们发现通过减缓复合银离子[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥的生成是减少银溶解的关键。可行的策略包括选择合适的电解液，充放电率，和增加正极材料的表面粗糙度。
本 文 要 点
要点一：自放电与银溶解的关系
自放电一般由正极溶解，负极衰退，和集流器与电解液的反应导致。此项研究致力于发掘自放电与正极溶解的关系。图中展示的AgO-Zn 原电池的结构，PE separator以多孔膜的形式阻挡大颗粒的通过，cellophane负责捕捉银离子并将其还原。银溶解的途径由两步反应组成，第一步AgO（由一价银和三价银组成的银氧化物）被水合为Ag(OH)2, 第二步，Ag(OH)2 被还原为 Ag2O释放电能，或者Ag(OH)2 经过复合反应成为[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥造成阳极的溶解和电容的流失。
由于这两步反应，银的溶解与自放电正相关，并且随着时间推移，在六周的测量时间里，两者不断累积。如图一C，从测量三组电池的电容流失，2，4，6周里，电容流失各为4.8%, 14.8%, and 18.5%。通过电感耦合等离子体质谱法（ICP-MS）的测量，溶解的银为5g， 7g，13g，占到流失电容的10%左右，而这部分流失无法收回。以每月因银溶解流失2.2%的电容来计算，电池一年将自放电26.4%，与常见的原电池的1%每年的自放电率无法相比。这大大削弱了AgO-Zn的市场竞争力。因此，银溶解是一个需要探讨和解决的问题。

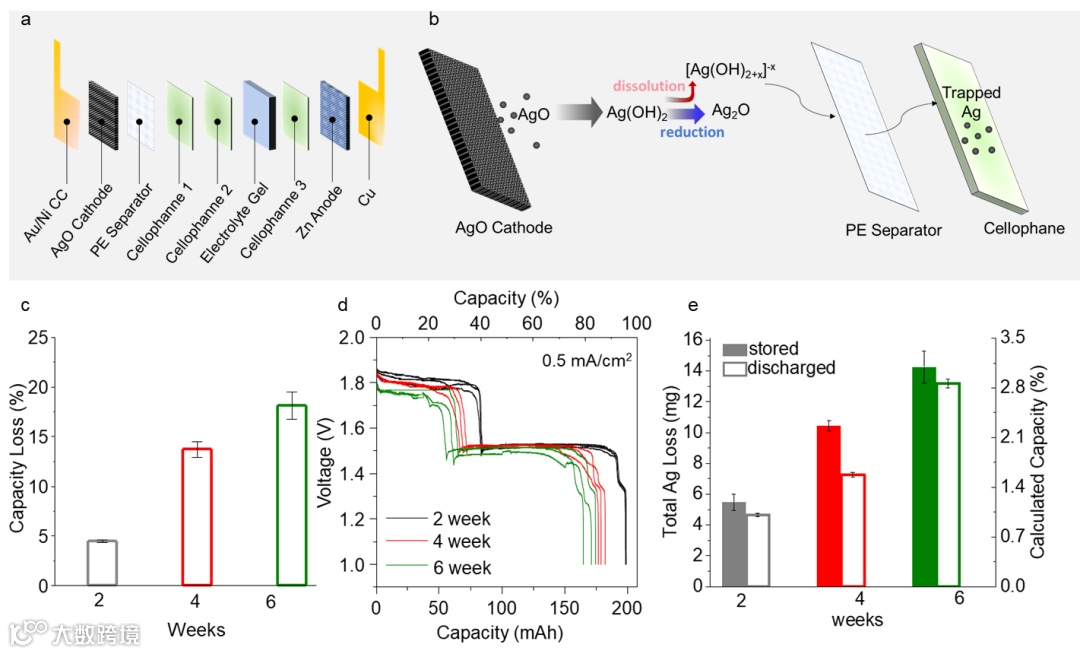

图一：银溶解的途径以及和自放电的关系。
要点二：银溶解途径
如图二，通过SEM和EDS，我们看到在存贮过的和放电过的正电极表面变得粗糙，活性材料AgO与含氟元素的粘合剂分离。从化学角度，拉曼谱显示存贮过的电极里，AgO被部分还原为Ag2O；同时，AgO的 B2g键偏移向了低波数，暗示了[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥的生成。
中最主要的，由XAS显示，在被存贮过的电池溶液里，被溶解的银离子价态和AgO（由一价银和三价银组成的银氧化物）相同，这再次证实了被溶解的银为[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥。在放过电的电池溶液里，被溶解的银离子价态和Ag2O相同。通过用XPS观测PE separator表面，我们发现，存储过的和放电过的PE separator表面皆为一价银，这是由于cellophane对银的还原造成高价银被还原为一价。

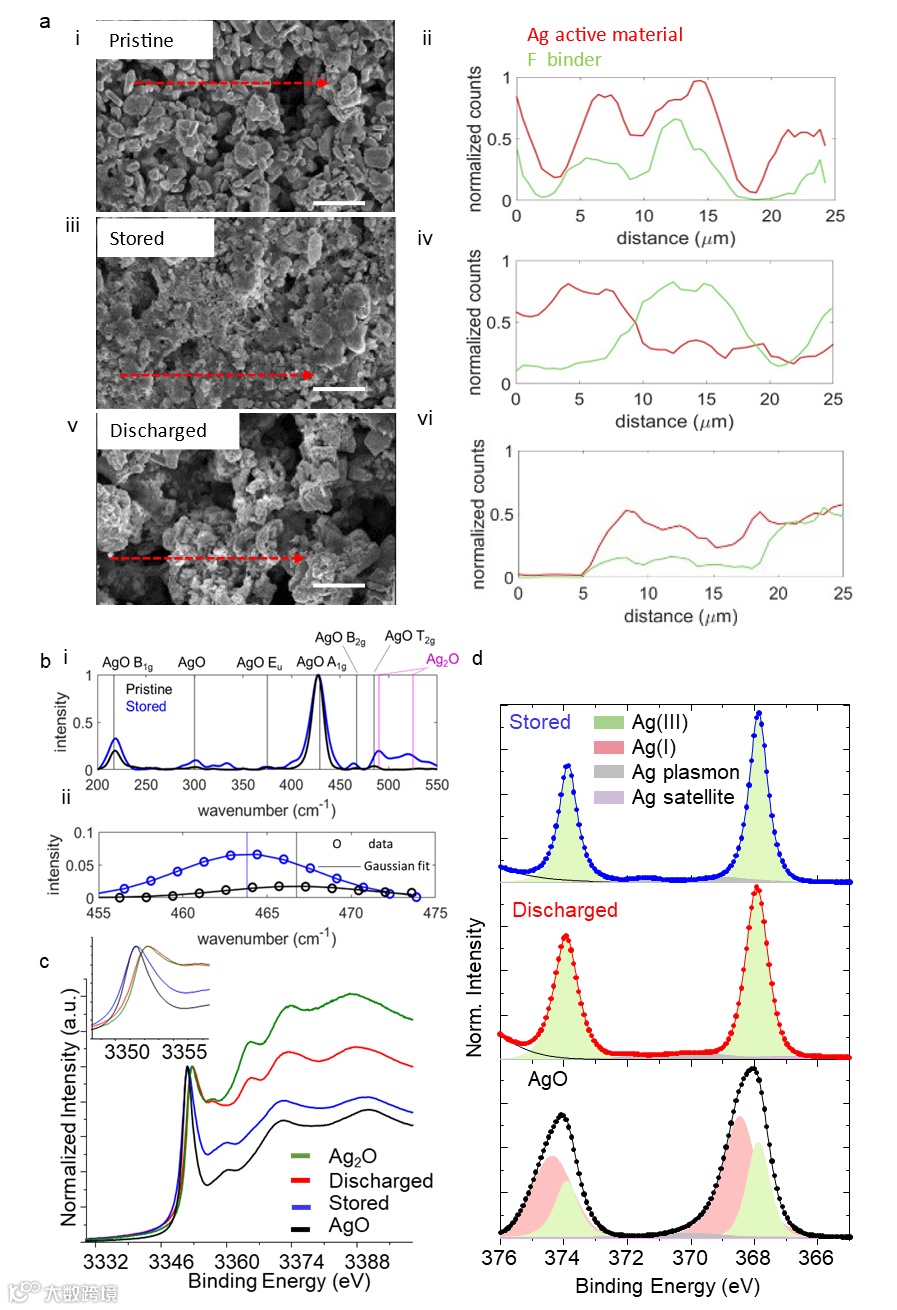

图二：对正电极和溶解的银的表征。
要点三：影响银溶解的因素
通过ICP-MS，我们测量了原电池中电解液，电池结构对银溶解的影响，如图三所示。通过分层观察，大部分溶解的的银都存在于PE separator， gel electrolyte， 和cellophane中。NaOH比KOH产生了更少的银溶解和自放电（见原文补充材料）。通过移动gel electrolyte离正电极更近，银溶解也被减少，但自放电的另一因素Ag(OH)2的还原同时增强使得自放电更严重。所以，原则合理的方案来减少[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥同时不增强还原反应是增长原电池存贮寿命的关键。

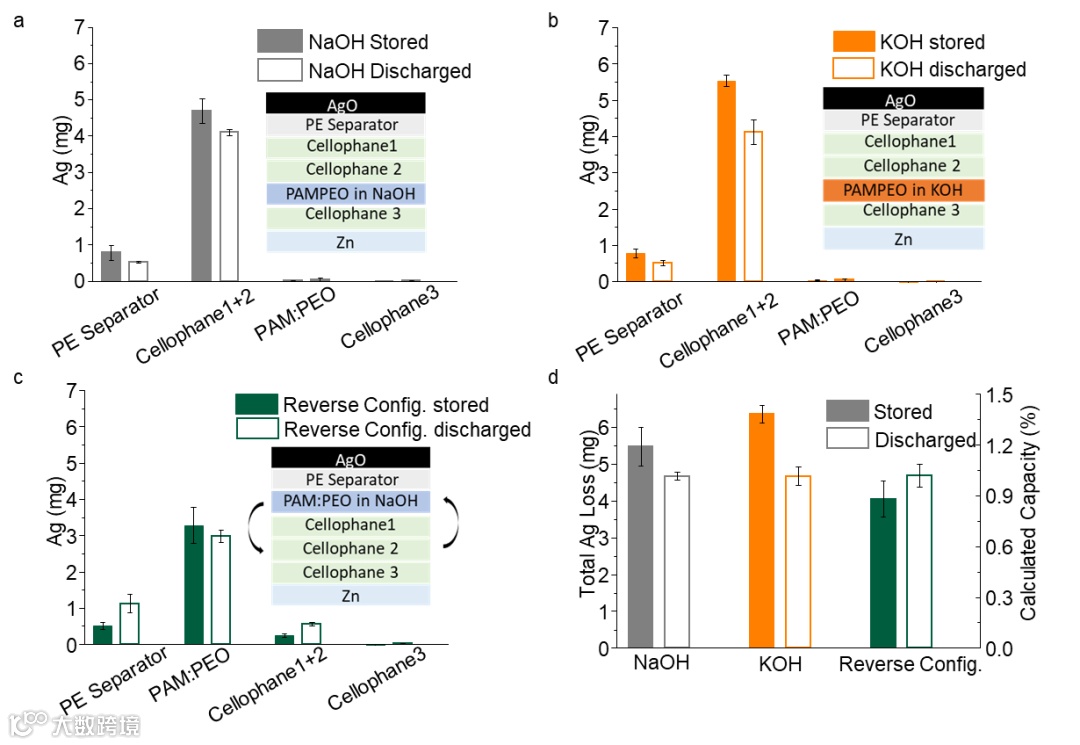

图三：原电池中的银溶解分布。
另一有趣的现象是，在二次电池里，充放电率越快，银溶解越少。如图四所示，二次电池结构与原电池相似。总体银溶解量随着充放电率C/10, C/5, C2增高依次减少。银的分布也大体相同，主要银溶解分布在cellophane里。

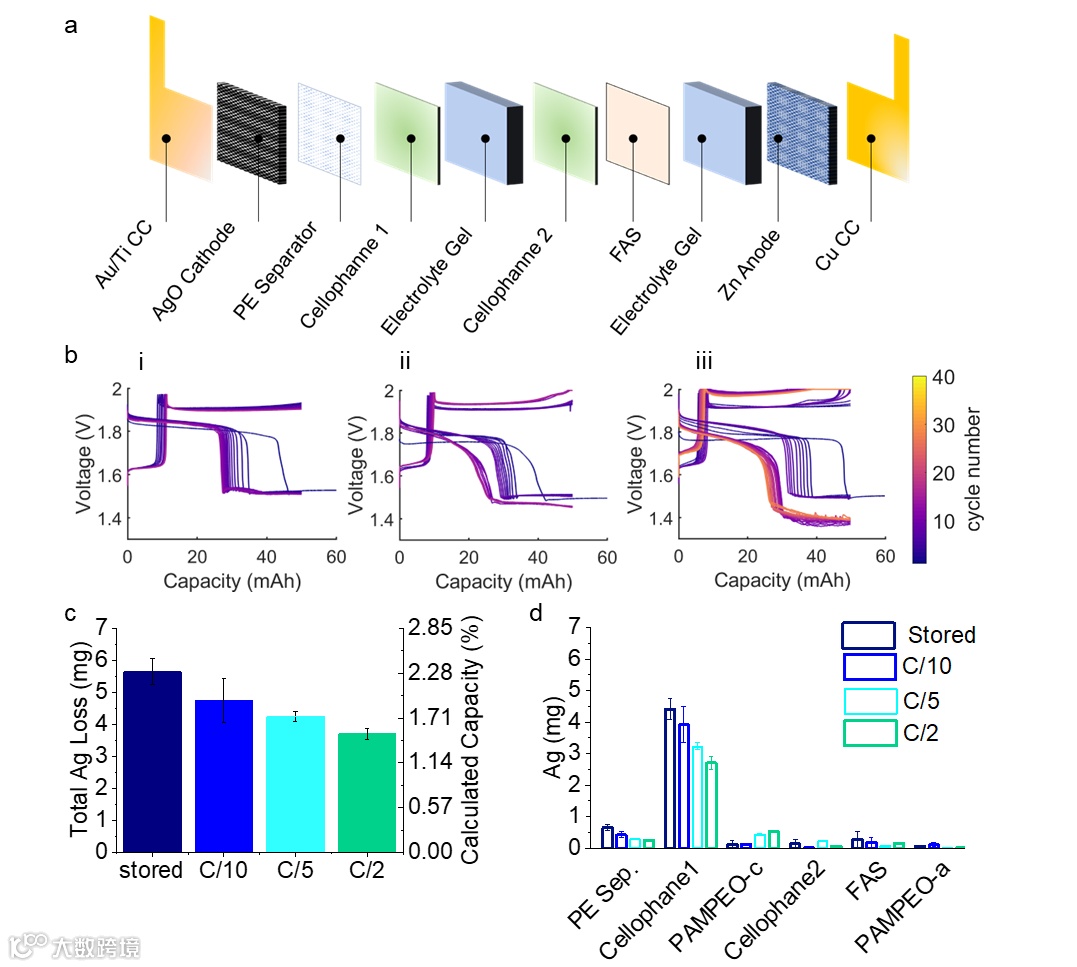

图四：二次电池的银溶解和充放电率。
要点四：充放电率对银溶解影响的原理
为了理解充放电率对银溶解的影响，我们从多个角度观测了正电极的变化。如图五所示，从物理形态来看，随着充放电率变快，正电极表面变得更加粗糙，甚至演变为10µm左右的孔洞，这是因为更大的电流造成的表面变化更剧烈。这一变化也使得Ag(OH)2 更容易被还原为 Ag2O。从化学角度，XPS和XAS都显示了随着充放电率增高，正电极表面有更多[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥。
从EIS中得出，在更高电流下，扩散增强，同时中间产物 Ag(OH)2增强且更容易被还原为 Ag2O。因为[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥的扩散有限使得它更局限于粗糙的正电极表面。这一观察表明更粗糙的表面有利于中间产物 Ag(OH)2 增强且更容易被还原为 Ag2O并减少[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥生成，从而减少二次电池的银溶解。

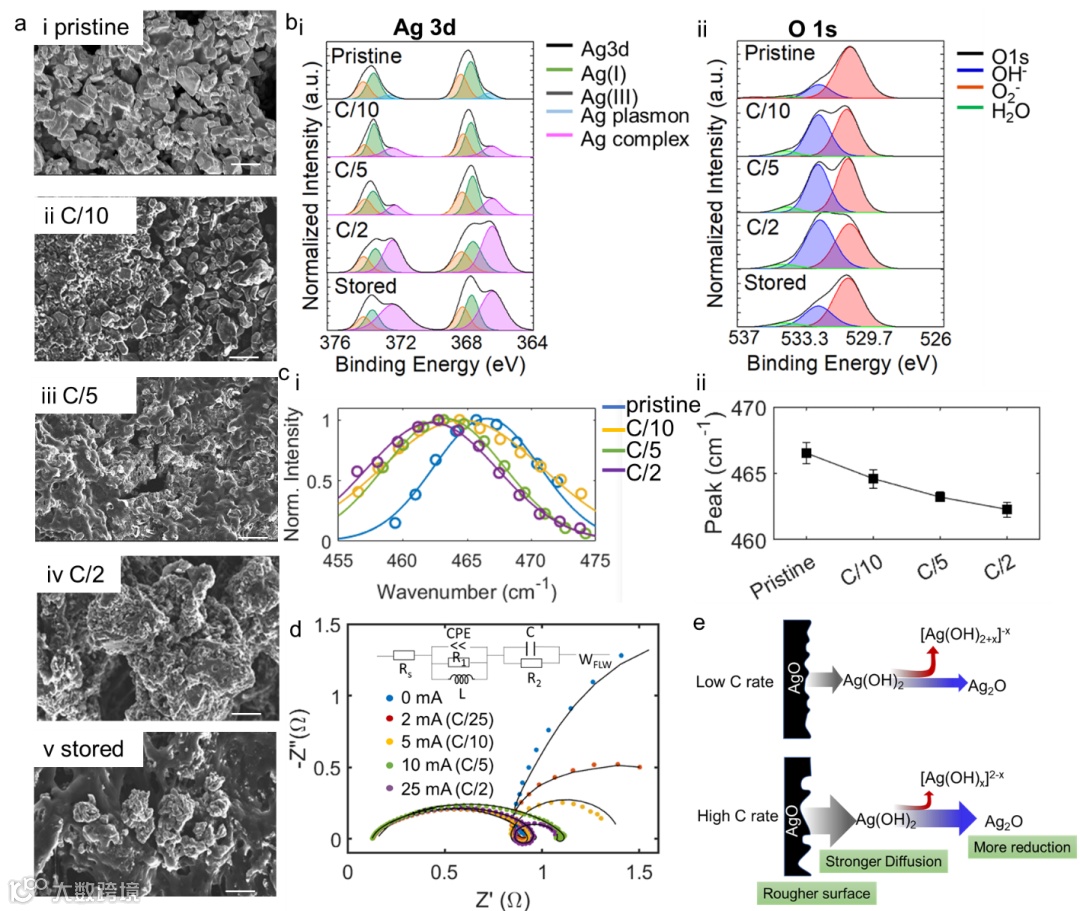

图五：对正电极的表征以及充放电率的影响。
综上所述，我们通过对银溶解物的化学分析确定了其为[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥，通过观测电解液，电池结构和充放电率对银溶解的影响，我们发现减少中间产物Ag(OH)2 转化为[𝐴𝑔(𝑂𝐻)2+𝑥 ]−𝑥是控制银溶解的关键，从而减少不可逆转的电容流失。
