冯永强/曹丽云/黄剑锋团队AFM：富勒烯晶格限域Ru纳米颗粒和单原子协同促进电催化析氢反应

第一作者：雒甜蜜

通讯作者：黄剑锋*，曹丽云*，冯永强*

单位：陕西科技大学，日本高知大学，广东蒙娜丽莎集团有限公司，青岛科技大学

设计和构建适用于工业制氢的高效、低成本、大电流输出的电催化剂是当前电解水的发展趋势。迄今为止，人们一直致力于开发新型过渡金属基HER电催化剂 (如碳化物、硫化物、硒化物、磷酸盐等) 和类铂贵金属材料 (如Ru , Ir , Rh , Pd 等)。其中，Ru因低成本，高耐久性和类Pt-H结合能等特点成为最有前景的候选者之一。

为了最大限度地提高原子利用率，Ru单原子催化剂 (SACs) 引起了广泛的关注，而研究表明SAC与金属纳米颗粒 (NP) 之间的电子协同效应能够有效调节电子结构，进一步提高电催化活性。另一方面，电子金属-载体相互作用 (EMSI) 在提高HER性能方面起着至关重要的作用。因此，暴露更多活性反应位点的载体基底的结构和构型对设计新型电催化剂也具有决定性作用。

基于此，来自陕西科技大学的冯永强/黄剑锋团队合作在国际知名期刊Advanced Functional Materials上发表题为“Fullerene Lattice-Confined Ru Nanoparticles and Single Atoms Synergistically Boost Electrocatalytic Hydrogen Evolution Reaction”的研究论文。本文开发了一种三维晶体富勒烯网络 (CFN) 的晶格限域原位还原策略，通过溶剂热裂解过程捕获了Ru纳米颗粒 (NP) 和单原子 (SA)。

优化后的产物 (RuNP-RuSA@CFN-800) 对碱性析氢反应表现出优异的电催化性能。RuNP-RuSA@CFN-800在电流密度为10 mA cm^-2的碱性介质中只需33 mV的过电位，并且具有1400h超稳定的电催化耐久性；即使在500和1000 mA cm^-2的大电流密度下，过电位也仅为154和251 mV。DFT计算结果表明，Ru NP和SA之间的电子协同作用能够调控RuNP-RuSA@CFN-800的电荷分布，降低水分解过程中间物的吉布斯自由能，从而加速析氢过程。

此外，稳健的CFN矩阵使该策略仍然适用于其他过渡金属，如Cu、Ni和Co。本研究为新型电催化剂在能量存储与转换领域的构建提供了新的思路。

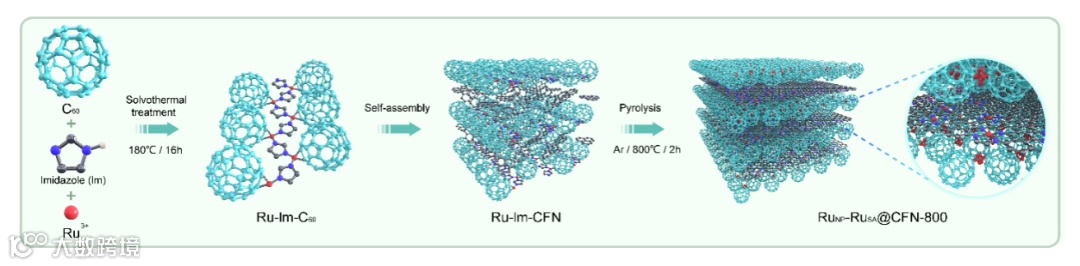

图1. RuNP-RuSA@CFN-800的合成流程示意图。

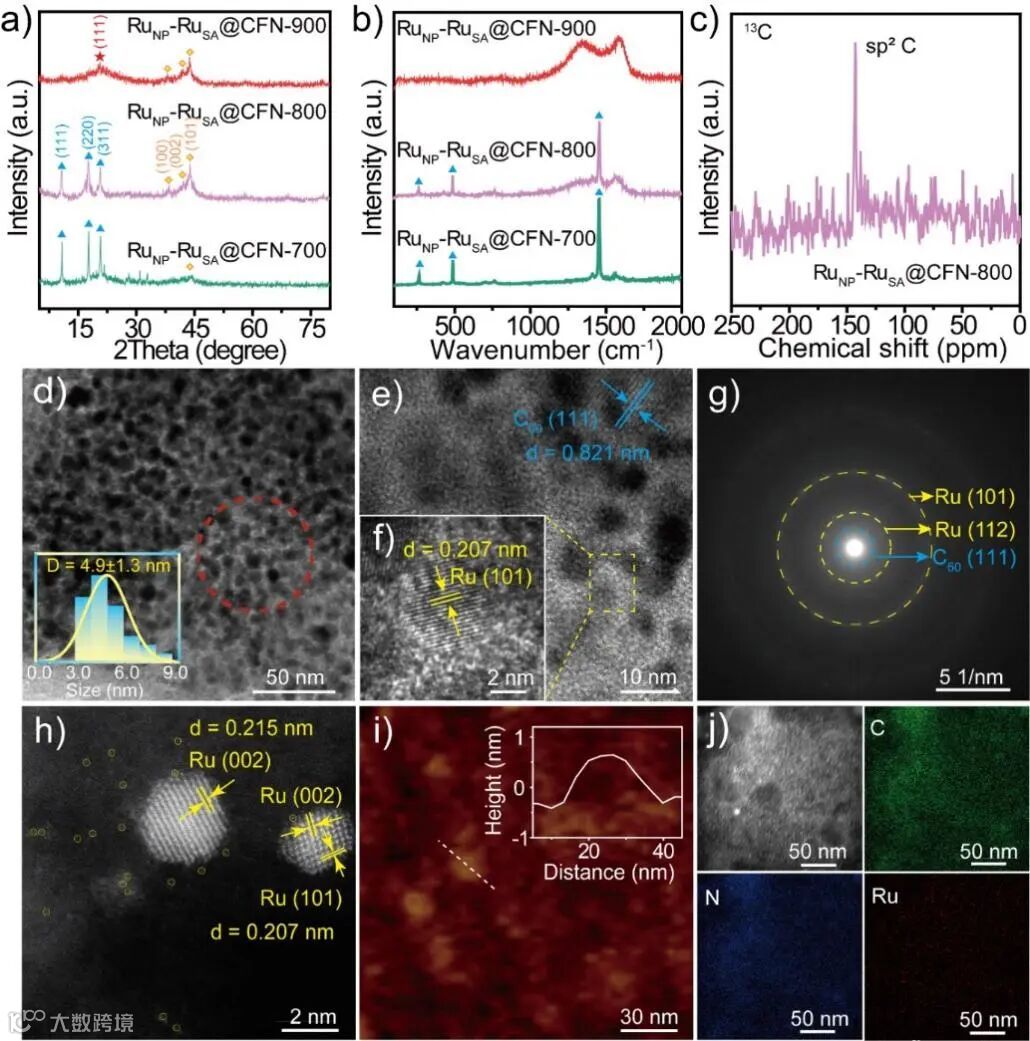

图2是RuNP-RuSA@CFN-800的形貌和结构表征图。根据XRD、Raman和solid–state 13C NMR谱图可知，RuNP-RuSA@CFN-800由六方Ru (JCPDS No.06-0663) 和石墨碳 (JCPDS No.20-0258) 两种物相组成。进一步地，对HRTEM、AC-HAADF-STEM和AFM图像的分析可以清楚看到，RuNP-RuSA@CFN-800中Ru以SA和NP两种形式共存，Ru NP被捕获到富勒烯网络的晶格间隙中，从而限域在3D晶体富勒烯网状结构上，极大限度地提供了更多的催化活性位点和电子通道。

图2. RuNP-RuSA@CFN-800的形貌和结构表征。

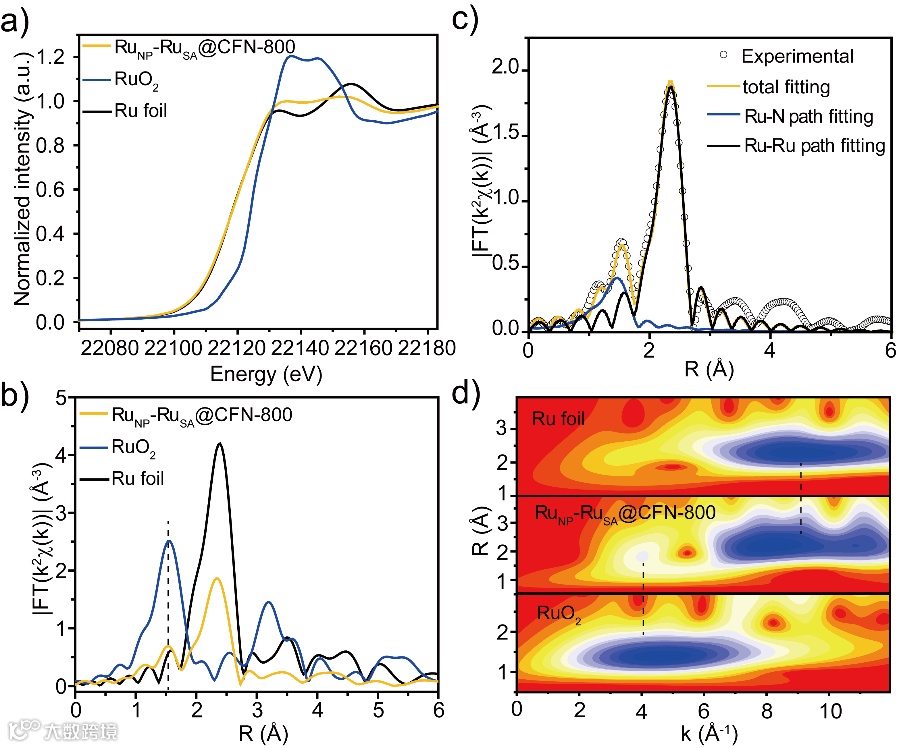

图3b通过傅里叶变换的Ru K边EXAFS分析知，位于≈2.34 Å处的主峰可归属于Ru NP的Ru-Ru键，位于1.53 Å处的峰为Ru原子与咪唑衍生的N配位而成。通过简单计算得，Ru-N中Ru的实际CN=3.6，表明RuNP-RuSA@CFN-800中形成了Ru-N₄结构单元。因此，上述结果有力地验证了RuNP-RuSA@CFN-800中Ru NP和单原子RuN₄物种的共存。

图3. RuNP-RuSA@CFN-800的原子结构表征。

要点二：RuNP-RuSA@CFN-800的电催化性能测试

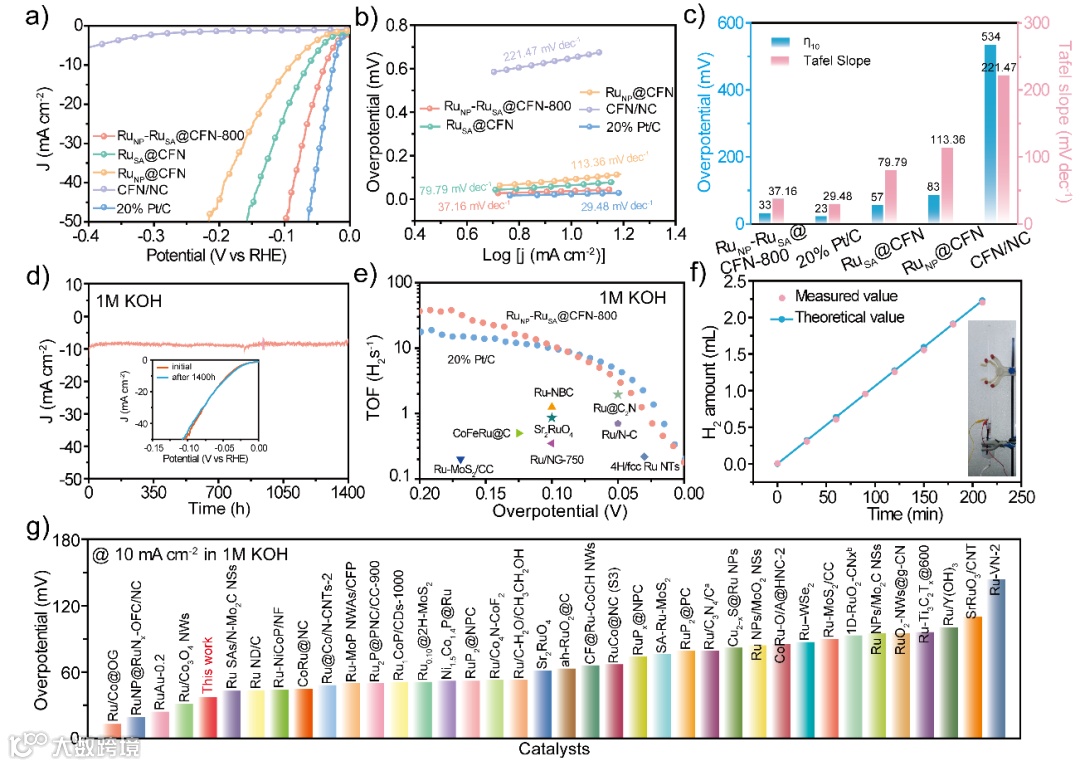

图4是1M KOH中，使用标准三电极体系获得的HER测试。相比于纯单原子结构RuSA@CFN和纯颗粒结构RuNP@CFN，RuNP-RuSA@CFN-800表现出较小的过电位和塔菲尔斜率，在电流密度为10 mA cm^-2的碱性介质中只需33 mV的过电位，且能够持续稳定工作长达1400h。同时， 在100 mV过电位下的TOF值为11.1 H₂ s^-1，大于之前报道的电催化剂；20 mA cm^-2条件下，法拉第效率也高达99 %。

图4. RuNP-RuSA@CFN-800的HER性能。

要点三：RuNP-RuSA@CFN-800在碱性条件下的电催化机理

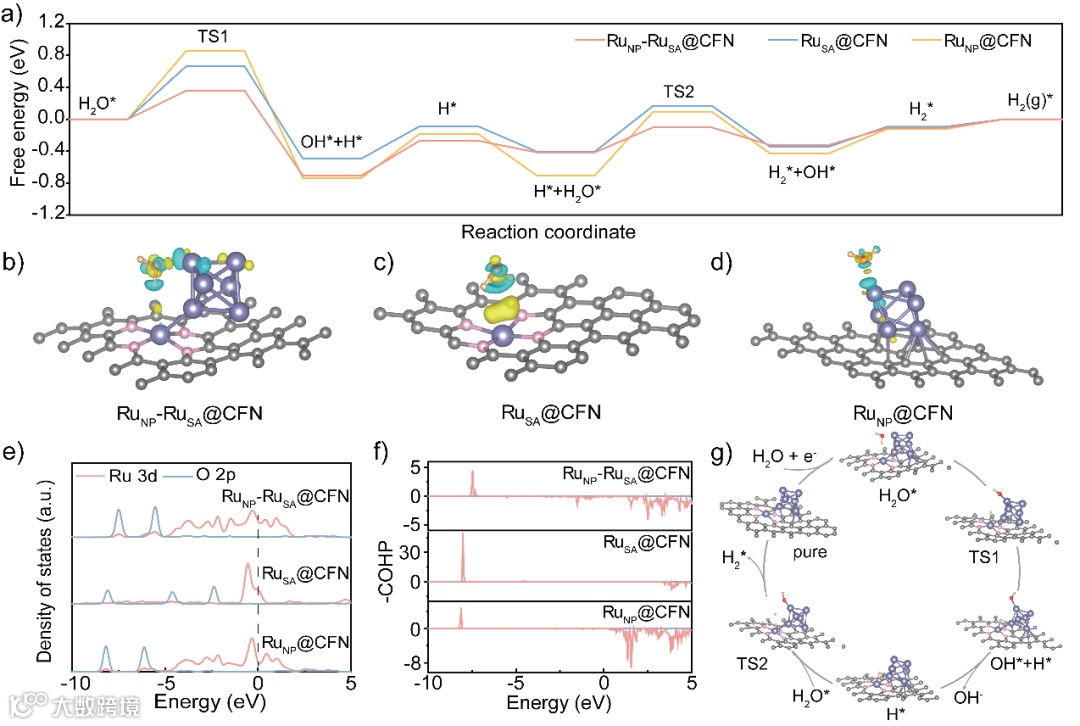

根据DFT理论计算，图5a表明在碱性溶液中，水的解离能垒较大，仅用ΔGH*不足以描述HER活性。从动力学角度，计算得RuNP-RuSA@CFN的水解反应过渡态 (TS) 能垒为0.36 eV，远低于RuSA@CFN (0.57 eV) 和RuNP@CFN (0.85 eV)，表现出良好的反应动力学。图5b-d描绘了H₂O*的差分电荷密度，表明在NP的协助下形成了弱的O-H键，有利于水的解离过程。

此外，吸附H₂O*的RuNP-RuSA@CFN (图5e) 的d带中心 (-1.33 eV) 相对最靠近费米能级，对水的吸附能力最强，最有利于水的解离。在图5f中，RuNP-RuSA@CFN在费米能级以下的-COHP和O-H键的COHP积分值 (-7.51 eV)进一步表明，RuNP-RuSA@CFN模型中O-H轨道的结合能力较弱，即H*和OH*更容易通过TS1途径形成。因此，在图5g中提出了HER在RuNP-RuSA@CFN模型上可能的反应路径。

综上，RuNP-RuSA@CFN的碱性HER活性之所以增强，是因为Ru NP和SA之间的协同作用从热力学和动力学角度降低了反应能量。

图5. 电催化机理的理论研究。

要点四：RuNP-RuSA@CFN-800的实际应用

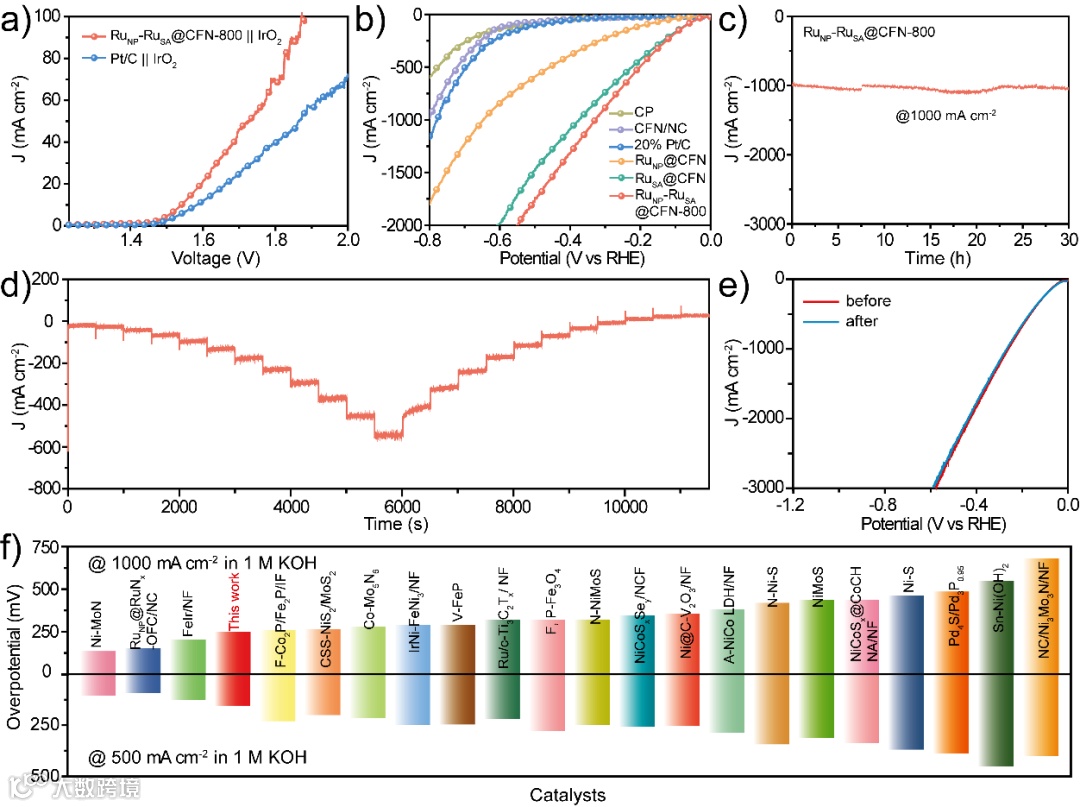

图6研究了RuNP-RuSA@CFN-800作为析氢电催化剂的实际应用。首先，我们自制了RuNP-RuSA@CFN-800‖IrO₂双电极全解水系统，发现其达到10 mA cm^-2电流密度所需电压为1.54 V，远低于Pt/C‖IrO₂对应的电解池电压。此外，在工业水平条件下对RuNP-RuSA@CFN-800在碱性溶液中的电化学性能进行了评估。其中，在电流密度为500和1000 mA cm^-2时，RuNP-RuSA@CFN-800的过电位分别为154和251 mV， 1000 mA cm^-1电流密度时的电催化稳定性也令人印象深刻。

图6. 全解水性能和大电流下的析氢性能。

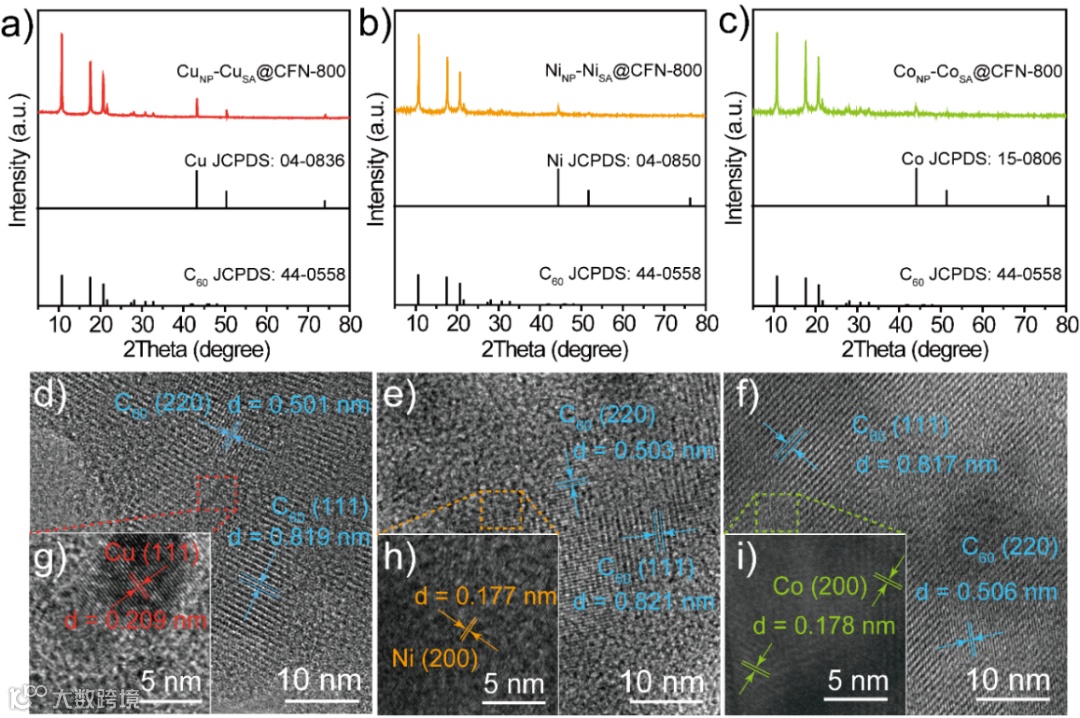

图7. MNP-MSA@CFN-800的形貌和结构表征。

Fullerene Lattice-Confined Ru Nanoparticles and Single Atoms Synergistically Boost Electrocatalytic Hydrogen Evolution Reaction
