麦立强/吴劲松/周亮教授ACS Nano：构建具有互致稳定效应的亚10nm尺度复合TiO2/SiOx双连续互穿结构用于锂离子存储

第一作者：余若瀚

通讯作者：麦立强*，吴劲松*，周亮*

单位：武汉理工大学

TiO₂具有良好的机械稳定性、离子传导特性，是一种有很好应用前景的锂离子电池负极材料，然而其低的理论比容量阻碍了TiO₂商业化应用，同时，较多的研究将TiO₂的放电平台主动限制在1.0-3.0 V(而不是0.01-3.0 V)，牺牲了一部分容量来获得结构稳定性，进一步降低了其容量。SiO_x虽然具有较高的容量，但其较大的体积膨胀会导致快速的结构劣化，从而造成不可逆容量衰减。提出一种全新的复合形式，将TiO₂和SiO_x两相优势互补是一种理想的解决方案。

基于此，武汉理工大学麦立强教授团队联合吴劲松教授，周亮教授团队创新性地构筑了亚10nm尺度的TiO₂/SiO_x体相内双连续互穿结构，并首次揭示了这种结构带来的“互致稳定(Mutual- stabilizing effect)”效应即为：两种相互插连(互穿)的TiO₂和SiO_x活性组分通过其丰富的接触界面，抑制了彼此的体积膨胀，其中一相体积膨胀产生的作用力与另一相膨胀产生的作用力方向相反，从而互相抵消，补偿了材料整体的体积膨胀。这种特性加强了材料在循环过程的结构完整性，从而在提升反应动力学的同时大大提高两相的结构稳定性，达到高容量，低体积膨胀的增益效果。

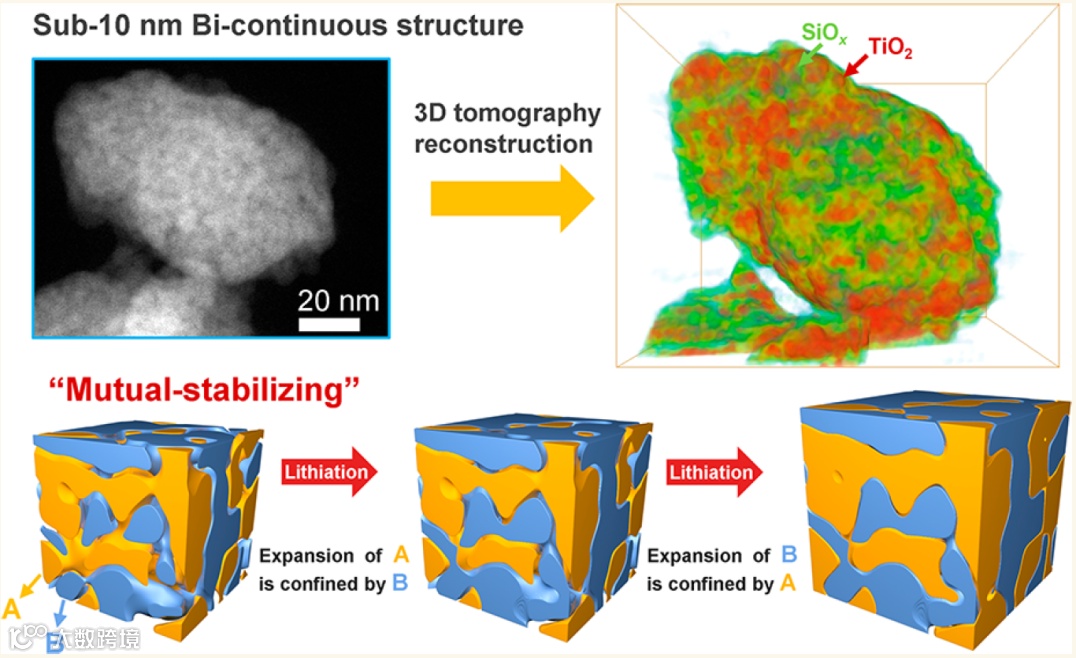

简介示意图：双连续相互插连(互穿)结构的“互致稳定(Mutual- stabilizing effect)”效应

利用MAX Ti₃SiC₂陶瓷材料中Ti，Si的逐层原子级分散的特性，将其球磨之后进行煅烧，用这种简单、低成本、可规模化生产的方法制备了一种双连续互穿结构的TiO₂/SiO_x体相内复合材料，并用于锂离子电池的负极材料。其中桥接的异质TiO₂纳米颗粒(粒径~5 nm)互穿于蠕虫状SiO_x网络(宽度~2 nm)中，形成一种低表面积(~5 m² g^-1)的致密的块体结构。其中电子三维重构为亚10 nm的双连续互穿结构提供了直接证据。

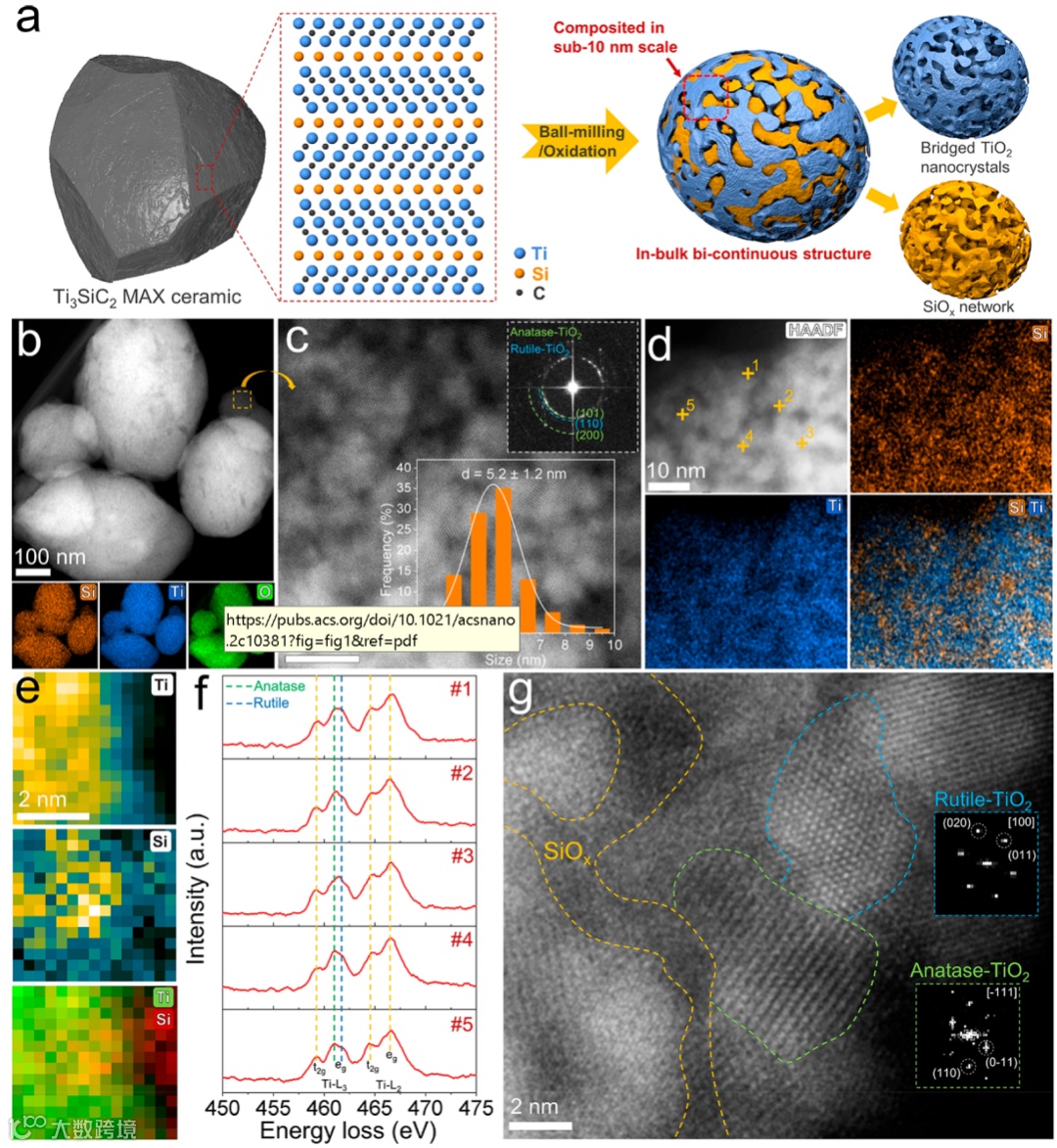

图一：亚10 nm尺度TiO₂/SiO_x双连续互穿结构的设计和电子显微学表征

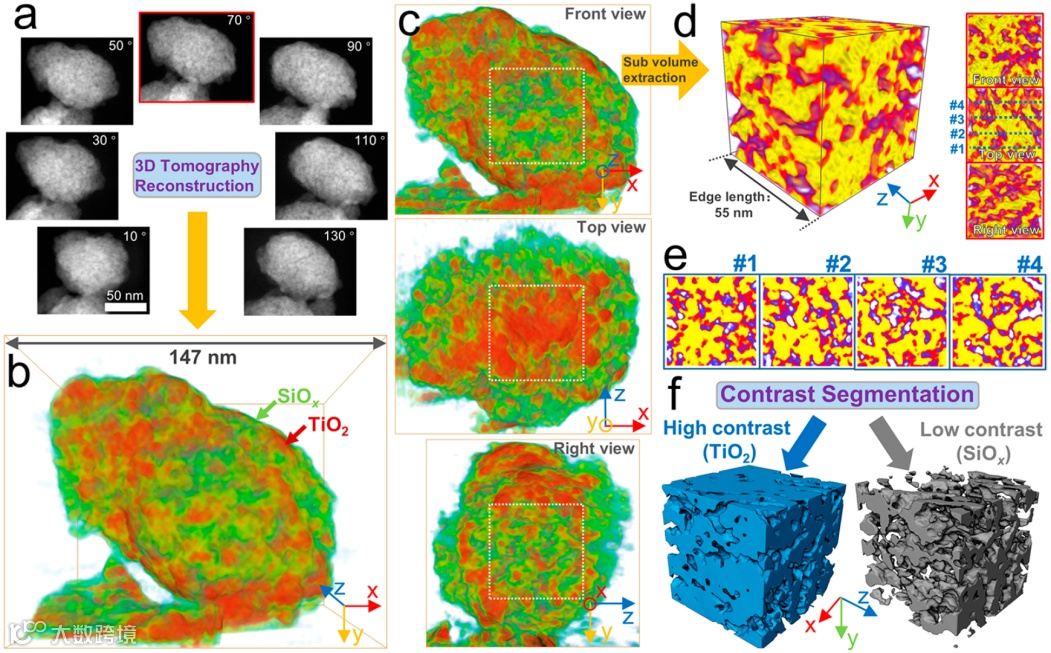

图二：亚10 nm尺度TiO₂/SiO_x双连续互穿结构的设计和电子显微学表征

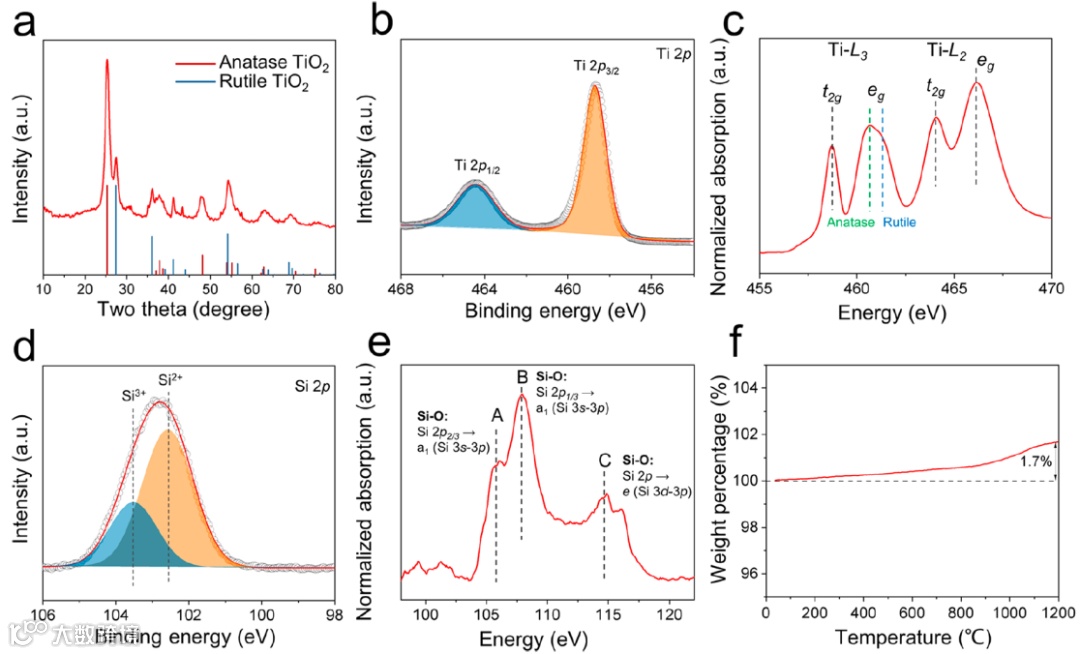

图三：亚10 nm尺度TiO₂/SiO_x双连续互穿结构的化学环境表征

要点二：高容量和循环稳定性

亚10 nm尺度TiO₂/SiO_x双连续互穿结构电极材料即便含有82wt%的TiO₂组分，却具有高容量，长寿命的半电池增益效果，在0.01-3.0 V的电压区间内，0.1 A g^-1电流密度下循环580圈后依然有∼671mAh g^-1的比容量。同时，搭配磷酸铁锂的全电池性能也展现了优异的循环稳定性 (循环100圈依然有86.8% 容量保持率)。

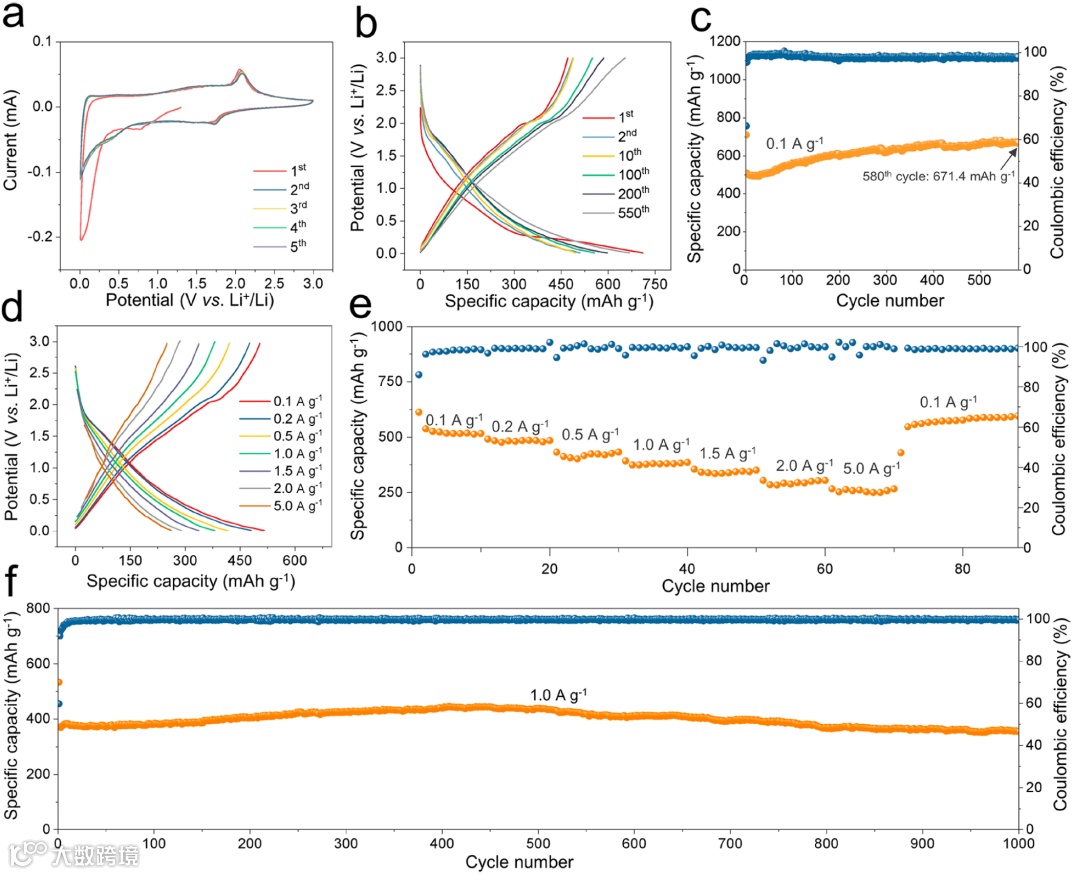

图四：亚10 nm尺度TiO₂/SiO_x双连续互穿结构的电化学性能表征

要点三：原位电镜揭示的亚10 nm尺度TiO₂/SiO_x双连续互穿结构电极材料的“互致稳定(Mutual- stabilizing effect)”效应

研究人员利用原位STEM观察反应过程中负极材料的动态结构演变，发现这种双连续互穿结构只有14%的体积膨胀率(即便拥有∼671mAh g^-1的比容量)，同时，利用原位STEM直接观测到在锂化阶段TiO₂相先发生体积膨胀，接着SiO_x相发生体积膨胀，这种连续锂化行为为“互致稳定”的行为提供直接证据。

研究人员进一步利用原位EELS信号分布验证了锂离子主要分布在SiO_x相中，发现即便是在完全锂化状态，锂化的SiO_x相依然保持了~2 nm的尺寸，这种小尺度介稳相的结构保持得益于周围致密环绕的TiO₂相的空间限域作用，进一步证实“互致稳定”对结构稳定性的增益。同时，原位EELS谱展现了Ti在锂化前后的价态变化，证实Ti充分从4价变为3价，这种充分的变价得益于小尺寸的TiO₂和SiO_x相带来的快速的锂化动力学，为高容量，低体积膨胀提供了直接证据。

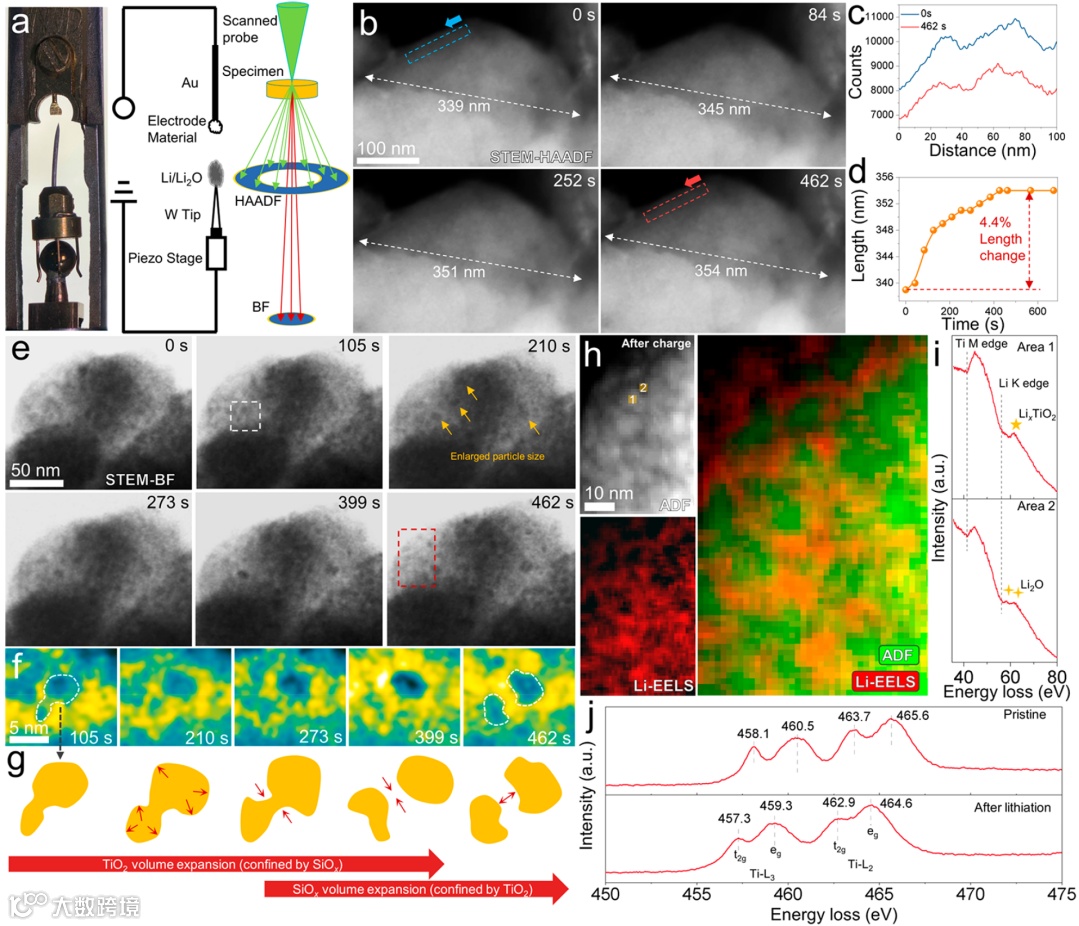

图五：亚10 nm尺度TiO₂/SiO_x双连续互穿结构锂化过程的原位STEM/EELS表征

要点四：前瞻

在这项工作中，研究人员通过MAX Ti₃SiC₂陶瓷的简单氧化过程，利用其天然的Ti/Si原子分散性，合成了一种具有双连续互穿结构的亚10 nm TiO₂/SiO_x作为锂离子电池负极材料。这种结构表现出“互致稳定”的行为，即两个紧密堆积的组分在空间上限制并缓冲彼此的体积效应，在锂化过程中通过丰富的界面来缓解应力。

这种复合材料表现出良好的体积膨胀效应和坚固的结构完整性，展现出高容量，地体积膨胀的特征。更重要的是，理论上“互致稳定”效应具有普适性，适用于不同组分的小尺度双连续互穿复合结构。本工作表明合理的结构设计，可为下一代高容量，长寿命锂离子电池负极材料的开发提供关键解决方案。

Constructing Sub 10 nm Scale Interfused TiO₂/SiO_x Bicontinuous Hybrid with Mutual-Stabilizing Effect for Lithium Storage
