工 作 介 绍
本工作首次将四种氟化铁材料应用于硫化物全固态锂电池体系,研究最佳正极。电化学试验显示了四种正极在不同电流密度(0.1C、0.3C和1C)下的循环性能和速率性能,其规律如下:FeF3-HT > FeF3-RT > FeF3-0.33H2O > FeF3-3H2O。在0.3C条件下,FeF3-HT AASB的可逆容量在120次循环后为519.9 mAh g-1,即使在高倍率1C条件下,400次循环后仍然保持340.7 mAh g-1。这远高于液体锂电池或其他固态电池在类似速率下的循环性能。
此外,上述四种正极的EIS和CV测试表明,不同的结晶水含量、形态和颗粒大小对正极的储锂机制有很大影响。此外,FeF3-HT正极在高电流密度下与其他正极相比具有优越的比容量和速率性能的原因被揭示出来,根据不同扫描速率下的循环伏安图测试,其原因是FeF3-HT在正极表面控制过程中贡献容量的比例最高。上述研究为FeF3-HT、FeF3-RT、FeF3-0.33H2O和FeF3-3H2O正极在硫化物基全固态锂电池中的应用开辟了一条新途径。
该成果以“High-Capacity, Long-Life Iron Fluoride All-Solid-State Lithium Battery with Sulfide Solid Electrolyte”为题发表在Advanced Energy Materials(IF=29.698) 上。
通讯作者为中国科学院物理研究所吴凡研究员,彭健博士和王雪硕士为本文第一作者。
DOI:10.1002/aenm.202300706
核 心 内 容

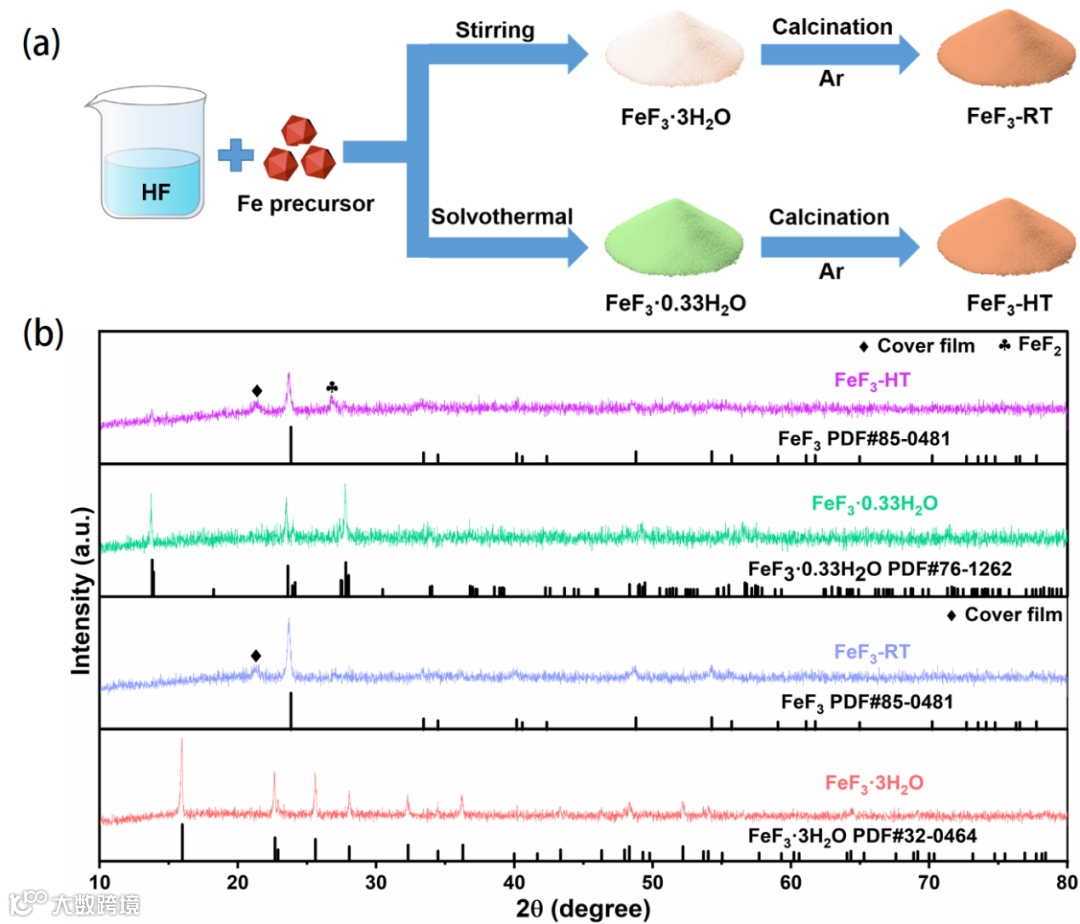

图1 (a)不同结晶水含量的氟化铁材料的制备过程示意图。(b)不同结晶水含量的氟化铁材料的XRD图。

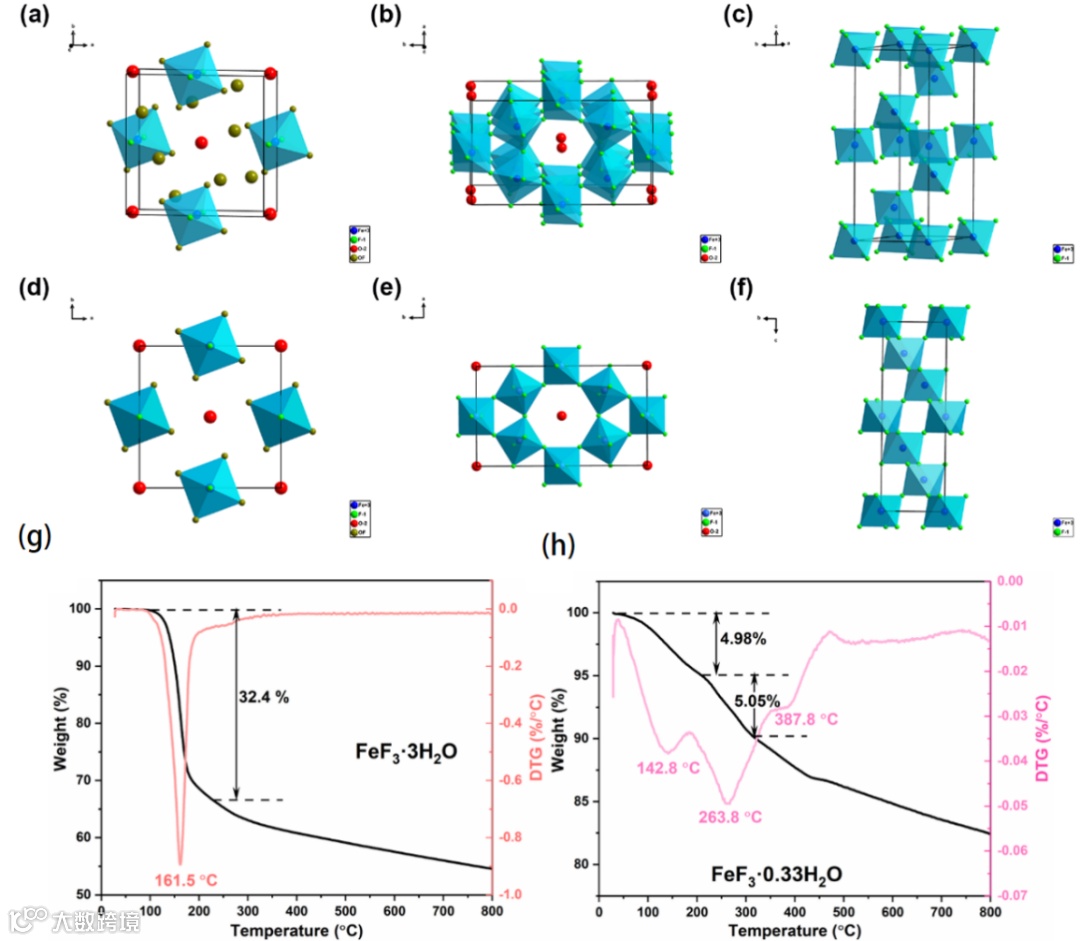

图2 FeF3-3H2O的结构(a)及其沿[001]方向的投影(d);FeF3-0.33H2O的结构(b)及其沿[001]方向的投影(e);FeF3的结构(c)及其沿[100]方向的投影(f)。FeF3-3H2O(g)和FeF3-0.33H2O(h)在N2气氛中的TG曲线。

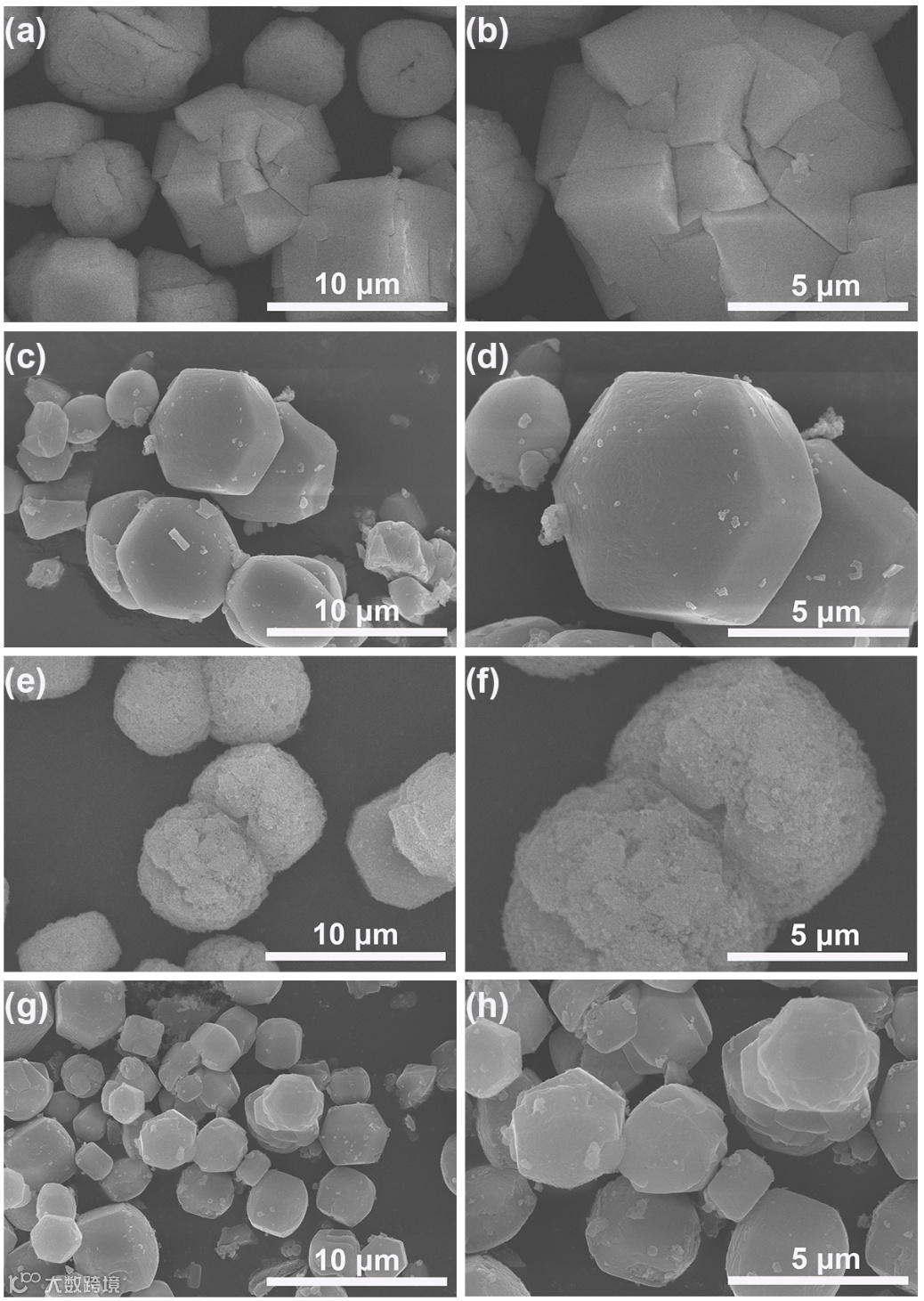

图 3 (a, b) FeF3-3H2O, (c, d) FeF3-0.33H2O, (e, f) FeF3-RT, (g, h) FeF3-HT的SEM图像

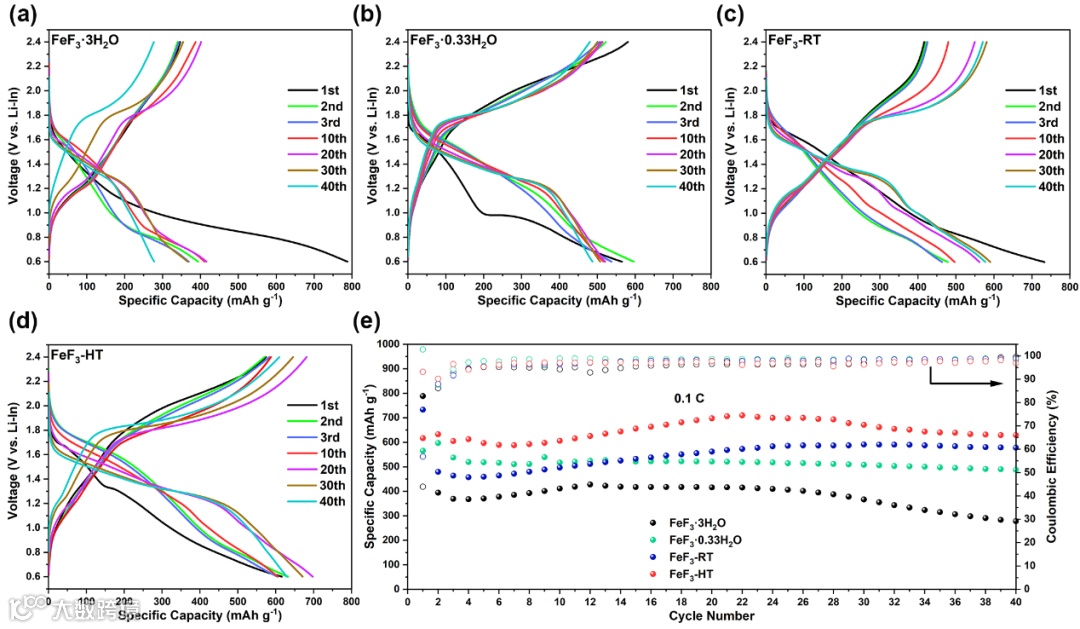

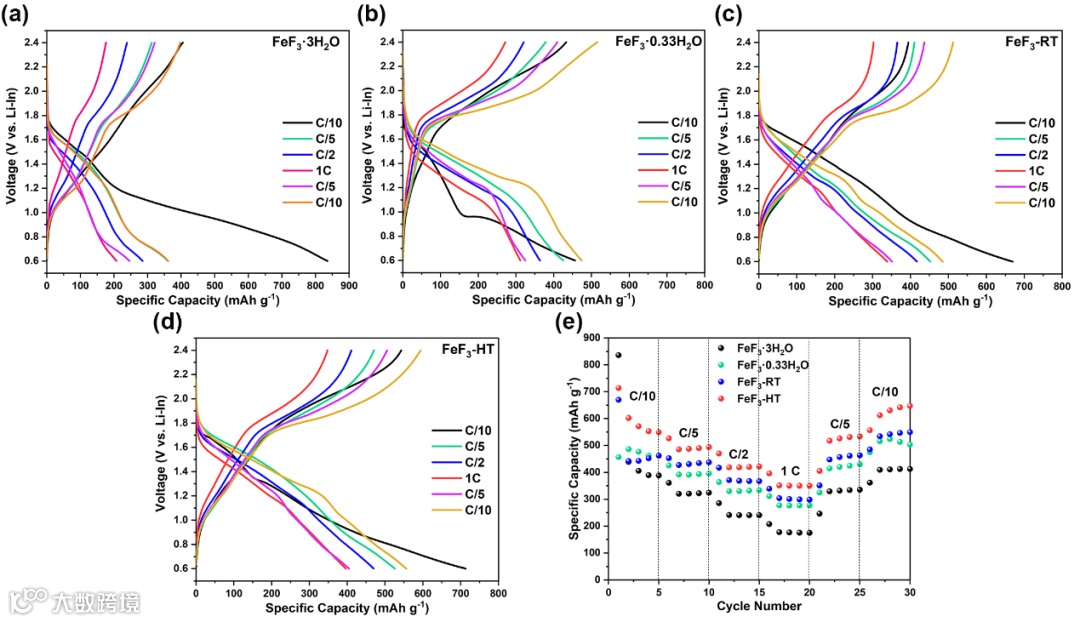

图4 (a) FeF3-3H2O (b) FeF3-0.33H2O (c) FeF3-RT (d) FeF3-HT在0.1C(1C=500mA g-1)电流密度下的充放电曲线;(e) 四个正极在0.1C的循环性能图。

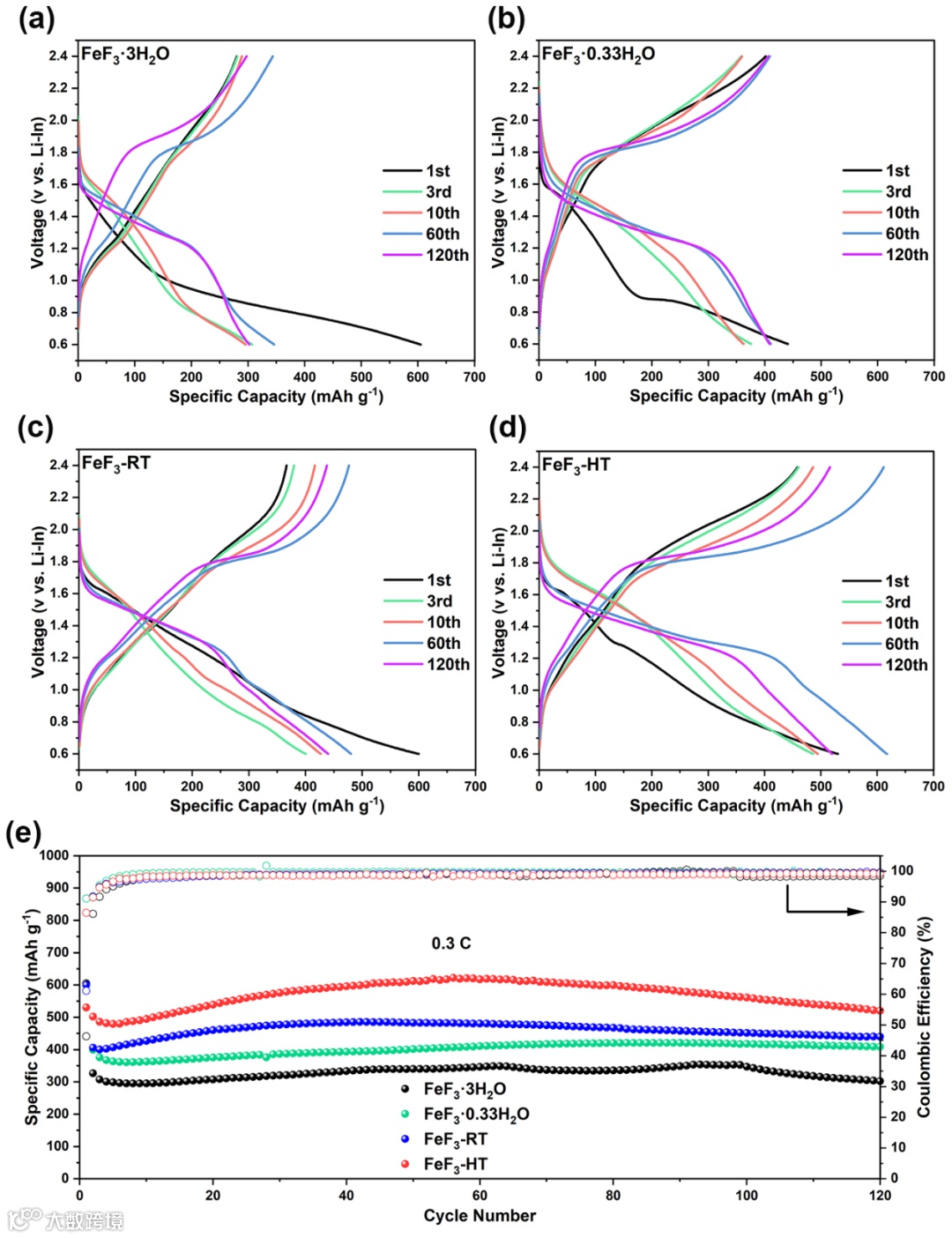

图5 (a) FeF3-3H2O (b) FeF3-0.33H2O (c) FeF3-RT (d) FeF3-HT在0.1 C(1 C=500 mA g-1)电流密度下的充放电曲线;(e) 四个正极在0.3 C的循环性能图。
图6 (a) FeF3-3H2O (b) FeF3-0.33H2O (c) FeF3-RT (d) FeF3-HT在特定速率下的充电和放电曲线 (e) 四个正极的放大性能图

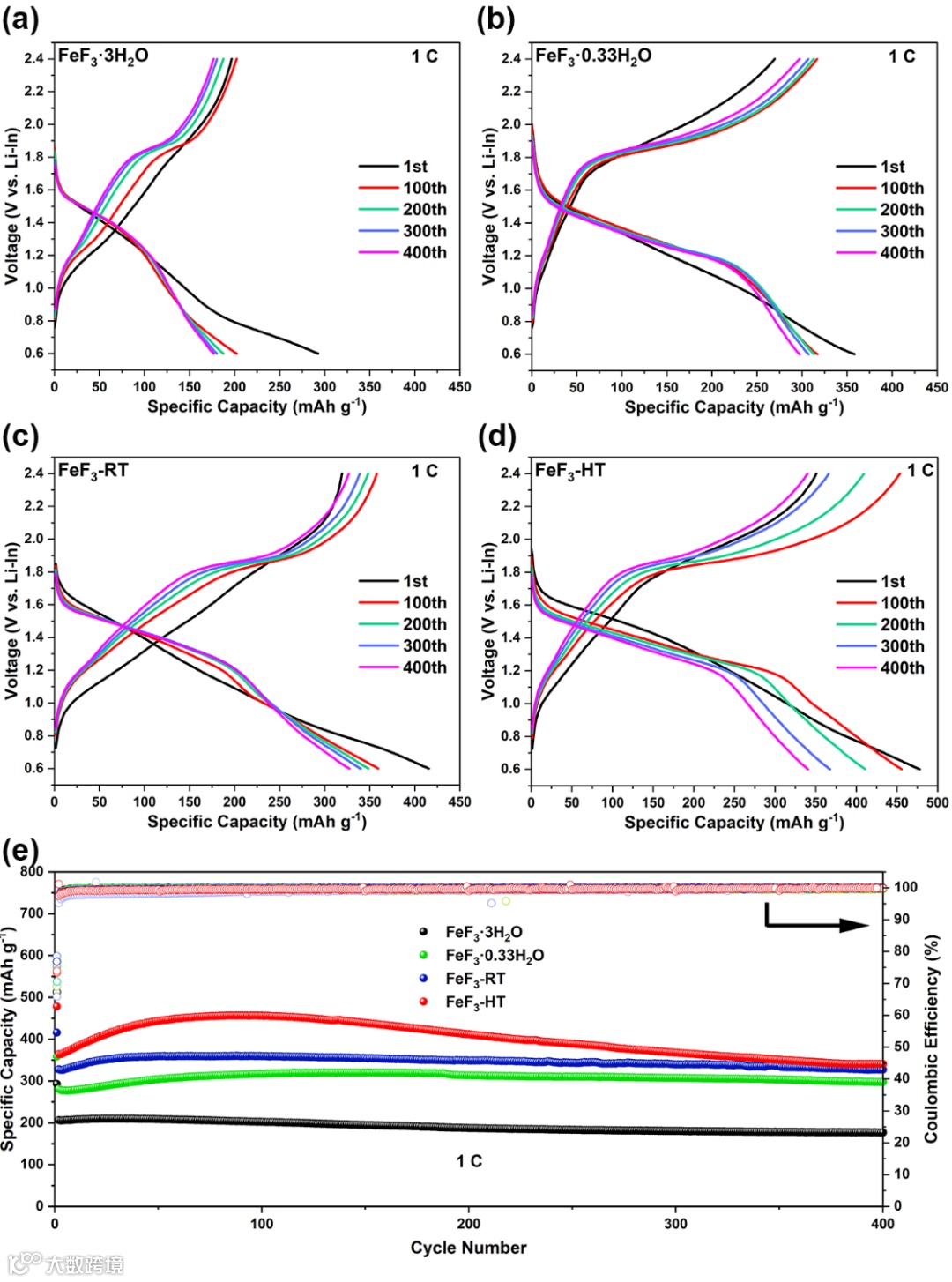

图7 (a) FeF3-3H2O (b) FeF3-0.33H2O (c) FeF3-RT (d) FeF3-HT在0.1 C(1 C = 500 mA g-1)电流密度下的充放电曲线;(e) 四个阴极在1 C的循环性能图。

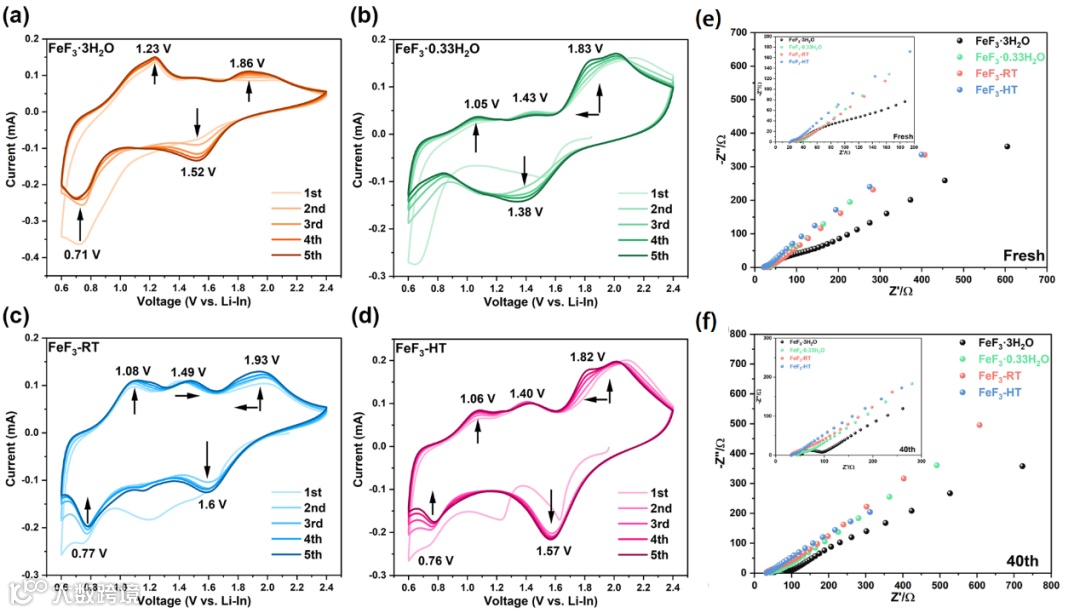

图8 (a) FeF3-3H2O, (b) FeF3-0.33H2O, (c) FeF3-RT, (d) FeF3-HT的CV曲线。FeF3-3H2O、FeF3-0.33H2O、FeF3-RT和FeF3-HT四种阴极的能奎斯特图(e)在第一个循环之前和(f)在40个循环之后。

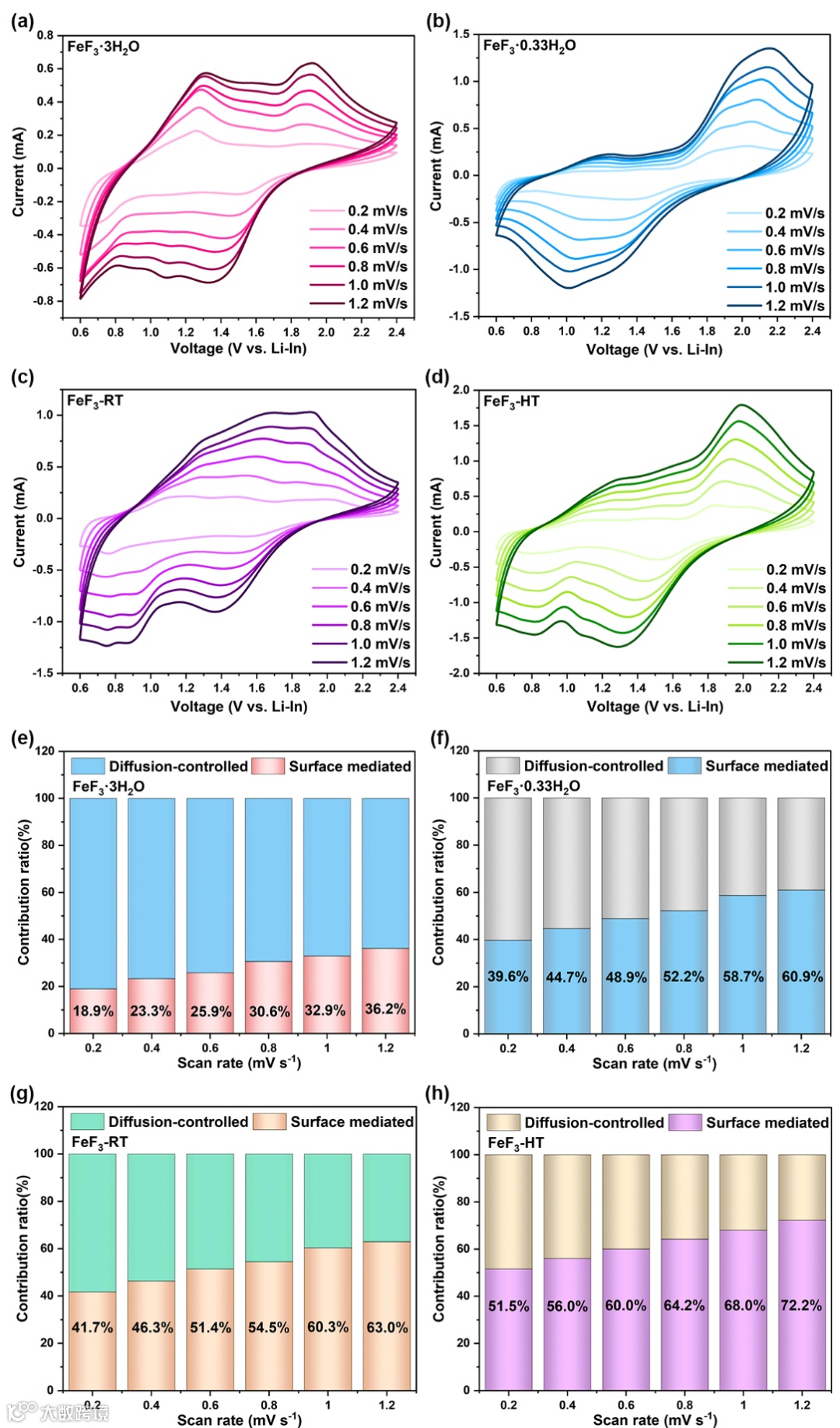

图9 (a) FeF3-3H2O, (b) FeF3-0.33H2O, (c) FeF3-RT, (d) FeF3-HT在不同扫描速率下的CV曲线。(e) FeF3-3H2O, (f) FeF3-0.33H2O, (g) FeF3-RT, (h) FeF3-HT阴极在不同扫描速率下的容量贡献。

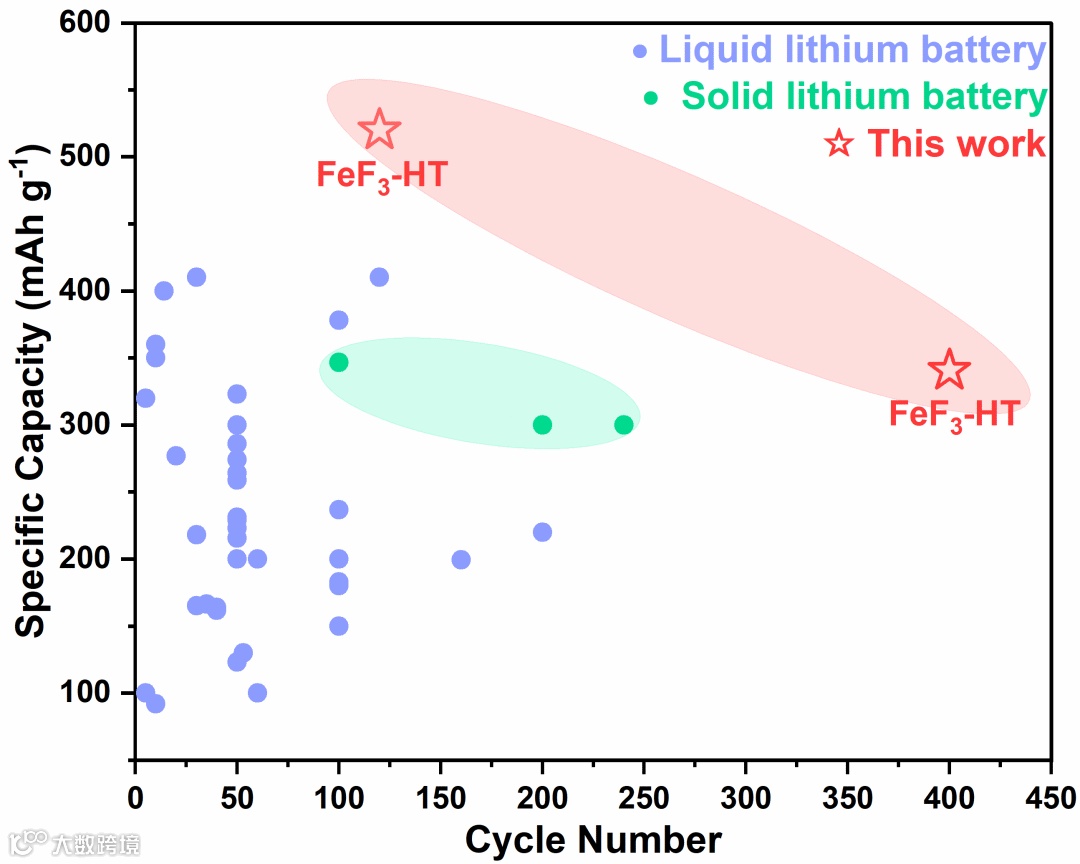

图10. 本工作中的氟化铁正极的循环圈数和容量与其他文献报道的比较。
结 论
在这项工作中,通过液相法和溶剂热法在室温下制备了FeF3-3H2O和FeF3-0.33H2O。在氩气环境下烧结得到两种无水氟化铁,分别是FeF3-RT和FeF3-HT。同时,首次将四种阴极材料应用于全固态电池领域。四种正极材料对应三种不同的晶体结构,具有不同的锂离子传导通道和晶体水位分布,导致转化反应过程中的反应机制不同。
此外,四种正极材料的形态也不同。即使都是无水氟化铁,FeF3-RT和FeF3-HT的形貌也不会受到不同前驱体形貌的影响。然而,粒径分布有以下顺序:FeF3-3H2O > FeF3-0.33H2O > FeF3-RT > FeF3-HT。较小的粒径有望减少锂离子的扩散路径,从而提高Li+的传输速率,这可以更大程度地提高阴极的电化学性能。
为了探索这四种阴极的电化学性能,基于上述四种阴极组装了全固态锂电池,并在恒温(30℃)和不同速率下进行了充放电试验。在0.1C下循环40次后,FeF3-3H2O、FeF3-0.33H2O、FeF3-RT和FeF3-HT阴极的放电容量分别为278、487.4、577.3和629.3 mAh g-1。FeF3-HT阴极表现出最高的放电比容量。
在0.3C时,FeF3-3H2O、FeF3-0.33H2O、FeF3-RT和FeF3-HT阴极在120次循环后的可逆容量分别为302.1、408.6、439.8和519.9 mAh g-1。相应的容量保持率分别为92.55%、102.4%、108.4%和103.6%(相对于第二回路的放电容量)。即使在1 C的高速率下,FeF3-3H2O、FeF3-0.33H2O、FeF3-RT和FeF3-HT在400次循环后的放电比容量仍然分别保持177、297.2、327.4和340.7 mAh g-1。这比液态锂电池和替代固态电池在类似速率下的循环性能要好得多,综合所有的循环性能,可以得到以下规律:FeF3-HT > FeF3-RT > FeF3-0.33H2O > FeF3-3H2O。
同样的规律也存在于四个阴极的倍率性能中。为了解释四种阴极的电化学性能的差异,在恒定的扫描速度(0.1mV s-1)下对四种阴极进行了CV测试。结果发现,四种阴极对应着不同的反应机制,表现出不同的氧化/还原峰位置、强度和可逆性等。这些特征与电荷/放电曲线的变化规律一致。这些结果表明,不同的晶水含量、形态和颗粒大小对正极的储锂机制有很大影响。
最后,为了解释四种阴极的放大性能和高倍率下的长周期性能的差异,测试了不同扫描速率下的循环伏安图。对不同阴极在不同扫描速度下对表面控制过程的贡献能力百分比进行了定量计算。表面控制过程对总容量的贡献容量百分比顺序为FeF3-HT > FeF3-RT > FeF3-0.33H2O > FeF3-3H2O。
因此,在高电流密度下,FeF3-HT阴极与其他阴极相比,具有优越的比容量和速率性能,这是因为其在阴极表面控制过程的贡献容量中所占比例最高。通过对硫化物全固态电池中不同晶体水含量的氟化铁阴极的研究,筛选出了最佳阴极,并展示了接近理论比容量的循环性能,这对未来氟化铁阴极的研究和产业发展有重要贡献。
课 题 组 近 期 论 文
https://www.x-mol.com/groups/wu_fan/publications
1. High-Areal-Capacity and Long-Cycle-Life All-Solid-State Battery Enabled By Freeze Drying Technology. T. Ma, Z. Wang, D. Wu, P. Lu, X. Zhu, M. Yang, J. Peng, L. Chen, H. Li, F. Wu*. Energy & Environmental Science (IF=40) 2023, in press.
2. High-Capacity, Long-Life Iron Fluoride All-Solid-State Lithium Battery with Sulfide Solid Electrolyte. J. Peng ,X. Wang, L. Chen, H. Li, F. Wu*. Advanced Energy Materials (IF=29.698), 2023, 2300706.
3. Tuning discharge voltage by Schottky electron barrier in P2-Na2/3Mg0.205Ni0.1Fe0.05Mn0.645O2. Y. Wang, Z. Shadike, W. Fitzhugh, F. Wu, S. Lee, J. Lee, X. Chen, Y. Long, E. Hu, X. Li*. Energy Storage Materials, 2023, 55, 587-596
4. High-Safety, Wide-Temperature-Range, Low-External-Pressure and Dendrite-Free Lithium Battery with Sulfide Solid Electrolyte. J. Peng, D. Wu, P. Lu, Z. Wang, Y. Du, Y. Wu, Y. Wu, W. Yan, J. Wang, H. Li, L. Chen & F. Wu*. Energy Storage Materials (IF=20.831) 2023, 54: 430-439.
5. Anode Interfacial Issues in Solid-State Li Batteries: Mechanistic Understanding and Mitigating Strategies. J. Wang, L. Chen, H. Li, F. Wu*. Energy & Environmental Materials (IF=15.122), 2023, 0, e12613
6. Fast Charge Storage Kinetics by Surface Engineering for Ni-Rich Layered Oxide Cathode. J. Wang, Z. Zhang, W. He, Z. Wang, S. Weng, Q. Li, X. Wang, S. Barg, L. Chen, H. Li, F. Wu*. Journal of Materials Chemistry A (IF=14.511), 2023, in press.
7. High-Capacity Sulfide All-Solid-State Lithium battery with Conversion-type Iron Fluoride Cathode. X. Wang, Z. Wang, L. Chen, H. Li, F. Wu*. Journal of Materials Chemistry A (IF=14.511), 2023, in press.
8. Toward Better Batteries: Solid-State Battery Roadmap 2035+. D. Wu, F. Wu*. eTransportation, (IF=13.661), 2023,16,100224.
9. Long-life High-capacity Lithium Battery with Liquid Organic Cathode and Sulfide Solid Electrolyte. J. Peng, D. Wu, H. Li, L. Chen & F. Wu* Battery Energy, 2023, 20220059.
10. Solid state ionics - selected topics and new directions. F. Wu, L. Liu, S. Wang, J. Xu, P. Lu, W. Yan, J. Peng, D. Wu, H. Li* Progress in Materials Science (IF=48.165), 2022, 126,100921.
11. Progress in Solvent-Free Dry-Film Technology for Batteries and Supercapacitors. Y. Li, Y. Wu, Z. Wang, J. Xu, T. Ma, L. Chen, H. Li*, F. Wu*. Materials Today (IF=31.041), 2022, 55,92-109.
12. Long-Life Lithium-Metal All-Solid-State Batteries and Stable Li Plating Enabled by In-situ Formation of Li3PS4 in SEI Layer. J. Xu, J. Li, Y. Li, M. Yang, L. Chen, H. Li, F. Wu*. Advanced Materials (IF=32.086), 2022, 2203281.
13. Long-life Sulfide All-solid-state Battery Enabled by Substrate-Modulated Dry-Process Binder. Y. Li, Y. Wu, T. Ma, Z. Wang, Q. Gao, J. Xu, L. Chen, H. Li, F. Wu*. Advanced Energy Materials (IF=29.698), 2022, 01732.
14. Air Stability of Sulfide Solid-state Batteries and Electrolytes. P. Lu#, D. Wu#, L. Chen, H. Li*, F. Wu*. Electrochemical Energy Reviews (IF=30.01), 2022, 5:3.
15. Improving Thermal Stability of Sulfide Solid Electrolytes: An Intrinsic Theoretical Paradigm. S. Wang, Y. Wu, H. Li, L. Chen, F. Wu*. Infomat (IF=25.405) 2022, 212316.
16. Wide-temperature, Long-cycling, and High-loading Pyrite All-solid-state Batteries Enabled by Argyrodite Thioarsenate Superionic Conductor. P. Lu, Y. Xia, G. Sun, S. Shi, Z. Sha, L. Chen, H. Li, F. Wu*. Advanced Functional Materials(IF=19.924), 2022, 2211211.
17. Thermal Stability between Sulfide Solid Electrolytes and Oxide Cathode. S. Wang, Y. Wu, T. Ma, L. Chen, H. Li, F. Wu*. ACS Nano (IF=18.9), 2022, 16, 10, 16158–16176.
18. Interfacial and Cycle Stability of Sulfide All-Solid-State Batteries with Ni-Rich Layered Oxide Cathodes. J. Wang, Z. Zhang, J. Han, X. Wang, L. Chen, H. Li, F. Wu*. Nano Energy (IF=17.881), 2022, 107528.
19. Doping Strategy and Mechanism for Oxide and Sulfide Solid Electrolytes with High Ionic Conductivity. Y. Wang, Y. Wu, Z. Wang, L. Chen, H. Li*, F. Wu*. Journal of Materials Chemistry A (IF=12.732) 2022, 10, 4517 - 4532.
20. Recent Progress of Solid-Sstate Lithium Batteries in China. D. Wu, L. Chen, H. Li, F. Wu*. Applied Physics Letters, 2022,121, 120502.
21. Air/water Stability Problems and Solutions for Lithium Batteries. M. Yang, L. Chen, H. Li*, F. Wu*. Energy Materials Advances, 2022, 9842651.
22. Stable Ni-rich layered oxide cathode for sulfide all-solid-state lithium battery. Y. Wang, Z. Wang, D. Wu, Q. Niu, P. Lu, T. Ma, Y. Su, L. Chen, H. Li, F. Wu*. eScience, 2022, 2, 537-545.
23. Progress in Lithium Thioborate Superionic Conductors. X. Zhu, Z. Zhang, L. Chen, H. Li. F. Wu*. Journal of Materials Research (invited paper), 2022, 37, 3269–3282.
24. Liquid-phase Synthesis of Li2S and Li3PS4 with Lithium-based Organic Solutions. J. Xu, Q. Wang, W. Yan, L. Chen, H. Li. F. Wu*. Chinese Physics B, 2022, 31,098203.
作 者 及 团 队 介 绍
第一作者:
彭健,男,本科毕业于东北师范大学,硕士毕业于北京交通大学,博士毕业于中科院物理所。研究方向为新型电极材料与新型硫化物固态电解质材料及电池研究。
王雪,男,硕士毕业于中国科学技术大学。
合作作者:
李泓:中科院物理所博士生导师。北京凝聚态物理guojia实验室副主任。科技部先进能源领域储能子领域主题专家,工信部智能电网技术与装备重点专项项目责任专家,guojia新能源汽车创新中心技术专家。guojia jiechu青年科学基金获得者。guojia重点研发计划新能源汽车试点专项动力电池项目,北京市科委固态电池重点项目,guojia自然科学基金委固态电池重点项目负责人。联合创办北京卫蓝新能源科技有限公司、溧阳天目先导电池材料科技有限公司、中科海钠科技有限公司、天目湖先进储能技术研究院有限公司,长三角物理研究中心有限公司。
主要研究领域包括:高能量密度锂离子电池、固态锂电池、电池失效分析、固体离子学。合作发表SCI论文380篇,引用超过27000次,H因子84。共申请中国发明专利100余项,已获授权中国发明专利50余项。
陈立泉:中科院物理所博士生导师。中国工程院yuanshi。北京星恒电源股份有限公司技术总监。曾任亚洲固体离子学会副主席,中国材料研究学会副理事长,2004年至今任中国硅酸盐学会副理事长。主要从事锂电池及相关材料研究,在中国首先研制成功锂离子电池,解决了锂离子电池规模化生产的科学、技术与工程问题,实现了锂离子电池的产业化。近年来,开展了全固态锂电池、锂硫电池、锂空气电池、室温钠离子电池等研究,为开发下一代动力电池和储能电池奠定了基础。
曾获guojia自然科学奖一等奖、中科院科技进步奖特等奖和二等奖,2007年获国际电池材料协会终身成就奖。2001年当选为中国工程院yuanshi。
通讯作者:
吴凡:中科院物理所博导、兼任共青团常州市委副书记。入选国家海外gaocengci人才引进计划、中科院海外jiechu人才引进计划及择优支持、江苏省jiechu青年基金。
中科院物理所吴凡团队热诚欢迎博士后、博士研究生、工程师报考/加入课题组(https://www.x-mol.com/groups/wu_fan)。
来信请联系:fwu@iphy.ac.cn。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
