大数跨境

Small观点:通过电场梯度与均匀的锂离子通量共同调控Li/Li+的空间分布以实现无枝晶锂金属阳极

Small观点:通过电场梯度与均匀的锂离子通量共同调控Li/Li+的空间分布以实现无枝晶锂金属阳极 科学材料站
2023-09-08
1
导读:Small观点:通过电场梯度与均匀的锂离子通量共同调控Li/Li+的空间分布以实现无枝晶锂金属阳极


文 章 信 息

通过电场梯度与均匀的锂离子通量共同调控Li/Li+的空间分布以实现无枝晶锂金属阳极

第一作者:廖岑景

通讯作者:邹儒佳*,陈惠芳*

单位:东华大学


研 究 背 景

锂(Li)金属电池因其卓越的能量密度而备受追捧。然而,由于锂离子分布不均以及锂离子在集流体上的沉积失控,锂离子会形成树枝状和显著的体积波动,从而阻碍了锂电池的实际应用。本文成功制备PAN-rGO-NH2 (PrGN),使其成为实现稳定锂剥离/电镀工艺的有效材料。PrGN 具有垂直排列通道的梯度结构,氨基的引入增强了其亲锂性。电极电场梯度促进了锂的底部沉积,而多孔 PAN 层中的垂直通道则调节了锂离子通量,从而在循环过程中实现了均匀的锂剥离/电镀行为。PrGN 的三维梯度层状结构是锂金属的理想宿主,可适应长期循环过程中的体积变化。这项研究代表着在实现实用、高性能锂金属电池方面取得的重大进展。


文 章 简 介

近日,来自东华大学的邹儒佳教授与陈惠芳教授课题组,在国际知名期刊Small上发表题为“Co-regulation of Li/Li+ Spatial Distribution by Electric Field Gradient with Homogenized Li-ion Flux for Dendrite-free Li Metal Anodes”的文章。该文章制备了一种新型的集流体PrGN。这种具有垂直孔道集流器可均匀锂离子通量,梯度结构可促进自下而上的锂沉积行为,从而实现锂金属电池的卓越性能。

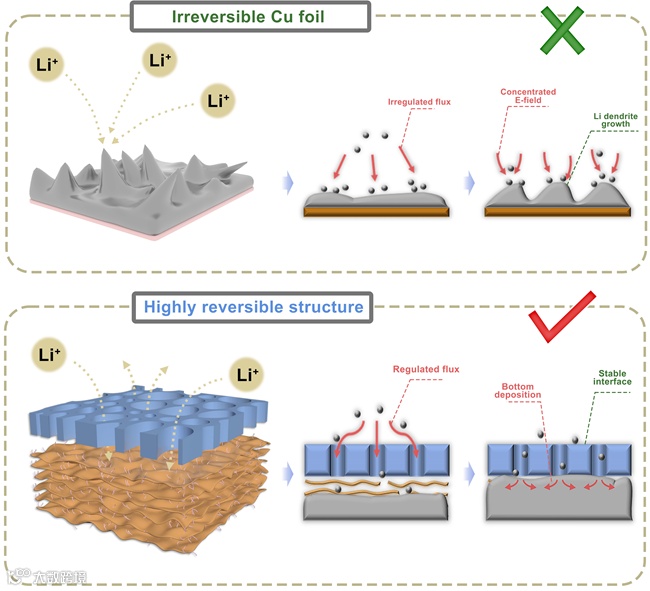

图1. PrGN集流体调控锂沉积行为示意图。


本 文 要 点

要点一:PrGN电场梯度结构的制备与表征

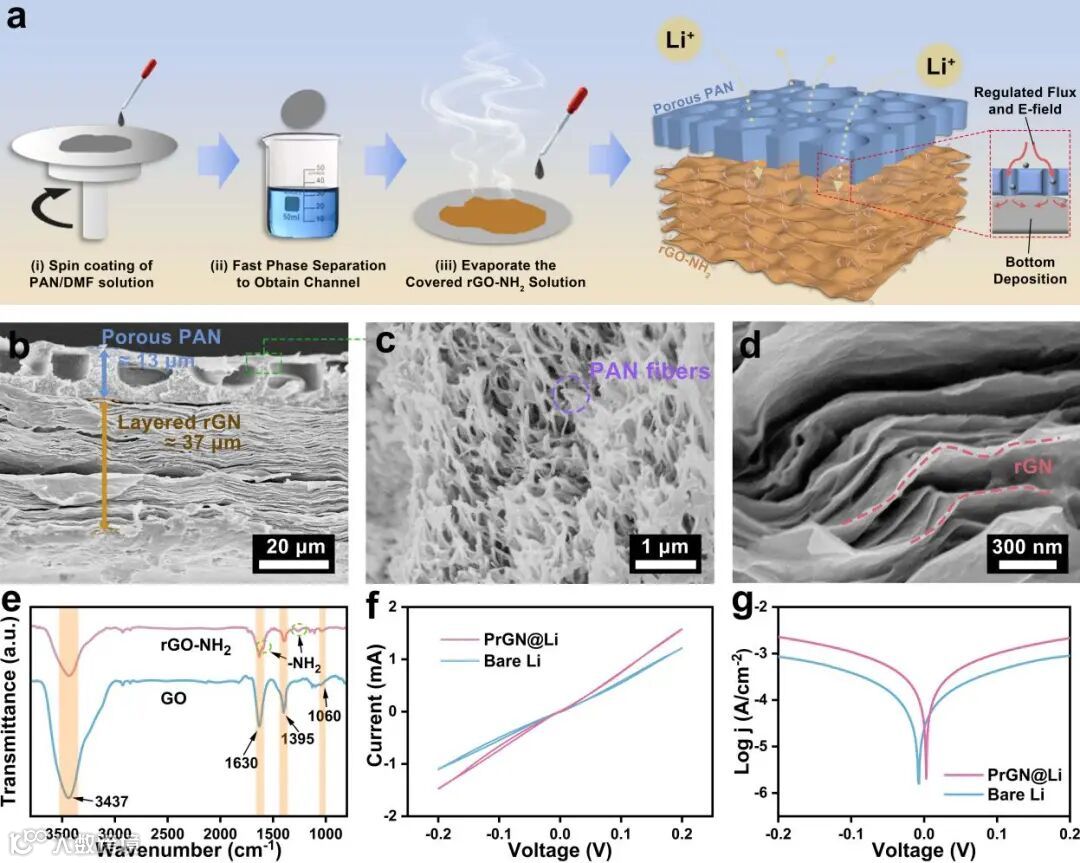

图 2a 展示了PrGN 薄膜的制备过程。PrGN 的微观结构由SEM表征。如图 2b 所示,侧视图显示 PAN 和 rGN 的厚度分别为 ~13 μm 和 ~37 μm,PrGN 电极的整体厚度为 ~50 µm。图2e中红外光谱的结果表明,-NH2通过亲核取代置换了环氧碳和-OH 基团的 β 碳。因此,GO 会发生还原,并形成新的化学键,从而生成胺功能化石墨烯。

图2. (a) PrGN 制造过程示意图。(b-d) 不同放大倍数的 PrGN 截面SEM图像。(e) GO 和 rGO-NH2 的傅立叶变换红外光谱。(f) Bare Li和 PrGN@Li 对称电池的 CV 测试曲线和 (g) Tafel 曲线。


要点二:观察镀锂后电极的SEM图像以验证PrGN对锂沉积行为的调控

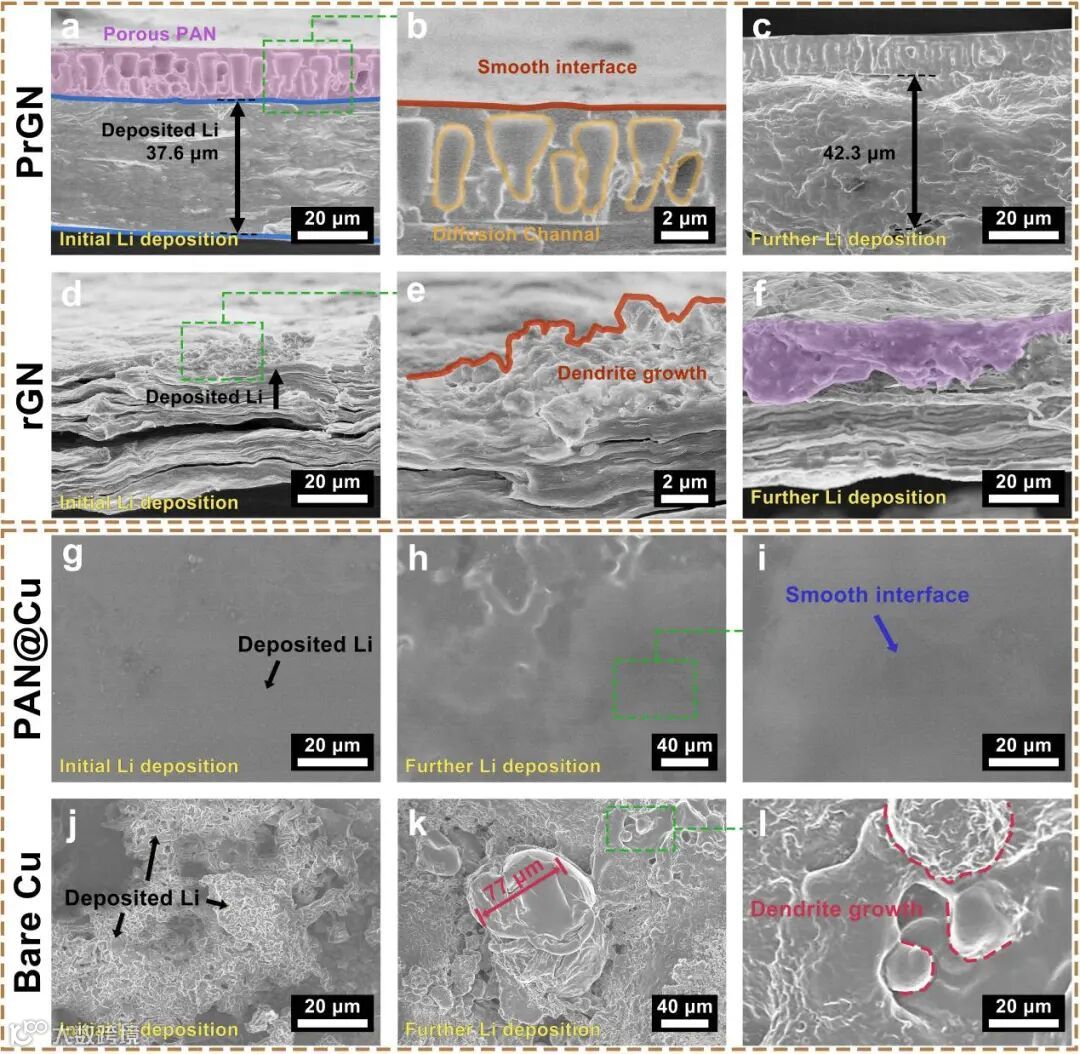

我们对镀锂后电极的形态演变进行了扫描电镜观察。当使用协同的 PrGN 多层结构作为保护层时,金属锂的生长形成电化学反应界面的过程明显稳定(图 3a-b)。在锂电镀过程的初始阶段,锂离子穿过集流体顶部的扩散通道,随后在电场梯度的作用下沉积到底部,从而形成光滑的界面。进一步电镀可保持多层膜原有的均匀形态和紧密的界面结合(图 3c)。这种稳定的沉积行为得到了直观的证实,并可解释为多孔 PAN 在反应界面上产生的锂离子通量的均匀分布。

图3. PrGN 电极(a-c)和 rGN 电极(d-f)镀锂过程中每一步锂沉积行为的截面 SEM 图像。PAN@Cu 电极(g-i)和Bare Cu电极(j-l)镀锂过程中每一步锂沉积行为的俯视 SEM 图像。


要点三:通过原位光学显微镜对锂沉积机理分析

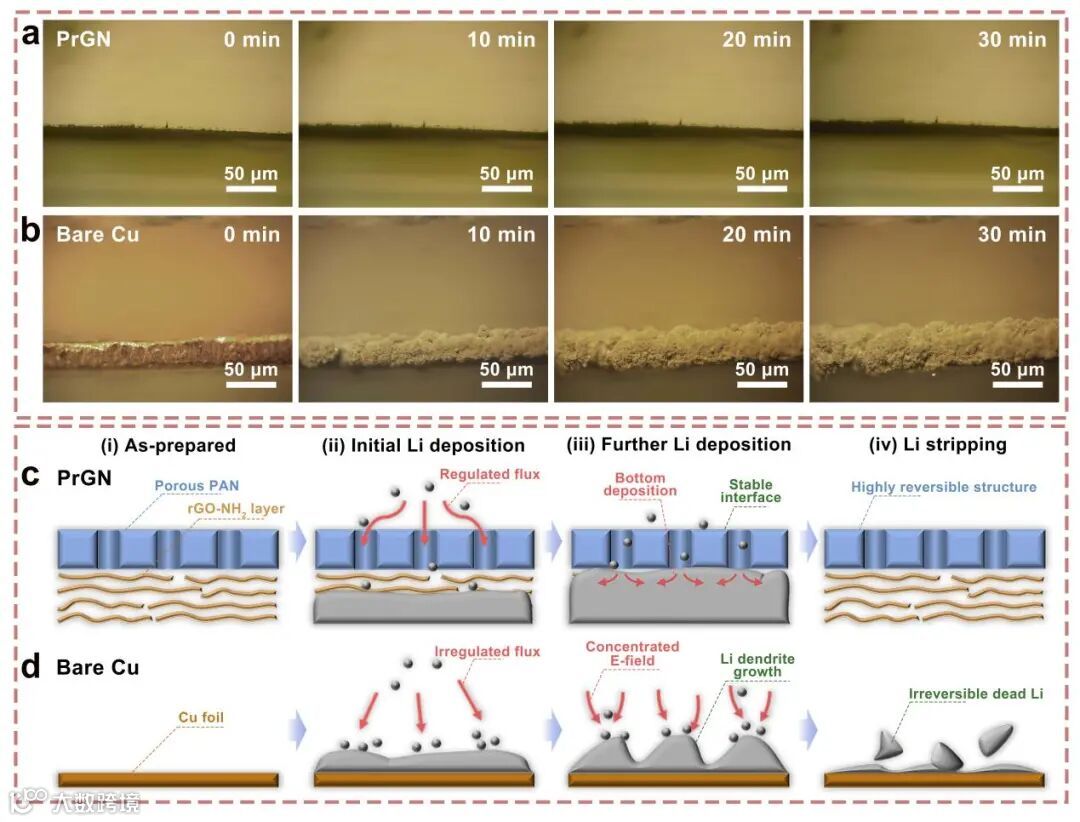

我们利用光学显微镜对 PrGN 和未加修饰的铜电极的形态变化进行了细致的观察。在以 5 mA cm-2 的电流密度下镀锂,电极结构的实时变化清晰可见。如图 4a-b 所示,在锂沉积之前,PrGN 和Bare Cu电极都显示出干净平整的表面。PrGN 的梯度结构引导锂在电极内部沉积,因此表面光滑,厚度略有增加,形态随时间的推移相对不变(图 4a)。相比之下,由于存在局部热点,裸铜电极在锂电镀 10 min后会出现不均匀沉积。随后,球形树枝状锂结构在局部热点逐渐生长(图 4b)。随着时间的推移,这些球形锂结构变得越来越大,从而形成疏松多孔的结构。

图4. (a-b) PrGN 和Bare Cu电极在 5 mA  cm-2 下进行镀锂时的图像。(c-d) PrGN 保护锂金属阳极的机理图。


要点四:全电池性能

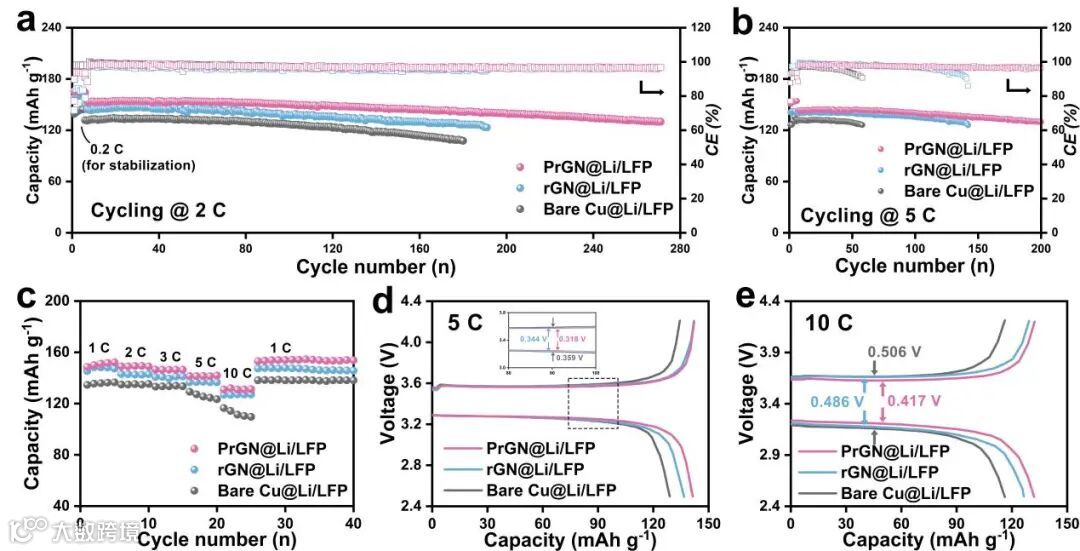

为了评估 PrGN@Li 阳极在实际电池应用中的潜力,将 PrGN@Li、rGN@Li 和裸 Cu@Li 阳极与磷酸铁锂(LFP)阴极组装成全电池并进行测试。如图5a所示,PrGN@Li/LFP 全电池的初始容量为 153.2 mA h g-1,在 2 C 下循环 270 次后,容量保持率为 129.9 mA h g-1,每个循环的容量衰减率仅为 0.056%。相比之下,rGN@Li/LFP 全电池的初始容量为 144.5 mA h g-1,在 190 个循环后降至 123.5 mA h g-1,每个循环的容量衰减率为 0.076%。Bare Cu@Li/LFP 全电池的初始容量仅为 131.2 mA h g-1,每个循环的衰减率为 0.099%。PrGN@Li/LFP全电池显示出优异的电化学性能。

图5. 在 (a) 2 C 和 (b) 5 C 条件下,PrGN@Li/LFP、rGN@Li/LFP 和Bare Cu@Li/LFP 全电池随循环次数变化的容量变化; (c-e) PrGN@Li/LFP、rGN@Li/LFP 和Bare Cu@Li/LFP 全电池的倍率性能和电压曲线比较。


文 章 链 接

Co-regulation of Li/Li+ spatial distribution by electric field gradient with homogenized Li-ion flux for dendrite-free Li metal anodes

https://onlinelibrary.wiley.com/doi/epdf/10.1002/smll.202305085


通 讯 作 者 简 介

邹儒佳 教授简介:邹儒佳教授,东华大学,博士生导师、上海市东方学者特聘教授、上海市浦江学者、香江学者、材料学院无机系系主任。一直致力于纳米材料TEM下显微结构与原位材料性能等研究。在Prog. Mater. Sci、Acc. Chem. Res.、Adv. Mater.、Nano Lett.等著名学术期刊发表SCI论文150余篇,主持20多项国家及省部级项目。


陈惠芳 教授简介:陈惠芳教授,东华大学,博士生导师、一直从事碳基材料制备及应用研究,主持20多项国家及省部级项目,获国家科技进步一等奖等多项科技奖励。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 9163
粉丝 0
科学材料站
总阅读9.0k
粉丝0
内容9.2k
