华中科大卢兴、张盼盼团队与德累工大冯新亮团队AM：二维共轭MOF固碘用于高性能NH4+混合型超级电容器

科学材料站

2023-09-05

导读：华中科大卢兴、张盼盼团队与德累工大冯新亮团队AM：二维共轭MOF固碘用于高性能NH4+混合型超级电容器

文章信息

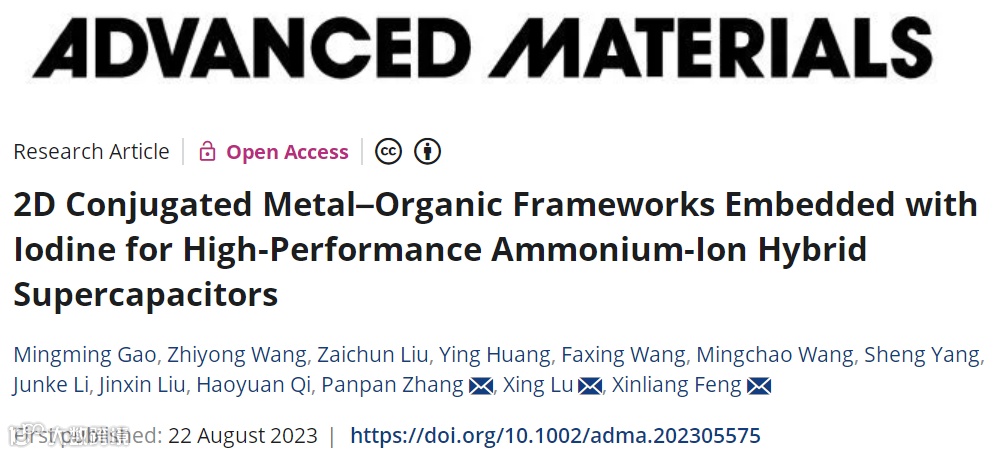

二维共轭MOF固碘用于高性能NH₄⁺混合型超级电容器

第一作者：高明明，王志勇

通讯作者：张盼盼*，卢兴*，冯新亮*

单位：华中科技大学，德累斯顿工业大学

研究背景

与金属载流子（如：Li⁺、Na⁺、K⁺、Mg²⁺、Zn²⁺）相比，NH₄⁺具有成本低、元素丰富、环境友好，低摩尔质量和小的水合半径等优点，在电解液中具有快速的电子迁移率，是新兴的非金属电荷载体。但是目前关于NH₄⁺存储的研究仍未受到广泛关注，寻找合适的电极材料来实现NH₄⁺存储的快速扩散动力学仍然是一个巨大的挑战。近期，二维共轭金属-有机框架材料（c-MOFs）由于具有大比表面积、高电导率、规则孔径，在超级电容器领域引起广泛关注，但是目前还没有报道将二维c-MOFs应用于NH₄⁺存储，开发设计c-MOFs作为电极材料对于制备高性能NH₄⁺超级电容器具有重要意义。

文章简介

近日，华中科技大学卢兴教授（通讯作者）、张盼盼教授（通讯作者）与德国德累斯顿工业大学冯新亮教授（通讯作者）等人报道了一种用于固定碘的二维c-MOF Cu-HHB作为NH₄⁺混合超级电容器的高性能正极材料。该c-MOF Cu-HHB具有优异的导电性、高孔隙结构和丰富的Cu-O₄活性位点，Cu-O₄同时作为氧化还原活性中心和吸附碘化物物种的位点。固碘后的Cu-HHB/I₂在1 M (NH₄)₂SO₄ 电解液中具有显著的面积比电容111.7 mF cm⁻²（0.4 mA cm^-2）。实验结果和理论计算表明，Cu-HHB中的Cu-O₄位点在结合多碘化物和抑制其溶解方面起着关键作用，并有助于吸附碘化物产生较大的赝电容。与多孔MXene负极组装的NH₄⁺混合超级电容器展现出优异的能量密度（31.5 mWh cm^-2）和长期循环稳定性，在10,000次循环后电容保留率为89.5%。该研究工作近期发表在国际顶级期刊Advanced Materials上，题为“2D Conjugated Metal–Organic Frameworks Embedded with Iodine for High-Performance Ammonium-Ion Hybrid Supercapacitors”。

本文要点

要点一：Cu-HHB/I₂形貌结构表征

Cu-HHB/I₂通过熔融扩散法得到，采用SEM、HR-TEM、PXRD、XPS等测试手段对其结构和形貌进行表征，同时辅助以理论计算，结果表明Cu-HHB表现为AB方式堆叠，孔径为1.2 nm，并且具有优异的导电性。Cu-HHB在锚定I₂之后，不会破坏其原有结构。（图1）

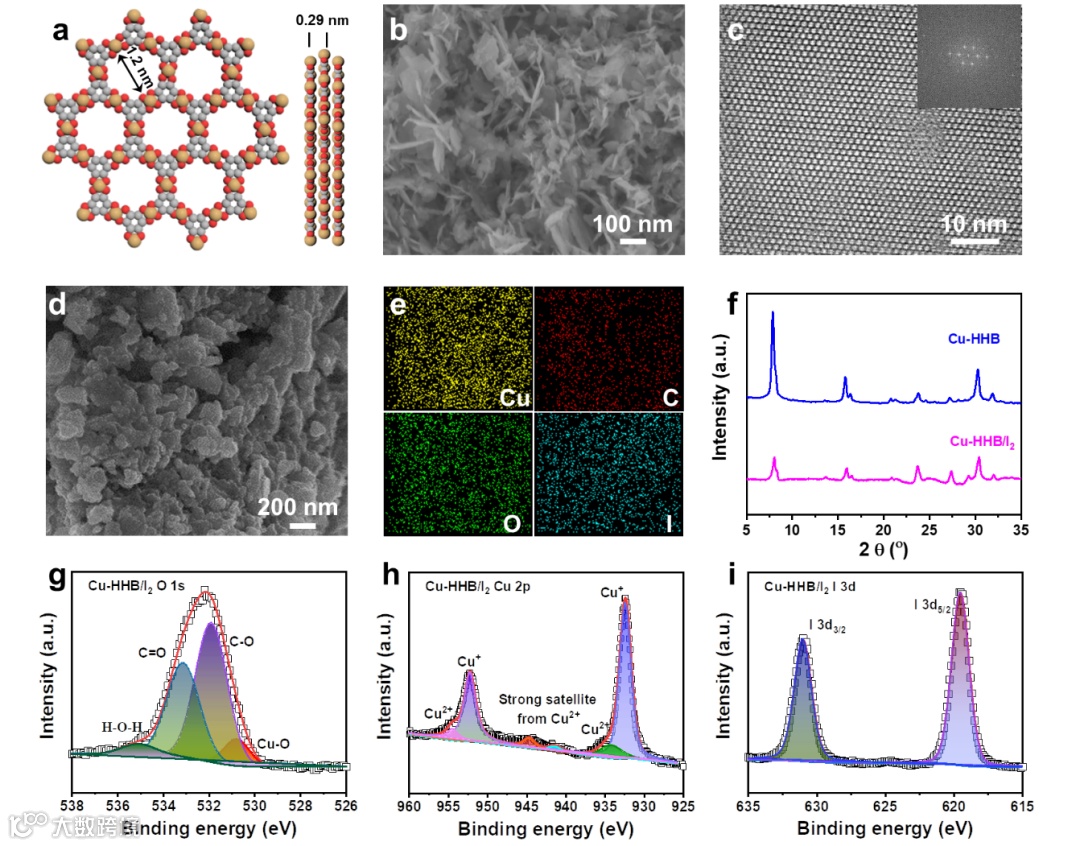

Figure 1. Synthesis and characterizations of Cu-HHB and Cu-HHB/I₂. a) The unit-cell structures of Cu-HHB derived using AB slipped-parallel stacking models. Brown, orange, and grey spheres represent Cu, O, and C atoms, respectively. b) SEM image of Cu-HHB. c) AC-HRTEM image of Cu-HHB. Inset: corresponding FFT image. d, e) SEM image of Cu-HHB/I₂ and corresponding EDX elemental mapping analysis. f) PXRD patterns of Cu-HHB and Cu-HHB/I₂. g-i) High-resolution XPS spectra of O 1s, Cu 2p, and I 3d for Cu-HHB/I₂.

要点二：Cu-HHB/I₂赝电容行为

通过三电极系统对Cu-HHB/I₂电极在1 M (NH₄)₂SO₄电解液中进行电化学性能测试，循环伏安CV曲线显示出多个氧化还原峰，通过动力学分析表明，赝电容行为主要归功于Cu-HHB的Cu-O₄和多碘化物物种，电极的比容量也高达111.7 mF cm^-2（0.4 mA cm^-2），循环10000圈后，容量保持率为91.0%（图2）。

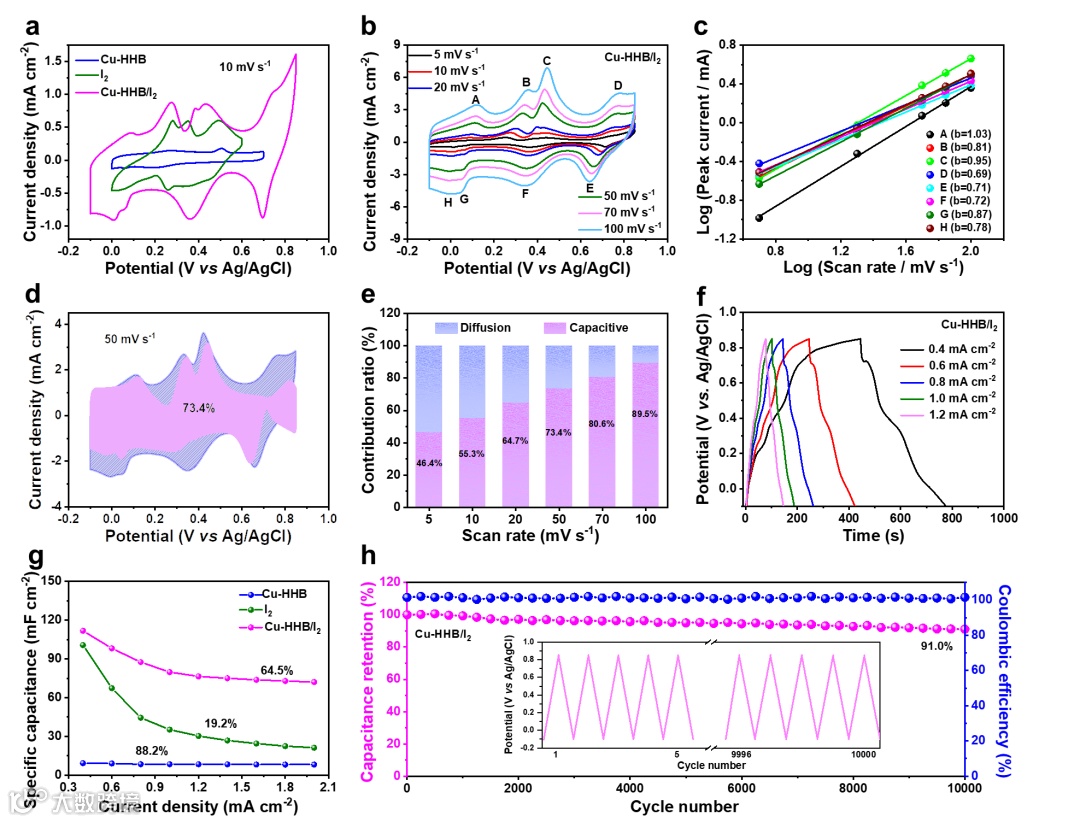

Figure 2. Electrochemical performance of the Cu-HHB/I₂ electrode in 1 M (NH₄)₂SO₄ electrolyte. a) CV curves of the Cu-HHB, I₂, and Cu-HHB/I₂ electrodes at 10 mV s^–1. b) CV curves at scan rates from 5 to 100 mV s−1. c) Relationship between log(i) and log(v) from 5 to 100 mV s^–1. d) CV curve of the Cu-HHB/I₂ electrode with separation between the total current and the capacitive (pink) current at 50 mV s^–1. e) Normalized contribution ratios of the capacitive (pink) and diffusion-controlled (blue) currents as a function of scan rate. f) GCD curves at different current densities of 0.4−1.2 mA cm^–2. g) Specific capacitances of the Cu-HHB, I₂, and Cu-HHB/I₂ electrodes calculated from GCD curves as a function of current density. h) Cycling stability and Coulombic efficiency of the Cu-HHB/I₂ electrode at 2 mA cm^{^–2} for 10,000 cycles. The inset shows the first five and the last five GCD curves.

要点三：Cu-HHB/I₂储能机理

为探明Cu-HHB/I₂的储能机理，我们对其进行了非原位XPS测试，证实了Cu-O₄和多碘化物物种作为氧化还原活性位点贡献的赝电容。同时Cu-HHB/I₂电极具有优异的循环性能，表明在循环过程中碘、碘化物和多碘化物离子在水溶液中的溶解程度有限。结合DFT理论计算，Cu位点对碘化物具有良好的锚定作用，有效抑制了碘在NH₄⁺水溶液中的扩散。（图3）

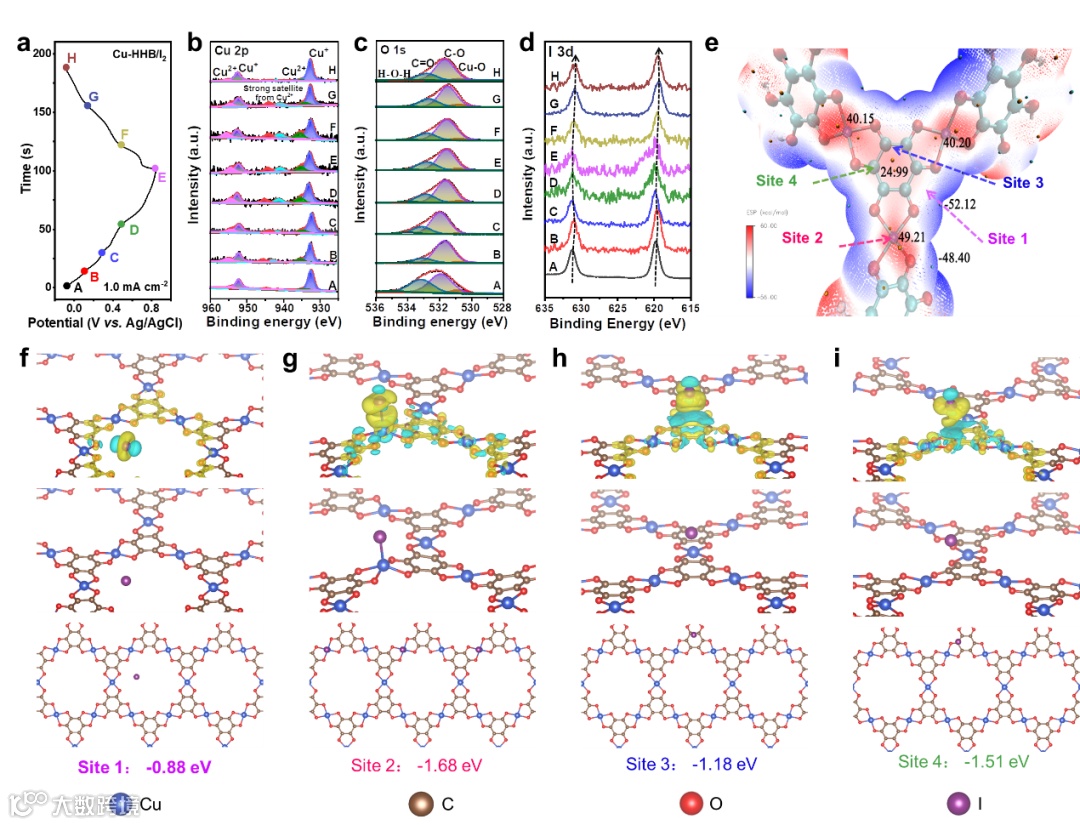

Figure 3. Charge-storage mechanism of Cu-HHB/I₂. a) GCD curve of the Cu-HHB/I₂ electrode at a current density of 1.0 mA cm^–2 and the corresponding ex situ b) Cu 2p, c) O 1s, and d) I 3d XPS spectra of the Cu-HHB/I₂ electrode at different charge/discharge potentials. e) Calculated MESP distribution of Cu-HHB. f-i) The comparison of optimized different sites for iodide adsorption energy in Cu-HHB.

要点四：Cu-HHB/I₂//P-MXene非对称NH₄⁺超级电容器

为证明Cu-HHB/I₂潜在的商业应用价值，以Cu-HHB/I₂为负极、多孔MXene（P-MXene）为正极、1M (NH₄)₂SO₄为电解液，组装成非对称超级电容器。器件拥有1.6 V的宽电压，能量密度可达31.5 mWh cm^-2，循环10000圈容量还能保持89.5%，展现出良好的电化学性能（图4）。

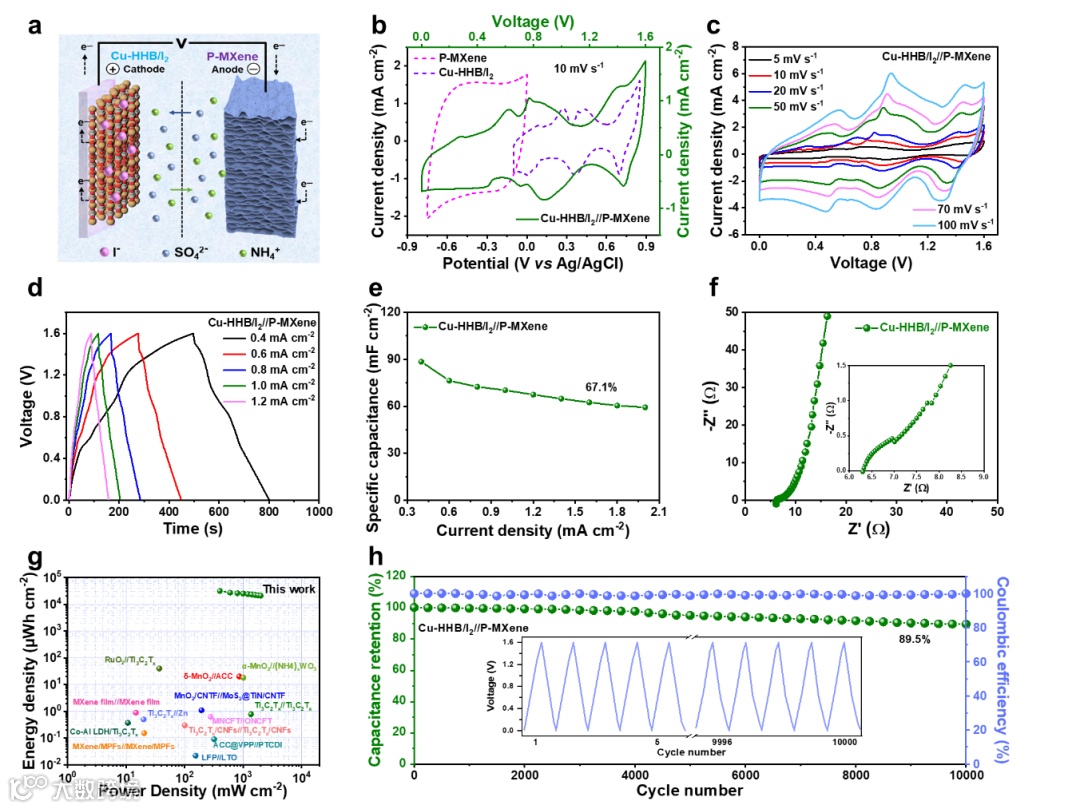

Figure 4. Electrochemical performance of Cu-HHB/I₂//P-MXene NH₄⁺ HSCs. a) Schematic illustration of the Cu-HHB/I₂//P-MXene NH₄⁺ HSCs. b) CV curves of Cu-HHB/I₂ cathode, P-MXene anode, and Cu-HHB/I₂//P-MXene NH₄⁺ HSC at 10 mV s^–1. c) CV curves at different scan rates of 5−100 mV s^–1. d) GCD curves at different current densities of 0.4−1.2 mA cm^–2. e) Specific capacitances calculated from different current densities. f) Nyquist plots. g) Ragone plots of Cu-HHB/I₂//P-MXene NH₄⁺ HSCs in comparison with other reported HSCs. h) Cycling stability and Coulombic efficiency of Cu-HHB/I₂//P-MXene NH₄⁺ HSCs at 2 mA cm^–2 for 10,000 cycles. The inset shows the first five and the last five GCD curves.

文章链接

Two-Dimensional Conjugated Metal-Organic Frameworks Embedded with Iodine for High-Performance Ammonium-Ion Hybrid Supercapacitors

https://doi.org/10.1002/adma.202305575
