重庆大学党杰教授、吕学伟教授，SMALL观点：高性能电解水制氢催化剂设计：一种综合评估策略

第一作者：汪锰，马万森

通讯作者：党杰*

单位：重庆大学材料科学与工程学院/钒钛冶金及新材料重庆市重点实验室

开发非贵金属高效制氢电催化剂对于降低制氢成本至关重要。本文提出了一种综合考虑氢吸附/解吸和脱氢动力学计算化学指标的策略，以评估电催化剂的析氢性能。在该策略的指导下，通过双过渡金属掺杂策略构建了一系列催化剂。密度泛函理论（DFT）计算和电化学实验证明，钴钒共掺杂的 Ni₃N 是碱性电解水制氢的理想催化剂。具体来说，钴钒共掺杂 Ni₃N在碱性电解质和碱性海水中分别只需要 10 mV 和 41 mV 的电压，就能达到 10 mA cm^-2 的电流密度。此外，它还能在 500 mA cm^-2 的工业大电流密度下长期稳定运行。重要的是，这一评估策略被扩展到单金属掺杂的 Ni₃N，并发现它仍然具有显著的通用性。这项研究不仅提出了一种用于碱性电解质/海水电解的高效非贵金属基电催化剂，还为高性能电解水催化剂的设计提供了重要策略。

近日，来自重庆大学的党杰教授、吕学伟教授等人，在国际知名期刊SMALL上发表题为“Designing Efficient Non-Precious Metal Electrocatalysts for High-Performance Hydrogen Production: A Comprehensive Evaluation Strategy”的文章。该文章提出了一种综合考虑氢吸附/解吸和脱氢动力学计算化学指标的策略，并在该策略的指导下，构建了一系列高性能非贵金属基电催化剂。此外，该策略的普适性也得到推广与验证。

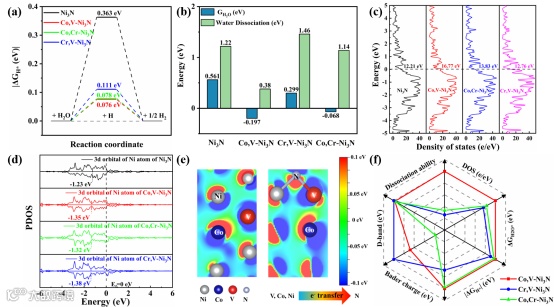

首先计算了不同催化剂的H吸附能、H₂O吸附和解离能、不同催化剂的DOS和PDOS以及相应的d带中心、电荷密度差等。将计算结果采用雷达图进行归一化展示，发现Co,V-Ni₃N具有最佳的理论HER电催化活性。

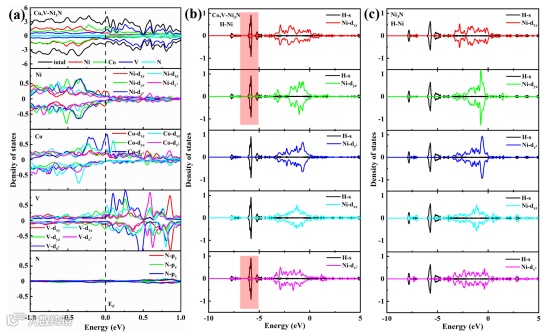

局部态密度计算表明，Co、V 的掺杂元素与Ni₃N的Ni、N轨道之间存在很强的轨道重叠，这有效地证明了 Co、V与Ni₃N衬底之间存在很强的相互作用。此外，N元素对DOS的贡献最小，而 Co,V-Ni₃N 中的 Co 和 V 元素对 DOS 有显著影响。在费米能级附近的所有 Ni-3d、Co-3d 和 V-3d轨道中，Ni-dxy、Co-dz2 和 V-dxz 轨道的电子态强度更大，对 Co,V-Ni₃N 的 DOS贡献最大。通过分析Co，Cr-或 Cr，V-Ni₃N的DOS和轨道，可以得到类似的结果，即过渡金属掺杂可以调节电导率并进一步提高电化学活性。

对于Co、V-Ni₃N，探讨了H* 的s轨道与Ni、Co和V的d轨道的PDOS。H-s/Ni-dxy、H-s/Ni-dyz、H-s/Ni-dx2、H-s/V-dxy、H-s/V-dz2和 H-s/V-dxz的耦合都很强，但 H-s 与 Co-d 的耦合可以忽略不计。考虑到 Ni 原子与 V 原子的比例为 90/5，吸附的 H-s 应主要与 Ni-dxy、Ni-dyz 和 Ni-dx2相互作用，这意味着吸附的H主要在 Ni 位点上。上述轨道分析表明，过渡金属的掺杂调整了催化剂表面的氢吸附位点。

采用水热与氮化的手段合成一系列双掺杂催化剂。所合成的Co,V-Ni₃N呈现出明显的纳米薄片阵列，进而暴露出更多的活性位点，有利于电催化反应的高效进行。

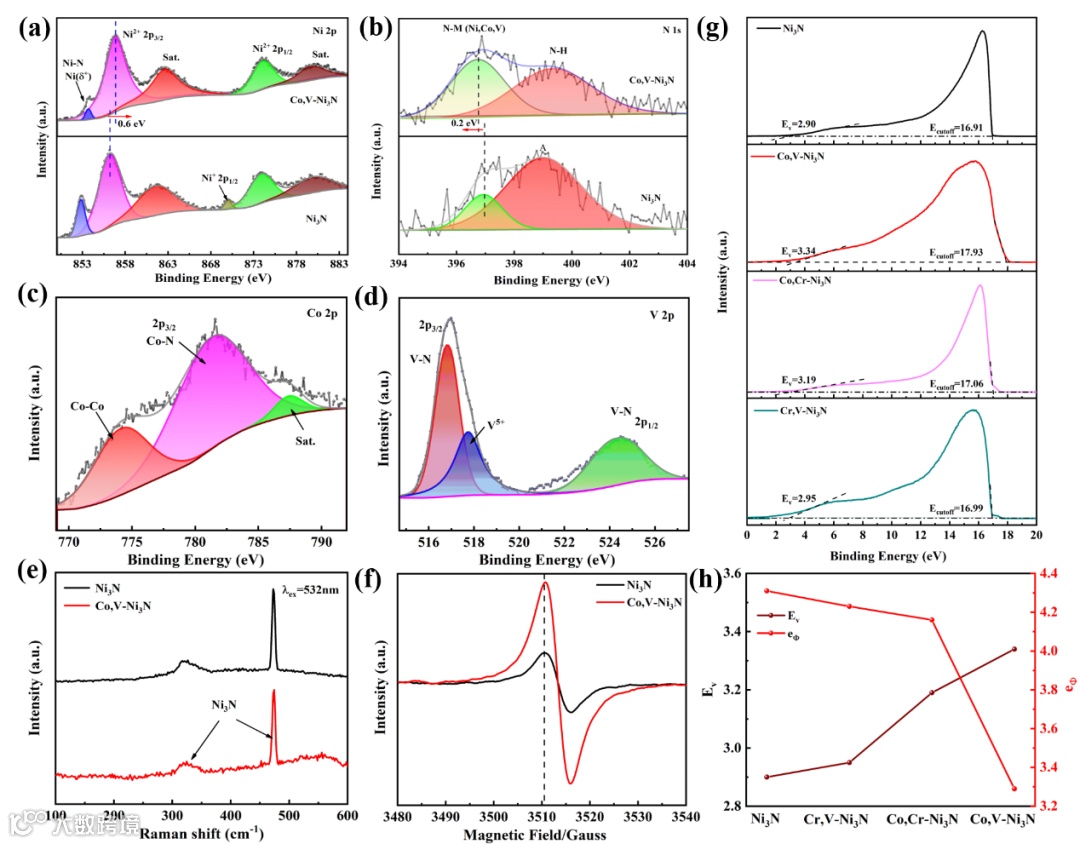

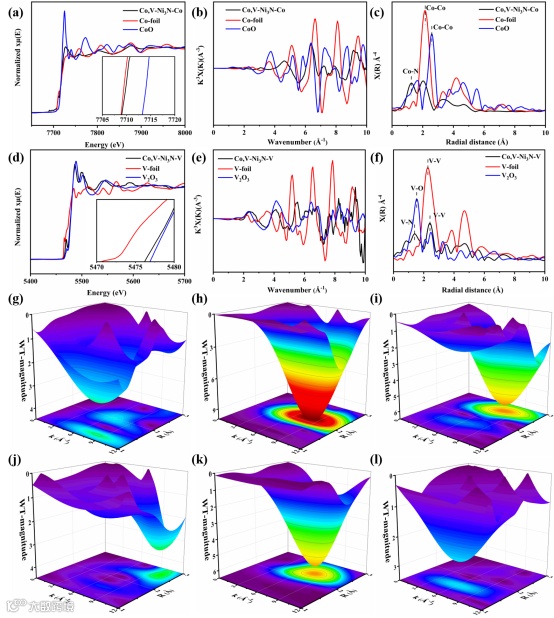

XPS图谱中，Ni 2p和N 1s光谱中峰值位置的移动表明 Ni 周围的电子转移到了N，这反过来又导致 Ni+ 失去电子并转化为 Ni²⁺。在 HER 过程中，Ni₃N 的活性位点是 Ni 阳离子，Ni²⁺ 在加速 HER 的动力学速率方面发挥了作用。因此，可以认为掺杂促使催化剂活性位点暴露，进而提高了 HER 活性。此外，掺杂过渡金属后，Co、V-Ni₃N 的信号在 EPR 光谱中明显增强和变宽，表明其缺陷浓度增加。UPS图谱中，Co,V-Ni₃N 的 eΦ 最低。eΦ 的降低促进了催化剂内部的电子转移，从而提高了 HER 活性，这与理论计算结果一致。Co,V-Ni₃N 的 EV 值最大，价带最大值的增加表明过渡金属掺杂后电催化剂的 ΔG 变小，从而促进了中间产物和 H2 的解吸。进一步采用同步辐射测试证明了钴和钒的成功掺杂以及配位环境。

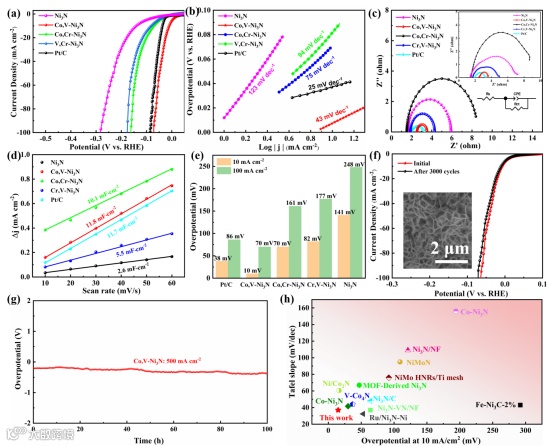

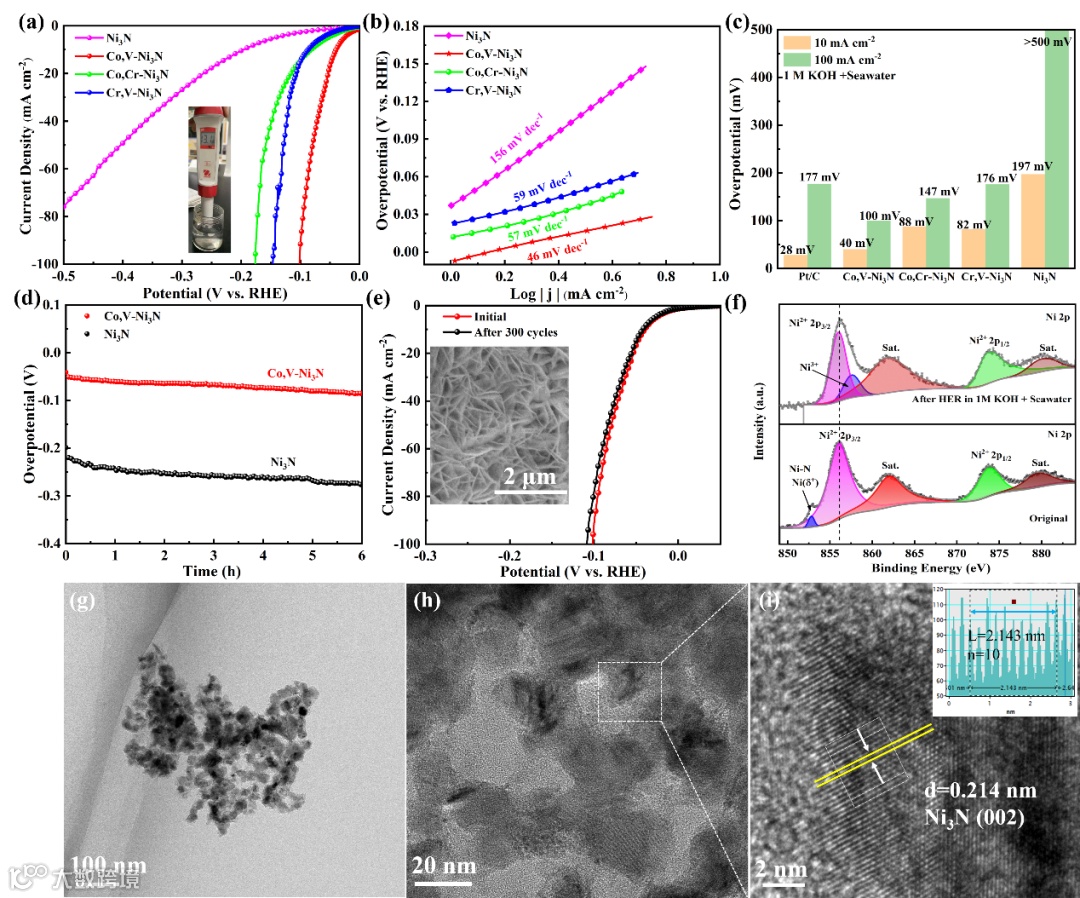

所制备的催化剂展现出可与贵金属催化剂媲美的析氢活性。Co,V-Ni₃N在碱性电解质和碱性海水中分别只需要 10 mV 和 41 mV 的电压，就能达到 10 mA cm^-2 的电流密度。此外，它还能在 500 mA cm^-2 的工业大电流密度下长期稳定运行。

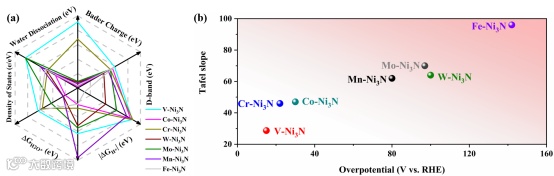

将该策略推广到不同单一过渡金属掺杂Ni₃N的体系中，发现与其他单一过渡金属掺杂的Ni₃N相比，V-Ni₃N表现出优异的 ΔGH*、水解离能和导电性。在综合评估中，V-Ni₃N 在雷达图中的面积最大，这表明它具有理论上最佳的HER催化活性。而在电化学测试中，V-Ni₃N 的HER过电位最低，动力学也最优。这充分说明该评价体系是合理而有意义的，有助于我们高效地筛选出优秀的析氢催化剂，加速下一代制氢催化剂的开发。

Designing Efficient Non-Precious Metal Electrocatalysts for High-Performance Hydrogen Production: A Comprehensive Evaluation Strategy

党杰，重庆大学教授/博导，国家自然科学基金优秀青年基金、霍英东教育基金会高等院校青年教师基金获得者，入选中国科协青年人才托举工程；获教育部科技进步一等奖、全国高校冶金院长奖、四川省冶金青年科技奖、中国有色金属工业科学技术奖一等奖等奖励。主要从事氢及氢冶金、资源高值化利用方向的研究工作。主持国家自然科学基金3项、国家重点研发计划青年科学家项目任务1项、国家重点研发计划项目子课题2项、省部级及企业联合攻关项目10余项。以第一/通讯作者在Adv. Funct. Mater.、ACS Nano、Nano Energy、J. Energy Chem.、Small等刊物共发表SCI论文60余篇，授权发明专利30件。担任Transactions of Nonferrous Metals Society of China、中国有色金属学报、中国冶金、钢铁钒钛等期刊编委/青编委。任中国金属学会冶金物化分会委员、铁合金分会委员，中国再生资源产业技术创新战略联盟专委会委员、河北省钒钛产业技术研究院专家指导委员会委员等。

重庆大学多金属绿色提取冶金研究组

欢迎相关研究方向的博士毕业生以弘深青年教师身份加入重庆大学多金属矿绿色提取冶金研究组或材料学院储能材料系，年薪可达40万。
