中国地质大学（武汉）/中南大学唐爱东、杨华明教授AM：天然黏土衍生的反Weberite结构的三元氟化物助力锂硫软包电池

第一作者：张士林

通讯作者：唐爱东*，杨华明*

单位：中南大学，中国地质大学（武汉）

电能的转换与存储是低碳社会日益关注的问题之一，石油和化石燃料的枯竭，以及电动汽车的兴起，促使科学家们开发可持续的电能存储系统。锂硫电池具有高的理论比容量（1675 mAh·g^-1），电池能量的质量密度与体积密度分别高达2600 Wh·kg^-1与2800 Wh·L^-1，而且硫是天然丰富的，具有成本效益和生态友好性。因此锂硫电池已经成为下一代储能系统最有前途的候选者之一。近年来，为了推动锂硫电池的商业化应用进程，实用的锂硫软包式电池受到了越来越多的关注，而锂硫软包电池需要产生接近400 Wh·kg^-1的质量能量密度（WG），才能真正与商用锂离子电池竞争。尽管在锂硫纽扣电池水平上，各种优异的电催化剂/吸附剂作为硫阴极主体已经取得了显著的进展，但锂硫软包电池的能量密度和循环稳定性仍难以令人满意，其中一个原因是厚硫阴极中低效的锂离子传输，在低电解质/硫（E/S）和负/正（N/P）比下，加剧了穿梭效应和缓慢的硫氧化还原反应动力学等难题。

近日，来自中国地质大学（武汉）/中南大学的唐爱东、杨华明教授，在国际知名期刊Advanced Materials上发表题为“Palygorskite-Derived Ternary Fluoride with 2D Ion Transport Channels for Ampere Hour-Scale Li-S Pouch Cell with High Energy Density”的研究文章。该文章基于黏土矿物凹凸棒石衍生出一种具有快离子传输-强多硫化物捕获集成的新型三元氟化物MgAlF₅·2H₂O，锚定在具有连通管腔的氮掺杂空心碳骨架上（MgAlF₅·2H₂O/NIHC）。

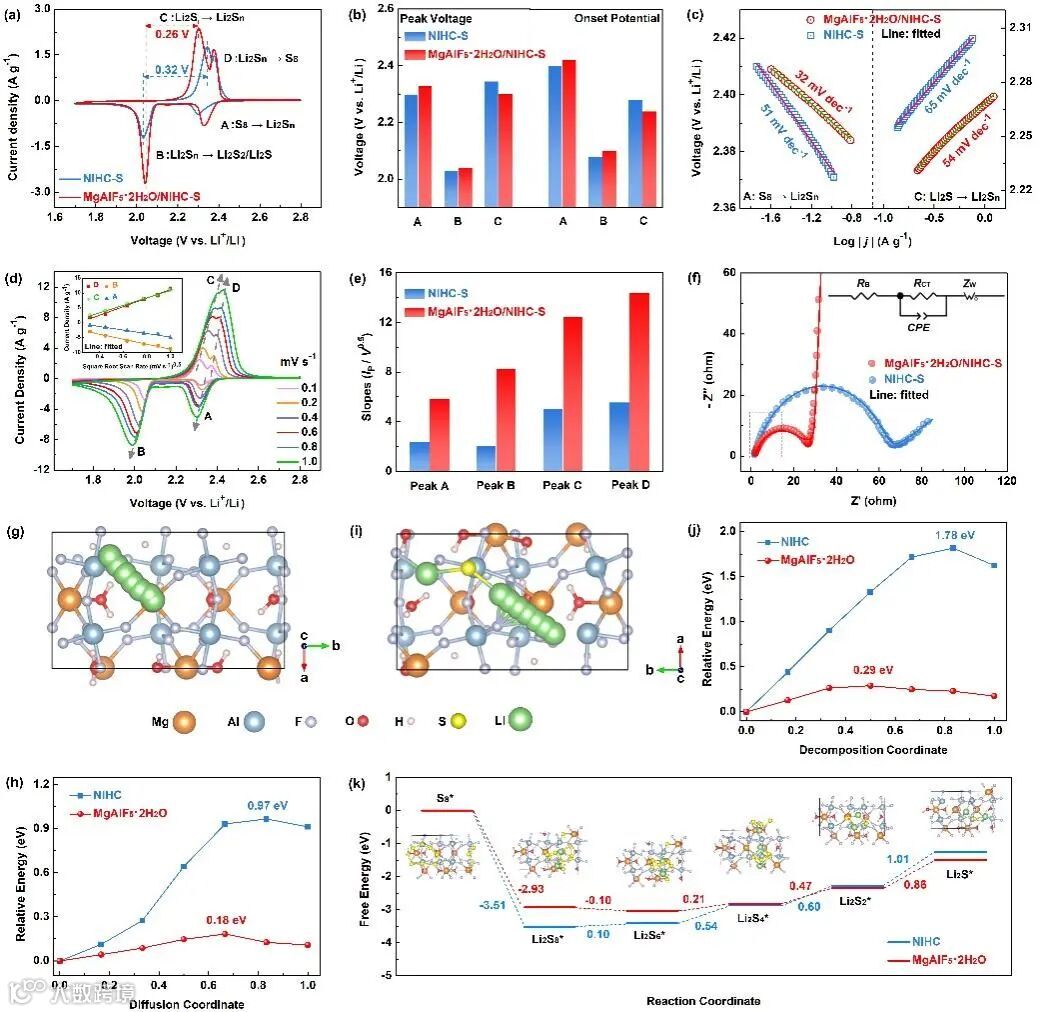

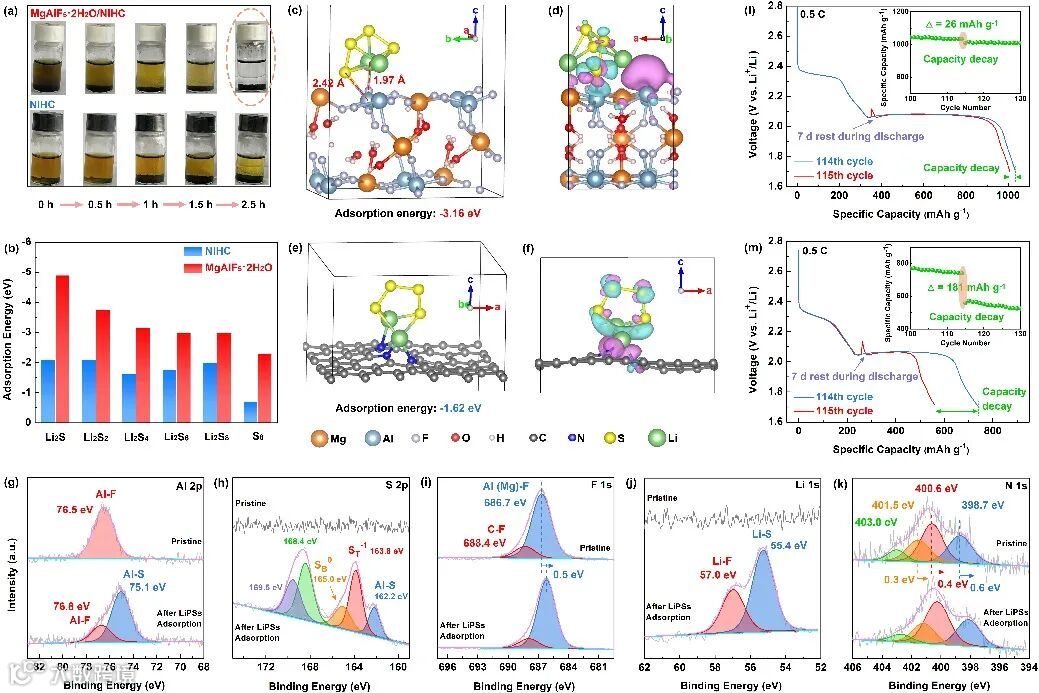

MgAlF₅·2H₂O具有反Weberite型晶体框架，其中角共享的[AlF₆]-[MgF₄ (H₂O)₂]八面体单元延伸形成了分别沿[100]和[010]方向的二维锂离子通道，其中锂离子的扩散路径沿着通道且靠近[MgF₄ (H₂O)₂]八面体的-OH₂顶点位。应用于锂硫电池，LiTFSI（Li-S电解质中的锂盐）锂化的MgAlF₅·2H₂O显著提升了高S负载量和低E/S和N/P下电极中高效的锂离子传输，加速了硫的氧化还原反应动力学，提高硫的利用率。同时，强极性的MgAlF₅·2H₂O通过化学吸附捕获多硫化物以抑制穿梭效应。因此，1.97 A h容量的锂硫软包电池可实现386 Wh kg⁻¹的高能量密度。这项工作开发了一种新型的离子导体，并为设计实用的锂硫软包电池提供了独特的见解和新的材料。

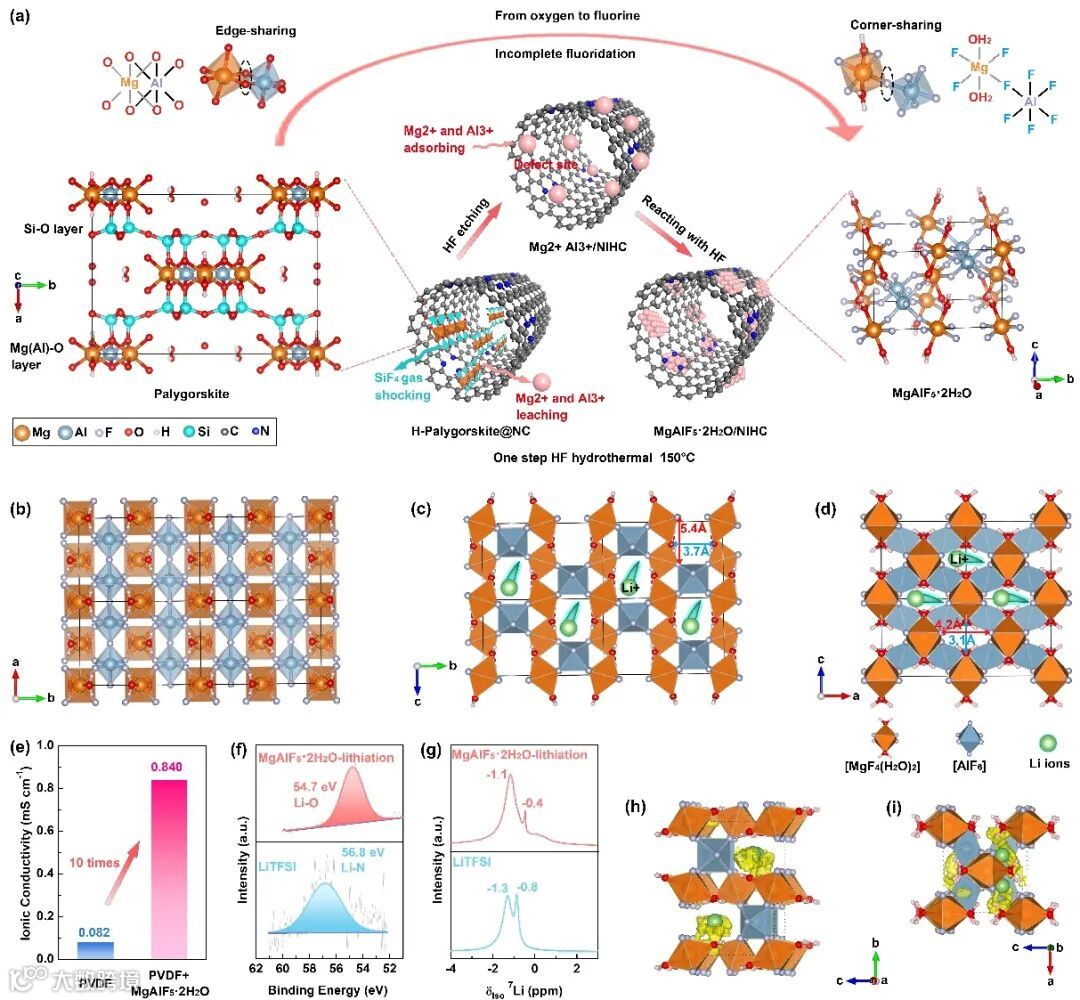

通过氢氟酸水热法150°C处理氮掺杂碳包覆酸改性凹凸棒石，去除凹凸棒石模板的同时，充分利用凹凸棒石中浸出的镁铝离子与过量的氢氟酸反应，获得一种反Weberite型三元氟化物MgAlF₅·2H₂O锚定在具有连通管腔的氮掺杂空心碳骨架上（MgAlF₅·2H₂O/NIHC）。MgAlF₅·2H₂O具有反Weberite型晶体框架，其中角共享的[AlF₆]-[MgF₄ (H₂O)₂]八面体单元延伸形成了分别沿[100]和[010]方向的二维锂离子通道。锂化MgAlF₅·2H₂O基离子导体在25℃时展现出0.84 mS·cm⁻¹的高离子电导率，从头算分子动力学模拟揭示了其中锂离子的传导路径沿着通道且靠近[MgF₄ (H₂O)₂]八面体的-OH₂顶点位。

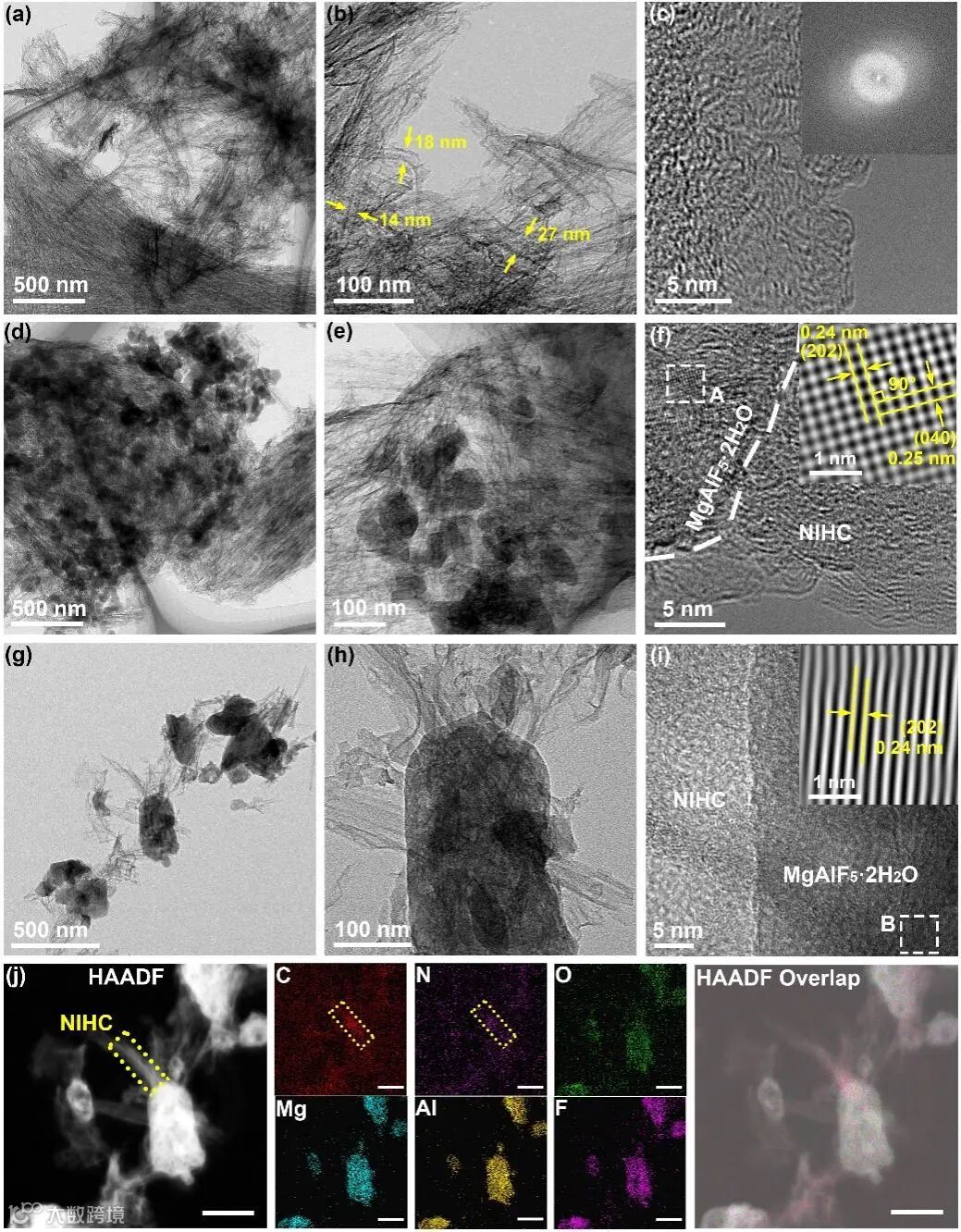

TEM图像显示了NIHC的空心骨架结构，具有相互连通的管状空腔，成功复刻了与H-Palygorskite纤维束模板互补的纳米结构。负载的MgAlF₅·2H₂O尺寸可控，随着水热反应时间的增加，MgAlF₅·2H₂O纳米颗粒逐渐变大，EDS结果表明H-Palygorskite模板被完全去除，N均匀地掺杂在C骨架中，而在纳米颗粒中Mg、Al、F和O元素均匀分布，它们的原子比接近MgAlF₅·2H₂O的理论化学计量比1:1:5:2。

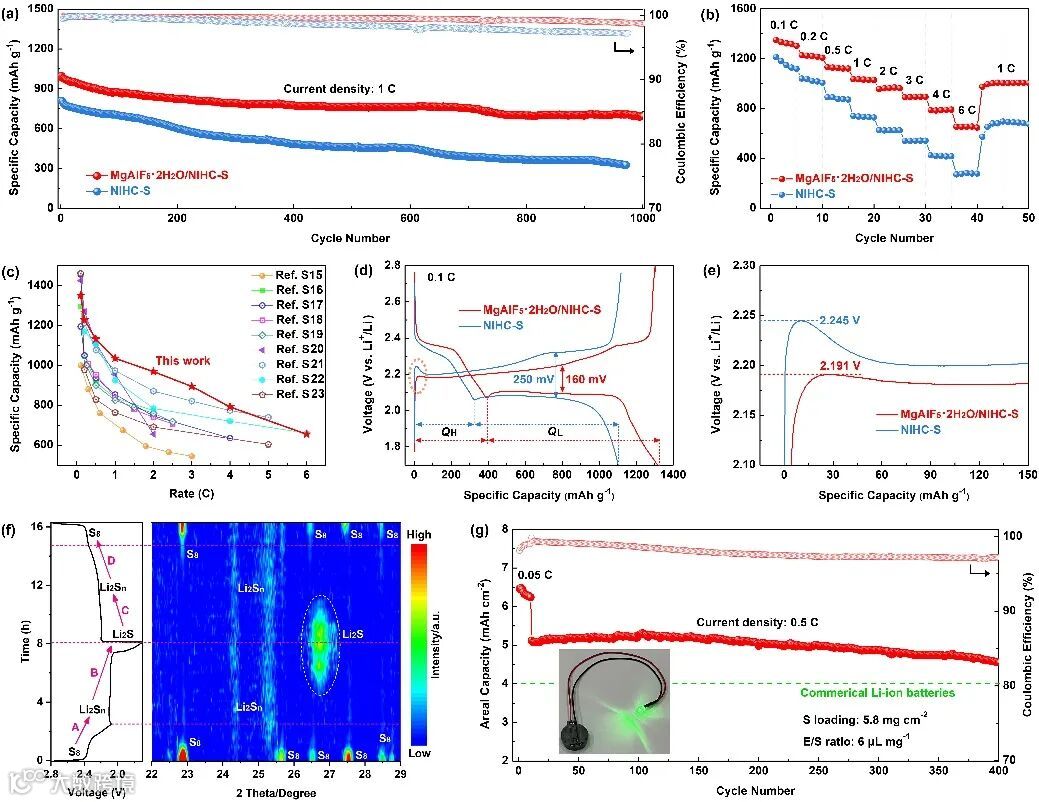

在83 wt%的硫含量下，基于MgAlF₅·2H₂O/NIHC-S的扣式电池在6 C的倍率时具有高达655 mAh·g^-1的比容量，在1 C倍率下循环1000圈仍保持了695 mAh·g^-1的比容量，单圈的容量衰减率低至0.03%。进一步制备了硫负载面密度为5.8 mg·cm^-2的MgAlF₅·2H₂O/NIHC-S正极，在E/S比为6 μL·mg^-1的条件下进行扣式电池测试。MgAlF₅·2H₂O/NIHC-S在0.05 C的倍率下的初始面比容量高达6.5 mAh·cm^-2，在0.5 C的倍率下循环400圈后的容量保持率高达90%，在第400圈的可逆面比容量为4.6 mAh·cm^-2，仍然高于商用锂离子电池（4.0 mAh·cm^-2）。基于MgAlF₅·2H₂O/NIHC-S组装的软包电池在低E/S（3.0 μL·mg^-1）、低N/P（2.2）、低E/C（2.6 μL·mAh^-1）和高硫负载（1.71g）的条件下，可实现1.97 A·h的电池容量和386 Wh·kg^-1的能量密度。

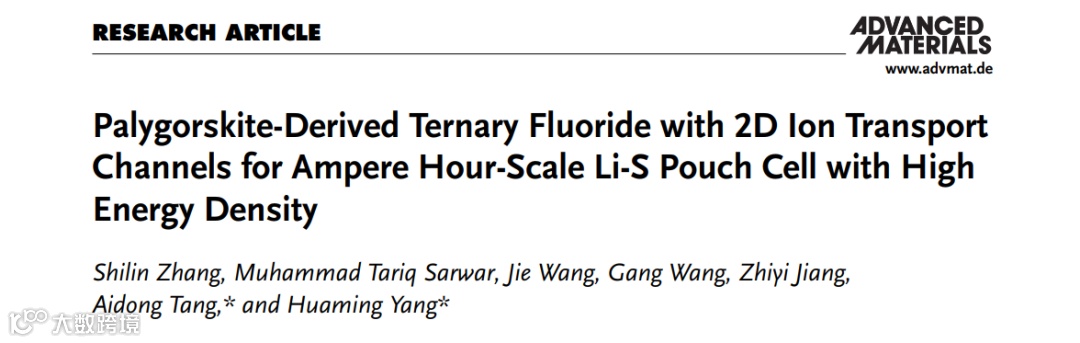

Palygorskite-Derived Ternary Fluoride with 2D Ion Transport Channels for Ampere Hour-Scale Li-S Pouch Cell with High Energy Density
