大数跨境

伦敦大学学院何冠杰&武汉理工麦立强AM:抑制水系锌离子电池中钒基正极的溶解

伦敦大学学院何冠杰&武汉理工麦立强AM:抑制水系锌离子电池中钒基正极的溶解 科学材料站
2024-01-27
2
导读:伦敦大学学院何冠杰&武汉理工麦立强AM:抑制水系锌离子电池中钒基正极的溶解


文 章 信 息

抑制水系锌离子电池中钒基正极的溶解

第一作者:戴宇航,张成翼,李建伟,高瑄

通讯作者:何冠杰*,麦立强*

单位:英国伦敦大学学院,武汉理工大学,新西兰奥克兰大学,英国剑桥大学,中科院青海盐湖所


研 究 背 景

水系锌离子电池(AZIBs)具有本征安全、环境友好、高比容量、低成本和快充等优点,在可穿戴电子设备和大规模储能等领域具有广阔的应用前景。在过去的十年中,AZIBs领域的研究者提出了各种策略,以实现远远超过锂离子电池(LIBs)的能量密度和功率密度,以及在高电流下看似优越的循环稳定性。然而,在AZIBs繁荣发展的背景下,这些出色电化学性能背后的许多挑战被严重忽视和低估。其中一个关键的问题是低电流密度(<1C)下较差的容量保持率,源自低电流下加剧的副反应,例如正极材料不可避免的溶解。

水系锌离子电池(AZIBs)具有本征安全、环境友好、高比容量、低成本和快充等优点,在可穿戴电子设备和大规模储能等领域具有广阔的应用前景。在过去的十年中,AZIBs领域的研究者提出了各种策略,以实现远远超过锂离子电池(LIBs)的能量密度和功率密度,以及在高电流下看似优越的循环稳定性。然而,在AZIBs繁荣发展的背景下,这些出色电化学性能背后的许多挑战被严重忽视和低估。其中一个关键的问题是低电流密度(<1C)下较差的容量保持率,源自低电流下加剧的副反应,例如正极材料不可避免的溶解。


文 章 简 介

与传统观点不同,近日,伦敦大学学院何冠杰和武汉理工麦立强等人通过DFT模拟发现嵌入的水合Zn2+会在钒氧化物(VOx)正极材料晶格内产生大空腔;在这种情况下,电解液中的游离H2O与不饱和配位的V之间的相互作用加剧了VOx的溶解。对此,在VOx正极上引入了通Zn2+、疏水且阻碍VO2+/VO2+穿梭的人工界面膜。这种人工界面膜可以从根本上抑制H2O的嵌入,并通过调节局部反应平衡大幅抑制V的溶解。该策略效果显著,获得了在低电流密度(<1C)下最好之一的循环稳定性(200次循环后几乎无容量衰减)。该工作为AZIBs正极材料的容量衰减机理提出了新的理解,并为构建高度稳定的AZIBs提供了通用的设计策略。


本 文 要 点

要点一:揭示限制水系锌离子电池循环性能的关键因素

根据已报道的性能数据,AZIBs正极材料在低电流密度下(<1C)容量保持率差的问题尚未得到有效解决。根源在于小电流会加剧副反应,如不可避免的正极溶解(以图示的钒氧化物溶解为例)。

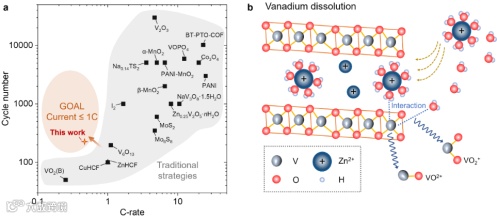

图1. AZIBs正极材料的循环性能统计和V电极的溶解示意图。(a)已发表的AZIBs正极材料在不同电流倍率下的稳定循环圈数。(b)氧化钒正极在AZIBs中的溶解示意图。VO2+和VO2+是典型的溶解产物。

电解液中的自由H2O与V6O13外表面之间存在一定的电荷转移;而在V6O13体相中,嵌入的H2O与饱和配位的V6O13晶格之间的相互作用比V6O13外表面更弱。当Zn(H2O)62+嵌入时,其溶剂鞘层H2O与V6O13之间的电荷转移也较为微弱。然而,Zn(H2O)62+的嵌入导致明显的晶格畸变,导致出现许多悬键。因此,当Zn(H2O)62+嵌入后,水溶液中的游离H2O与畸变的V6O13晶格之间表现出强相互作用,导致严重的V溶解行为。实验上,以裸V6O13作为正极时,观察到了显著的钒溶解和穿梭现象。

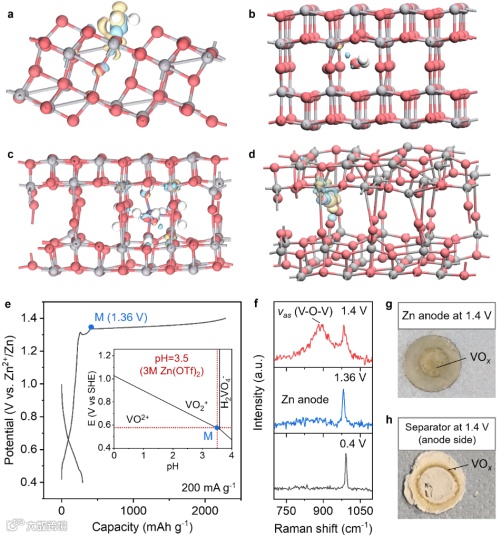

图2. V6O13在水中溶解行为的理论与实验研究。(a-d)DFT计算得出的差分电荷密度图(灰色、红色和白色的球分别代表V、O和H原子,黄色和蓝色的区域分别代表电荷的失去和获得。(a)自由H2O与V6O13暴露的(011)面之间的相互作用。(b)自由H2O与V6O13体相之间的相互作用。(c)嵌入的水合Zn2+中的H2O与V6O13之间的相互作用。(d)水合Zn2+嵌入后,电解液中的游离H2O与V6O13之间的相互作用。(e)在0.2 A g-1电流密度下Zn||V6O13电池的恒流充放电曲线。附图为V-H2O Pourbaix图。(f)首次循环过程中不同充放电态下锌负极的拉曼光谱。(g,h)首次充电至1.4 V时锌负极(g)和负极侧隔膜的光学图片(h)。


要点二:设计构筑了具有选择透过性的ZnOTf-LDH人工CEI膜

通过DFT计算和差分电荷密度分析,发现通道中的VO2+和VO2+与ZnOTf-LDH之间表现出显著的电荷转移,而Zn2+与ZnOTf-LDH之间则没有,表明VO2+和VO2+会被捕获在ZnOTf-LDH的氢键网络中,而Zn2+可以较容易地通过ZnOTf-LDH。此外,ZnOTf-LDH被证明具有疏水性,既有助于帮助水合Zn2+去溶剂化,同时可以防止电解液中的自由水嵌入。

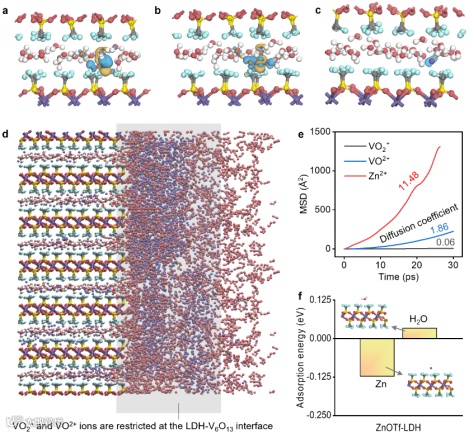

图3. 优化后的ZnOTf-LDH结构以及相应的VO2+、VO2+、Zn2+和H2O与ZnOTf-LDH间的相互作用。(a-c)VO2+(a)、VO2+(b)和Zn2+(c)分别在ZnOTf-LDH中的差分电荷密度图。(d)界面处ZnOTf-LDH对VO2+和VO2+的限制效应示意图。(e)不同离子在ZnOTf-LDH中的均方位移。(f)ZnOTf-LDH通道中Zn2+和H2O的吸附能。


要点三:ZnOTf-LDH人工CEI膜对嵌入机制的改变

结合CV和原位XRD分析,以及相应的理论计算,结果表明ZnOTf-LDH有助于水合锌离子去溶剂化,使得嵌入物种从V6O13中的水合Zn2+变为V6O13@LDH中的裸Zn2+

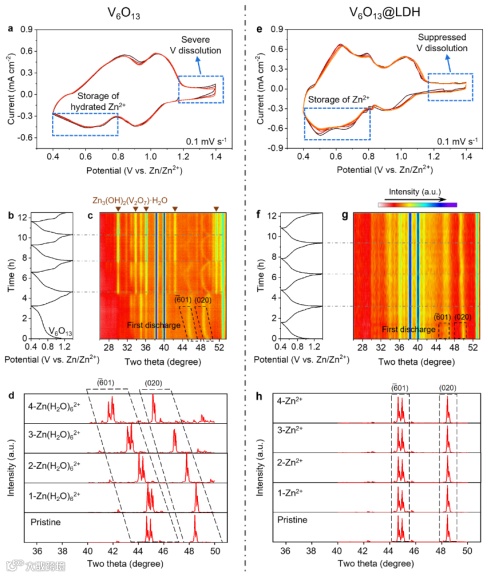

图4. V6O13和V6O13@LDH中的离子嵌入行为。(a-d)V6O13的电化学测试与表征,包括扫速为0.1 mV s-1的CV曲线(a),原位XRD表征和相应的充放电曲线(b,c),以及通过计算模拟的首次放电过程中V6O13衍射峰的位移(d)。(e-h)V6O13@LDH的电化学测试与表征,包括扫速为0.1 mV s-1的CV曲线(e),原位XRD表征和相应的充放电曲线(f,g),以及通过计算模拟的首次放电过程中V6O13衍射峰的位移(h)。


要点四:引入ZnOTf-LDH人工CEI膜后的性能提升

ZnOTf-LDH人工涂层的引入大幅提升了材料在低电流下的循环稳定性:V6O13@LDH在200 mA g-1的电流密度下,200次循环后容量保持率为98.3%。同时,相较V6O13,V6O13@LDH的倍率性能、比容量、抗自放电、能量密度、功率密度均有显著提升。此外,这种ZnOTf-LDH的策略可以普适性地用于α-V2O5、NH4V4O10、Na2V6O10和VO2(B)等其他常见钒基正极材料中,显著提升它们在低电流密度下的循环稳定性。

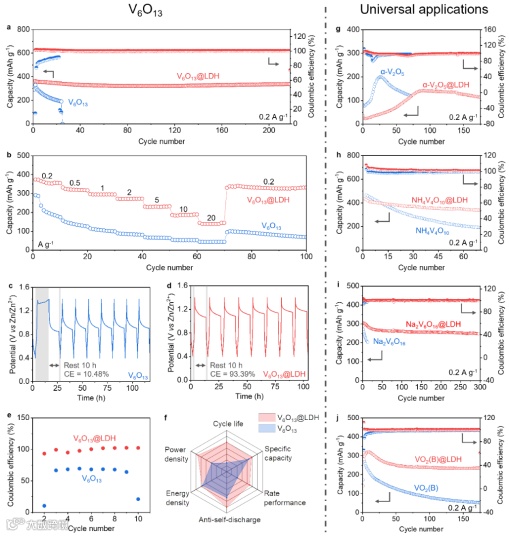

图5. ZnOTf-LDH人工CEI的综合性能及普适性应用。(a)V6O13和V6O13@LDH在0.2 A g-1电流密度下的循环性能。(b)V6O13和V6O13@LDH在不同电流密度下的倍率性能。(c-e)V6O13和V6O13@LDH的自放电性能。电流密度为0.2 A g-1。(e)为(c)和(d)的统计图。(f)V6O13和V6O13@LDH的循环寿命、比容量、倍率性能、抗自放电、能量密度、功率密度的雷达图。(g-j)α-V2O5和α-V2O5@LDH(g)、NH4V4O10和NH4V4O10@LDH(h)、Na2V6O16和Na2V6O16@LDH(i)、VO2(B)和VO2(B)@LDH(j)在0.2 A g-1电流密度下的循环性能。


文 章 链 接

Inhibition of Vanadium Cathodes Dissolution in Aqueous Zn-ion Batteries

https://onlinelibrary.wiley.com/doi/10.1002/adma.202310645


通 讯 作 者 简 介

何冠杰,UCL化学系副教授,博士生导师。2018年于UCL获得博士学位,攻读博士期间访学于耶鲁大学。先后任职于英国林肯大学(副教授)、伦敦大学玛丽女王学院(高级讲师)。主要研究领域为水系电化学能源存储与转换材料及器件。以通讯/第一作者在Joule, Angew. Chem. Int. Ed., Adv. Mater., Energy Environ. Sci., ACS Energy Lett.等国际权威学术期刊发表SCI论文130余篇,被引8000余次,h指数51。主持超过300万镑的科研项目,包括欧洲研究理事会科研启动基金(ERC Starting Grants)等。担任Battery Energy期刊副主编、Green Energy Environ.、Sci. China Mater.、Nano Res. Energy、Energy Environ. Mater.、Adv. Powder Mater.、J. Met., Mater. Miner.期刊(青年)编委。2023年入选英国材料、矿物和采矿学会会士。


麦立强,武汉理工大学副校长,首席教授,博导,材料学院院长,国家杰青(2014),长江学者(2016),“万人计划”领军人才(2016),国家重点研发计划首席科学家,英国皇家化学会会士(2018),中国微米纳米技术学会会士(2022),中国化学会会士(2023)。材料化学与功能材料领域知名专家,长期从事新能源材料与器件科学技术及应用研究,构筑了国际上第一个单根纳米线器件电子/离子输运原位表征的普适新模型,建立了调控电化学反应动力学的“麦-晏”场效应储能等电子/离子双连续输运理论,突破了储能材料与器件的批量化制备技术,并实现成果转化与应用。在Nature(3篇)、Science(1篇)等刊物发表SCI论文555篇,其中以第一或通讯作者发表Nature 2篇、Nature子刊及Cell子刊17篇,SCI他引1000次以上1篇、800次以上4篇、400次以上20篇,高被引论文103篇,热点论文21篇,SCI总他引44363次,撰写中文专著2部、英文专著1部、英文专著章节2部,编写教材1部,参编《中国材料科学2035发展战略》1部,受邀在美国材料学会年会等重要会议上做大会、主旨报告40次。

获授权国家发明专利148项,其中28项专利与华为等30家企业进行产学研成果转化与应用。主持国家重大科研仪器专项等国家级项目30余项。以第一完成人获国家自然科学二等奖、何梁何利基金科学与技术创新奖、国际电化学能源科学与技术大会卓越研究奖(每年仅2人)、国家教学成果二等奖、教育部/湖北省自然科学一等奖(3项)和中国材料研究学会技术发明一等奖,入选科睿唯安全球高被引科学家、爱思唯尔“中国高被引学者”和英国皇家化学会中国“高被引学者”。任国家重点研发计划“纳米科技”重点专项总体专家组成员、国家“十四五”材料领域指南编制专家,Journal of Energy Storage副主编,Advanced Materials等8本国际知名期刊编委。培养毕业博/硕士研究生66名,培养国家级人才5人、省部级青年人才13人、受习总书记亲切接见1人。成果被央视新闻、中国日报和Science Daily等国内外媒体亮点报道。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
