Small观点：高活性CoNi-CoN3复合位点协同加速可充电锌-空气电池中的氧电极反应

第一作者：李南

通讯作者：杨亚辉*，江浩*，黄勃龙*，张文军*

单位：湖南师范大学，香港理工大学，香港城市大学

可充电锌空气电池（ZABs）以其理论能量密度高、安全性好、成本低等优点引起了人们的广泛关注。在ZABs中，氧还原反应（ORR）和析氧反应（OER）是在放电和充电过程中分别发生在氧电极上的两个关键反应，这些氧电极反应的动力学在很大程度上决定了可充电ZABs的性能。锚定在氮掺杂碳上的过渡金属单原子（M-N-C, M = Fe, Co, Ni等）由于其高的原子利用率和低的成本，已显示出作为氧电极反应双功能催化剂的强大潜力。然而，单原子MNx催化剂的性能仍然面临着挑战，因为含氧中间体在MNx位点表面的吸附/解吸强度不平衡，并且在高OER电位下MNx位点存在氧化降解的潜在风险。因此，构建复合位点调控MNx基团周围的局部化学环境和电子结构，有望优化含氧中间体在催化剂表面的吸附/解吸行为，并有可能提高MNx基团的催化活性和稳定性。

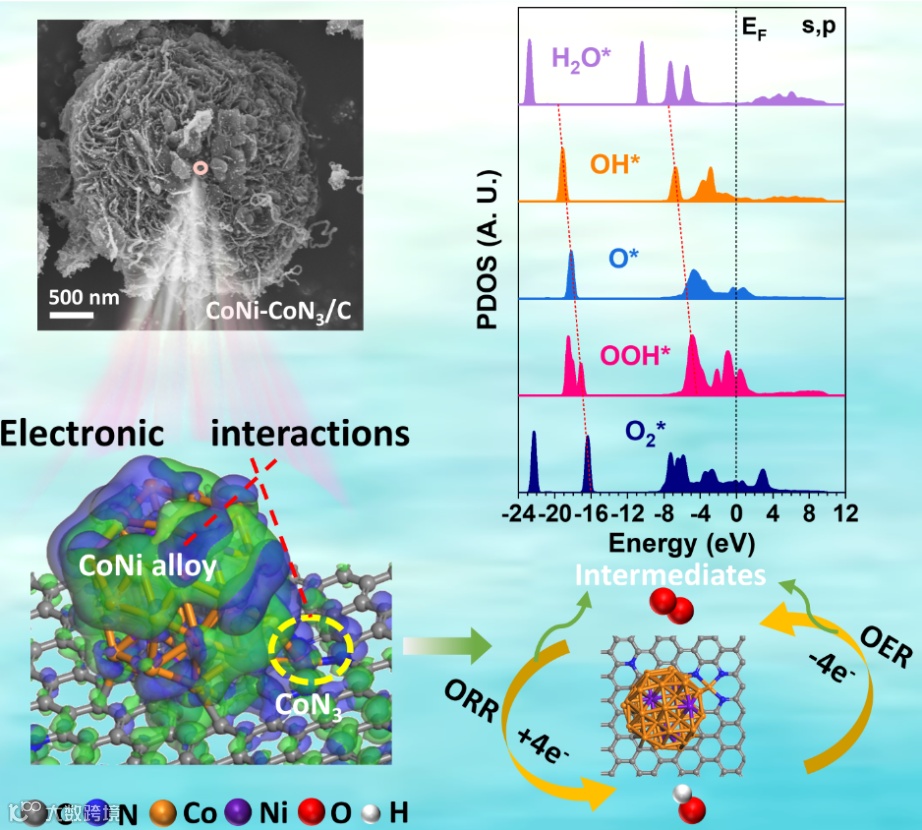

近日，湖南师范大学杨亚辉教授、江浩副教授联合香港理工大学黄勃龙教授和香港城市大学张文军教授在国际知名期刊Small上发表题为“Highly Active CoNi-CoN₃ Composite Sites Synergistically Accelerate Oxygen Electrode Reactions in Rechargeable Zinc–Air Batteries”的研究论文。该工作在N掺杂碳纳米片基底上构建了一种含有CoNi合金纳米颗粒和CoN₃基团的新型CoNi-CoN₃复合位点（CoNi-CoN₃/C）。得益于CoNi-CoN₃复合位点的高电活性和大表面积，CoNi-CoN₃/C表现出优越的ORR半波电位（0.88 V vs. RHE）和在10 mA cm^-2时较小的OER过电位（360 mV）。理论计算揭示，CoNi合金的引入调节了CoN₃附近的电子分布，使CoNi-CoN₃复合位点的d波段中心下移，从而稳定了Co活性位点的价态，平衡了OER/ORR中间体的吸附。以CoNi-CoN₃/C为双功能催化剂组装的ZABs具有高功率密度（250 mW cm⁻²）和高比容量（804 mAh g⁻¹）。该工作为深入了解金属纳米粒子和金属与氮(MNx)基团相互作用的电活性增强机理，及设计新型高性能金属/氮掺杂碳(M-N-C)催化剂提供了参考。

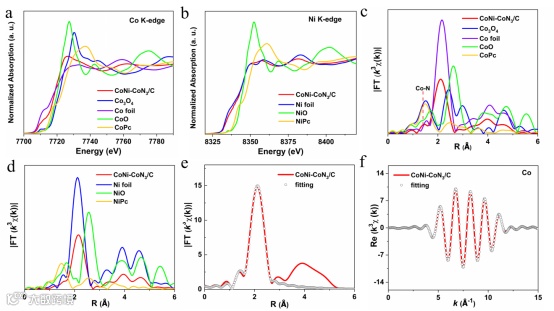

利用基于同步辐射的X射线吸收精细结构（XAFS）谱鉴定了CoNi-CoN₃/C中金属原子的局部化学环境。图1a显示了CoNi-CoN₃/C和Co箔、CoO、Co₃O₄和CoPc的Co K-edge X射线吸收近边缘结构(XANES)光谱。CoNi-CoN₃/C的吸附边位于Co箔和Co₃O₄的吸附边之间，说明CoNi-CoN₃/C中Co的价态介于零价（Co⁰）和氧化Co^+8/3之间。与Co元素不同，CoNi-CoN₃/C中的Ni元素基本以零价（Ni⁰）的形式存在。FT-EXAFS光谱显示，Co-K边的主峰约为1.43和2.11 Å，分别属于Co-N和Co-Co/Ni; 而Ni-K边在2.16 Å处的主峰为Ni-Ni/Co配位。拟合结果显示（图1e, f），Co原子的配位数为~3，表明形成了近似的CoN₃配位。此外，相比与于Co箔和Ni箔，CoNi-CoN₃/C中相邻的Ni-Ni/Co和Co-Co/Ni壳的配位数分别为7.9±0.2和4.8±0.2，表明CoNi-CoN₃/C中部分Co和Ni以合金纳米粒子的形式存在。综上所述，在N掺杂的超薄碳纳米片基底中成功地形成了由CoNi合金NPs和CoN₃组成的CoNi-CoN₃复合位点。

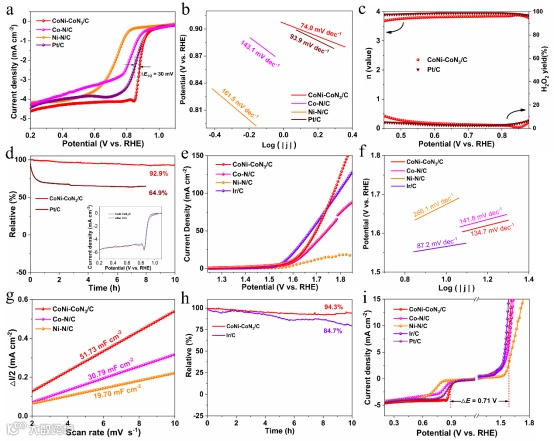

在0.1 M KOH中考察了催化剂的ORR活性。如图2a所示，CoNi-CoN₃/C的半波电位（E1/2）为0.88 V，高于Pt/C（0.85 V）、Co-N /C (（0.81 V）和Ni─N/C （0.73 V），表明CoNi-CoN₃/C具有较强的ORR活性。与Pt/C （93.9 mV dec⁻¹）和对照样品相比，CoNi-CoN₃/C的Tafel斜率最小，为74.0 mV dec⁻¹（图2b），显示出良好的ORR动力学。图2c表明，在0.45-0.88 V的电位范围，CoNi-CoN₃/C的过氧化氢产率低于10.7%，显示出较高的ORR选择性。计算出CoNi-CoN₃/C的电子转移数为~4，揭示了有效的4e⁻转移机制。此外，CoNi-CoN₃/C表现出出色的稳定性，连续测试10小时后电流保持率高达92.9%。稳定性测试前后几乎不变的ORR极化曲线表明，CoNi-CoN₃/C催化剂具有出色的性能再现性（图2d）。

还对催化剂的OER性能进行了评价。在10 mA cm⁻²（Ej = 10）下，CoNi-CoN₃/C的OER电位为1.59 V，低于Co-N/C（1.61 V）和Ni-N/C（1.68 V），表明CoNi-CoN₃/C具有更高的OER催化活性（图2e）。此外，CoNi-CoN₃/C还表现出了其优异的OER长期稳定性。

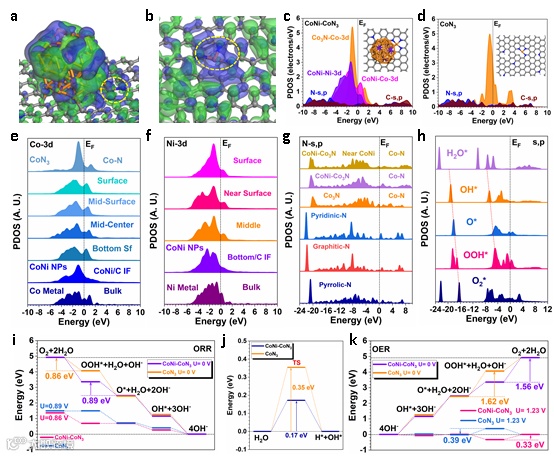

由于三配位CoN₃基团的不对称电子态，使得反应中间体的吸附/解吸行为更容易受到调控，从而导致CoNi-CoN₃/C催化剂的ORR活性异常高。相邻的CoNi合金影响了CoN₃的电子结构，导致整个CoNi-CoN₃复合位点的d波段中心有轻微的下移，从而提高了CoNi-CoN₃/C催化剂的OER性能。CoNi合金纳米颗粒与CoN₃基团之间在电子结构和反应趋势方面的强相互作用协同优化了ORR和OER反应动力学。

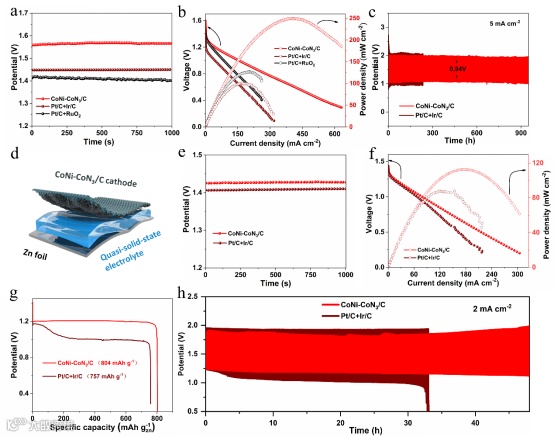

将性能优异的CoNi-CoN₃/C作为空气电极双功能催化剂应用于可充电的液态ZABs中，其最大功率密度为250 mW cm⁻²，耐久性为950 h，而柔性准固态ZABs的最大功率密度为113 mW cm⁻²，耐久性为48 h。即使与迄今为止报道的大多数基于优异的M-N-C催化剂的ZABs相比，这种性能也具有很强的竞争力。

该研究揭示了金属纳米粒子和MNx基团相互作用的电活性增强机理，为未来应用于锌-空气电池的新型高性能金属/氮掺杂碳（M─N─C）催化剂的设计提供了参考。

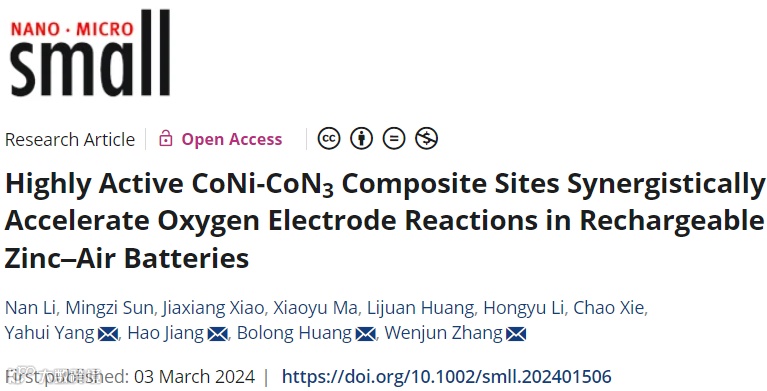

Highly Active CoNi-CoN₃Composite Sites Synergistically Accelerate Oxygen Electrode Reactions in Rechargeable Zinc–Air Batteries”
