盐城工学院董鹏玉&华东理工张金龙: 调控花状(Co, Ni)-MOF阵列与WO3/W光阳极之间的电子离域促进光电化学水分解性能

第一作者：董鹏玉

通讯作者：董鹏玉，解明华，张金龙

单位：盐城工学院，华东理工大学

近年来，随着全球能源危机的日益严重，寻找可再生能源的替代方案已成为科学界和工业界的焦点。在此背景下，作为一种利用太阳能制氢（H₂）的方法，光电化学（PEC）分解水得到了广泛的关注。PEC技术依赖于一个集成的光电极，这意味着光吸收和水电解必须同时发生在同一个模块上，从而提供了太阳能转换的希望。然而，实现高效的光电催化水分解一直面临着挑战，其中关键之一是设计和构建具有优异催化性能的光电极材料。在过去的几年里，研究人员开始探索利用金属有机框架（MOF）作为光电催化水分解的潜在催化剂载体。MOF具有高度可控的孔隙结构和表面功能化基团，因此在催化领域展现出了巨大的潜力。特别地，稳定异质金属(Co, Ni)-MOF阵列被证明具有优异的催化活性和选择性，这归功于其丰富的活性位点和卓越的电子传输性能。

然而，传统的MOF基光电极结构存在着稳定性和效率方面的挑战，主要表现为MOF颗粒的析出或分解、电子传输阻碍以及光吸收效率的限制等问题。为了解决这些问题，研究人员开始探索将MOF材料与其他稳定性更好的基底相结合，以提高光电催化水分解的效率和稳定性。在此背景下，本论文提出了一种新颖的光电极结构，该结构将具有三维层级花状结构的稳定异质金属(Co, Ni)-MOF阵列负载在珊瑚状WO₃/W薄膜表面。这种设计利用了(Co, Ni)-MOF和WO₃/W材料的互补优势，实现了光电极的稳定性和催化性能的双重增强。具体而言，珊瑚状WO₃/W薄膜提供了高效的光吸收和电子传输通道，而稳定异质金属(Co, Ni)-MOF阵列则作为活性位点，促进了水分解反应的进行。本研究为光电催化水分解研究提供了一种新的策略和思路，有望在实现高效太阳能转换和氢能生产方面起到重要促进作用。

近日，来自盐城工学院的董鹏玉教授与华东理工大学的张金龙教授合作，在国际知名期刊Applied Catalysis B: Environment and Energy上发表题为“Regulation of electron delocalization between flower-like (Co, Ni)-MOF array and WO₃/W photoanode for effective photoelectrochemical water splitting”的观点文章。该论文将具有三维层级花状结构的稳定异质金属(Co, Ni)-MOF阵列负载在珊瑚状WO₃/W薄膜表面。结果发现，优选的(Co, Ni)-MOF/WO₃/W光阳极具有较高的光电流密度：在1.23 V条件下，在0.5 M 中性Na₂SO₄溶液中达到2.96 mA cm^-2；在AM 1.5 G太阳能光照下，太阳能制氢(STH)效率高达2.17%。此外，利用光辅助开尔文探针显微镜(KPFM)证明了光生电荷的分离行为和空间分布。通过密度泛函理论(DFT)计算证实了d带中心的移动和析氧反应(OER)的吉布斯自由能变化。发现由于Co²⁺、O^2-、Ni²⁺和W6+的耦合作用导致(Co, Ni)-MOF/WO₃/W光阳极中的电子离域，提高了OER活性，最终改善了PEC分解水性能。总之，这项工作证实了可以利用电子离域来增强传统的PEC光阳极表现。

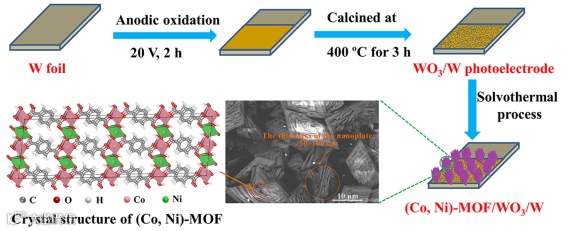

本文先采用典型的双电极装置对W箔进行阳极氧化处理，其中以NH₄F酸性水溶液作为电解液；在阳极氧化过程中，通过F−阴离子对钨氧化物的化学溶解形成可溶性氟化络合物；在恒定电流下，氧化和溶解之间很容易达到平衡；经煅烧处理后，钨氧化物产物结晶并在W箔衬底上转化为珊瑚状的WO₃薄膜。随后，采用溶剂热法在珊瑚状WO₃/W薄膜上沉积了具有花状形貌的(Co, Ni)-MOF薄膜。在形成花状(Co, Ni)-MOF阵列的过程中，CoCl₂·6H₂O和Ni(NO₃)₂·6H₂O会水解形成Co²⁺和Ni²⁺被释放到均相溶液中，再与对苯二甲酸配体的氧原子发生配位反应，形成(Co, Ni)-MOF的晶体骨架。此外，溶剂热处理下的花状(Co, Ni)-MOF阵列的成核和生长过程可能受到乙醇的显著影响，其中乙醇作为结构导向剂，促进(Co, Ni)-MOF阵列的自组装过程，形成层级花状微观结构。

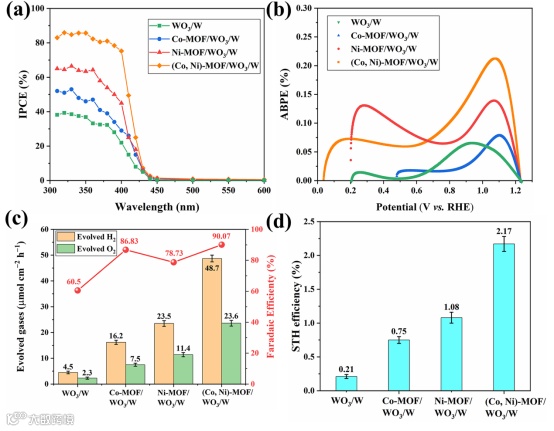

结果表明，(Co, Ni)-MOF/WO₃/W光阳极的光电流密度在1.23 V条件下，在0.5 M 中性Na₂SO₄溶液中达到2.96 mA cm^-2；在紫外区360 nm处表现出最高的光电转换效率（IPCE，82.3%），在可见光区400 nm处IPCE为75.3%。在AM 1.5 G太阳能光照下，在1.23 V vs. RHE电势下，所制备的光电阳极产生的H2和O2分别为48.7 μmol cm^–2 h^–1和23.6 μmol cm^–2 h^–1，(Co,Ni)-MOF/WO₃/W光阳极的法拉第效率（FE）为90.07%，太阳能制氢（STH）效率达到2.17%。这进一步表明(Co, Ni)-MOF/WO₃/W光阳极在太阳能转换方面具有较好的表现。

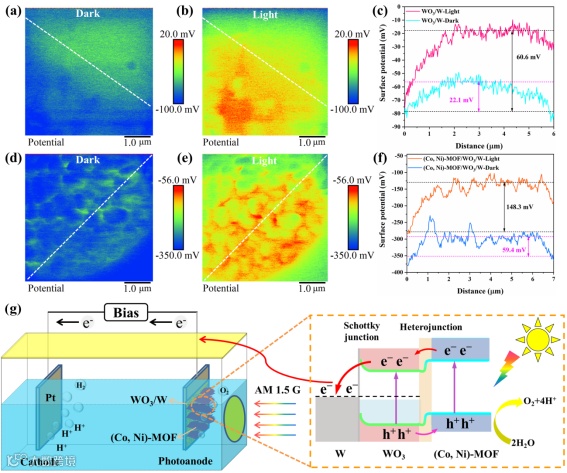

利用光辅助开尔文探针力显微镜（KPFM），比较研究了(Co, Ni)-MOF/WO₃/W和WO₃/W光阳极的光生电荷的分离行为和空间分布。结果表明，(Co, Ni)-MOF/WO₃/W在黑暗条件下的表面电势差（59.4 mV）远高于WO₃/W（22.1 mV）。这表明负载到WO₃/W光阳极表面的(Co, Ni)-MOF引起了更强的内建电场。此外，(Co, Ni)-MOF/WO₃/W和WO₃/W样品在光照下比黑暗时表现出更高的表面电势，其中WO₃/W在光照下的表面电势相对于黑暗条件下仅提高了38.5 mV，而(Co, Ni)-MOF/WO₃/W光照后的表面电势比黑暗条件下提高了88.9 mV。这些结果表明，光激发使更多的光生空穴聚集在(Co, Ni)-MOF/WO₃/W表面，即光生空穴倾向于聚集在(Co, Ni)-MOF上，这表明(Co, Ni)-MOF促进了光生载流子的分离。在AM 1.5 G太阳光照射下，(Co, Ni)-MOF/WO₃/W光阳极中的WO₃和(Co, Ni)-MOF都可以被激发，产生光生电子和空穴。

由于(Co, Ni)-MOF的导带（CB）能级高于WO₃，异质结界面处的内建电场可以驱动(Co, Ni)-MOF的光生电子自发地迁移到WO₃的CB，然后光生电子在施加偏压条件下穿过WO₃和金属W箔之间的肖特基结到达阴极参与析氢反应，而光生空穴则倾向于流入(Co, Ni)-MOF的价带（VB）中，在(Co, Ni)-MOF的VB上积累并参与析氧反应（OER）。因此，(Co, Ni)-MOF/WO₃/W光阳极中光生电荷被有效分离，导致太阳能驱动的PEC水分解性能得到显著提升。

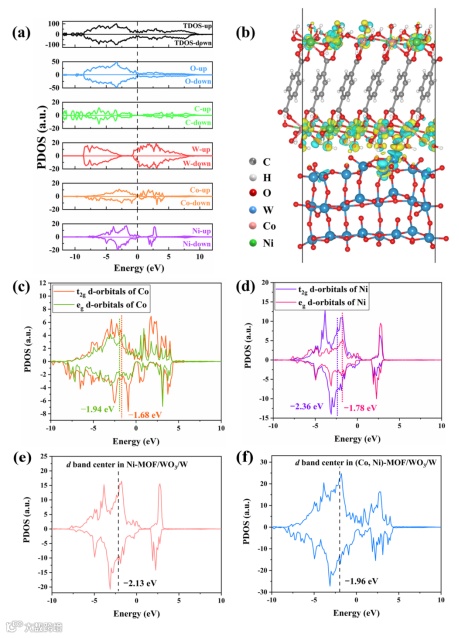

通过考虑平衡晶格常数，利用DFT计算了异质结构最稳定构型的自旋极化分态密度（PDOS），对PDOS的分析有助于深入了解电子态的分布及其对系统总态密度（TDOS）的贡献。异质结构模型在少数自旋通道（向上和向下自旋）中表现出典型的自旋无带隙半导体行为，并可能实现可变自旋传输。研究还发现，O、C、W、Co和Ni态密度对TDOS有显著贡献。在自旋向上和自旋向下的通道中，费米能级周围的DOS主要由高价过渡金属W原子的5d电子和低价过渡金属Co原子的3d电子决定。而Ni原子的3d电子对费米能级附近的DOS几乎没有贡献，这可以归因于Ni原子3d态的能级离费米能级相当远，使得它们在很大程度上与决定该能级范围内的电子行为无关。与Co原子相比，Ni原子在费米能级以上具有较少的空3d态，这表明(Co, Ni)-MOF/WO₃/W中的Ni原子可能在OER过程中与中间体的相互作用更活跃。

然后，通过计算电荷差分密度评估(Co, Ni)-MOF和WO₃之间的电荷重新分布情况，图4（b）显示了异质结构界面处的电荷积累（黄色）或耗尽（青色）区域。界面区域的(Co, Ni)-MOF表面主要由黄色区域占主导地位，并有一些青色区域部分占据，而WO₃表面主要由青色区域填充，并有一些黄色区域稍微填充。这表明(Co, Ni)-MOF接收电子，而WO₃施予电子，导致产生从WO₃指向(Co, Ni)-MOF的内部电场以及界面处能带的弯曲。值得注意的是，WO₃表面W原子的电子密度大大降低，而(Co, Ni)-MOF表面O原子的电子密度显著增加，表明自由电子有效地从WO₃表面穿过界面到达(Co, Ni)-MOF表面。这一结果证实了基态条件下(Co, Ni)-MOF如何调控WO₃的电子结构，从而导致电荷重新分布。另外，为了理解自旋转换，还利用DFT计算了3d轨道的晶体场分裂能。Co位点的t2g和eg中心位于−1.68和−1.94 eV，晶体场分裂能为0.26 eV，而Ni中心的t2g和eg中心位于−2.36和−1.78 eV，晶体场分裂能为0.58 eV，如图4（c，d）所示。

这些结果表明Co位点具有比Ni位点更低的晶体场分裂能。此外，通过DFT计算了Ni-MOF/WO₃/W和(Co, Ni)-MOF/WO₃/W的理论d带中心，如图4（e，f）所示。结果表明，(Co, Ni)-MOF/WO₃/W的d带中心（−1.96 eV）比Ni-MOF/WO₃/W（−2.13 eV）更接近费米能级，这是因为与Ni-MOF相比，(Co, Ni)-MOF中Co离子的引入导致d带中心上移。此外，利用高分辨VB-XPS确定了Ni-MOF/WO₃/W和(Co, Ni)-MOF/WO₃/W的d带中心，与DFT理论计算结果具有相同的变化趋势。而具有较高的d带中心被认为对H2O分子吸附更有利，因此，与Ni-MOF相比，(Co, Ni)-MOF在PEC过程中更有利于OER中H₂O分子的吸附。

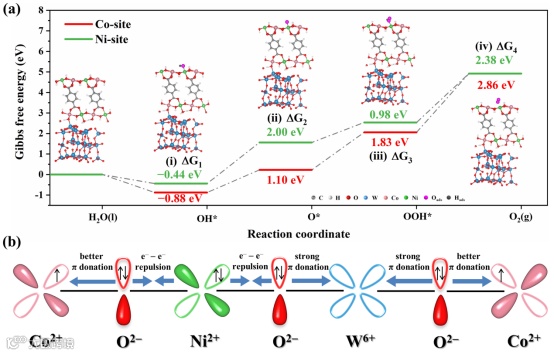

图5（a）反映了(Co, Ni)-MOF/WO₃/W上OER过程中涉及的各个反应步骤的吉布斯自由能，包括吸附（步骤i）、解离（步骤ii和iii）和解吸（步骤iv)，以帮助理解反应机理和反应动力学过程。研究发现，Co位点（−0.88 eV）产生OH*的能垒（ΔG₁）与OH的吸附强度成反比，而其吸附强度远低于Ni位点（−0.44 eV）。与Ni位点相比，Co位点较低的ΔG₁表明OH的优先能量吸附，并有利于PEC水分解过程中OER的初始阶段。此外，由于Co位点与OH*的强结合抑制了O₂解吸，从而阻止了水进一步的氧化。这一结果表明，Ni位点上的OH吸附有所改进，从而防止电活性位点受到更强的OH吸附的抑制。ΔG₂表示步骤ii的OH自由基解离，Ni位点上的能垒（2.00 eV）比Co位点上的（1.10 eV）更大。而从Co位点的ΔG₃为1.83 eV和Ni位点的ΔG3为0.98 eV可以看出，eg轨道的过度占据过高。此外，还发现(Co, Ni)-MOF/WO₃/W中Ni和Co位点的ΔG₄值分别为2.38和2.86 eV。

随后，我们通过详细讨论界面电子耦合行为，以全面了解(Co, Ni)-MOF如何提高WO₃/W光电阳极的PEC活性。由于Co²⁺具有高自旋态和3d7价电子结构，因此它在π对称（t2g）d轨道中包含不成对的电子，这些电子有可能通过π供体与桥接O²⁻相互作用。相比之下，具有π对称（t2g）的Ni²⁺的d轨道被完全占据，其价电子结构为3d8。事实证明，桥连O²⁻和Ni²⁺之间的主要相互作用是电子-电子（e−–e−）排斥力。在Ni²⁺和Co²⁺连接之后，O²⁻和Ni²⁺之间存在e−–e−排斥力，这可以通过Co–O增强π供给，并导致部分电荷从Ni²⁺转移到Co²⁺。由于强π贡献，Ni²⁺中的电子将利用O²⁻作为桥梁移动到W⁶⁺的d轨道。因此，(Co，Ni)-MOF/WO₃/W光阳极中的电子离域是混合价金属离子之间电子传输的结果，最终具有不同程度的eg轨道填充。上述(Co, Ni)-MOF/WO₃/W光阳极较高的载流子填充因子、较快的光生电荷转移速率和较高的载流子浓度均归因于Co、Ni、W离子之间的耦合效应带来的电子离域。这些理论和实验结果表明，通过控制WO₃/W光阳极上有序MOF结构中Co和Ni原子之间的相互作用，是开发高性能PEC催化剂的有效方法。

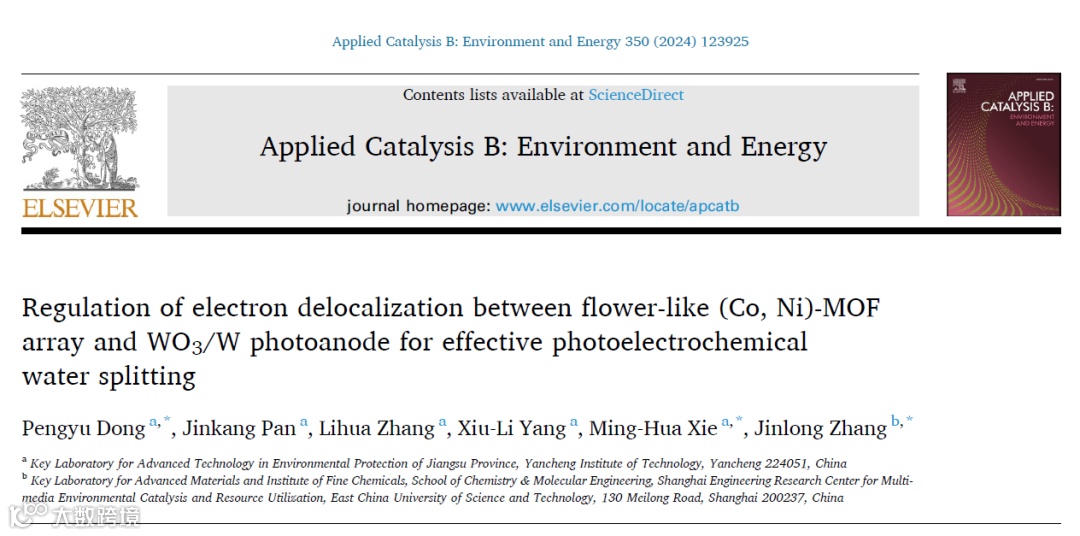

Pengyu Dong*, Jinkang Pan, Lihua Zhang, Xiu-Li Yang, Ming-Hua Xie*, Jinlong Zhang*, Regulation of electron delocalization between flower-like (Co, Ni)-MOF array andWO₃/Wphotoanode for effective photoelectrochemical water splitting, Applied Catalysis B: Environment and Energy, 350 (2024) 123925.
