澳门大学陈石教授、福州大学汤育欣教授&上海硅酸盐研究所李恒AEM:一种碘-化学吸附粘结剂用于高载量无穿梭的锌碘电池

第一作者：王克悬

通讯作者：陈石*，汤育欣*，李恒*

单位：澳门大学，福州大学，上海硅酸盐研究所

水系锌离子电池（ZIB）作为一种新兴的储能系统，由于其安全性高、成本低、环保等优点引起了广泛的关注。其中以碘作为正极材料的锌碘电池由于合适的氧化还原电位（1.29 V vs Zn/Zn²⁺）和高理论比容量（211 mAh g⁻¹）成为了近年来的研究热点。然而，正极侧的不溶的I₂在充电过程中会自发地与I⁻结合，形成高度可溶的多碘化物（如I³⁻）。随后，电解液中的I³⁻会扩散到阳极侧，与锌金属发生反应，造成严重的自放电、库仑效率低、锌阳极表面腐蚀等各种不利影响。这个过程被称为多碘化物的穿梭效应。在更高的碘载量下，这个问题更加严重。

近日，来自澳门大学的陈石教授、福州大学汤育欣教授和上海硅酸盐研究所李恒研究员，在国际知名期刊Advanced Energy Materials上发表题为“An Iodine-Chemisorption Binder for High-loading and Shuttle-Free Zn-Iodine Batteries”的文章。该工作报道了一种具有强的碘化学吸附能力的双功能粘合剂（聚丙烯腈共聚物，通常称为LA133），用于水系Zn-I₂电池来抑制多碘化物的穿梭效应。根据理论计算和实验数据的结果，LA133粘合剂中的酰胺基和羧基可以与多碘化物牢固结合，从而将它们有效固定在正极侧。在所设计的Zn-I2 电池中观察到正极、负极和隔膜上的副产物明显减少，同时析氢速度减慢，锌枝晶生长更少，以及更低的自放电行为。最终该电池表现出高比容量（202.8 mAh g−1）、高碘利用率（96.1%）和长循环寿命（2700次循环）。在7.82 mg cm−2的高碘载量下，电池在1000次循环后仍能保持其初始容量的83.3%。该策略为解决 Zn-I2电池中的穿梭问题开辟了一条有效且组分经济的途径。

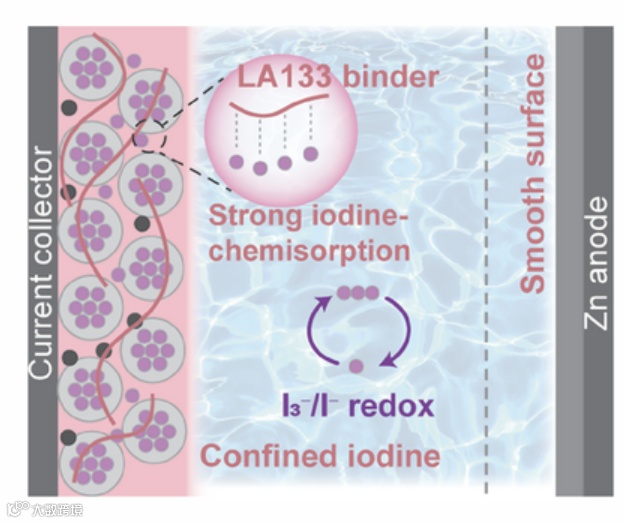

1. 使用对碘物种具有强化学吸附的LA133粘结剂来增强正极对碘物种的吸附作用，抑制多碘化物的穿梭效应。

2. 系统地研究了LA133粘结剂的作用机理以及多碘化物的穿梭效应对正极、负极和隔膜的影响；

3. 使用LA133粘结剂的Zn-I2电池在7.82 mg cm-2的高质量负载下，仍然能够稳定循环1000次并具有83.3%的高容量保持率。

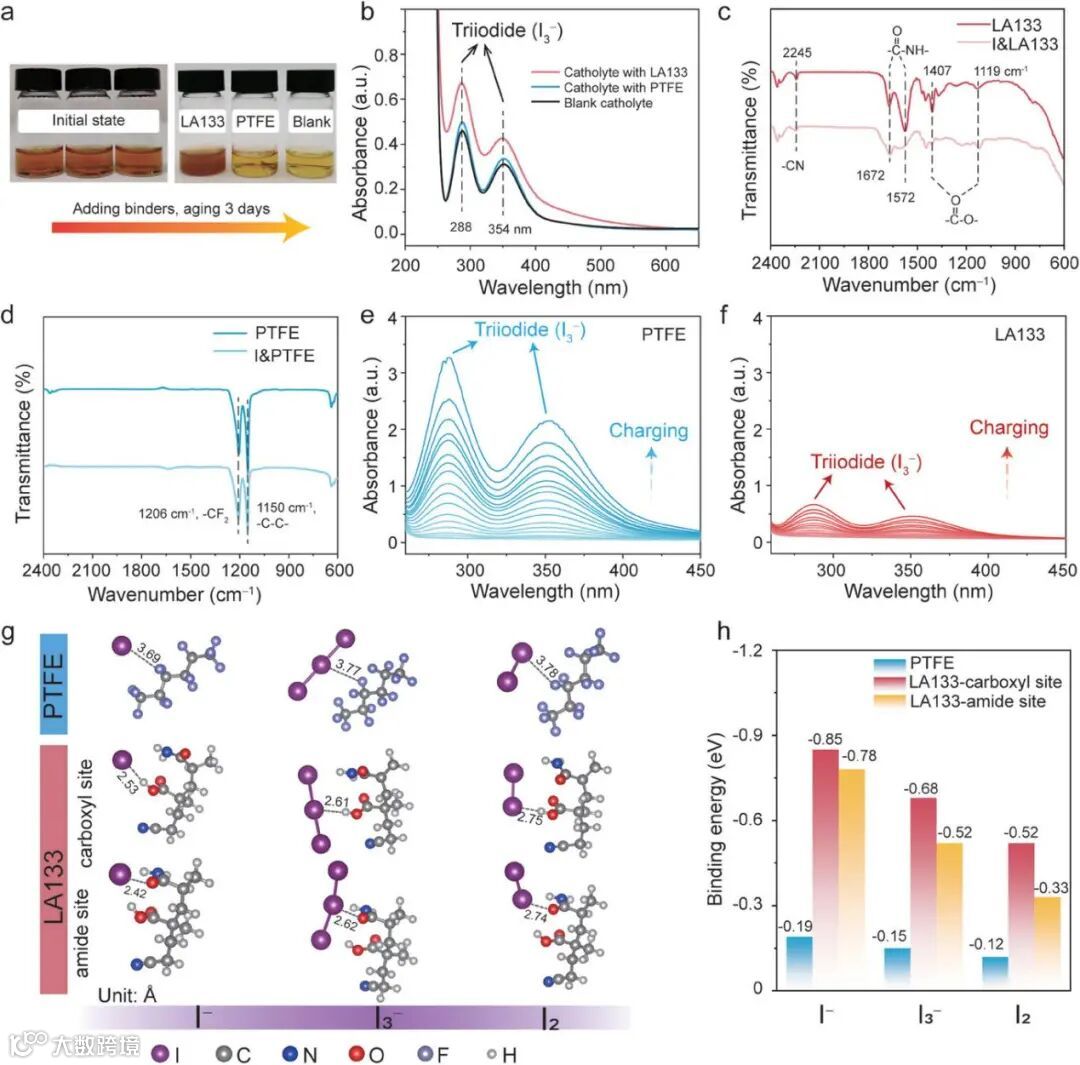

（a）将LA133和PTFE粘结剂加入catholyte中并静置3天前后的的光学照片;（b）加入粘结剂并静置后的catholyte的紫外-可见吸收光谱;（c）LA133 粘结剂和（d）PTFE 粘结剂与碘混合前后的ATR-FTIR谱图; 使用（e）PTFE 和（f）LA133粘合剂的 Zn-I2电池的原位紫外-可见吸收光谱。（g） PTFE粘结剂和LA133粘结剂的羧基和酰胺位点对I−、I³⁻和I2的优化吸附构型。（h）PTFE结合剂和LA133结合剂的两个官能团位点与I−、I³⁻和I2物种的结合能。

通过可见吸附实验，FTIR和原位UV-Vis图谱表明LA133粘结剂能够有效吸附多碘化物，与碘物种具有强相互作用。其中，FTIR结果表明LA133粘结剂中的羧基和酰胺基主要参与对多碘化物的吸附作用。而PTFE粘结剂的FTIR峰几乎没有变化，表明对碘物种没有吸附作用。DFT理论计算进一步证明了LA133粘结剂相比于传统的PTFE粘结剂与碘物种具有更高的结合能。

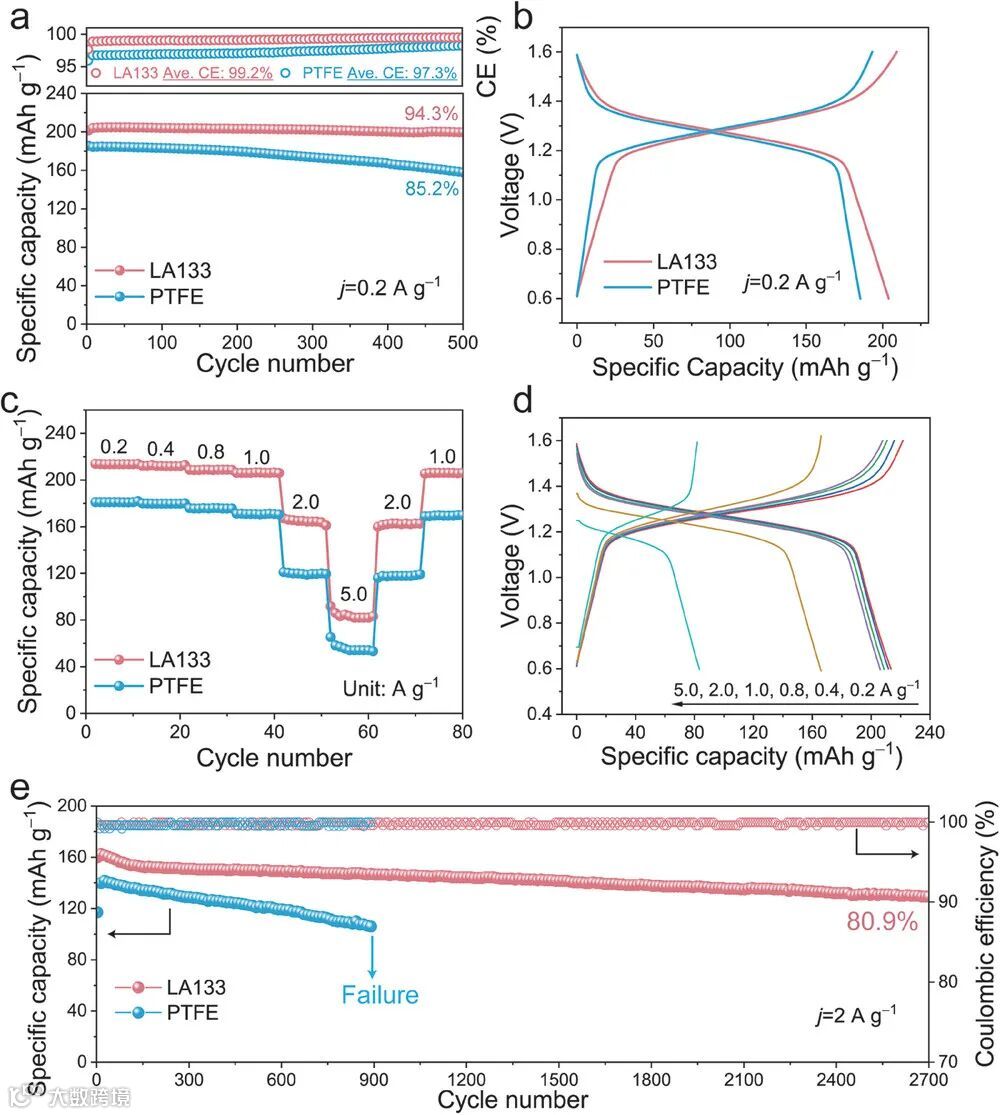

（a）不同粘结剂的Zn-I2电池在0.2 A g−1下的循环稳定性和库仑效率；（b）对应的恒电流充放电曲线。（c）不同粘合剂的Zn-I2电池的倍率性能。（d）含LA133粘结剂的Zn-I2电池在不同倍率下的充放电曲线。（e）在电流密度为2.0 A g−1时，采用LA133和PTFE粘结剂的Zn-I2电池的长期循环性。

电化学结果显示，采用LA133粘结剂的Zn-I2电池具有202.8 mAh g−1的高初始放电比容量（图2a和2b），相当于96.1%的理论碘利用率，远高于PTFE粘结剂的电池（185.4 mAh g−1和87.9%的碘利用率）。此外，采用LA133粘结剂的电池表现出稳定的循环性能，循环500次后容量保持率为94.3%。而使用PTFE粘合剂的电池在500次循环后容量保持率只有85.2%。采用LA133粘结剂的Zn-I2电池还具有更高的平均库伦效率，倍率性能和长循环性能。在电流密度为2 A g−1时，采用LA133粘结剂的电池可以稳定运行超过2700次循环，初始放电容量为160 mAh g−1，并实现80.9%的高容量保持率。而使用PTFE粘结剂的电池在循环890次后失效（图2e）。

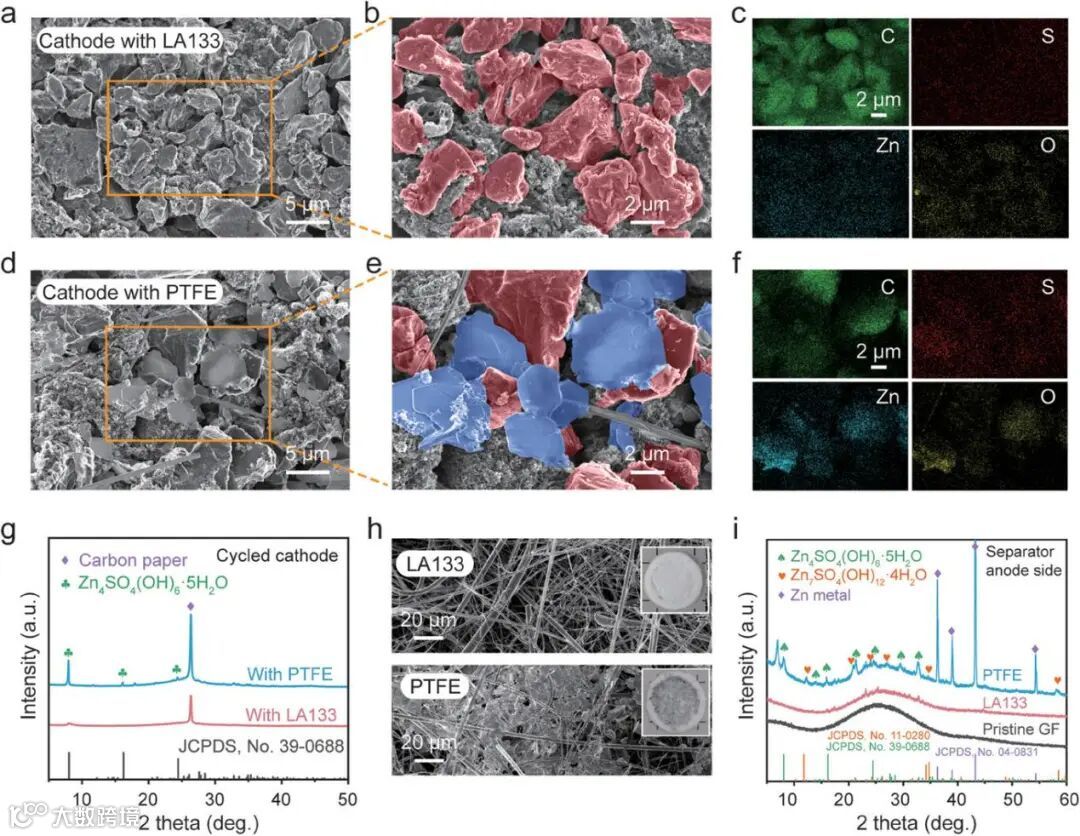

（a, b）使用 LA133 粘结剂的循环后的Zn-I2电池中正极的 SEM 图像。（c）对应图（b）的C、S、Zn和O元素EDS映射图像。（d、e）使用PTFE粘结剂的循环后的正极的SEM图像。（f） 对应图（e）的C、S、Zn和O元素EDS映射图像。（g） 使用LA133粘结剂和PTFE粘结剂的循环后正极的XRD图谱。（h） 使用不同粘结剂的循环后的电池中朝向负极的GF隔膜的SEM图像（插图为光学照片）。（i）具有不同粘结剂的循环后的电池中的GF隔膜和原始GF隔膜的XRD图。

对使用两种粘结剂的电池循环后的正极进行了SEM，EDS和XRD表征。结果表明使用LA133粘结剂的正极循环后SEM图像表现出均匀分布的活性炭的形貌，对应的EDS图谱中的Zn，O，S的信号可忽略不计。而使用PTFE粘结剂的正极循环后的SEM图像显示出有较多片状副产物，EDS图谱显示出较强的Zn，O，S的信号，XRD结果进一步表明这些副产物来自碱式硫酸锌（ZSH）。循环后剥离纤维隔膜的SEM和XRD显示出类似的结果。使用LA133粘结剂的电池的隔膜在循环后没有明显的副产物。而PTFE粘结剂的电池的隔膜在循环后的XRD图谱显示出两种ZSH的峰以及Zn金属的峰，表明严重的副反应以及锌枝晶生长。

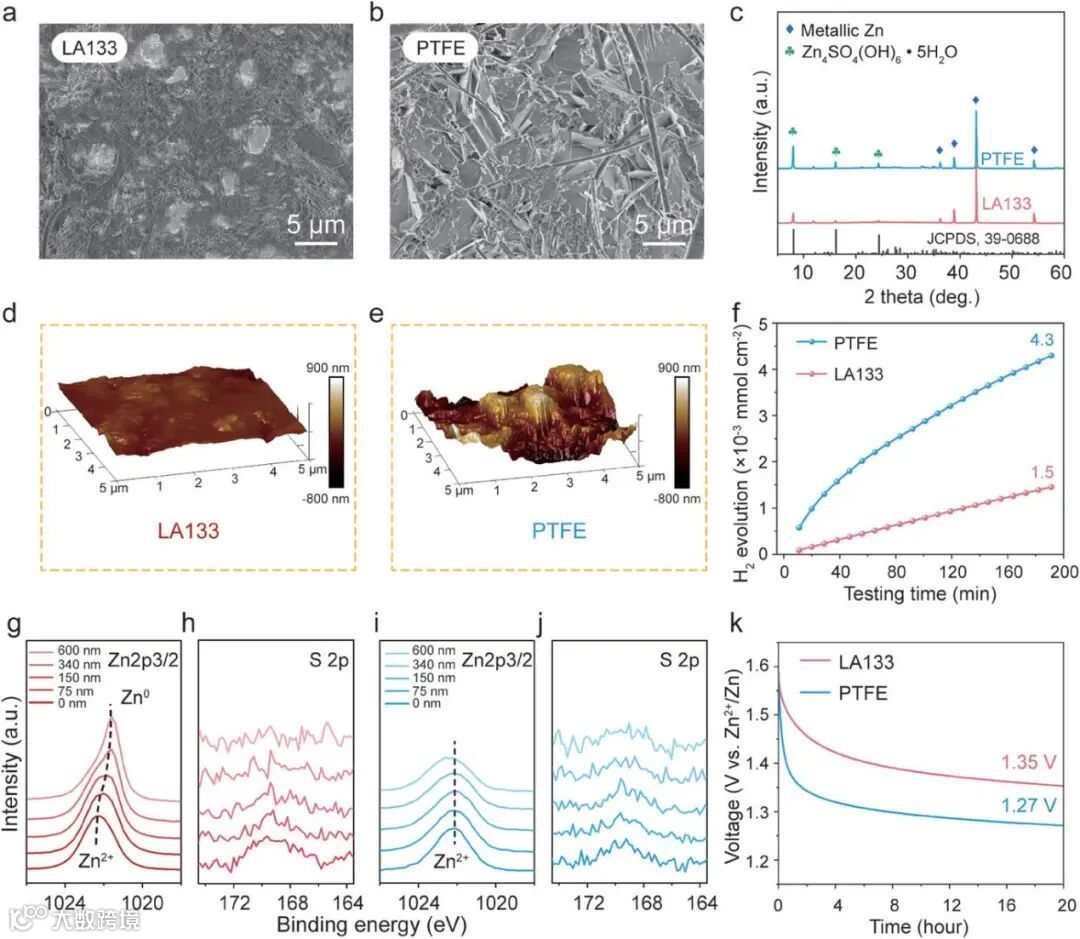

（a, b）使用 （a） LA133 粘结剂和 （b） PTFE 粘结剂的循环后的Zn-I2电池中锌负极的SEM 图像。（c）使用两种粘结剂的循环后的电池中锌负极的XRD曲线。（d、e）两种锌负极的 AFM 图像。（f） 对使用LA133粘结剂和PTFE粘结剂的电池进行原位H2产量测量。（g-j）使用 （g, h） LA133 粘结剂和 （i, j） PTFE 粘结剂的循环后的电池中锌负极的深度 Zn 2p3/2 和 S 2p XPS 曲线。（k） 不同粘结剂的Zn-I2电池的自放电行为。

循环后的Zn负极在形貌和副产物方面也表现出明显的差异。SEM和AFM图像表明，当使用LA133粘结剂电池的Zn负极在循环后表面保持平坦和光滑（图4a）。相反，使用PTFE粘结剂的电池中的Zn负极循环后表面粗糙不平，表明严重的副反应，例如锌腐蚀和枝晶生长（图4b）。同时XRD图谱表明使用PTFE粘结剂的Zn负极循环后具有明显的ZSH副产物的峰。原位气相色谱表明使用LA133粘结剂能够抑制HER副反应。深度刻蚀XPS图谱表明使用LA133粘结剂的电池中的Zn负极表面具有较薄的ZSH副产物层，而PTFE粘结剂的电池的Zn负极循环后的表面ZSH层更厚。同时由于多碘化物穿梭效应的抑制，使用LA133粘结剂的锌碘电池具有更慢的自放电行为。

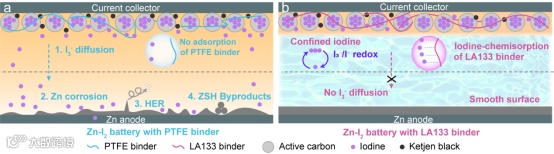

根据以上实验结果，在使用传统的PTFE粘结剂的锌碘电池中由于没有对多碘化物穿梭效应的抑制，会产生如下的失效机理（图5a）。（1）可溶性多碘化物I³⁻通过电解液向负极扩散，与锌金属反应（），引起严重的锌腐蚀和表面的粗糙。（2）锌金属表面粗糙会加重诱发HER副反应，导致局部pH值增加，促进ZSH的形成。（3）锌负极表面的ZSH副产物会阻碍锌负极/电解质界面处的离子和电子传输，导致枝晶生长不受控制。（4）积聚的锌枝晶进一步刺穿GF隔膜，导致短路，最终导致电池故障。（5）同时这些Zn枝晶也可能继续与多碘化物反应，并导致GF隔膜和正极侧ZSH的生成。与之相反，LA133粘合剂能够抑制多碘化物的穿梭，显著减少了上述所有反应，如图5b所示。

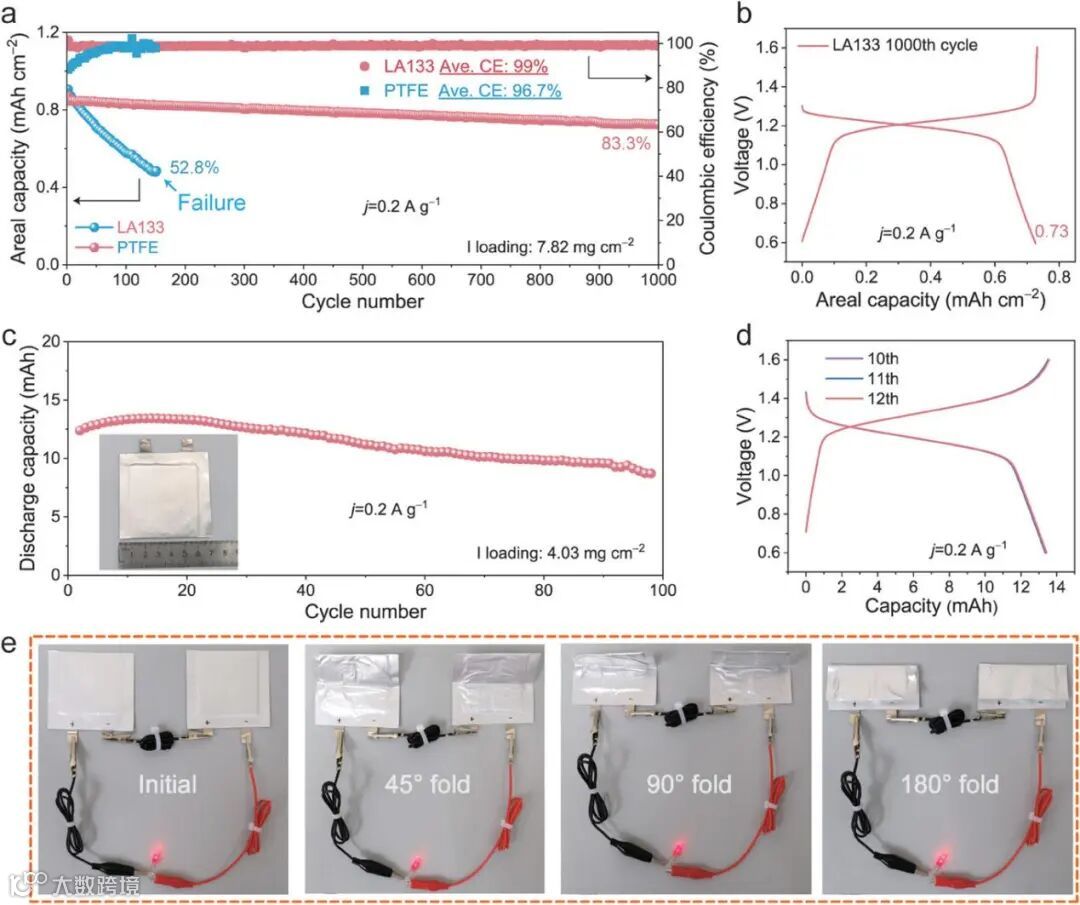

（a）在0.2 A g−1下，使用LA133和PTFE粘结剂的Zn-I2电池在高载量下的循环稳定性和库仑效率。（b） 第1000次循环时使用LA133粘结剂的Zn-I2电池的充放电曲线。（c）使用LA133粘结剂的软包型Zn-I2电池的循环性能。插图是软包电池的照片。（d）LA133粘结剂的软包型Zn-I2电池的充放电曲线。（e） 在0º至45º、90º和180º的各种弯曲状态下两个串联软包型电池为红色LED供电的的光学照片。

当正极碘的载量从2.69 mg cm−2增加到7.82 mg cm−2时，使用两种粘合剂的电池的循环寿命和库伦效率显示出更明显的差异。如图6a所示，使用PTFE粘结剂的电池仅显示出88.8%的低初始库仑效率和96.7%的平均库伦效率，而使用LA133粘结剂的电池的平均库仑效率保持在99%。更重要的是，使用LA133粘结剂的电池的循环次数大大增加。使用 PTFE 粘结剂的电池仅循环 151 次，容量保持率低至 52.8%。相比之下，使用LA133粘结剂的电池能够稳定循环超过1000次，容量保持率高达83.3%。此外还组装了使用LA133粘合剂软包式锌碘电池（5 cm×5 cm），其能够稳定循环100 次（图 6c），并且两个串联的软包电池在不同弯曲角度下可以持续点亮红色LED灯泡（图 6e）。

综上所述，采用具有较强碘化学吸附能力的双功能LA133粘结剂，实现了具有高负载、无穿梭的水系Zn-I2电池。LA133单体对各种碘物质（I−、I³⁻和I2）的结合能比PTFE粘结剂的更高（-0.85、-0.68和-0.52 eV）。通过UV-vis和 ATR-FTIR谱可以得出LA133粘结剂中的酰胺基和羧基官能团对碘物种具有强的化学亲和力。因此，使用 LA133 粘结剂的电池成功地抑制了多碘化物的穿梭，从而减少了 ZSH 和锌枝晶等有害副产物，并减少了 HER 副反应。最终，在2.69 mg cm−2的正常碘载量下，全电池表现出更高的碘利用效率（0.2 A g−1时为96.1%）和更长的循环寿命（2700次循环，在2A g−1时）。在7.82 mg cm−2的高碘载量下，使用LA133粘结剂的电池在1000次循环中仍表现出83.3%的高容量保持率，并在基于总正极浆料质量下实现了更高的71.2 mAh g−1的比容量。本工作从功能性粘结剂设计为解决Zn-I2电池中多碘化物的穿梭问题开辟了一条新的有效途径。
