大数跨境

郑州大学付永柱、李翔Small:高熵策略实现O3型钠电正极材料中电荷补偿的充分利用

郑州大学付永柱、李翔Small:高熵策略实现O3型钠电正极材料中电荷补偿的充分利用 科学材料站
2024-08-15
0
导读:郑州大学付永柱、李翔Small:高熵策略实现O3型钠电正极材料中电荷补偿的充分利用



科学材料站

文 章 信 息


高熵策略实现O3型钠电正极材料中电荷补偿的充分利用

第一作者:闫号天

通讯作者:李翔*,付永柱*

单位:郑州大学



科学材料站

研 究 背 景


钠离子电池(SIB)因其成本低、安全性高等优点,已成为一种前景广阔的新型电化学储能设备。目前已探索出多种 SIB 正极材料,包括氧化物、普鲁士蓝类似物和聚阴离子化合物等。其中,层状氧化物 NaxTMO2(TM=过渡金属)已被广泛研究,尤其是锰/铁基正极材料。一般来说,根据Na浓度的不同,P2型和O3型正极是常见的两种结构,具有足够Na含量的O3型正极被认为是一种有前途的候选材料。但O3型 结构中,Na+位于八面体配位中心,在充放电过程中通过四面体位置扩散,导致层间滑动,可能引起有害的相变过程。同时O3型正极存在元素利用率不足的问题导致其比容量要远低于其理论值,如何充分利用活性元素是设计高能量密度正极材料的关键。



科学材料站

文 章 简 介


近日,来自郑州大学的付永柱教授和李翔副教授,在国际期刊Small上发表题为“Full Exploitation of Charge Compensation of O3-type Cathode Toward High Energy Sodium-Ion Batteries by High Entropy Strategy”的文章。该文章分析了现在常见O3型结构面临的两大常见问题:相变和元素利用率低。通过将高熵策略引入到NaLi0.1Ni0.35Mn0.55O2 (NLNM)中,用 Cu2+/Mg2+ 和 Ti4+ 分别取代 NLMN 中的部分 Ni2+ 和 Mn4+,成功合成了NaLi0.1Ni0.15Cu0.1Mg0.1Ti0.2Mn0.35O2(Na-HE)。之后作者仔细探索了高熵策略的影响。首先,它扩展了元素利用率,与 NLNM 相比,Na-HE的比容量明显提高,实现了与NLNM 典型的单电子转移反应截然不同的双电子转移反应。在掺杂后,NLNM 中的相变也受到了抑制。



科学材料站

本 文 要 点


要点一:抑制了O3型正极材料的相变过程

通过原位 X 射线衍射研究了这两种材料的结构演变。高熵材料Na-HE在初始充电过程中,(003) 峰向低角度移动,这一趋势一直持续到充电至3.6 V。此后,材料发生相变,转变为P3相,表现为(104)峰消失。这表明,Na-HE在充电过程中经历了从O3到P3的相变过程,并在放电至2.6 V前一直保持P3相,此时为P3-O3 相变过程。与此形成鲜明对比的是,NLNM的结构演化却截然不同,在完全充电过程中,(104) 峰并没有消失,没有出现O3-P3相变。然而,在低电压放电过程中出现了额外的峰,表明存在混合相(O3和O3')。同时NLNM共存相在第二个循环中再次出现,这不利于循环稳定性。因此高熵策略的掺杂抑制了充放电过程中的相变过程。

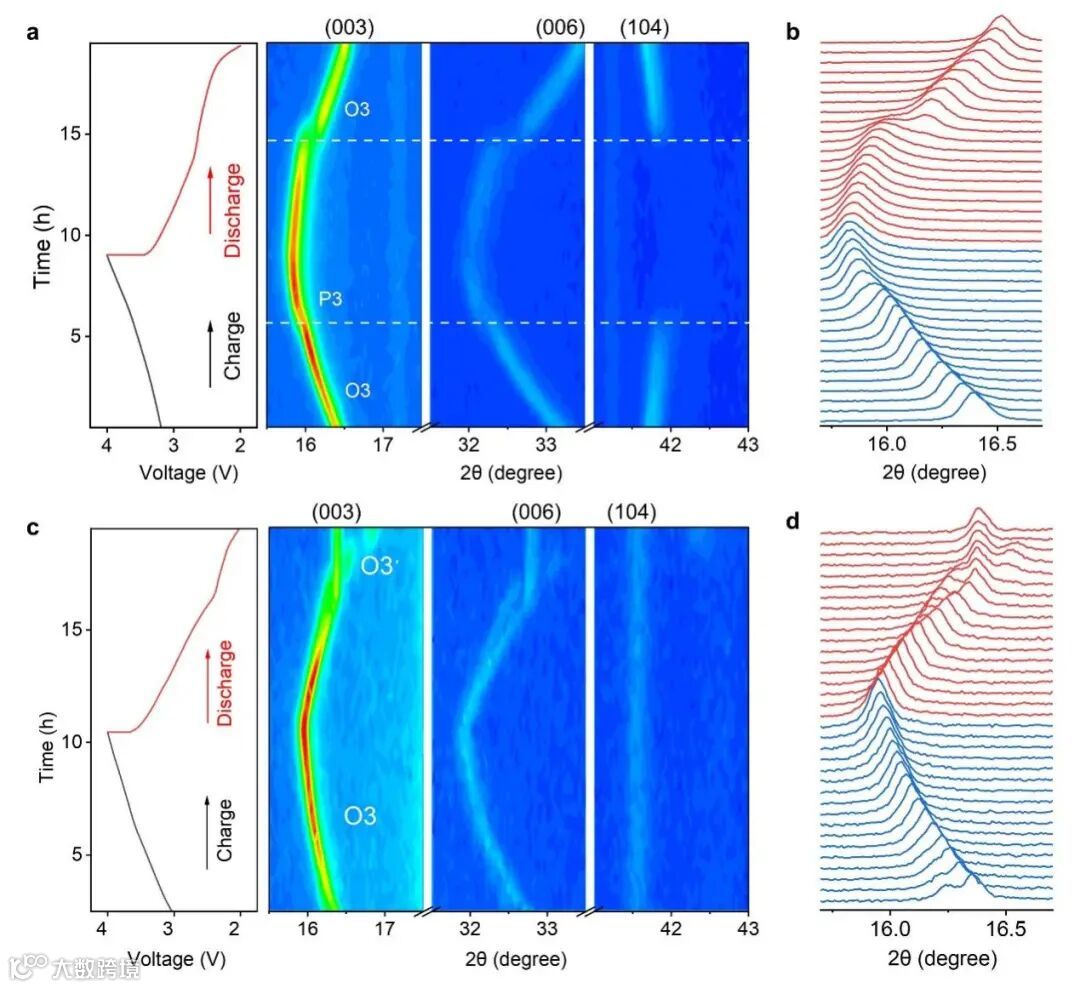

图一:原位XRD演变。(a, b)Na-HE,(c, d)NLNM。


要点二:有效提升了O3型正极的元素利用率

对Na-HE和NLNM,在13 mA g-1的电流密度下,2.0 V-4.0 V 的电压窗口内,NLNM的比容量为81 mAh g-1,相当于 0.3 e转移,这表明其比容量小于基于 Ni2+/3+ 电荷补偿的容量(单电子反应,0.35 e转移)。与此形成鲜明对比的是Na-HE的比容量为122.6 mAh g-1,相当于0.5 e转移。而Na-HE中只有0.15 摩尔 Ni2+ 和 0.1 摩尔Cu2+(活性过渡金属),这意味着 Na-HE的电荷容量大于基于Ni2+/4+氧化还原(2 e 反应)的比容量,甚至大于基于Ni2+/4+和 Cu2+/3+ 电荷转移的比容量(总计 0.4 e转移)。因此高熵策略诱导了活性元素的充分利用。XPS结果同样印证了这点,Na-HE初始状态下Ni2+ 的结合能为 855.1 eV,而充电至 4.0 V 后则升至 855.9 eV,这是 Ni4+ 的信号。在放电过程中,Ni4+ 被还原成 Ni2+。而NLNM中Ni的氧化还原不同之处在于,4.0 V 充电状态显示的是 Ni3+ 信号,而不是 Ni4+。

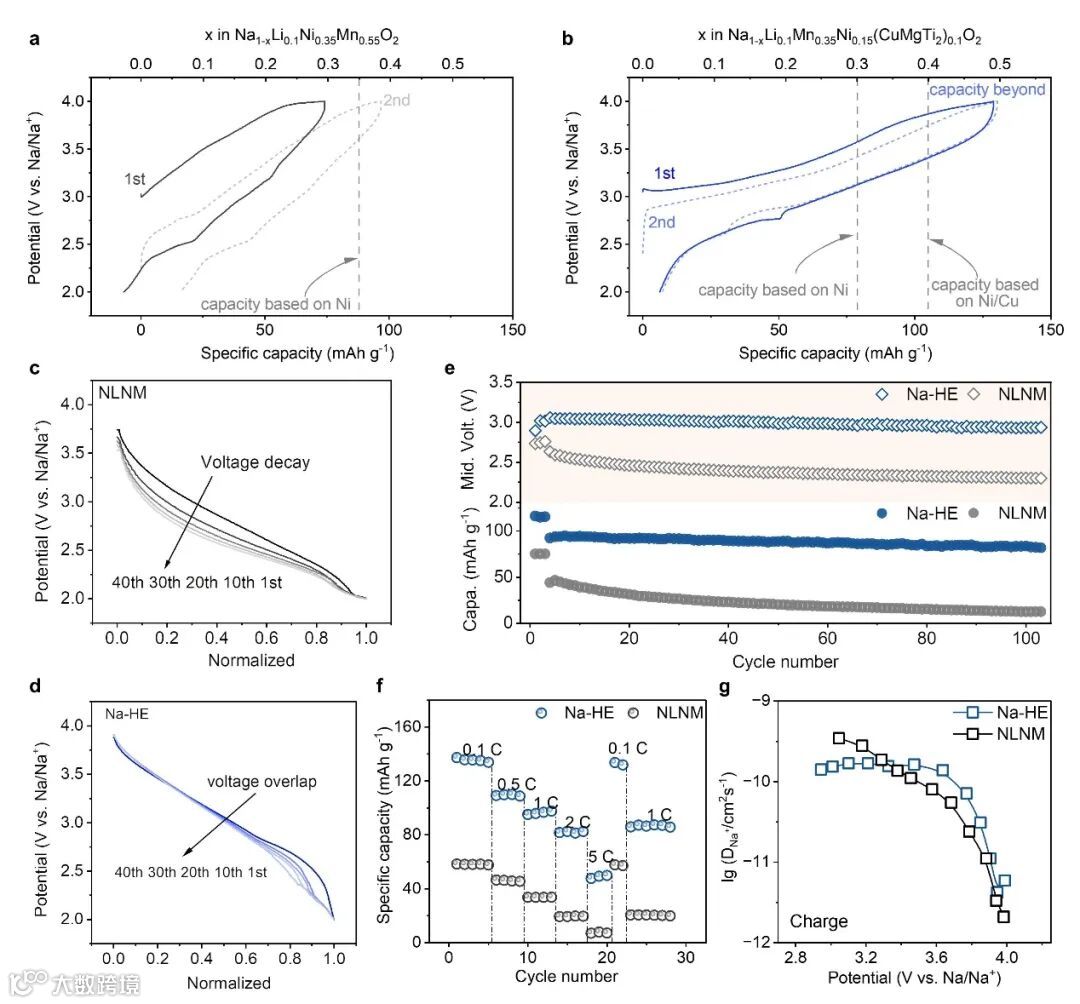

图二:NLNM和Na-HE的充放电曲线对比。


要点三:氧被激发参与充放电过程

鉴于Na-HE正极的放电比容量为122.6 mAh g-1,大于基于过渡金属电荷补偿的比容量,因此收集了O 1s 的XPS光谱结果,530.4 eV 处的峰值代表 O2-(晶格氧),在充电至 4.0 V 的过程中转移到 ≈531 eV 的高能区,这是氧氧化还原的信号(On-)。同时,拉曼光谱具有检测共价键的强大能力,因此被用来研究氧二聚体的信息。在800-900 cm-1 处出现了一个小峰,对应于 4.0 V电极的O-O伸展区域,这与XPS结果一致。表明在Na-HE中激发了氧活化,而同样有Li掺杂的NLNM却没有发现氧活化,形成了鲜明对比。

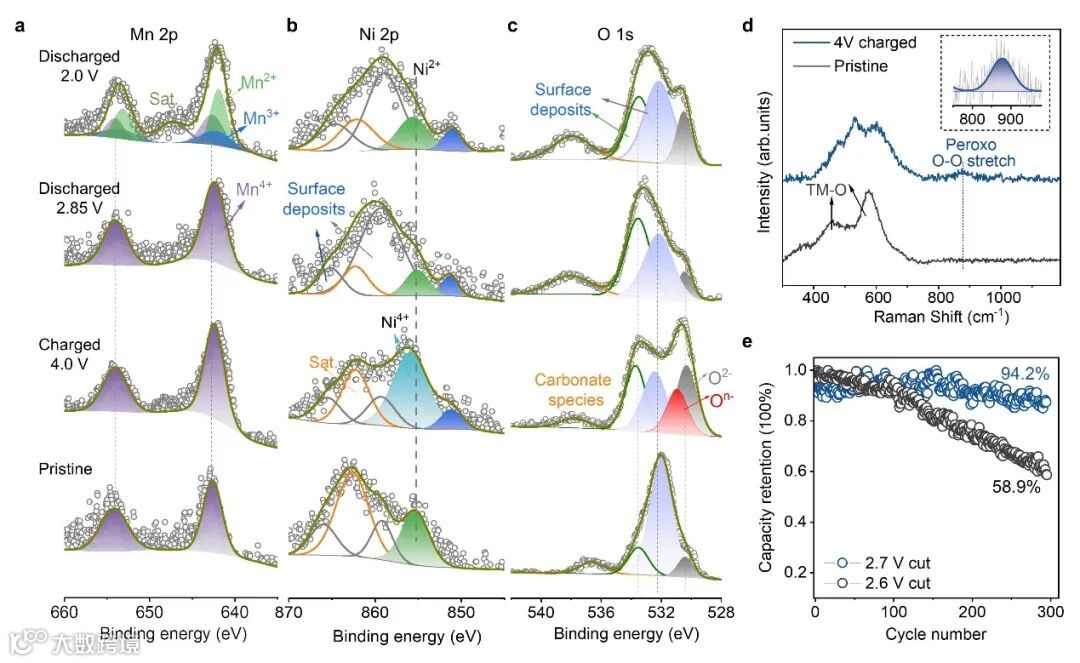

图三:不同充放电态的Na-HE的(a-c)XPS图谱,(d)Raman图谱,(e)循环曲线。



科学材料站

文 章 链 接


Full Exploitation of Charge Compensation of O3-type Cathode Toward High Energy Sodium-Ion Batteries by High Entropy Strategy

https://doi.org/10.1002/smll.202404039



科学材料站

通 讯 作 者 简 介


付永柱:郑州大学化学学院特聘教授,博士生导师。2007年博士毕业于美国德克萨斯大学奥斯汀分校材料科学与工程专业。2017年回国前在印第安纳大学-普渡大学联合分校担任助理教授。目前承担NSFC-河南联合重点项目、国家自然科学基金面上、河南省创新引领专项课题、国家重点研发课题等。研究领域包括高能量电池电极材料、高离子选择性膜材料、及高效催化材料。已在Chem. Rev., Chem. Soc. Rev., J. Am. Chem. Soc., Angew. Chem., Adv. Mater., Nat. Commun., PNAS等国际著名期刊上发表论文近200篇。担任能源领域期刊Energy & Environmental Materials副主编。


李翔:郑州大学副教授,硕士生导师,入选郑州大学青年拔尖人才。2013年、2016年在南京大学获得学士和硕士学位后,于日本筑波大学获得博士学位。主要研究领域是电化学储能,包括锂/钠离子电池正极材料和电解液改性等。至今在相关领域发表论文40余篇,第一/共一或通讯作者20余篇,包括Nat. Commun., J. Am. Chem. Soc., Adv. Mater., ACS Energy Lett., Adv. Funct. Mater., Energy Storage Mater., J. Mater. Chem. A等;申请专利5项。主持国家自然科学基金青年项目、中国博士后科学基金特别资助/面上项目、河南省联合培育(优势学科类)项目等。担任能源领域期刊eScience青年编委。



科学材料站

课 题 组 介 绍


http://www.fuchemlab.org/sy


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 9163
粉丝 0
科学材料站
总阅读9.0k
粉丝0
内容9.2k
