电子科技大学王曾晖、夏娟、裴胜海等Applied Physics Reviews：探索双层二硫化钼中的堆垛-压强相图

近日，电子科技大学王曾晖、夏娟、裴胜海与中南大学周喻等合作，探索了双层MoS₂在高压下的层间耦合作用演变规律以及相变行为。该工作首次将堆垛坐标轴引入到相图的研究中，结合高压对顶砧技术以及原位光谱表征手段，为描绘双层MoS₂的堆垛-压强相图迈出了第一步。相关成果以Exploration toward a new stacking-pressure phase diagram in bilayer AA- and AB-MoS₂为题发表在物理学期刊Applied Physics Reviews上，并被选为Featured Article。

电子科技大学博士生焦陈寅、特聘副研究员裴胜海、博士生张泽娟为论文共同第一作者；电子科技大学王曾晖教授、夏娟研究员、中南大学周喻教授为通讯作者。电子科技大学基础与前沿研究院为第一完成单位。该研究得到了国家杰出青年科学基金、国家自然科学基金原创探索计划等项目的支持。

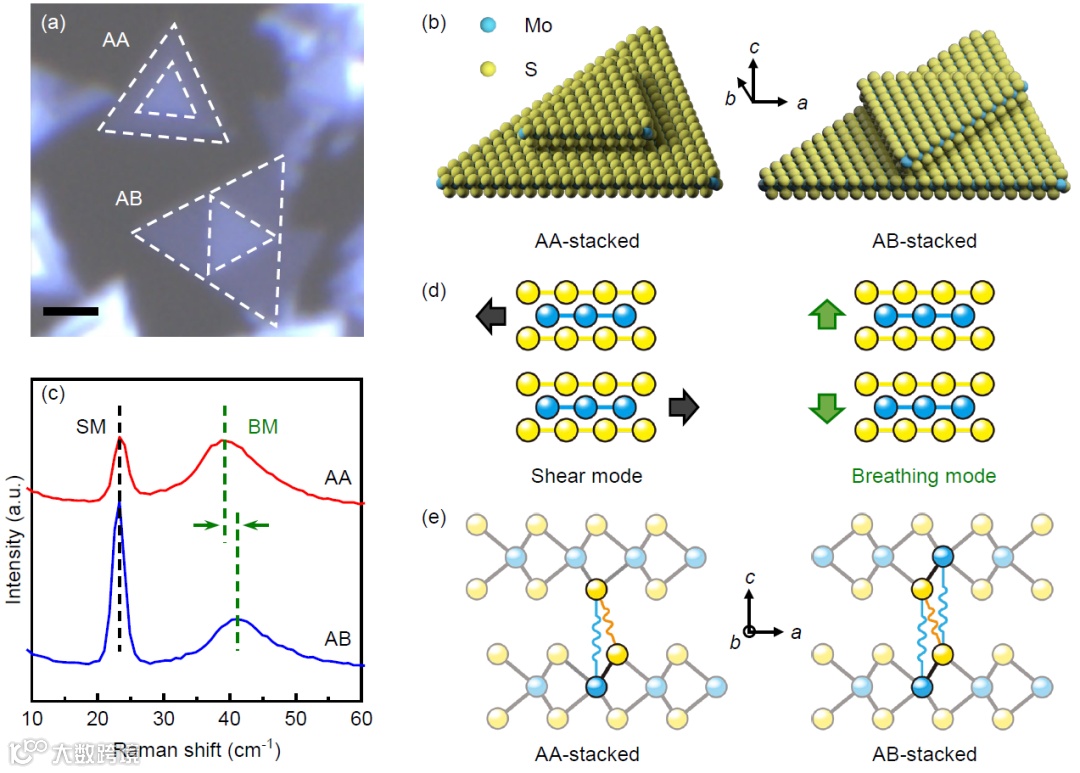

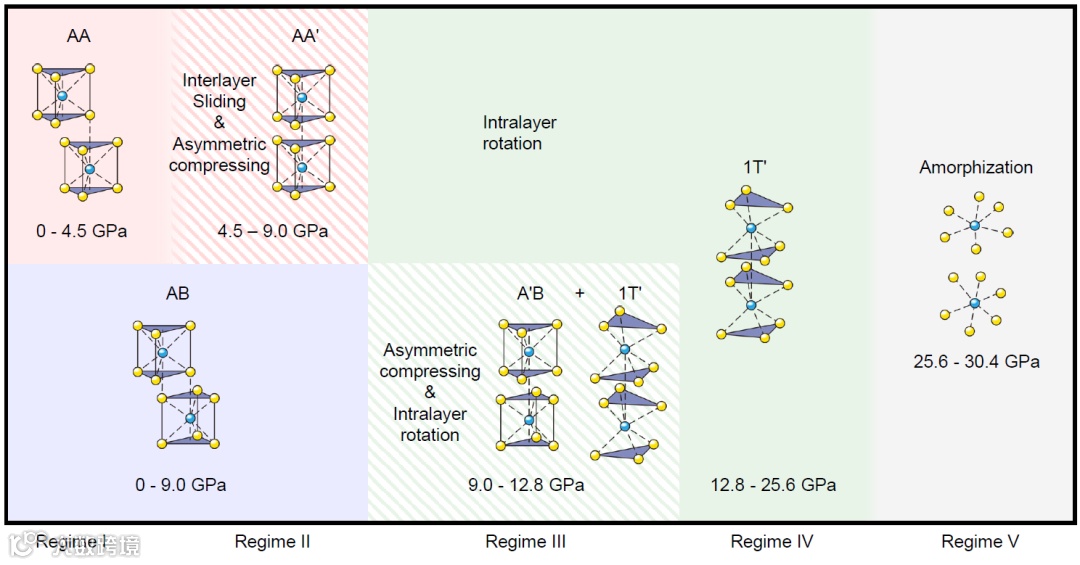

鉴于此，研究者们利用超低波数拉曼光谱对0°和60°堆垛双层MoS₂样品中特有的层间振动模式进行探测，成功地解析出双层样品的堆垛依赖特性，并通过约化弹簧模型解释产生堆垛依赖特性的原因。在此基础上，研究者们利用高压对顶砧（DAC）技术，将研究空间扩展到堆垛-压强空间中，发现0°和60°堆垛样品的层间耦合作用在压强的作用下产生了不同的响应。更加有趣的是，当压强提升到更高之后，会发生压强诱导相变，作者利用拉曼光谱对两种堆垛的样品在高压下的相变行为进行原位探测，发现在低压强范围内（0-12.8 GPa）的相变存在明显的堆垛依赖特性，而在压强高于12.8 GPa时，堆垛依赖特性逐渐消失。基于此，作者将相变行为总结在堆垛-压强空间中，迈出了建立了双层MoS₂堆垛-压强相图的第一步。
