科学材料站
文 章 信 息
通过曲率诱导应变构造差异化亲锂性,实现锂的选择性沉积与稳定的锂金属负极
第一作者:姜钟伟
通讯作者:刘双科*,孙巍巍*,周光敏*
单位:国防科技大学空天科学学院,清华大学深圳国际研究生院
科学材料站
研 究 背 景
锂金属负极因高理论比容量(3860 mAh g-1)与低氧化还原电位(-3.045 V vs.S.H.E.)被视为理想负极材料,但锂枝晶生长、不稳定SEI及体积膨胀等问题制约了其应用。为了克服这些挑战,包括人工SEI、保护涂层、合金化、三维多孔框架及电解质优化在内的多种策略被提出。其中,合理的三维集流体设计因其能同时缓解体积变化与抑制枝晶生长而备受关注。而调控三维(3D)集流体的亲锂性对于改善锂沉积和抑制枝晶生长至关重要。然而,先前的研究主要集中在改变亲锂成分上,而由几何结构引起的应变对亲锂性的影响仍知之甚少。
科学材料站
文 章 简 介
近日,来自国防科技大学的刘双科副教授,孙巍巍副研究员与清华大学深圳国际研究生院的周光敏副教授合作,在国际知名期刊Energy Storage Materials上发表了题为“Curvature-induced strain to realize differential lithiophilicity for selective lithium deposition and stable lithium anode”的文章。该文章提出了一种新颖的曲率诱导应变工程方法,用于调控轻质三维管状碳基体的亲锂性和锂沉积动力学。对于具有内外MnO2纳米片阵列修饰的中空碳纤维(MnO2@HCFC),理论计算和实验证实,空心碳纤维管内外两侧的MnO2分别承受压应力和拉应力。这种由曲率引起的应变改变了MnO2层的O2p能带中心,从而调节了亲锂性并且实现了锂优先在纤维内部的均匀沉积。由此合成的复合锂金属负极(Li-MnO2@HCFC)在对称电池以及全电池中均表现出了良好的电化学性能。这项工作为通过曲率诱导应变工程设计3D锂宿主以增强锂金属负极性能提供了新的见解。
科学材料站
内 容 表 述

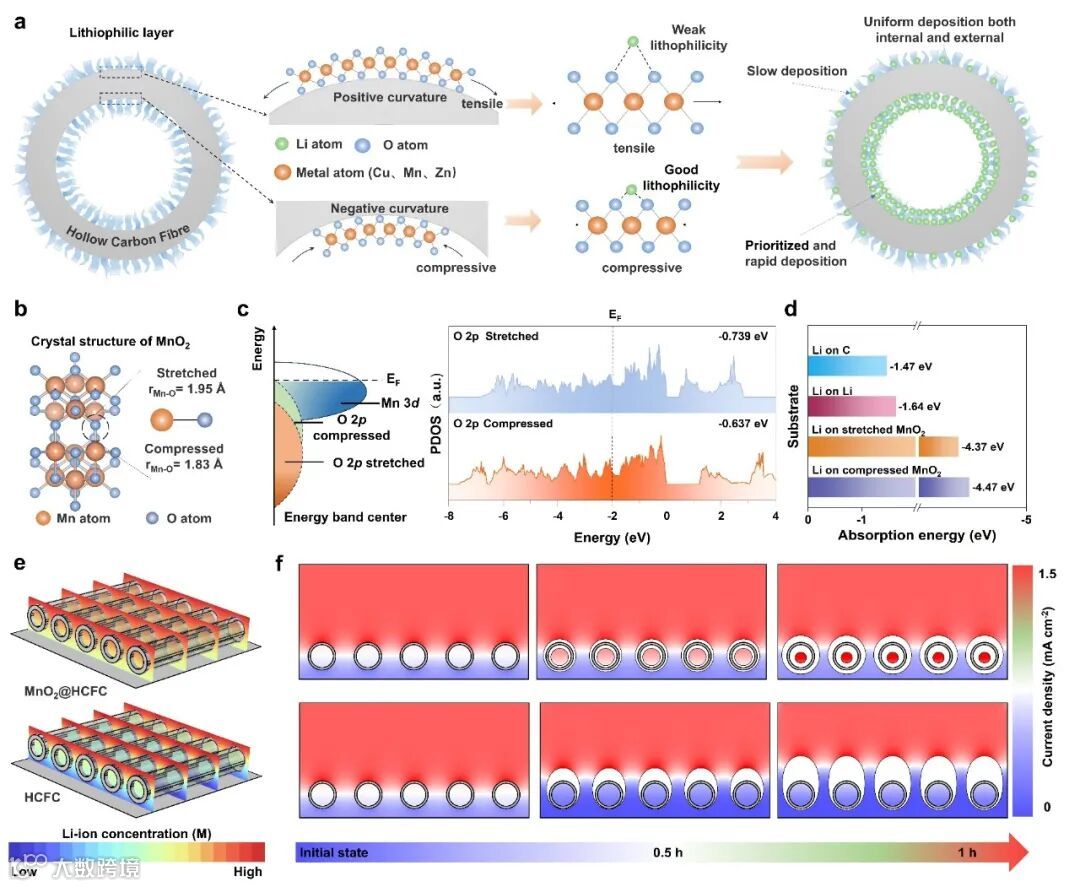

非对称曲率诱导应变工程调节亲锂性和选择性锂沉积的设计示意图如图1所示。中空纤维内外生长的亲锂层由于内外曲率的不同会分别受到压,拉应力,从而产生非对称应变。碳纤维管内部的压应力减小了亲锂层的晶格常数,增加了其亲锂性,使得锂优先在纤维管内沉积。这种选择性亲锂设计不仅抑制了锂枝晶的生长,还缓解了体积膨胀,从而提高了锂金属负极的循环性能。为了验证上述假设,采用了常用MnO2作为代表亲锂层,并分别计算了在拉伸和压缩应变下管状纤维内外亲锂层的晶体结构参数,电子结构以及吸附能的的变化。计算结果表明,内部受到压应力的MnO2晶体的键长缩短,由此导致O2p能带中心上移,具有更大的吸附能。进一步的COMSOL模拟表明,锂在MnO2@HCFC中能均匀沉积并优先沉积于纤维内部。
图 1 非对称曲率诱导应变工程调节亲锂性和选择性锂沉积的设计以及通过理论计算及模拟进行验证的示意图

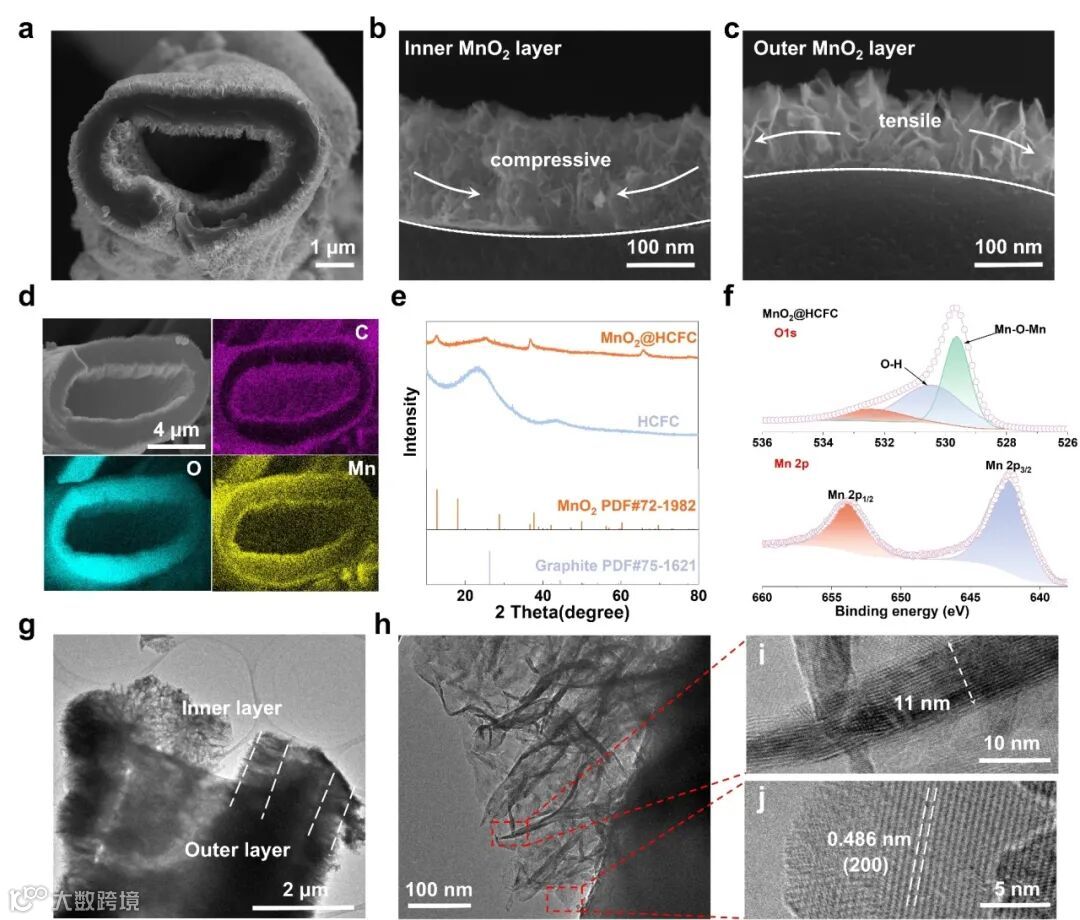

为了验证曲率诱导应变调控亲锂性的猜想,制备了内外均生长有MnO2纳米片阵列的MnO2@HCFC,SEM,XRD,TEM等表征手段证实了二氧化锰纳米片垂直生长在中空纤维的内外表面。
图 2 MnO2@HCFC的形貌结构及成分表征

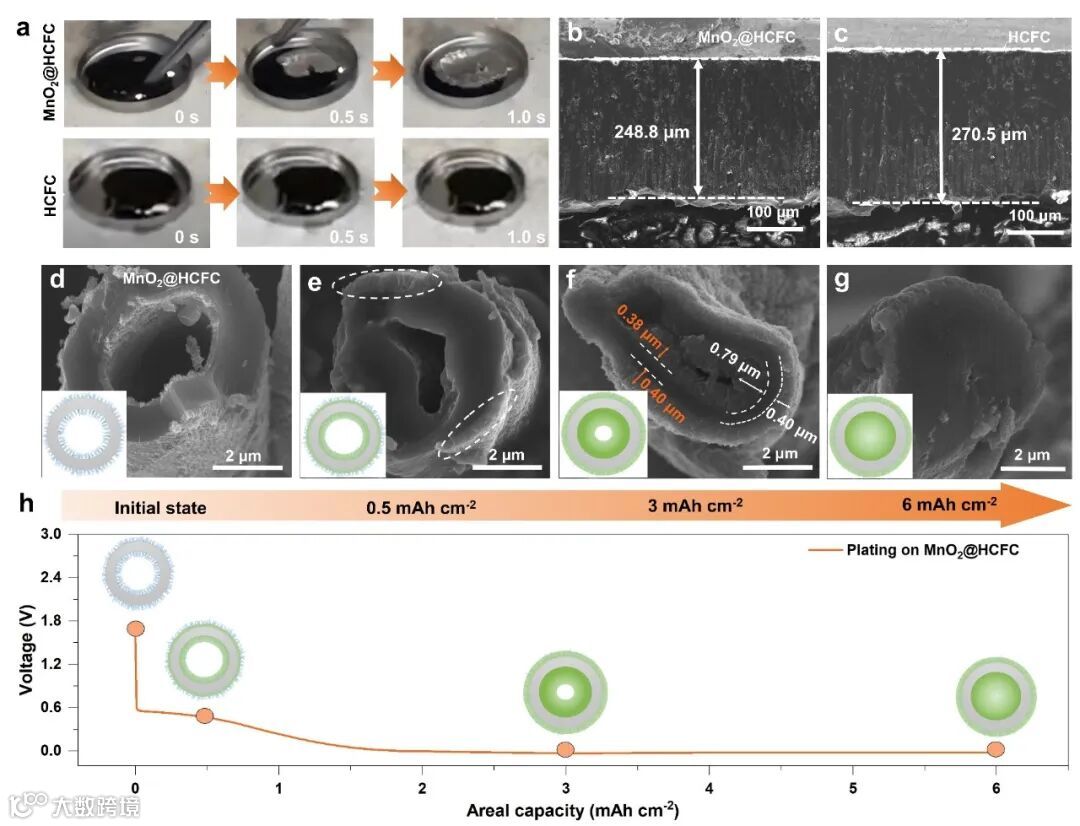

为了验证MnO2@HCFC的超高亲锂性,与HCFC对比了熔融渗锂过程的速度。HCFC对熔融锂的润湿性较差,而MnO2@HCFC则表现出熔融锂的快速渗透,整个渗透过程在不到1s内完成。为了更深入地了解亲锂层中非对称应变对锂沉积行为的影响,使用非原位扫描电子显微镜观测了不同锂沉积容量下MnO2@HCFC的结构形貌,结果表明内部受压的MnO2纳米片阵列具有更强的亲锂性和优先锂沉积特性。
图 3 MnO2@HCFC的亲锂性验证及非对称应变对锂沉积行为的影响

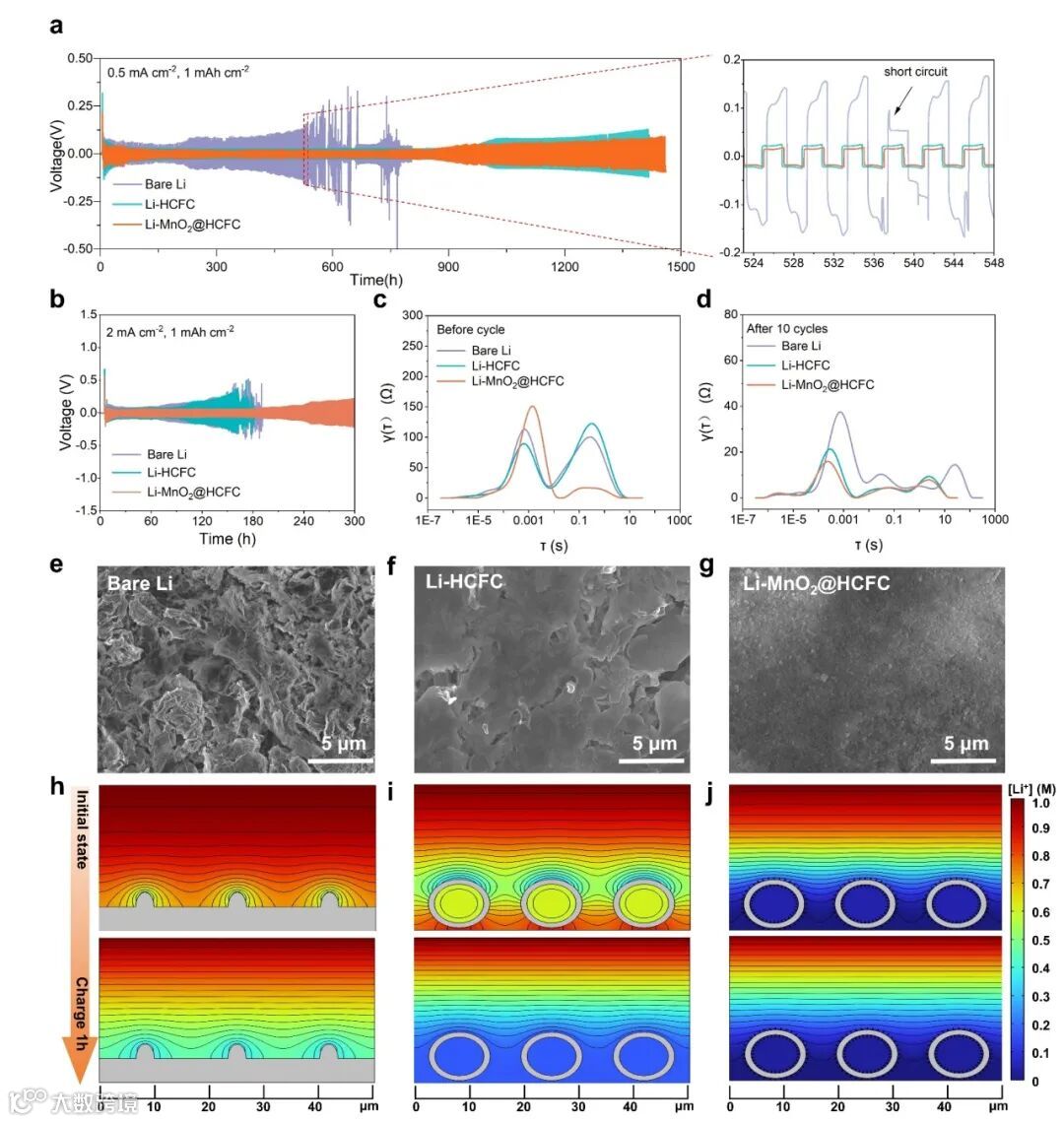

使用MnO2@HCFC熔融渗锂后得到的Li-MnO2@HCFC电极组装对称电池,在低电流密度下能稳定循环超过1400 h,表现出了高的循环稳定性。同时循环后的电极在高的倍率下观察也无明显枝晶形貌的存在,表明该设计对锂枝晶生长的明显抑制作用。
图 4 Li-MnO2@HCFC电极组装的对称电池的电化学性能以及循环后的形貌表征

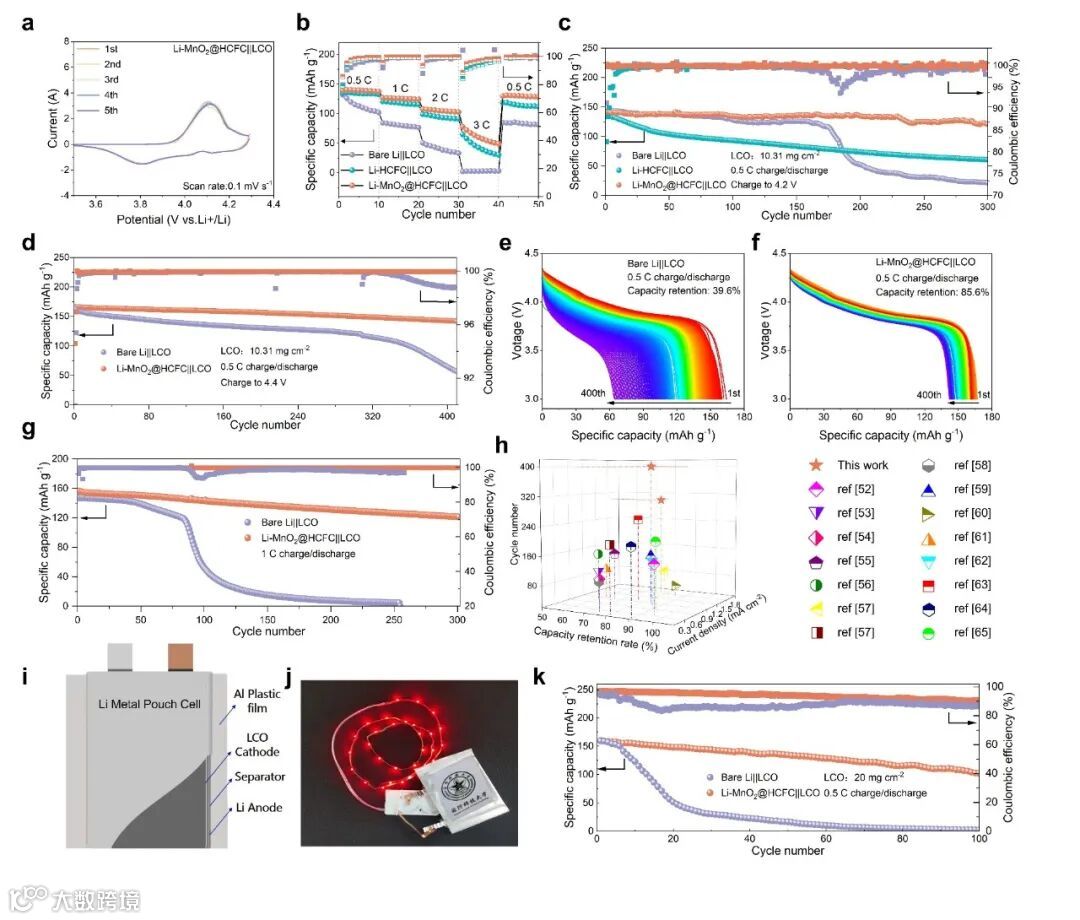

进一步与具有高面容的LCO正极(10.3 mg cm-2)组装成全电池,倍率性能与长循环能力相比于Bare Li,Li-HCFC电极都有较为明显的提升,在0.5 C的充放电倍率下循环400次后,容量保持率可达85.7%。相应的软包电池在恶劣条件测试下也表现出良好的循环稳定性。
图 5 Li-MnO2@HCFC电极组装的全电池与软包电池的电化学性能
科学材料站
文 章 链 接
Curvature-induced strain to realize differential lithiophilicity for selective lithium deposition and stable lithium anode
https://doi.org/10.1016/j.ensm.2024.103729
科学材料站
通 讯 作 者 简 介
刘双科:国防科技大学材料科学与工程系副教授,硕士生导师。分别于2010年和2016年获得湖南大学士学位和国防科技大学博士学位。主要从事高比能锂硫电池、锂金属电池、柔性电池关键材料及器件等方面的研究。邮箱:liushuangke@nudt.edu.cn
周光敏:清华大学深圳国际研究生院副教授,博士生导师,入选国家海外高层次青年人才项目,2014年博士毕业于中国科学院金属研究所,导师为成会明院士和李峰研究员。2014-2015年于美国UT Austin从事博士后研究,合作导师为Arumugam Manthiram教授。2015-2019年在斯坦福大学从事博士后研究,合作导师为Yi Cui教授。主要研究方向为电化学储能材料及器件与电池回收,发表论文270余篇,包括第一及通讯作者论文Nature Catalysis、Nature Energy、Nature Sustain.、Nature Nanotech.、Chem. Rev.、Nat. Sci. Rev.、Nature Commun.、PNAS等。论文被引用 43000多次,50余篇入选ESI高被引论文,H-index为89,2018-2023连续6年入选科睿唯安全球高被引科学家。
孙巍巍:国防科技大学材料科学与工程系副研究员,分别于2008年和2015年获得武汉大学学士和博士学位,入选国家“博新计划”和学校高层次创新人才培养计划。主要从事储能材料与器件的研究,包括高电压正极材料、锂金属负极材料以及锂硫电池等。邮箱:wwsun@nudt.edu.cn
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
