科学材料站
文 章 信 息
聚焦SEI演变:过放电应力加速石墨/LiFePO4电池老化机理的深度解析!
第一作者:汤士军,梁钰莉
通讯作者:杨勇*,龚正良*,魏奕民*
科学材料站
研 究 背 景
石墨/LiFePO4锂离子电池由于成本低、稳定性高、寿命长,广泛应用于电动汽车和大规模储能系统。与消费类锂离子电池不同,无论是动力电池还是储能电池,其使用周期往往达到10年以上,基于电池实际工况的寿命测试需要很长的时间,难以满足实际开发需求,因此,加速老化实验应运而生。过放电(放电深度>100%)通过破坏和修复SEI,能够加速电池容量衰减,但是,过放电作为电池加速老化方法的合理性判断以及相关老化机理研究,尤其是SEI的关键演变,仍有待更深入的探究。
科学材料站
文 章 简 介
近日,厦门大学杨勇教授,龚正良教授与宁德时代21C创新实验室魏奕民博士合作,在国际知名期刊Energy Storage Materials上发表题为“Revisiting the Overdischarge Process as a Novel Accelerated Aging Method for LiFePO4/Graphite Batteries through the Unveiling of SEI Evolution Mechanism”的研究文章。该研究通过定量描绘SEI演变的全貌,重新审视了过放电作为加速老化方法的合理性及作用机理。过放电导致SEI中的有机组分,如ROCO2Li和CH3Li等发生分解。受损的SEI在随后的充电过程中得到修复,加速电池容量衰减。过放电应力下,SEI的有机组分不断被破坏和修复,抑制了循环过程中SEI的持续累积和增厚及其有机组分向无机组分的转化。结果,SEI的厚度更薄,形貌更加不均匀,有机组分更多,杨氏模量更低。过放电独特的SEI演变机制有效加速了活性锂的损失,并表现出与正常老化相似的热力学老化模式,这表明过放电应力可以作为一种合理有效的加速老化方法。本研究对电池加速老化的机理有了更深入的认识,并为电池性能的评估和提升提供了新的思路。
科学材料站
本 文 要 点
要点一:过放电应力下电池的电化学性能

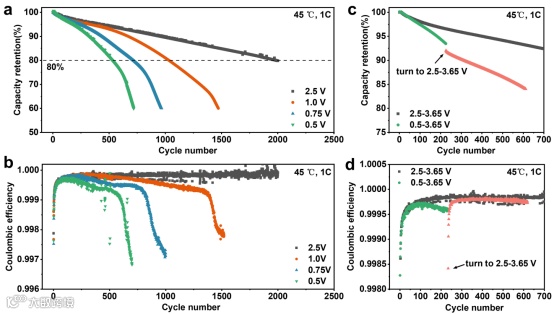

石墨/LiFePO4软包电池在2.5 V、1.0 V、0.75 V和0.5 V不同的截止电压下进行循环,其衰减至80%健康状态(SoH)所需要的循环时间分别为3980, 2125, 1473和1100 h。以放电截止电压2.5 V作为标准,过放电至1.0 V、0.75 V、0.5 V的加速比例系数分别为1.87、2.70和3.62,表明过放电对石墨/LiFePO4电池具有明显的加速老化效果。过放电对SEI的破坏和修复会导致电池在循环过程中副反应增多,电池的库伦效率降低,而当电池从过放电循环恢复到正常循环时,库伦效率也会逐渐恢复。
图1. 石墨/LiFePO4软包电池在 2.5 V 正常老化和不同程度过放电老化下的电化学性能。
要点二:过放电应力下SEI破坏和修复的量化分析

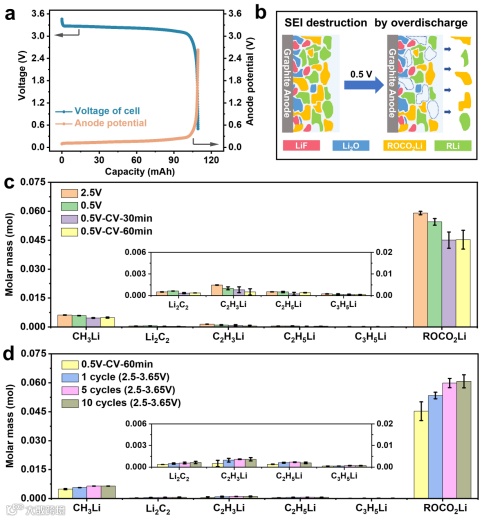

为了进一步量化分析过放电对SEI的破坏作用,对化成后的电池分别进行了以下实验:1 C倍率正常放电至2.5 V,1 C倍率放电至0.5 V后恒压放电0 min、30 min以及60 min后对石墨负极进行质谱滴定测试。结果表明,0.5 V过放电后,SEI中的CH3Li与ROCO2Li等为代表的典型有机组分含量明显降低,当恒压30 min后,有机组分含量进一步降低;恒压60 min后与30 min的结果相比无明显变化,表明SEI的分解在恒压30min时基本完成。被破坏的SEI在正常循环过程中会被进一步修复,经0.5 V恒压60 min破坏SEI的电池,在2.5 V截止电压正常循环5圈后,以CH3Li与ROCO2Li等代表的典型有机组分含量有所上升,循环10圈后其含量无显著变化,说明SEI在循环5圈后基本被修复完成。
图2. 基于质谱滴定技术量化分析过放电应力下SEI的破坏和正常循环下的修复过程。
要点三:基于电化学性能的加速老化机理分析

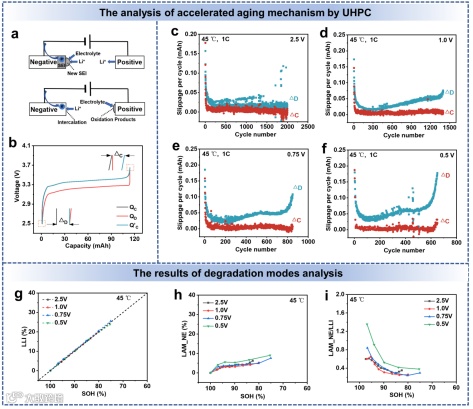

为了进一步分析过放电是如何加速电池容量的衰减,对超高精度库伦测试仪(UHPC)测得的容量-电压曲线进行了讨论。充电顶部与放电底部的滑移量分别以与表示,与分别代表电解液在正极侧发生的氧化反应以及在负极侧发生的还原反应。随着放电截止电压的降低,没有明显变化,而随放电截止电压的降低逐渐增大。电化学无损诊断结果表明,和活性材质损失(LAM)相比,活性锂损失(LLI)是过放电加速电池老化的关键因素。此外,过放电加速老化与正常循环老化表现出相似的老化路径,从电化学性能上看,过放电是一个合理有效的加速老化方法。
图3. 基于超高精度库伦测试仪(UHPC)和电化学无损诊断的加速老化机理分析。
要点四:过放电应力下SEI的演变研究

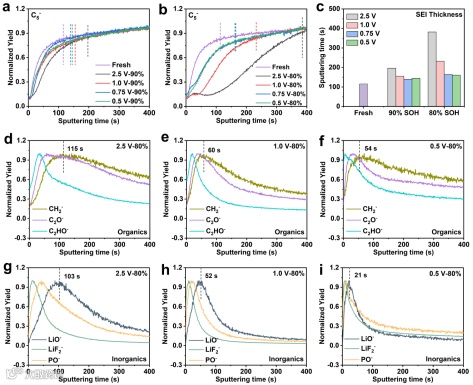

在电池老化过程中,SEI生长和演变是导致活性锂损失(LLI)的关键因素,因此接下来对SEI在不同老化条件下的厚度,结构,形貌,组分和机械性能等进行深入研究。在正常老化时,负极电位在放电过程中上升到 1 V 以下,对SEI没有显著影响。在充电过程中,锂化石墨负极的电位逐渐降至 0.1 V 以下。SEI 外层由于电解液的还原逐渐增长,而靠近石墨负极的 SEI 内层的有机成分,尤其是烷基碳酸锂(LEDC)等,逐渐演变成Li2O 和 Li2C2等更稳定的无机组分。经过长循环后,SEI 呈现出厚而平坦的形貌。相比之下,当电池在过放电条件下循环时,初始 SEI 中的有机 LEDC 在高阳极电位下氧化分解,而在随后的充电过程中,受损的 SEI 通过电解液的还原进行修复。值得注意的是,SEI 的破坏和修复与电池的 SoH 相关。在循环初期(SoH > 95%),初始 SEI 相对较薄,过放电破坏的有机成分较少,使 SEI 更容易修复。因此,过放电应力没有显著加速电池的老化。然而,在老化的中后期(95% > SoH > 80%),SEI 的破坏逐渐变得严重,导致活性锂的损失更快。由于 SEI 有机成分的不断破坏和修复,与正常老化相比,其生长和演变受到抑制。最终形成的SEI较薄且不均匀,有机组分更多,杨氏模量更低。
图4. 通过TOF-SIMS分析过放电应力下SEI的厚度和结构演变。
图5. 通过冷冻透射电镜和原子力显微镜分析SEI的形貌和机械性能演变。

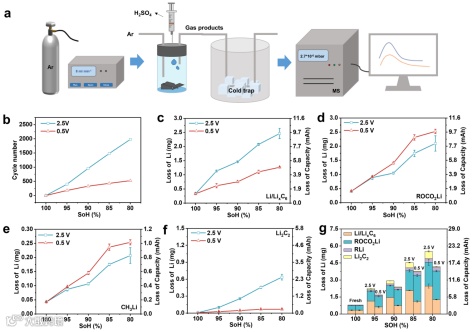

图6. 基于质谱滴定技术量化分析过放电下SEI的组分演变。
科学材料站
文 章 链 接
Revisiting the Overdischarge Process as a Novel Accelerated Aging Method for LiFePO4/Graphite Batteries through the Unveiling of SEI Evolution Mechanism
https://doi.org/10.1016/j.ensm.2024.103916
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
