科学材料站
文 章 信 息
Pioneering Built-in Interfacial Electric Field for Enhanced Anion Exchange Membrane Water Electrolysis
第一作者：黄华伟，徐亮亮
通讯作者：张华彬
单位：阿卜杜拉国王科技大学（KAUST）
https://doi.org/10.1002/anie.202414647
科学材料站
背 景 介 绍
在阴离子交换膜电解水（AEMWE）制氢技术中，阴极的析氢反应（HER）因其复杂的水解离步骤（Volmer步骤）而受到显著限制。这一过程需要克服较高的能量障碍，导致反应动力学较慢。现有的贵金属催化剂尽管具有优异的催化性能，但其高昂成本和有限的耐久性制约了大规模应用。因此，开发高效、稳定的非贵金属催化剂成为实现可持续氢气生产的关键。
本研究通过构筑超薄W5N4壳层包覆Ni3N纳米颗粒（Ni3N@W5N4）的纳米异质结构，创造了内建界面电场（BIEF），以优化电子结构并显著加速水解离步骤，降低能量障碍（从1.40 eV降至0.26 eV）。该催化剂在碱性环境下表现出优异的析氢性能和长期稳定性（500 mA cm⁻²下稳定100小时），并在AEMWE设备中展现了良好的实际应用潜力。
科学材料站
本 文 亮 点
通过异质界面工程实现内建界面电场（BIEF）的创建与调控。
揭示了BIEF对水解离步骤的能量障碍降低机制，显著提升了催化活性。
Ni3N@W5N4异质结构在碱性HER和AEMWE设备中表现出优异的催化性能和稳定性。
科学材料站
图 文 解 析

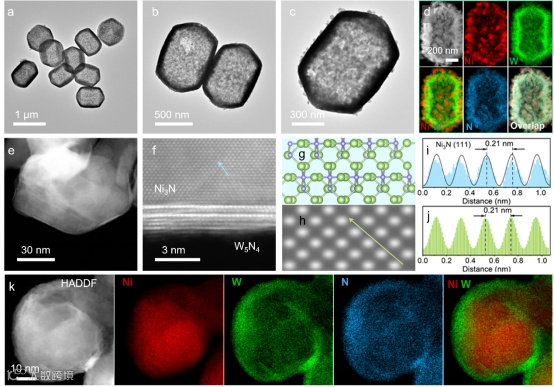

Figure 1. 催化剂的结构表征：通过HAADF-STEM和HR-TEM表征，确认Ni3N@W5N4异质结构由超薄W5N4壳层和Ni3N核组成。

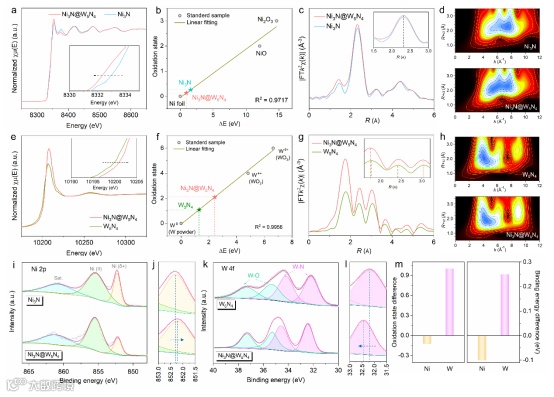

Figure 2. 催化剂电子结构分析：同步辐射和XPS分析结果揭示了BIEF的形成优化了Ni3N@W5N4结构中W5N4壳层的电子结构，显著提高了HER活性。

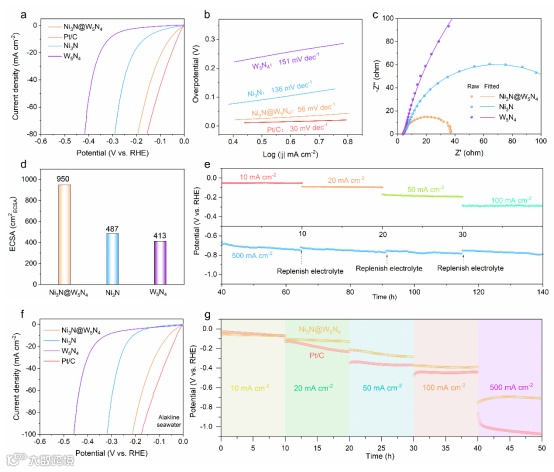

Figure 3. 催化性能测试：Ni3N@W5N4在1 M KOH以及碱性海水中表现出优异的催化活性和长期稳定性。

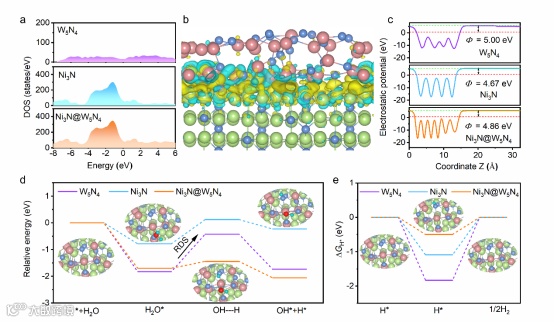

Figure 4. 理论计算与机理研究：DFT计算表明，BIEF促进了界面电子的局域化，有效降低了水解离步骤的能量障碍。

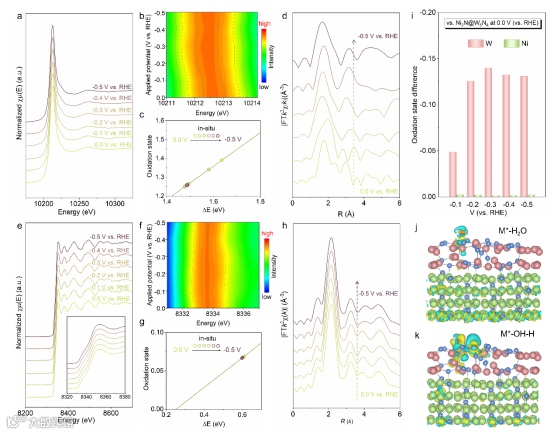

Figure 5. 原位同步辐射分析：原位XAS分析确认了W5N4壳层为碱性HER的主要活性位点。

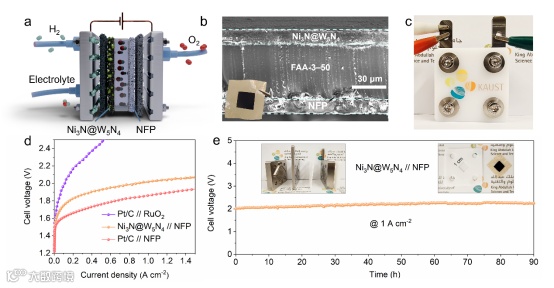

Figure 6. AEMWE设备测试：使用Ni3N@W5N4作为阴极的AEMWE设备在1 A cm⁻²下稳定运行超过90小时，展现了优异的应用潜力。
科学材料站
总 结 与 展 望
本研究通过构筑Ni3N@W5N4纳米异质结构催化剂，成功利用BIEF优化了界面电子结构和催化性能。该催化剂在碱性HER中展现了优越的活性和稳定性，并在AEMWE设备中表现出突出的工业应用潜力。这项研究为开发高效、低成本的电解水催化剂提供了新思路，并进一步推动了可再生能源技术的发展。
科学材料站
课 题 组 介 绍
https://acse.kaust.edu.sa/
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
