昆明理工大学陈江照、何冬梅、刘欣星等人：通过氟化策略减少界面能量损耗以实现高性能空气制备钙钛矿太阳能电池

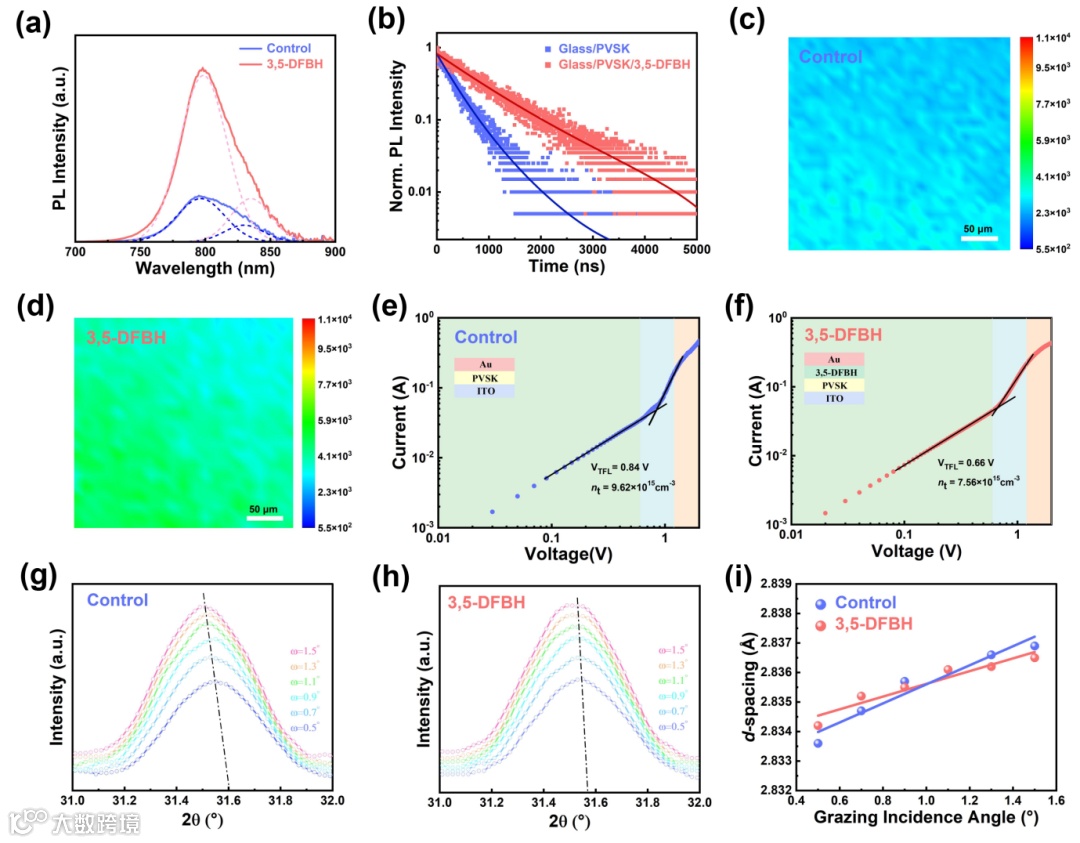

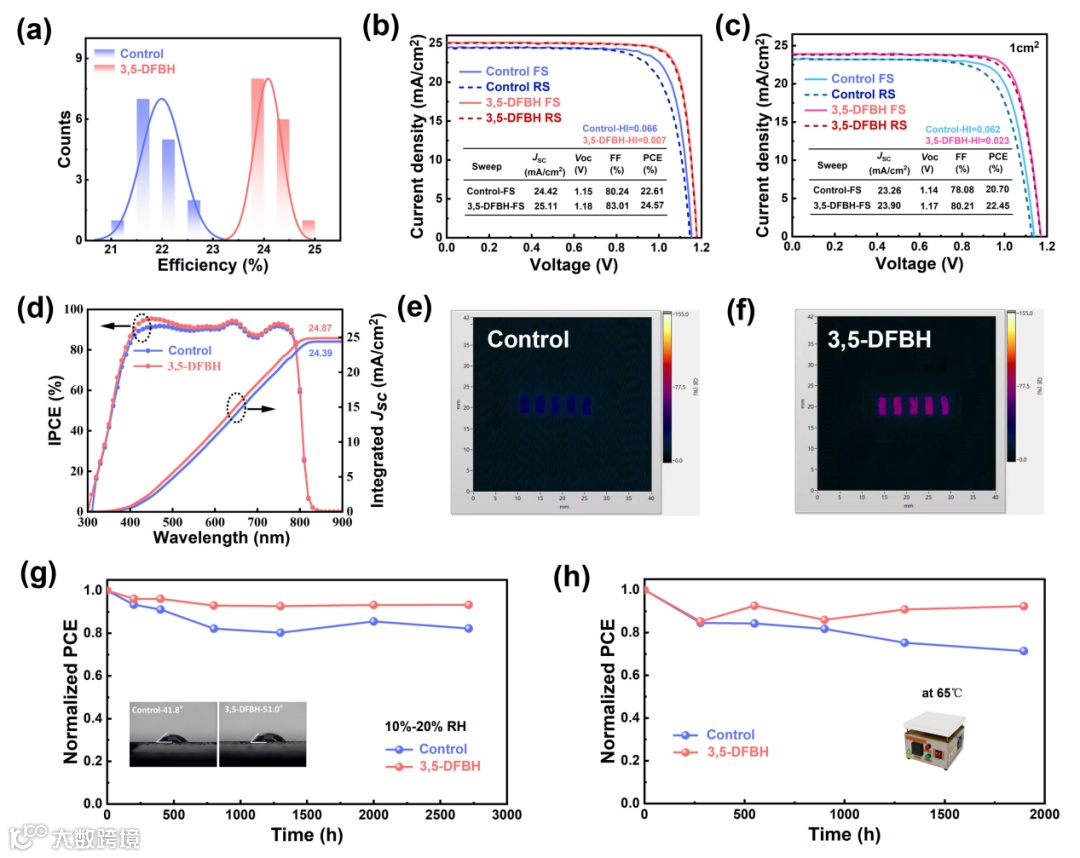

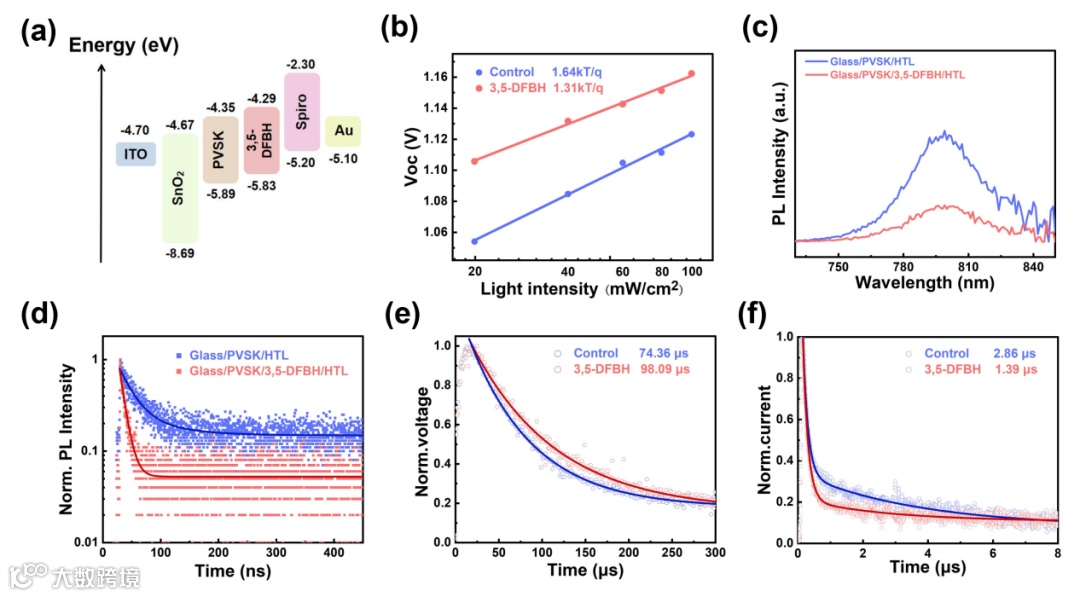

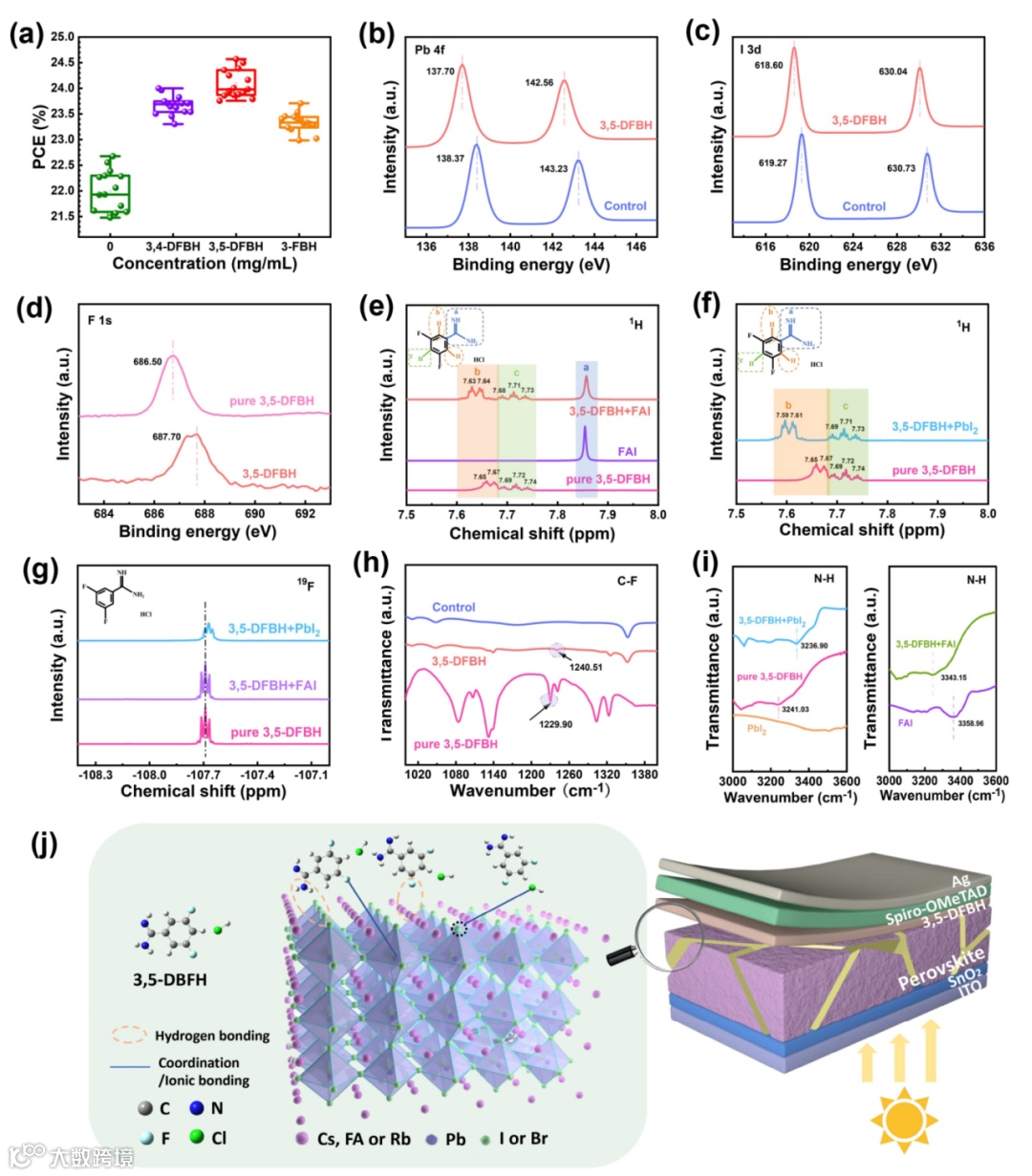

近年来，有机-无机金属卤化物钙钛矿（ABX3）因其优异的光电特性而备受关注。本研究工作发现基于n-i-p结构的钙钛矿太阳能电池（PSCs）中，钙钛矿层（Rb_0.02(FA_0.95Cs_0.05)_0.98PbI_2.91Br_0.03Cl_0.06）和空穴传输层（Spiro-OMeTAD）界面处因离子迁移导致的亚带隙能带结构和陷阱辅助的非辐射复合依然限制着功率转换效率（PCE）和稳定性的进一步提高。基于以上问题，研究人员引入了一种简单而有效的氟化策略，通过同时实现缺陷钝化、拉伸应变释放和界面能带调控来抑制这些复合损失。氟（F）基团的引入不仅通过强化学键增强了缺陷钝化，还提高了钙钛矿薄膜和器件的抗湿性。结果证明3,5-二氟苯胺盐酸盐（3,5-DFBH）修饰可以显著提升钙钛矿太阳能电池效率，并获得了24.57%冠军PCE。此外，长期稳定性也显著改善，器件在10%-20%相对湿度下储存2700小时后，这些器件的效率依然保持着初始值的90%以上。即使在65℃下加热1700小时后，效率仍保持在初始值的90%以上。这项工作提供了一种可行的途径，通过氟化策略来抑制离子迁移并进一步提高钙钛矿太阳能电池的光伏性能和稳定性。
