打破“死锂”壁垒：SWNTs在石墨-锂杂化阳极中的交叉堆叠双功能框架
第一作者：刘艳
通讯作者：张浩*，王雪锋*，张强*
单位：军事科学院防化研究院，中国科学院物理研究所，清华大学
科学材料站
研 究 背 景
锂离子电池凭借其优异的性能已广泛应用于电动车、消费电子和大规模储能等领域,成为推动碳排放减少和碳中和目标实现的关键技术。然而,传统石墨负极的理论容量接近372 mAh/g的极限,难以满足不断增长的能量密度需求。为此,研究人员将目光转向石墨-锂混合负极,希望通过该方案提高电池的能量密度。但石墨-锂混合负极面临着"死锂"形成导致的循环寿命缩短和能量密度降低的关键问题。
科学材料站
文 章 简 介
近日，来自清华大学张强教授，中国科学院物理所王雪锋特聘研究员及军事科学院防化研究院的张浩研究员合作，在国际知名期刊Energy Storage Materials上发表题为“Breaking the “dead Li”Barrier: A cross-stacked dual-function framework by SWNTs in graphite-Li hybrid anodes”的观点文章。该文章针对石墨-锂混合负极中"死锂"积累导致的性能问题, 提出了一种创新的解决方案。研究人员设计了一种采用单壁碳纳米管(SWNTs)构建的交叉堆叠双功能框架。这一框架一方面可以促进电子和离子在石墨颗粒之间的有效传输,另一方面还能创造出准三维多孔结构,为"死锂"提供存储空间,减少其在石墨上的积累。通过实验验证,该负极在高容量(500 mAh/g)和高倍率下表现出优异的循环稳定性(345 cycles)和库伦效率(98.7%)。这一创新设计有效解决了"死锂"积累导致的界面失效和容量衰减问题,为提高石墨-锂混合负极的性能和可靠性提供了新思路,有望推动该技术在电动车和大规模储能等领域的应用。
科学材料站
本 文 要 点
要点一：交叉堆叠双功能框架设计策略
设计高性能石墨-锂混合负极的关键在于解决"死锂"的积累问题。研究发现,在石墨-锂混合负极中,石墨颗粒表面"死锂"的累积会破坏电子传导通路,导致石墨嵌锂化合物(GICs)逐渐失活,从而造成容量快速衰减。为此,采用SWNTs交叉堆叠的双功能框架设计是一种有效的策略。这种设计可以建立稳定的离子/电子传输通道,有效防止"死锂"的形成和积累。同时,SWNTs在石墨颗粒中自组装形成的交叉堆叠框架结构具有层次化的微米级多孔结构,为"死锂"提供了存储空间,减少其在石墨表面的堆积,从而保护锂化石墨的活性。此外,SWNTs自身具有优异的物理特性,如由单层石墨烯卷曲而成的1-2 nm直径、5-30 μm长度的结构,主要由sp2杂化碳组成。当SWNTs微纳米骨架被锂化后,还能提供良好的离子/电子导电性,与金属锂形成稳定的传输界面。仿真结果进一步验证,SWNTs框架能够均匀分散锂离子浓度,将"死锂"积累在微纳米孔隙中,而不是堆积在石墨表面,从而有效缓解GICs的退化。

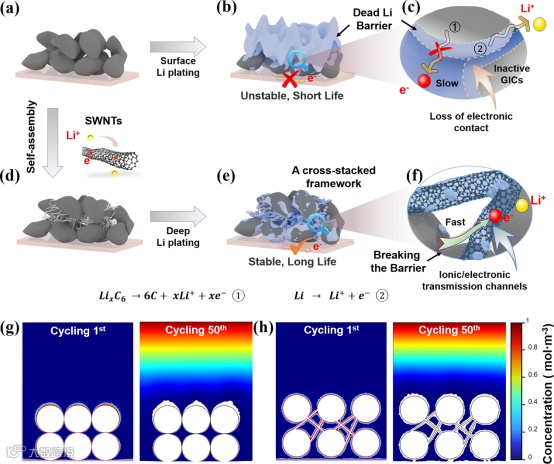

图1. 石墨-锂混合负极交叉堆叠框架设计示意图:(a-c) G电极，(d-f) GH电极。0.5 C下混合阳极中Li沉积行为的模拟结果: (g) G电极，(h) GH电极在1次和50次循环后的浓度。
要点二：交叉堆叠双功能框架中的锂嵌入/镀锂行为
通过测试极化曲线和成核过电位,发现GH电极相比G电极表现出更低的极化和成核过电位,这得益于其特殊的结构特性。SEM和AFM表征显示,GH电极上锂呈现均匀的球状沉积,而G电极则出现了不规则的锂枝晶生长。Cryo-HRTEM和XPS分析表明,SWNT框架上形成的富含LiF、具有弹性的SEI膜有利于稳定电极-电解质界面,促进锂离子的均匀传输和沉积。

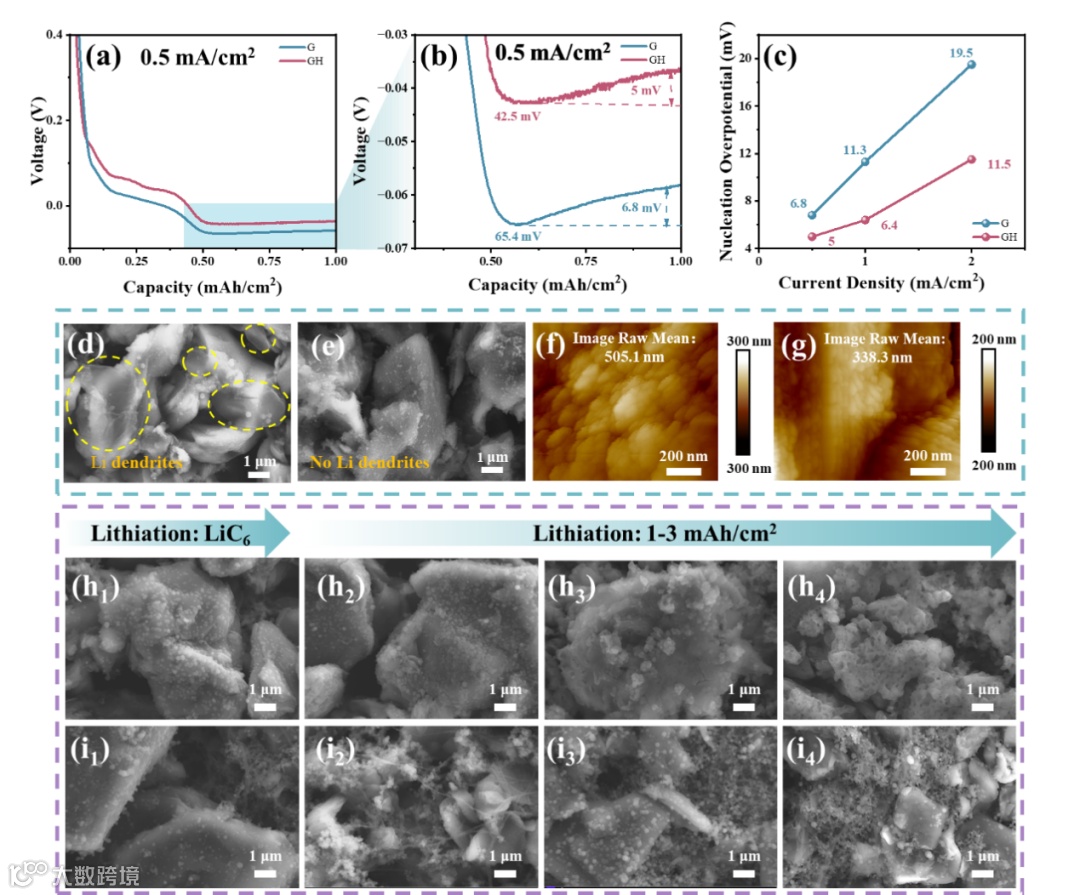

图3. 石墨和3D微纳空间上的锂沉积:(a)G和GH电极(0.5mA·cm-2，1 mAh·cm-2)的电化学曲线。(b)成核超电势，和(c)不同电流密度下的成核超电势。SEM图像(d)G和(e)GH以及AFM图像(f)G和(g)GH显示了在0.5 C下锂化至500 mAh g-1之后石墨上的Li镀覆。具有不同表面沉积水平的G和GH电极的形态通过SEM表征，包括G电极:(h1)锂化至LiC6，(h2) 1 mAh cm-2，(h3) 2 mAh cm-2，和(h4) 3 mAh cm-2，GH电极:(i1)锂化至LiC6，(i2) 1 mAh cm-2，(i3) 2 mAh cm-2，和(i4) 3 mAh cm-2
要点三：混合阳极的电化学性能
SWNTs框架有效改善了石墨-锂混合负极的电化学性能。与单纯石墨电极相比,SWNTs框架不仅提高了容量保持率和循环稳定性,还增强了高倍率性能。具体而言,SWNTs框架有以下优势:1) 提供连续的电子/离子传输通路,有效缓解"死锂"累积对电池性能的负面影响;2) 其多孔结构可容纳更多"死锂",降低其在石墨表面的积累,维持GICs的活性;3) SWNTs结构能随电化学反应重新建立电子传输通路,缓解锂沉积过程中的内部应力变化。因此,SWNTs框架的引入显著改善了石墨-锂混合负极的电化学性能。

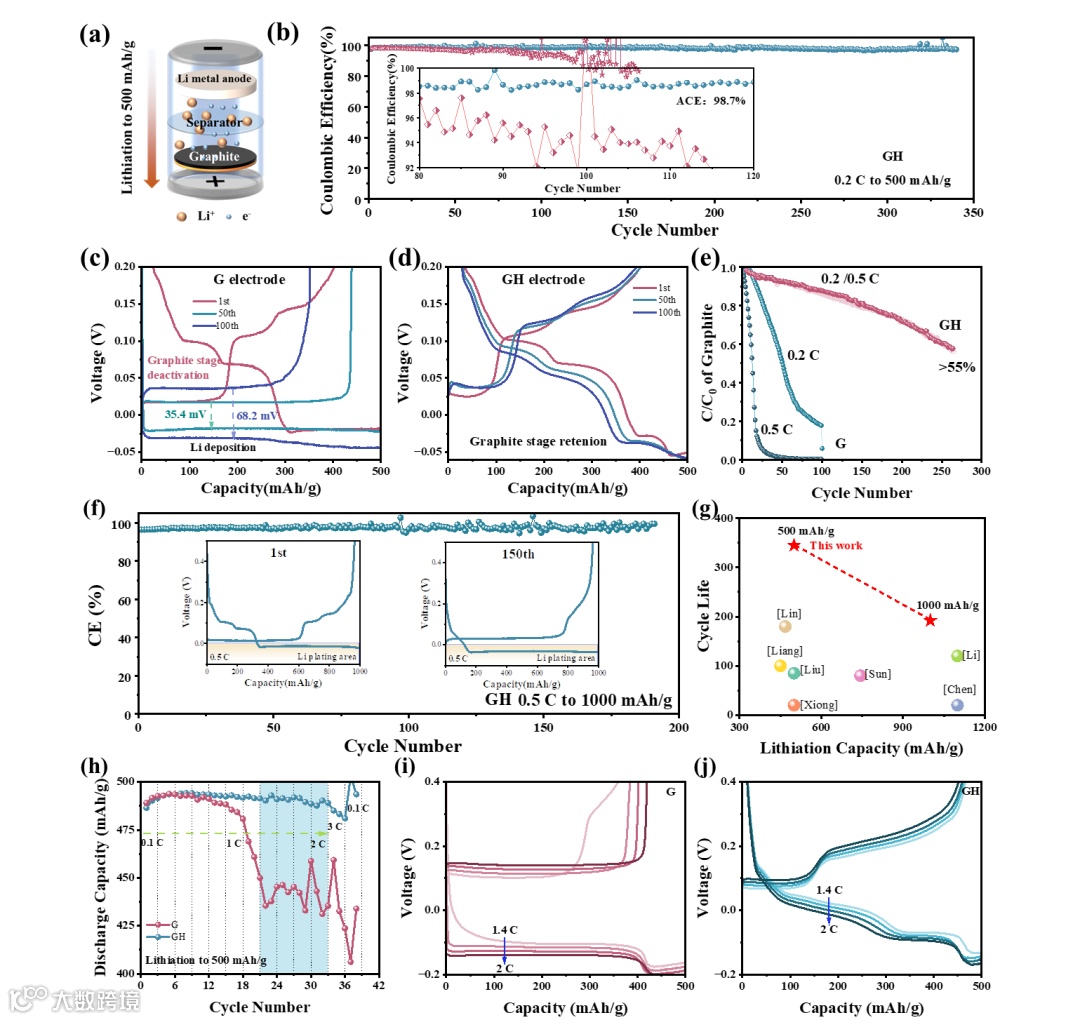

图4. G和GH电极的电化学性能:(a)锂化过程的示意图，(b)在0.2 C下锂化至500 mAh g-1时电极的ce，插图显示80-120次循环后的CE。0.5 C下的电化学曲线:(c) G电极，(d) GH电极。(e)当以0.2 C和0.5 C的速率循环时，混合电极中石墨的C/C0达到500 mAh·g-1。(g)混合电极的锂化循环寿命比较分别为500 mAh·g-1和1000 mAh·g-1。[10、11、15、18、19、41、42](h)混合阳极在0.1、0.2、0.4、0.6、0.8、1.0、1.2、1.4、1.6、1.8、2.0和3.0 C时在G和GH中的速率性能(i) G电极，(j) GH电极在1.4、1.6、1.8、2.0 C时的电压曲线。
要点四：双功能框架的功能机制
SWNTs优异的导电性提高了电子传输效率,降低了电极阻抗;SWNTs框架增加了电极-电解质接触面积,改善了界面性能,特别是随循环次数增加,界面电荷传递电阻成为影响电池性能的主要因素。同时,SWNTs框架还提供了连续的电子/离子传输通路,有效缓解了"死锂"堆积对电化学性能的负面影响,其准三维多孔结构可容纳更多"死锂",降低其在石墨表面的积累。此外,SWNTs结构的变化可重新建立电子传输通路,缓解了锂沉积过程中的内部应力变化,提高了整体结构的稳定性。

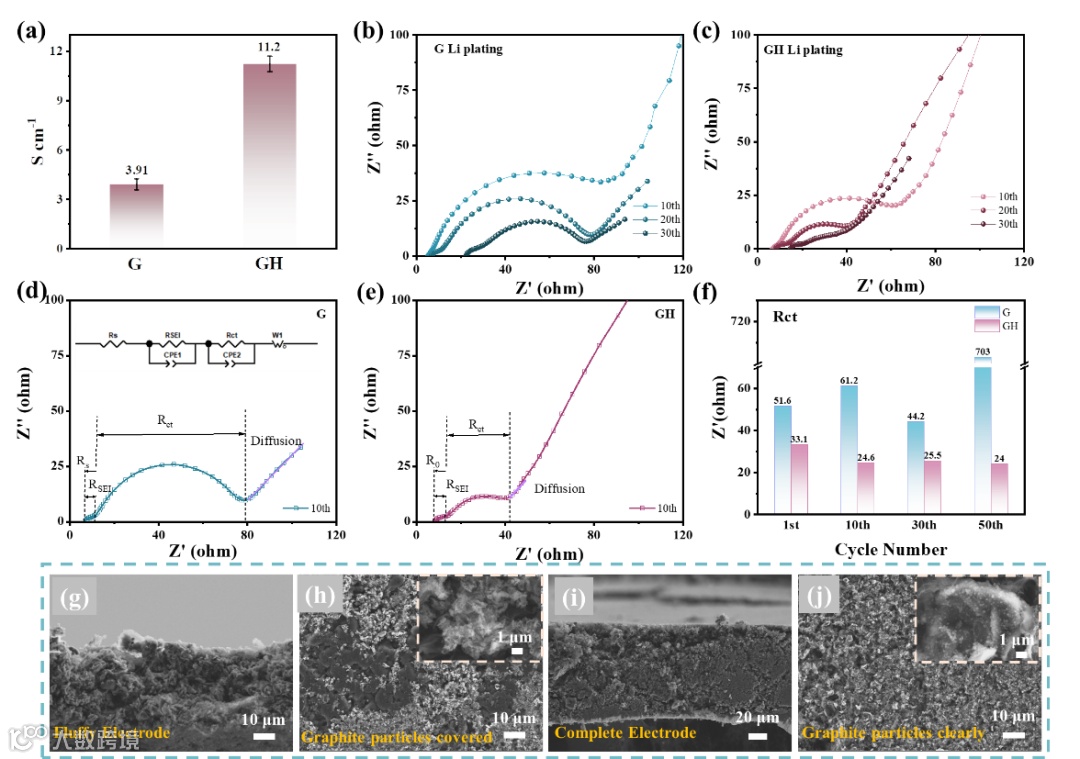

图5. EIS表征揭示的电荷传输动力学:(a)电极电导率，(b)不同循环次数(第1、10、30次)下的G电极，(c) GH电极，(d)第10次循环期间G电极的奈奎斯特图，(e) GH电极，(f)不同循环次数(第1、10、30和50次)下的总结Rct值。300次循环后的SEM图像，G电极在(G)截面和(h)表面(插入图像是部分放大的图像)，GH电极在(I)截面和(j)表面(插入图像是部分放大的图像)。
