文 章 信 息
Mo6+双功能取代P2型锰基氧化物以获得高性能钠离子电池
第一作者:徐林才
通讯作者:刘兴泉
单位:电子科技大学
研 究 背 景
在钠离子电池正极材料中,P2锰层状氧化物由于其经济实惠和优异的性能而特别具有吸引力。然而,需要解决诸如弱层间静电屏蔽导致高电压下大量Na+脱落和大体积变化等挑战。此外,高自旋Mn3+引起的J-T效应导致在低电压下从P2到P’2的相变,这对循环稳定性和速率性能产生了不利影响。目前,研究人员正在探索离子取代策略,旨在稳定晶体结构,同时提高电化学性能。最近报道的一种有效策略涉及将电化学非活性离子,如K+、Ca2+和Al3+掺入碱金属或过渡金属层,以抑制结构坍塌和相变。值得注意的是,在Na位点引入非活性离子通过杂原子钉扎效应减轻与P2相相关的体积变化来稳定层状结构是常见的手段;然而,Mn3+的强Jahn-Teller效应仍然持续存在,并且需要通过同时在Mn位点引入其他杂原子来进行抑制——这是一个重大的挑战。
文 章 简 介
近日,来自电子科技大学的刘兴泉教授在国际知名期刊在Chemical Engineering Journal发表题为“Mo6+ bifunctional substitution of P2-type manganese oxide for high performance sodium-ion batteries”的研究论文。该论文提出了一种对P2型锰基氧化物的高价阳离子取代新策略。Mo6+双功能取代的P2-Na0.67Mn0.99Mo0.01O1.997(PO4)0.0008(NMMPO-1)具有稳定的晶体结构,在充放电过程中具有较小的体积变化,并且由于与Mn3+的J-T效应有关的P2-P’2相变被抑制。由此策略改性的材料具有优异的循环稳定性和倍率性能,并且其空气稳定性得到了增强。
本 文 要 点
要点一:Mo6+的双位点取代效应
利用溶胶凝胶法,选用合适的Mo源,合成了一系列Mo6+取代的Na0.67Mn1-yMoO2-y/3(PO4)y/12(y=0,0.005,0.1和0.2)材料。XRD结果表明,随着取代量的增加,层间距先增大再减小(图1d)。其中,NMMPO-1具有最大的层间距。根据XRD结果,提出了一种取代模型(图1e),NMMPO-1显示了Mo6+的双位点取代效应。紧接着,利用TEM和XPS等分析方法也证明了Mo6+对NMMPO-1的双位点取代。

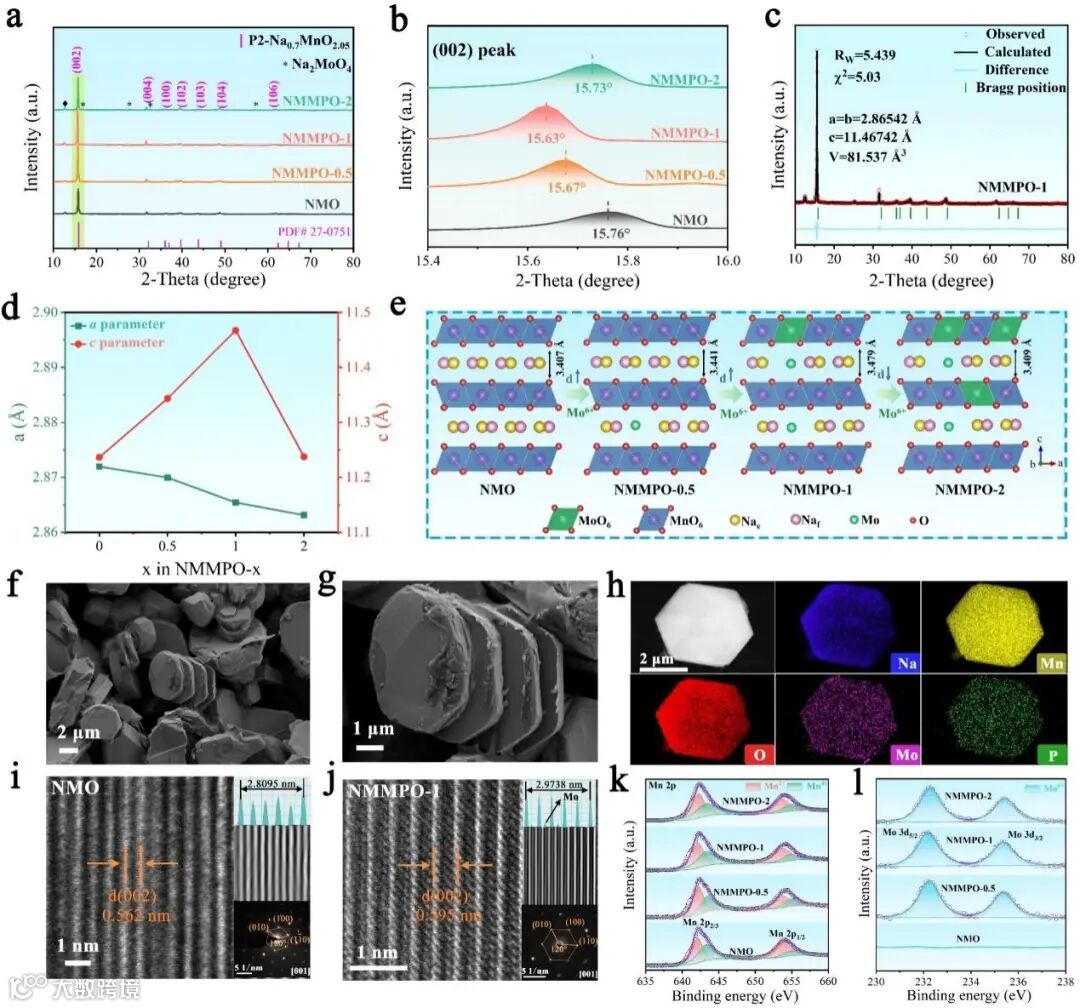

图1.(a)Na0.67Mn1-yMoO2-y/3(PO4)y/12(y=0、0.005、0.1和0.2)的XRD图谱;(b)(002)峰的放大图像;(c)NMMPO-1的XRD精修图谱; (d)P2相的晶格参数a和c随着Mo含量增加时的变化示意图;(e)Mo含量增加时的结构演变示意图;(f)NMMPO-1的SEM图像和(g)局部放大图像;(h)片状颗粒的EDS映射图;(i)NMO和(j)NMMPO-1的HRTEM图像和相应的SEAD图像;(k)Mn 2p和(l)Mo 3d在NMMPO-x中的XPS光谱。
要点二:改善电化学性能
双位点取代的NMMPO-1阴极展现出优异的电化学性能,如图2所示。图2b表明NMMPO-1阴极的CV曲线比NMO阴极更平滑,这是因为在少量Mn3+被Mo6+取代之后,J-T效应被抑制。此外,Mo在层间Na位点中的存在抑制了Na+/空位有序。NMMPO-1阴极表现出优异的倍率性能(5C:100.57 mA h g−1 vs. 40.85 mA h g−1),因为其P2相具有更大的层间距,更加有利于Na+的高速可逆插入和提取。图2e展示了NMMPO-x阴极在0.5C下的循环稳定性。NMO、NMMPO-0.5、NMMPO-1和NMMPO-2阴极在100次循环后的容量和容量保持率分别为112.04 mA h g−1和61.41%、124.72 mA h g–1和68.47%、144.55 mA h g-1和83.00%以及90.4 mA h g-1和58.78%。图2h和2i还分别显示了NMMPO-x阴极在1C和5C下的循环稳定性。NMMPO-1阴极在1C下100次循环和5C下800次循环后的容量保持率分别为86.75%和80.58%,远高于NMO阴极(67.18%和45.31%(500次循环))。值得注意的是,与先前报道的掺杂材料相比,本研究中的NMMPO-1阴极表现出优异的循环稳定性和倍率性能。

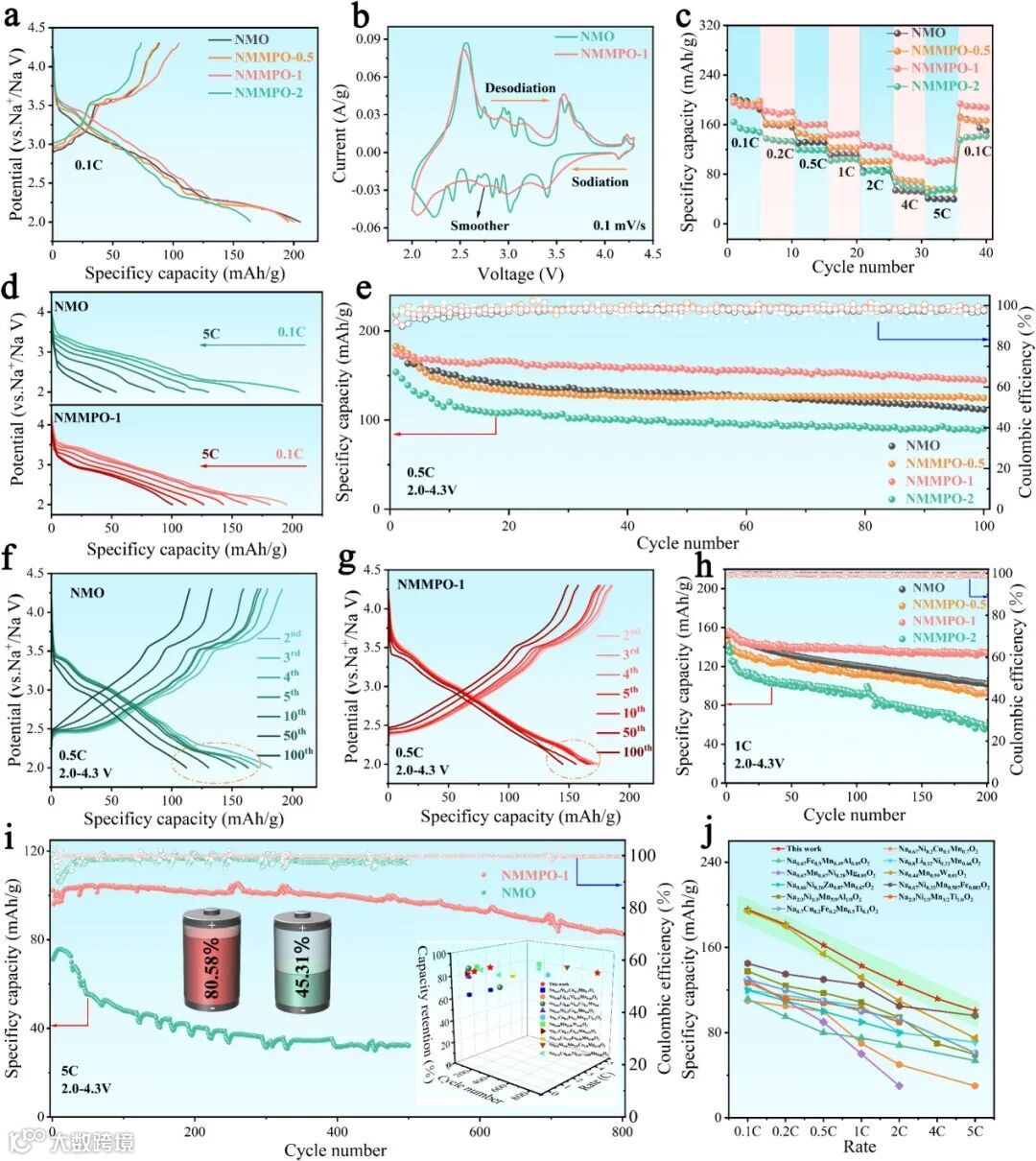

图2. (a) NMMPO-x阴极在0.1C的初始电化学循环期间的充电和放电曲线;(b) NMO和NMMPO-1阴极的CV曲线;(c) NMMPO-x阴极的倍率性能;(d) NMO和NMMPO-1阴极在不同速率下的放电曲线;(e) NMMPO-x阴极在0.5C下的循环性能和库仑效率;NMO(f)和NMMPO-1(g)阴极在0.5C下的100次循环充放电曲线;(h) NMMPO-x阴极在1C下的循环性能;(i) NMMPO-1和NMO阴极在5C下的循环性能;(j) 本研究中材料与已报道材料的速率性能比较。
要点三:改善Na+扩散动力学
为了更加深入地了解这种优异的双功能取代效应,评估了NMMPO-x阴极的电极动力学。EIS、变速CV和GITT等测试手段证明了Na+在NMMPO-1阴极中优异的Na+扩散动力学(图3)。Na+在NMMPO-1正极中能够实现如此快速的扩散,主要得益于其独特的晶体结构。NMMPO-1阴极具有扩展的层间距,这为Na+提供了更为宽敞的扩散通道,从而大大降低了Na+在扩散过程中的阻力。这种结构特点使得Na+在NMMPO-1阴极中的扩散动力学得到了显著的提升,为电池的高性能表现提供了坚实的基础。

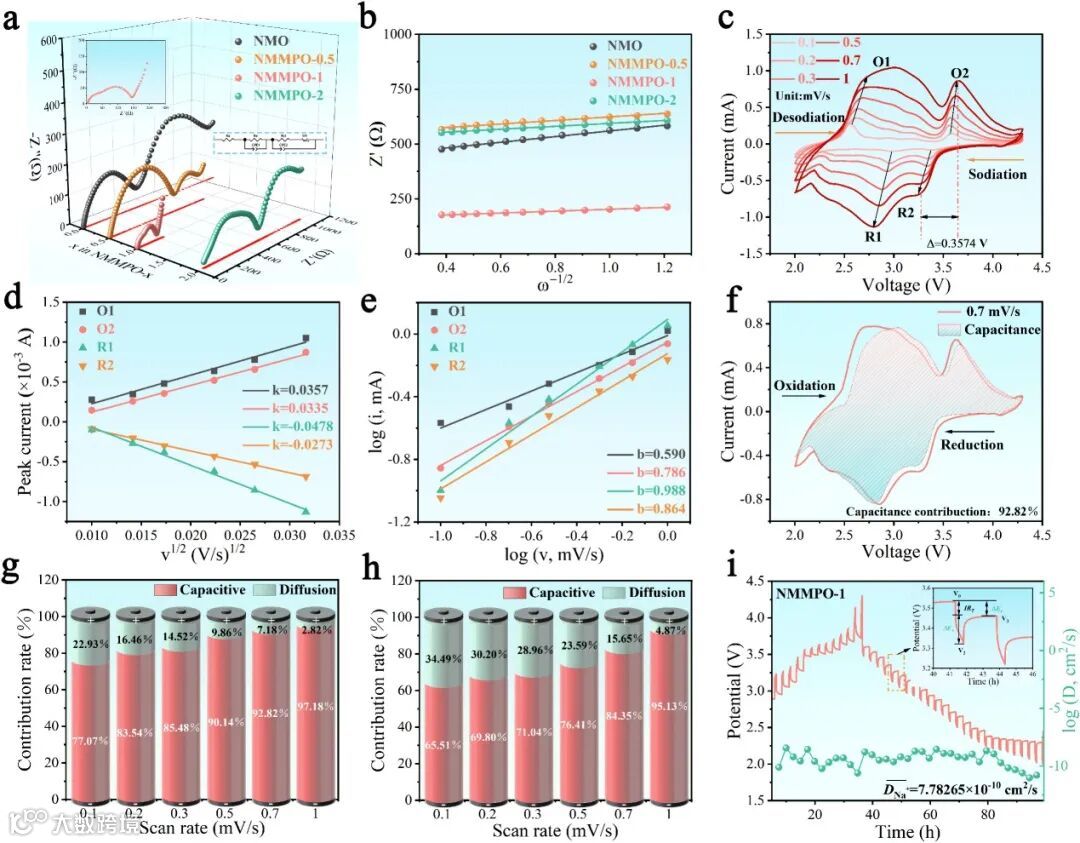

图3. 电极动力学分析。(a) 在NMMPO-x阴极的EIS测量,插图中显示了相应的等效电路;(b) 对Z’与ω−1/2数据进行线性分析;(c) NMMPO-1阴极在0.1至1 mV s−1的扫描速率下获得的CV曲线;(d) NMMPO-1阴极的峰值电流和扫描速率平方根之间的关系;(e) NMMPO-1阴极中观察到的氧化还原峰的电流和电压之间的对数相关性;(f) NMMPO-1阴极在0.7 mV s−1的扫描速率下电容对总电流的贡献,如图中蓝粉色区域所示;NMMPO-1(g)和NMO(h)阴极在不同扫描速率下的电容控制和扩散控制钠存储机制的百分比表示;(i) NMMPO-1阴极在0.1C下的GITT曲线。
要点四:抑制体积变化和P2-P’2相变
非原位XRD表明Mo6+双位点取代的NMMPO-1展现了优异的双功能取代作用(图4a-d):(1)Mn3+位被Mo6+取代,削弱了Mn3+的J-T效应,从而抑制了低电压下的P2-P’2相变;(2)Na位的Mo充当支柱作用,能够缓解材料充放电过程中的体积变化。这两方面的作用使材料具有相对稳定的层状结构。除此之外, NMMPO-1阴极的非原位XPS结果表明(图4e-f),Mn作为活性元素是容量的贡献者,而Mo是电化学非活性的,仅仅是一种起结构稳定作用的元素。

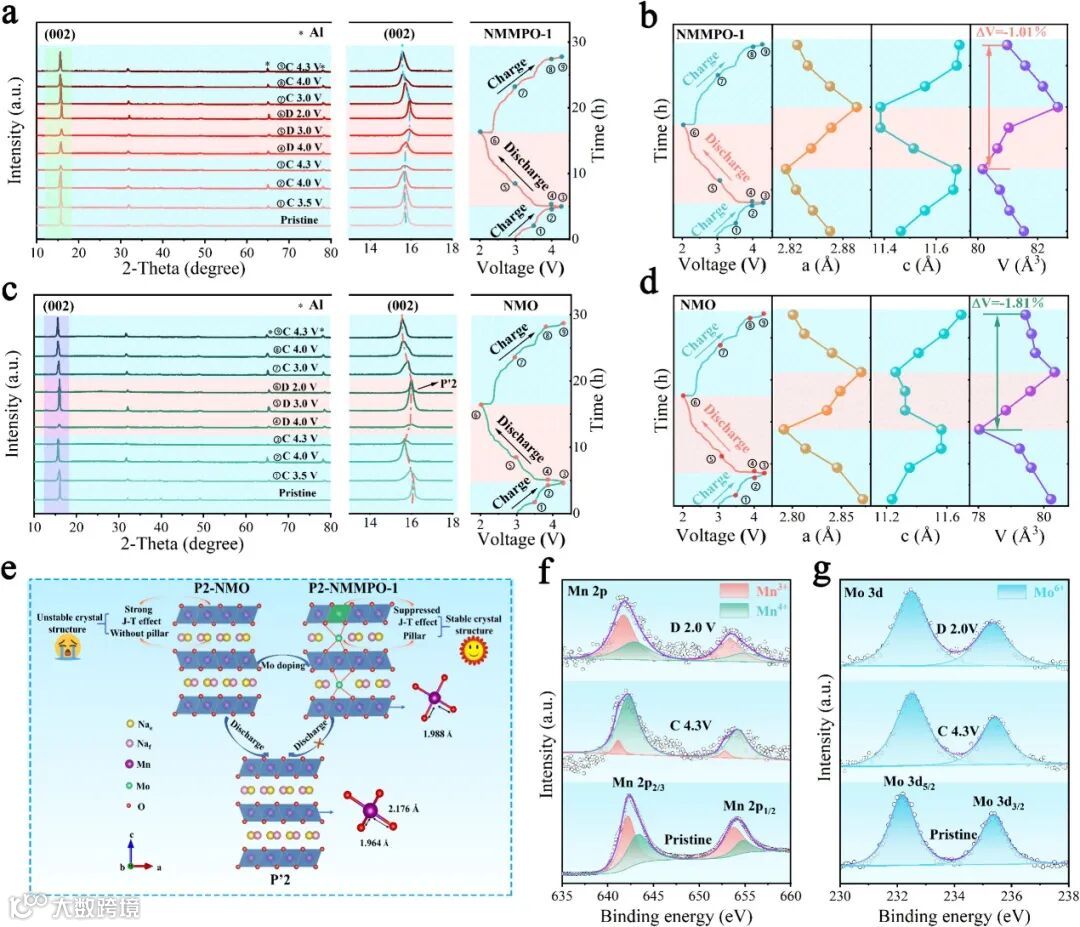

图4. NMMPO-1(a)和NMO(c)阴极在第一次充电/放电和第二次充电循环期间的非原位XRD图谱、(002)晶面放大和电压-时间图;NMMPO-1(b)和NMO(d)阴极的P2相在充电和放电过程中的晶格参数a、c和体积V的变化;(e) NMO和NMMPO-1的晶相演化示意图;NMMPO-1阴极的Mn2p(f)和Mo3d(g)的非原位XPS光谱。
要点五:改善空气稳定性
最后,NMMPO-1展现出了优异的空气稳定性(图5)。具体来说,暴露于潮湿空气中7天后,NMMPO-1具有更少的水合相(图5a和b),表面具有更少的Na2CO3或NaHCO3纳米颗粒(图5c)。将其洗涤干燥后,纳米颗粒几乎消失,并且几乎没有发现分层损伤(图5d)。电化学性能测试也表明,暴露于潮湿空气中7天后,NMMPO-1具有更优异的循环稳定性(图5e)。循环后的阻抗测试发现改性后的材料的阻抗较小(图5f)。这种导电性的提升主要归功于其表面更少的Na2CO3或NaHCO3颗粒,这些颗粒的减少有助于减少电荷传输的阻碍。总之,Mo6+双功能取代的NMMPO-1对潮湿空气具有更好的适应能力,展现了优异的空气稳定性。

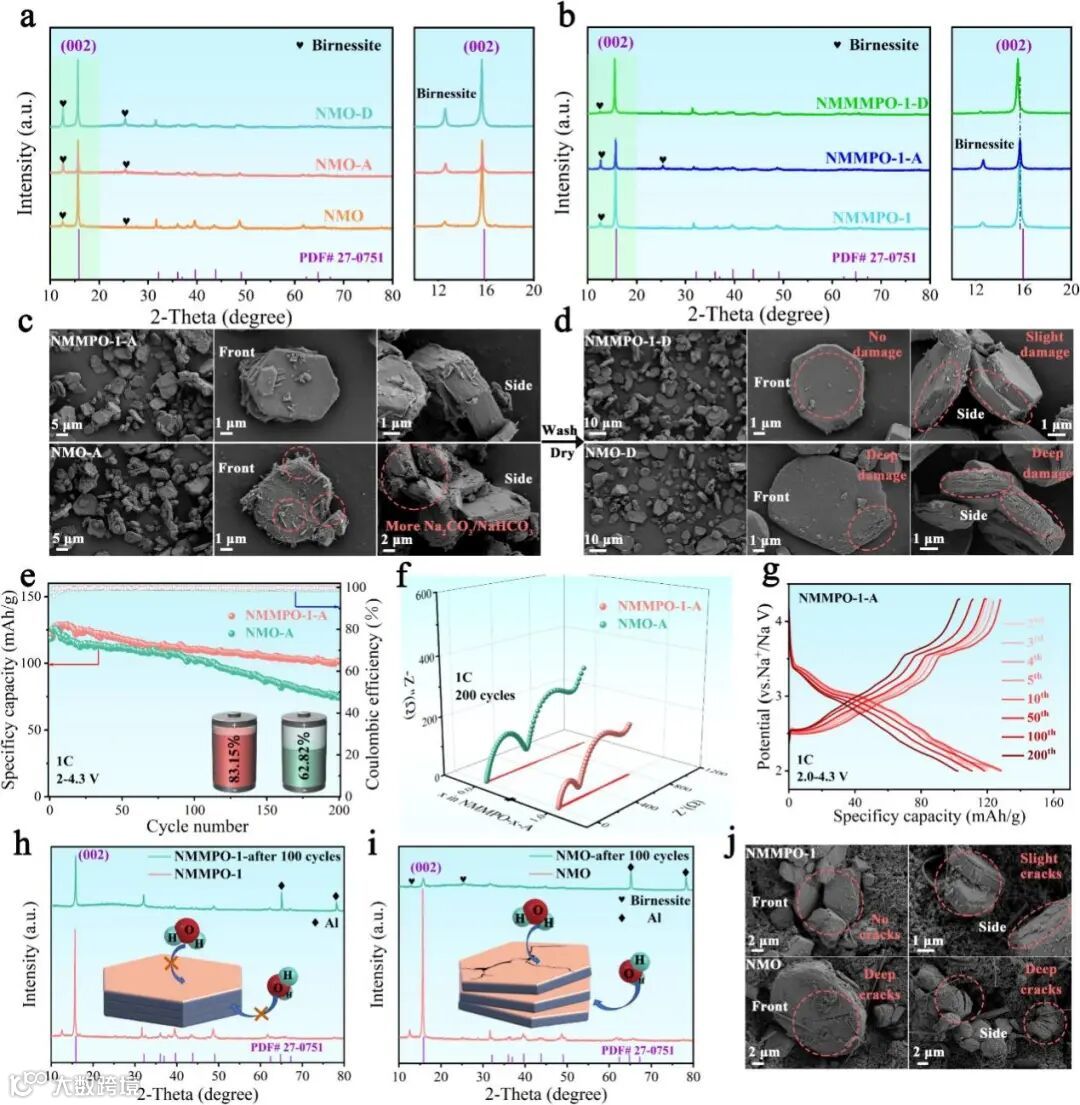

图5. (a) NMO、NMO-A和NMO-D的XRD图谱和放大的(002)晶面;(b) NMMPO-1、NMMPO-1-A和NMMPO-1-D的XRD图谱和放大的(002)晶面;(c) NMO-A和NMMPO-1-A的SEM图像,以及片状颗粒正面和侧面的SEM图像;(d) NMO-D和NMMPO-1-D的SEM图像,以及片状颗粒正面和侧面的SEM图像;(e) NMO-A和NMMPO-1-A阴极在0.5C时的循环性能和库仑效率;(f)在1C循环200次后,NMMPO-1-A和NMO-A阴极的EIS测量结果;(g) 0.5C时NMMPO-1-A阴极充放电曲线;NMMPO-1 (h)和NMO (i)阴极在0.5C下循环100次后和循环前的XRD图谱,以及层间水分子插入示意图;(j)在0.5C下循环100次后,NMMPO-1和NMO阴极上片状颗粒正面和侧面的SEM图像。
要点五:前瞻
本文提出了一种P2型锰基层状氧化物的高价阳离子取代新策略,为结构稳定的P2型锰基层状氧化物的设计提供了新的视角。这种高价阳离子取代策略并不局限于P2相,并可以用于P3相和O3相等。
文 章 链 接
“Mo6+ bifunctional substitution of P2-type manganese oxide for high performance sodium-ion batteries”
https://doi.org/10.1016/j.cej.2024.152405.
通 讯 作 者 简 介
刘兴泉教授:理学博士,电子科技大学材料与能源学院教授,博士生导师,中国科学院"西部之光"人才,中国科学院研究生院教授,四川省学术与技术带头人后备人选,中国科学院成都有机化学研究所研究员,重庆普利格斯电源材料有限公司技术总监兼总工程师。现为中国化学会会员、四川省化学化工学会会员、中国化学与物理电源行业协会会员、中国化学与物理电源行业协会锂电池分会理事、中国硅酸盐学会固态离子学分会会员、四川省科技青年联合会会员、《锂电池专讯》编委、《发现》杂志、《产业与科技论坛》编委等。
第 一 作 者 简 介
徐林才:电子科技大学2021级硕士研究生,导师为刘兴泉教授。研究方向为钠离子电池层状氧化物正极材料。现已在Electrochim. Acta.,Chem. Eng. J. 杂志发表论文两篇。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
