南京工业大学冯永宝/李秋龙教授团队ACS ANM：通过定向冷冻操纵高度有序 MXene 多孔复合材料的吸收效率-增强电磁干扰屏蔽

电子通信技术的飞速发展带来了严重的电磁波污染。因此，开发高吸收电磁干扰（EMI）屏蔽材料至关重要。Ti₃C₂T_x MXene作为一种创新的二维过渡金属氮/碳化物，在电磁干扰屏蔽领域具有广阔的研究前景。它具有比表面积大、超高导电性、亲水性好、纵横比高、异质界面丰富等特点。磁性金属有机框架（MOF）衍生物由于其丰富的异质结构，可以为电磁干扰屏蔽材料提供更多的电磁波耗散机制。一维多壁碳纳米管（MWCNTs）具有高宽高比、重量轻、高导电性和可加工性等特点，可用于协同增强电磁干扰屏蔽和机械性能。具有高有序多孔结构的多孔复合材料（PCMs）的电磁干扰屏蔽性能在不同方向上表现出明显的差异，有望克服传统PCMs在电磁干扰屏蔽领域的性能瓶颈。

鉴于此，南京工业大学冯永宝/李秋龙教授团队设计出具有功能化的复合材料, 采用定向冷冻和冷冻干燥工艺实现高度有序排列的孔结构，制备出具有高效电磁屏蔽性能的MXene基多孔复合材料。将介电材料与磁性材料结合制备Co-C@MWCNTs，为多孔复合材料材料提供了磁损耗等多种电磁波损耗机制，促进了电磁波的吸收。此外，具有丰富氢键的SA可以增强相邻MXene纳米片之间的层间相互作用。高度有序排列结构促进了入射电磁波在材料内部的多重反射。这无疑也为复合材料的功能化应用提供了一种有效的策略。基于此，相关成果以“Manipulating Highly Ordered MXene Porous Composites by Directional Freezing for Absorption Effectiveness-Enhanced Electromagnetic Interference Shielding”发表于ACS Applied Nano Materials。第一作者为南京工业大学王玮硕士，第二作者为南京工业大学丁晓笑硕士，通讯作者为南京工业大学冯永宝教授、李秋龙教授和中科院苏州纳米所傅慧丽博士。

1 采用可控定向冷冻工艺成功制备了MXene/SA/Co-C@MWCNTs PCMs。

2 成功构建了定向有序的PCMs多孔结构。

3 MXene/SA/Co-C@MWCNTs PCMs可提供2268.5 dB cm² g^-1的超高SSEt。

4 MXene/SA/Co-C@MWCNTs PCMs的抗压强度为50.9 kPa。

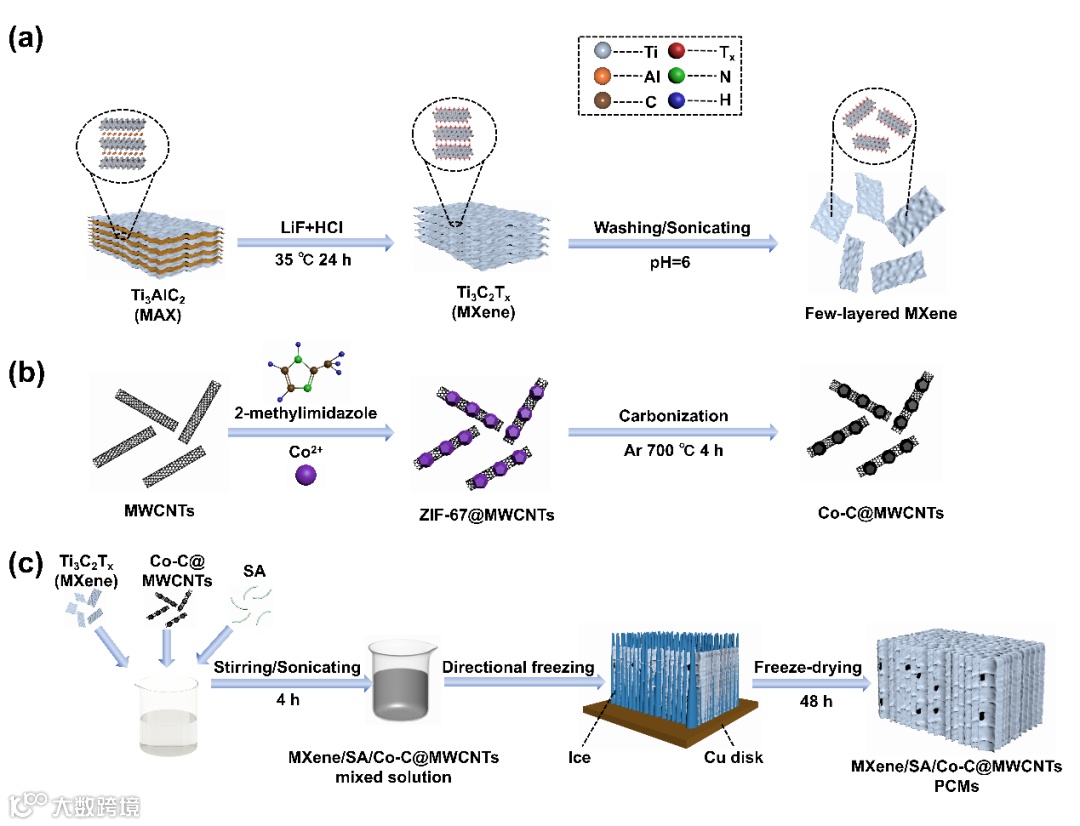

图1. MSCC PCMs的制备工艺示意图。

(a-c) Ti₃C₂T_x MXene纳米片(a) Co-C@MWCNTs (b)和MXene/SA/Co-C@MWCNTs PCMs (c) 制备工艺示意图

通过HCl-LiF法在40℃下刻蚀掉Al层, 然后通过超声剥离单层纳米片来获得MXene纳米片。其次，将MWCNTs粉末加入六水硝酸钴/2-甲基咪唑混合溶液中，静置24 h，使ZIF-67在MWCNTs上原位生长，然后在氩气气氛下退火，制备Co-C@MWCNTs。之后，将Ti₃C₂T_x MXene、SA和Co-C@MWCNTs加入去离子水中，超声搅拌均匀，通过定向冷冻和冷冻干燥工艺构造出高度有序排列的多孔结构，制备出具有高效电磁干扰屏蔽性能的MXene/SA/Co-C@MWCNTs PCMs。

为了证明制备过程的正确性以及混合步骤的有效性，我们对制备出的MXene纳米片进行了表征。通过SEM、TEM、SAED、AFM和XRD证明了MXene制备过程的成功和有效。

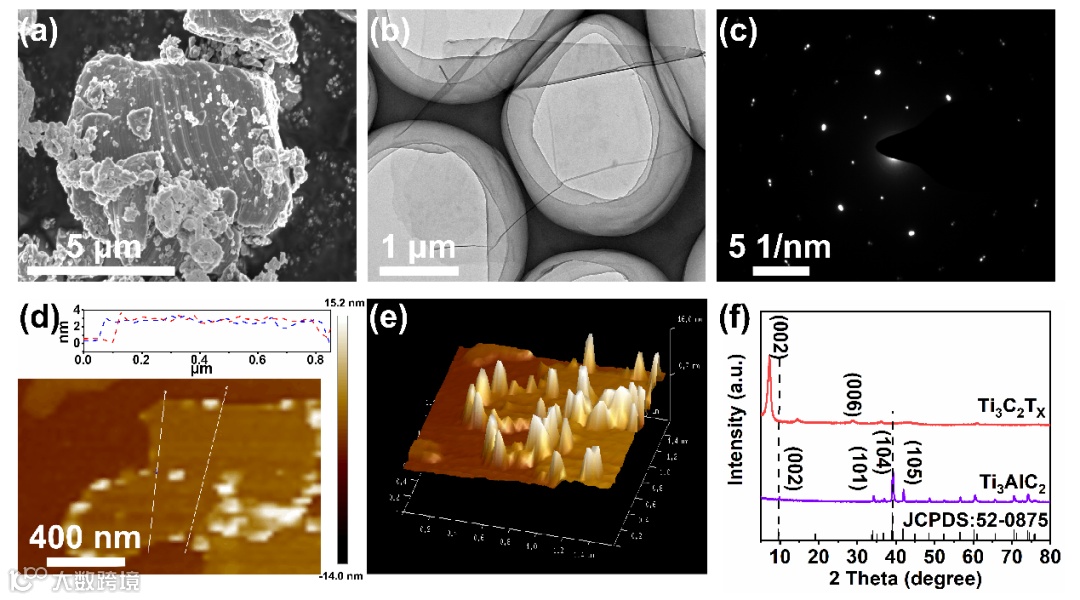

图2. MXene材料的物理表征

（a） Ti₃AlC₂ MAX的扫描电子显微镜(SEM)图像；(b, c) Ti₃C₂T_x MXene的透射电子显微镜(TEM)图像 (b) 和选区电子衍射(SAED)图像 (c)；(d, e) Ti₃C₂T_x MXene的原子力显微镜(AFM)图像 (d) 和相应的3D图像 (e)；(f) Ti₃AlC₂和Ti₃C₂T_x的X射线衍射(XRD)谱图。

图3. 多孔复合材料的物理表征

在加入Co-C@MWCNTs和SA之后，我们将制备出的PCMs命名为MSCCX（其中X代表Co-C@MWCNTs与MXene之间的质量比），并拍摄了其截面的微观结构。

(a-e) MXene (a), MS (b), MSCC1 (c), MSCC2 (d), MSCC3 (e) PCMs的截面扫描电子显微镜图像; (f-i) MSCC2截面的元素映射图像, Ti (g); Co (h); Al (i).

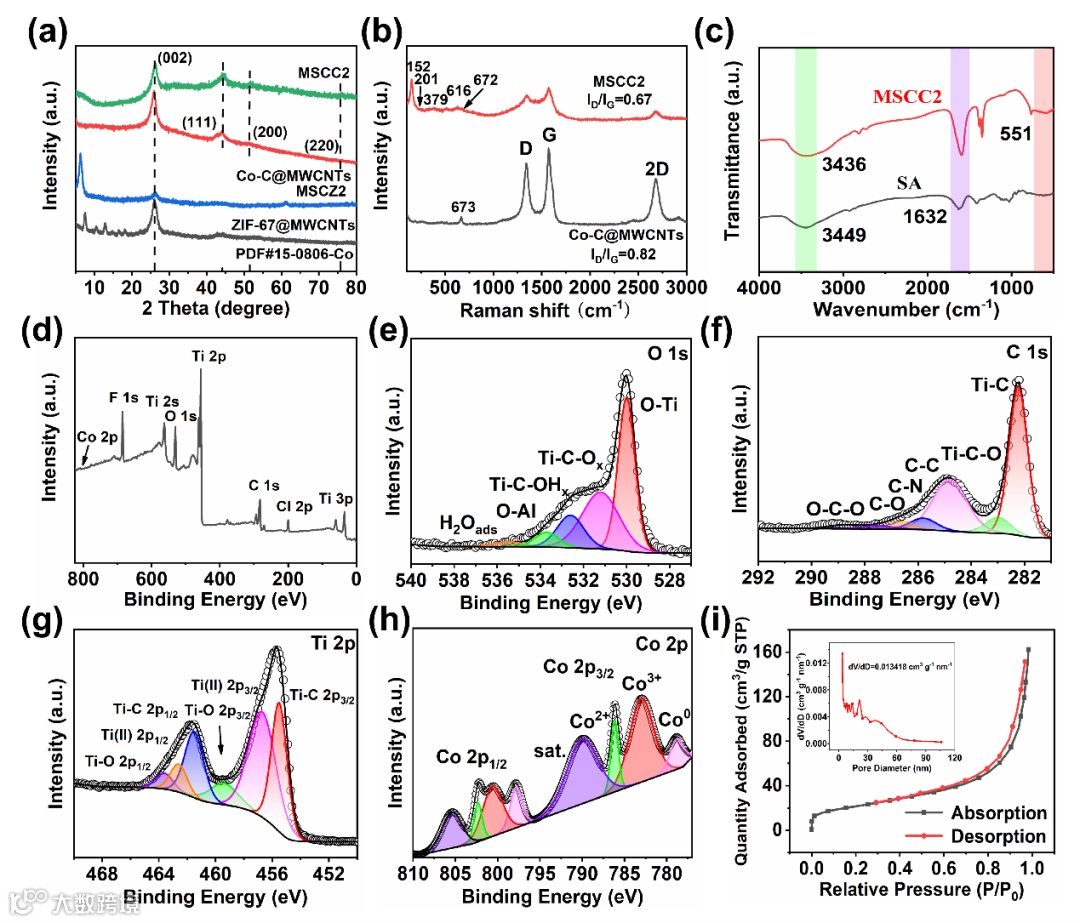

图4. 多孔复合材料的物相组成

(a) ZIF-67@MWCNTs, MSCZ2, Co-C@MWCNTs和MSCC2的XRD谱图; (b) MSCC2和Co-C@MWCNTs的拉曼光谱; (c) MSCC2和SA的FT-IR光谱; (d)MSCC2的XPS谱图; (e-h) MSCC2的XPS谱图O 1s (e); C 1s (f); Ti 2p (g); Co 2p (h); (i) MSCC2的N₂吸附和解吸等温线。

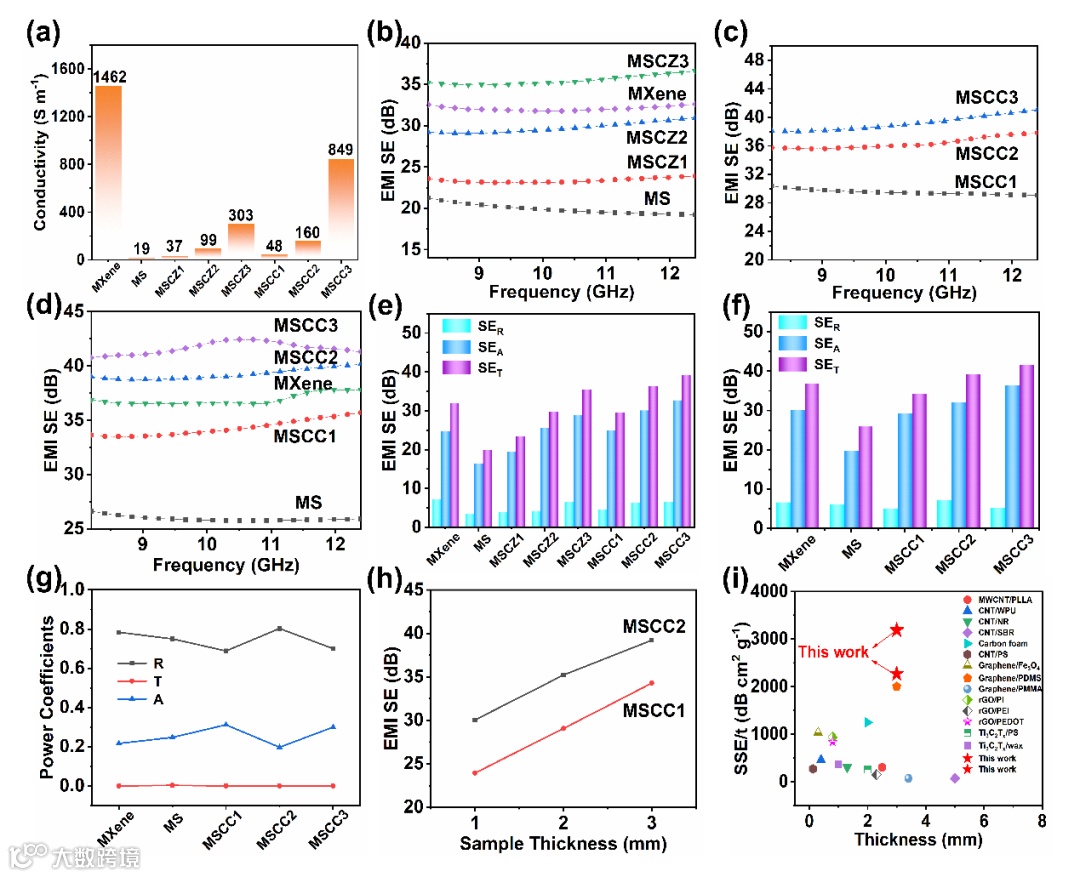

图5. 多孔复合材料的电磁屏蔽性能

(a) 所制备样品的电导率; (b) MXene、MS和MSCZ PCMs对平行电磁波的EMI SE; (c) MSCC PCMs对平行电磁波的EMI SE; (d) 纯MXene、MS和MSCC PCMs在X波段垂直电磁波的EMI SE; (e,f)所制备样品对平行电磁波(e)和垂直电磁波(f)的平均SET、SEA和SER; (g) 垂直电磁波下不同样本的R、T、A功率系数; (h) 不同厚度的MSCC1和MSCC2的EMI SE; (i) 将MSCC PCMs的SSEt与先前发表的EMI屏蔽材料进行比较。

在入射电磁波在X波段的不同传播方向(平行方向和垂直方向)下，测量了厚度为3 mm的MSCZ PCMs和MSCC PCMs的电磁干扰屏蔽性能，证明了定向冻结的优越性。如图5b-d所示，所有PCMs的EMI SE(两个方向)均大于20 dB，满足当前EMI屏蔽材料的商用要求。添加SA后，MS PCMs的EMI SE降低。添加ZIF-67@MWCNTs后，MSCZ PCMs的EMI SE有一定提升。而添加Co-C@MWCNTs后，在相同的添加量下，MSCC PCMs的EMI SE比MSCZ PCMs更高。随着Co-C@MWCNTs含量的增加，所有MSCC PCMs的EMI SE逐渐增加，MSCC3的EMI SE在图5d中达到41.7 dB(垂直方向)。值得注意的是，在相同Co-C@MWCNTs含量的情况下，与平行方向相比，MSCC PCMs在入射电磁波的垂直方向上表现出更好的EMI SE。由于定向冻结形成的各向异性空穴结构，入射电磁波在PCMs内部沿垂直方向向空穴生长方向入射时能更有效地耗散，从而获得更高的EMI SE。

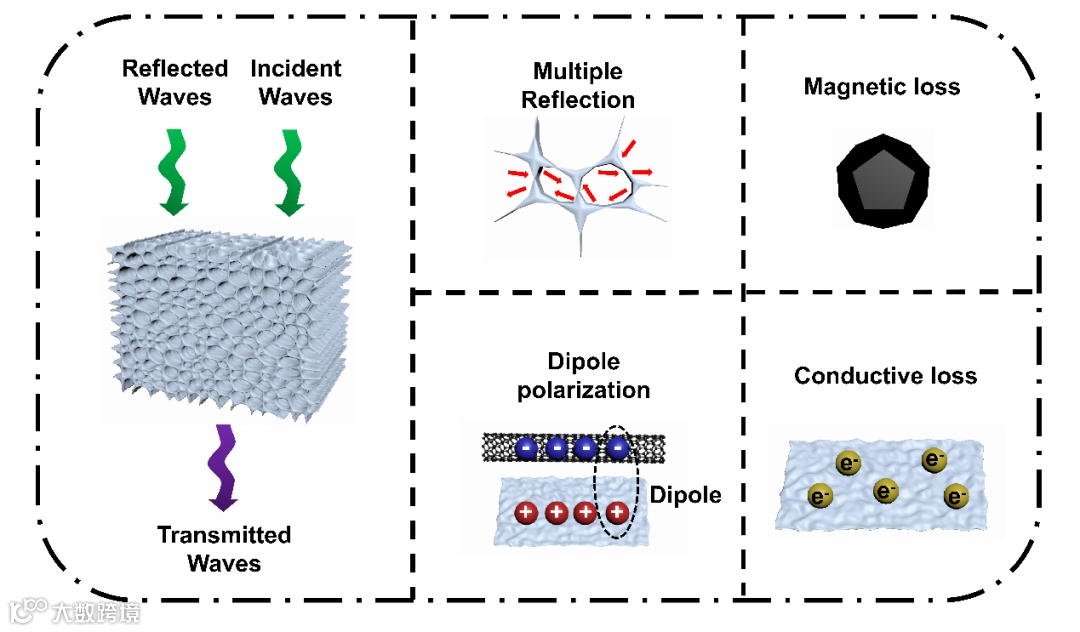

图6. MSCC PCMs的电磁波耗散机理图

为了更具体地描述屏蔽机理，图6给出了入射电磁波在MSCC PCMs中传播过程的机理图。由于材料与空气之间的阻抗不匹配，部分到达MSCC PCMs表面的电磁波被反射。然后，剩余的电磁波在材料内部传播，由于定向冷冻和冷冻干燥过程形成的远程有序孔结构，电磁波被多次反射和散射。此外，Co-C@MWCNTs中相邻的Co颗粒发生磁耦合现象，形成一个连续的磁网络，为MSCC PCMs提供磁损失，从而促进电磁波的衰减。此外，MXene的表面官能团(-OH,-F,-O)和MWCNTs的局域缺陷会导致非均匀界面之间的电荷积累，从而促进偶极子对电磁波的损耗。此外，由MXene纳米片组成的三维多孔导电网络促进了电子的迁移和跃迁，从而形成导电损耗。最后，通过多种损耗机制，电磁波几乎被完全吸收，几乎没有电磁波从MSCC PCMs传输出去。以上结果表明，轻质MSCC PCMs具有优异的电磁屏蔽性能，为构建三维高性能电磁屏蔽材料提供了一种有效的策略。

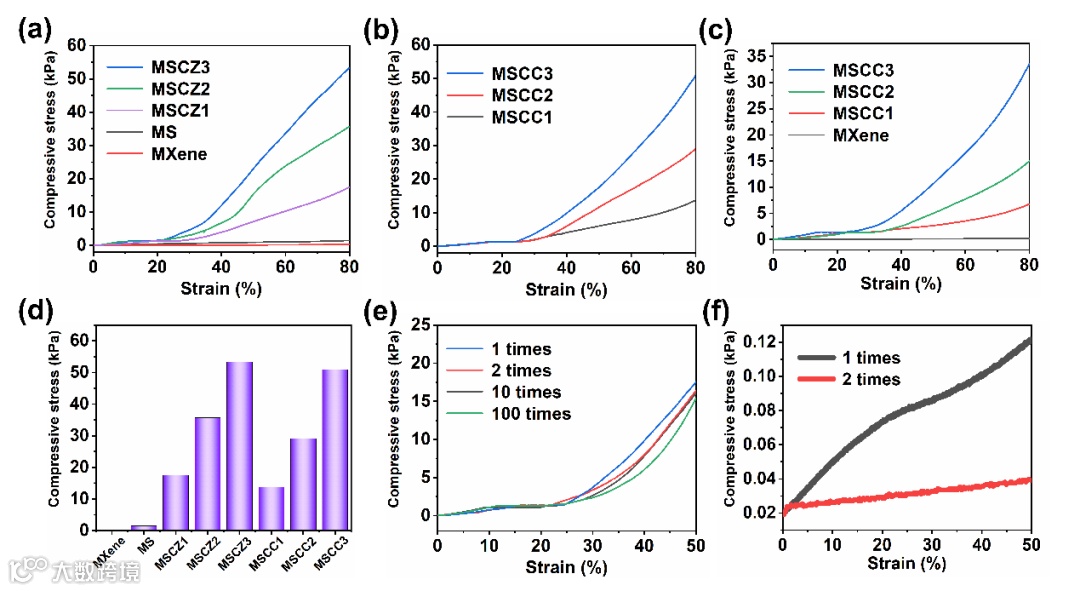

图7. 多孔复合材料的机械性能

(a, b)平行应力下PCMs的应力-应变曲线; (c)垂直应力下PCMs的应力-应变曲线; (d) 样品在80%应变下的抗压强度; (e,f) MSCC3 PCMs (e)和纯MXene PCMs (f)经过循环压缩后的应力应变曲线。

由于MXene纳米片之间的弱相互作用，MXene多孔材料在80%应变下具有最低的压缩应力。加入SA后，SA提供的氢键促进了MXene纳米片之间的相互作用，MS PCMs的压缩应力增强。引入Co-C@MWCNTs后可以掺杂在MXene纳米片之间，支撑相邻的MXene纳米片，因此引入Co-C@MWCNTs后可显著提升PCMs的力学性能。

总之，我们展示了一种新的定向冷冻和冷冻干燥技术，结合磁性Co-C@MWCNTs通过原位生长制备具有长程有序孔隙结构的MXene基PCMs。各向异性多孔结构的构建和氢键的作用使Co-C@MWCNTs能够附着在MXene纳米片上，从而使MSCC PCMs具有良好的机械性能和电磁干扰屏蔽性能。本工作表明，具有各向异性孔隙结构的PCMs可以突破传统多孔材料的电磁干扰屏蔽性能瓶颈，实现良好的性能优化。

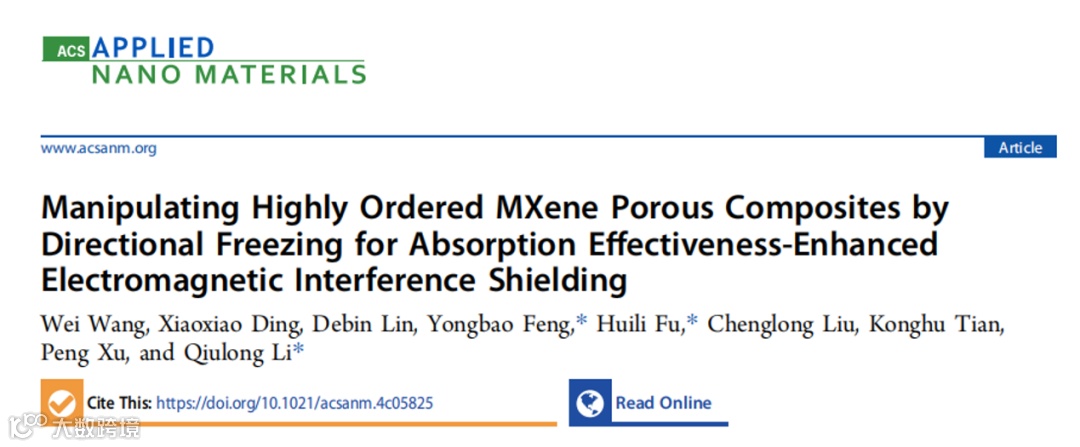

Wei Wang, Xiaoxiao Ding, Debin Lin, Yongbao Feng*, Huili Fu*, Chenglong Liu, Konghu Tian, Peng Xu, Qiulong Li*, Manipulating Highly-Ordered MXene Porous Composites by Directional Freezing for Absorption Effectiveness-Enhanced Electromagnetic Interference Shielding, 2024, DOI: 10.1021/acsami.3c10599
