文 章 信 息
第一作者:Borui Yang(杨博睿)
通讯作者:Anjun Hu(胡安俊), Zhi Wei Seh, Jianping Long(龙剑平)
研 究 背 景
锂金属电池(LMBs)因锂金属负极的高比容量和低还原电势而成为储能技术的前沿,但其与电解液间的高度反应性导致库伦效率低下、锂枝晶形成等挑战,严重限制了循环性能并带来安全隐患,尤其是采用高压富镍正极材料(如NCM811)时。因此,开发能有效稳定电解液-电极界面并适应高电压需求的电解液至关重要。广泛使用的基于LiPF6的碳酸酯电解液虽普及,但仍面临一些弊端:LiPF6的分解产物PF5会与电解液中残存的水分反应生成氢氟酸(HF)。HF不仅腐蚀富含镍的正极材料,促使过多的过渡金属(TM)溶解,还导致电池容量衰减及正极产生气体等不良效应。尤其在较高温条件下,LiPF6的水解反应加速,这一过程进一步激化了电解液与电极界面的不良互动。
文 章 简 介
基于此,成都理工大学胡安俊研究员&龙剑平教授课题组联合新加坡科技研究局Zhi Wei She团队在国际期刊Energy Storage Materials(1区top,IF:20.4)上发表题为“Eliminating water hazards and regulating electrode-electrolyte interfaces by multifunctional sacrificial electrolyte additives for long-life lithium metal batteries”的研究工作。该工作创新性地在传统的碳酸酯类电解液中引入一种多功能牺牲添加剂——三乙氧基(3,3,3-三氟丙基)硅烷(TTFS),显著增强了LMBs的循环稳定性。TTFS能自主捕获电解液中的痕量水分,中和LiPF6水解生成的腐蚀性HF,从根本上消除了水分对LMBs循环的负面影响。同时,TTFS通过重塑Li+周围的溶剂环境,减少了电解液在电极界面上的分解,其特有的电子结构更促进了在正负极上形成稳定的固体电解质界面相(SEI/CEI)。

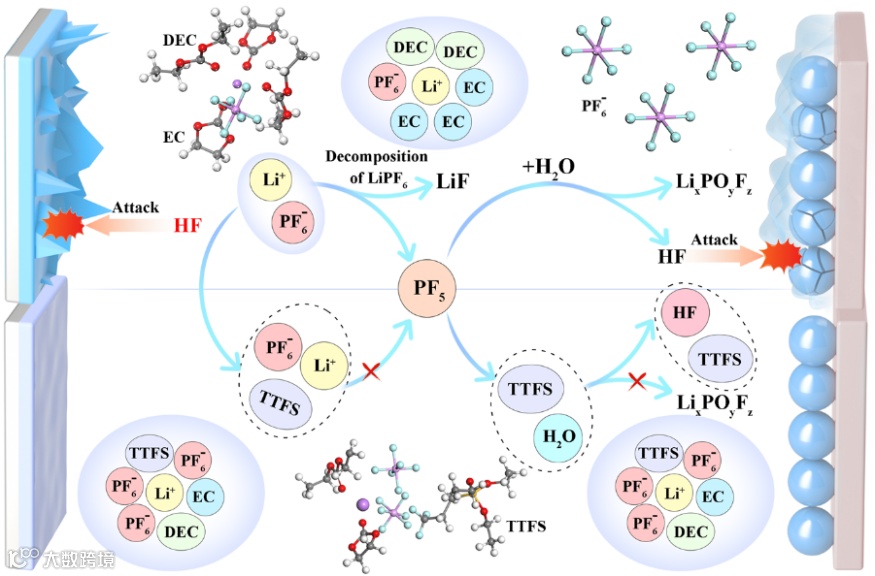

图1 LiPF6水解反应及TTFS机理示意图。
本 文 要 点
要点1:TTFS在电解液中的作用机制
作者首先探究了TTFS消除水害的能力。在BE和TTFS-BE中加入1000 ppm的水,放置12小时后进行19F NMR测试。在BE电解液中,出现了来自PO2F2-和HF等水解产物的特征峰,表明LiPF6发生了水解反应。然而,加入TTFS后,尚未观察到这些特征峰,表明TTFS有效抑制了LiPF6的水解。此外密度泛函理论(DFT)计算表明,TTFS与H2O和HF的结合能为-27.73 kJ mol-1和37.98 kJ mol-1,高于LiPF6与H2O的结合能(-19.25 kJ mol-1),这证明了TTFS中的强Si-O键能够有效捕获HF和H2O。此外,分子动力学(MD)模拟和DFT计算显示TTFS的引入改变Li+溶剂化结构,使更多的阴离子和更少的溶剂分子参与配位,不仅避免了溶剂在负极上的分解又在电极上形成了阴离子衍生的SEI。并且,TTFS具有较低的LUMO和较高HOMO,表明TTFS在电极上可以优先被氧化还原,有利于SEI和CEI的形成。

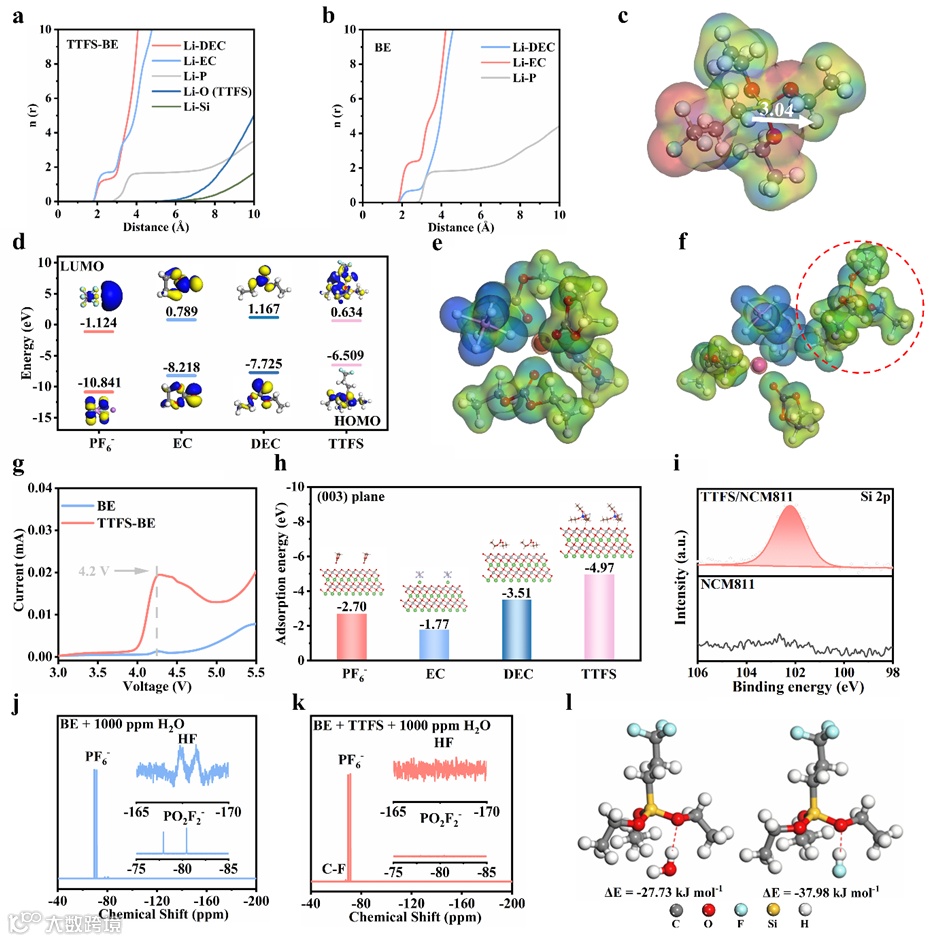

图2 (a) BE 和 (b) 含TTFS电解液中Li+的配位数;(c) TTFS分子的ESP电荷、电子密度分布及偶极矩;(d) LiPF6、EC、DEC和TTFS的LUMO和HOMO能级;(e) BE和 (f) 含TTFS的BE电解液中Li+的模拟第一溶剂化结构;(g) BE和 TTFS-BE在扫描速率为0.5 mV s−1下的LSV曲线;(h) TTFS、PF6−、EC和DEC在NCM811正极(003)晶面的吸附能;(i) NCM811正极和浸泡在添加TTFS电解液中的NCM811正极的Si 2p XPS谱图;(j) 不含添加剂和 (k) 含TTFS添加剂的电解液在添加1000 ppm H2O后储存6小时后的19F NMR谱图;(l) H2O-TTFS和HF-TTFS的结合能。
要点2:TTFS提升Li||NCM811电池的循环性能
TTFS可以提升Li||NCM811电池的循环性能。结果显示,采用TTFS-BE的Li||NCM811电池在25°C下以1 C循环500次后仍保持62.1%的容量保持率,平均库伦效率(CE)为99.69%。即使升温至60°C,Li||NCM811电池在160次循环后仍保持62.1%的容量保留率。值得注意的是,将BE和TTFS-BE暴露在相对湿度50%的空气中12小时后,再分别使用这两种电解液组装Li||NCM811电池。结果显示,使用TTFS-BE的电池表现出正常的充放电曲线,而使用暴露在50%湿度空气中的BE电解液组装的电池显示出剧烈的充电曲线波动,并完全失去放电能力。

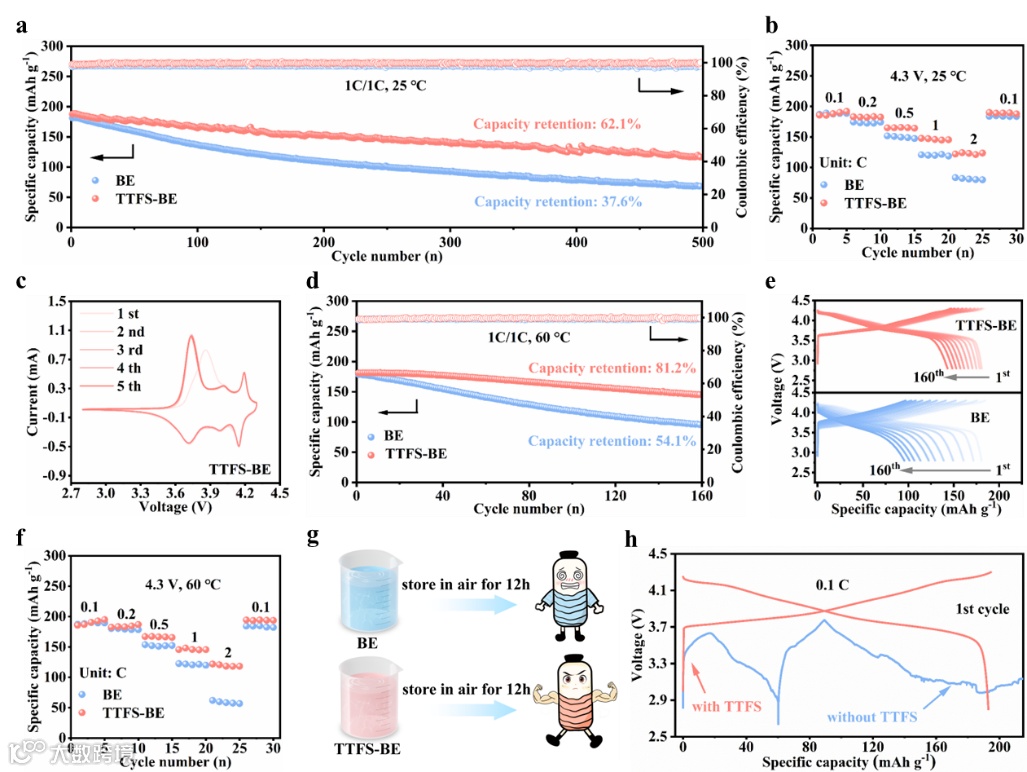

图3. (a) Li||NCM811电池在BE和TTFS-BE中的循环性能和(b)倍率性能;(c) 含TTFS电解液的Li||NCM811电池在扫描速率为0.1 mV s−1时的CV曲线;(d) 在60℃下,Li||NCM811电池在BE和TTFS-BE中的循环性能;(f) Li||NCM811电池在BE和TTFS-BE中的倍率性能;(g) 在相对湿度为50%的空气环境中存放12小时后TTFS-BE和BE的示意图;(h) 使用(g)中电解液的Li||NCM811电池的首次充放电曲线。
要点3:TTFS对NCM811正极的积极影响
TTFS的引入使得正极上形成了更薄且更均匀的CEI,并且通过XPS光谱可以看出LiPF6的水解反应被TTFS有效抑制。此外,通过TEM、XRD及ICP-OES分析揭示了TTFS在正极表面形成的保护层,有效抑制了过渡金属溶解,维持了晶体结构完整性,进而保障了电池的长期循环稳定性和安全性。

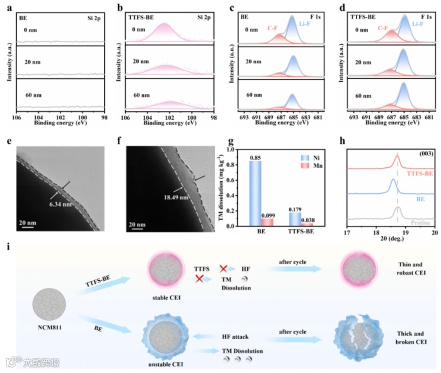

图4. 在BE(a,c)和TTFS-BE(b,d)中循环后的NCM811正极的Si 2p和F 1s 的深度XPS光谱;含TTFS的BE电解液(e)和不含TTFS的BE电解液(f)100次循环后NCM811正极TEM图像;(g) 循环后的BE和TTFS-BE的ICP-OE分析;(h) 100次循环后的NCM811正极的XRD图谱;(i) TTFS添加剂在NCM811正极上的工作机制示意图。
要点4:TTFS促进均匀Li沉积与稳定SEI形成
使用TTFS-BE组装的Li||Li电池表现出长达500小时的稳定循环性能,而使用BE组装的电池仅能稳定循环250小时。SEM图像显示,使用BE时,Li负极表面形成了大量苔藓状枝晶。而引入TTFS后,Li负极表面的形貌显著变化,表现为光滑均匀,没有形成Li枝晶。这归因于TTFS抑制了电解液分解,并促进了电极表面有机-无机SEI形成,从而确保了Li负极在长循环过程中的稳定性。

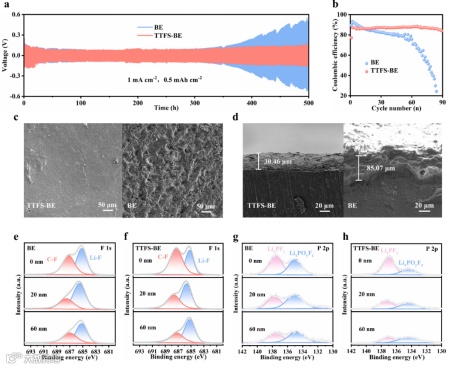

图5 (a) 使用BE和TTFS-BE的Li||Li电池在1 mA cm−2电流密度和0.5 mAh cm−2容量下的循环性能;(b) 使用BE和TTFS-BE的Li||Cu电池在1 mA cm−2电流密度和1 mAh cm−2容量下的循环性能;在BE和TTFS-BE中循环100次后,Li负极的表面(c)和横截面(d)的SEM图像;在BE中循环后Li负极的(e) F 1s和(g) P 2p XPS光;在TTFS-BE中(f) F 1s和(h) P 2p XPS光谱。
结 论
本研究通过引入多功能牺牲电解质添加剂TTFS,显著改善了LMBs的循环寿命,尤其是在应对水分敏感性和高镍正极保护方面。这些发现不仅提升了LMBs的实用潜力,也为未来电解液设计提供了新思路,推动了高性能、长寿命锂电池技术的发展。
文 章 链 接
Borui Yang, Anjun Hu, Ting Li, Kun Li, Yuanjian Li, Jingyun Jiang, Zhubing Xiao, Zhi Wei Seh, Jianping Long
Eliminating water hazards and regulating electrode-electrolyte interfaces by multifunctional sacrificial electrolyte additives for long-life lithium metal batteries, Energy Storage Materials, 2024, 1035512.
https://doi.org/10.1016/j.ensm.2024.103512
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
