大数跨境

哈尔滨工业大学王博、苏州大学程涛、新加坡国立大学(重庆)研究院Wang John:原位固态化固态电池重要进展!

哈尔滨工业大学王博、苏州大学程涛、新加坡国立大学(重庆)研究院Wang John:原位固态化固态电池重要进展! 科学材料站
2024-08-24
0
导读:哈尔滨工业大学王博、苏州大学程涛、新加坡国立大学(重庆)研究院Wang John:原位固态化固态电池重要进展!



科学材料站

文 章 信 息


具有双增强稳定界面的原位聚合高压固态锂金属电池

第一作者:吕强,李骋

通讯作者:王博*,程涛*,John Wang *

单位:哈尔滨工业大学,苏州大学,新加坡国立大学(重庆)研究院



科学材料站

研 究 背 景


固体聚合物电解质(SPE)代表了高能固态锂金属电池的关键进展。然而,界面接触不足仍然是一个重要的瓶颈,阻碍了可扩展性和应用。界面接触不足仍然是一个重要的瓶颈,阻碍了可扩展性和应用。近年来的研究重点是通过原位聚合将液体/固体界面转化为固体/固体界面,特别是在降低界面阻抗方面显示出潜力。



科学材料站

文 章 简 介


近日,哈尔滨工业大学王博副教授、苏州大学程涛教授、新加坡国立大学(重庆)研究院Wang John教授,在国际知名期刊ACS Nano上发表题为“In-Situ Polymerized High-Voltage Solid-State Lithium Metal Batteries with Dual-Reinforced Stable Interfaces”的研究文章。该文章结合界面修饰和受医学靶向效应启发的原位聚合技术,设计了具有双增强稳定界面的高压SSLMB。理论计算和飞行时间二次离子质谱(TOF-SIMS)分析表明,四亚甲基砜(TMS)和二(2,2,2-三氟甲基)碳酸酯(TFEC)分别在LiNi0.8Co0.1Mn0.1O2 (NCM)阴极和Li阳极界面上表现出选择性吸附。进一步促进稳定的阴极-电解质界面(CEI)膜和固体电解质界面(SEI)膜的形成,从而同时实现SPE与Li阳极和NCM阴极之间的优越界面。所制备的Li|SPE|Li电池在0.3 mA cm−2下可持续循环1000 h以上,且NCM|SPE|Li电池在1C下循环1000次后的容量保持率为86.8%。这项工作将为具有稳定界面的高压SSLMB的合理设计提供了新的思路。

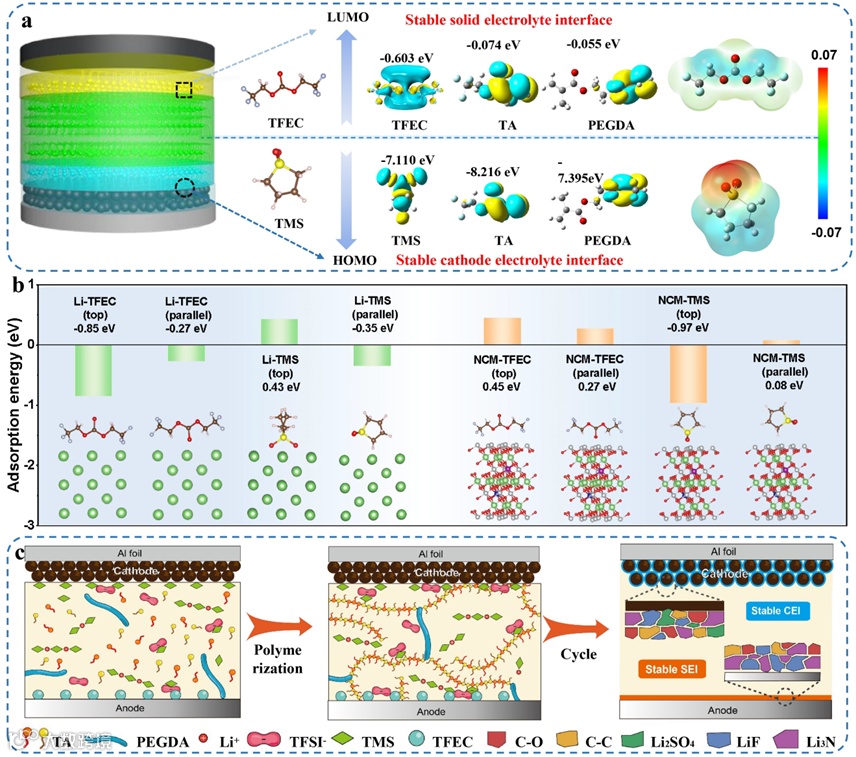

图1. in-situ-TF SPE设计策略示意图。



科学材料站

本 文 要 点


要点一:In-situ-TF SPE的物理性质

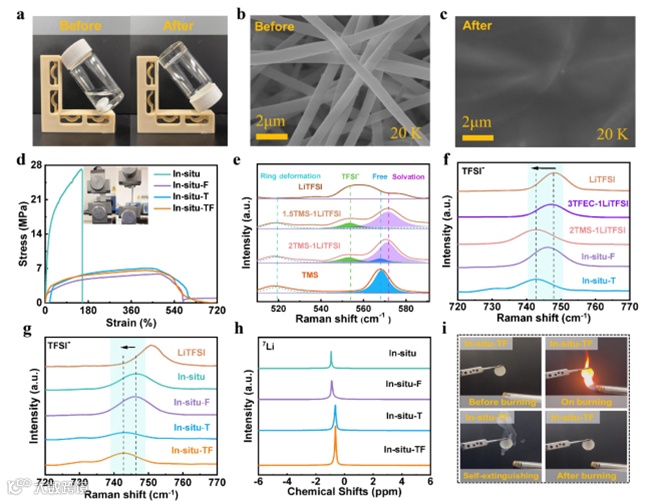

图2、(a)液体前驱体到固体聚合物电解质原位凝固的光学图像。(b)聚合前PVDFHFP/HAP膜的SEM图像和(c)聚合后in-situ-TF SPE图像。(d)原位SPEs的拉应力-应变曲线。(e, f)不同摩尔比的TMS、TFEC和LiTFSI混合溶液的拉曼图谱。(g)原位SPE的拉曼图谱。(h)原位SPE的7Li核磁共振图谱和(i)in-situ-TF SPE的火燃测试。

In-situ-TF固态聚合物电解质(SPE)在开发高能固态锂金属电池(SSLMB)方面代表了显著的进展。该SPE采用2,2,2-三氟乙基乙酸酯(TA)作为单体,结合LiTFSI、热引发剂和交联剂,有效增强了离子导电性和机械强度。TMS的加入促进了LiTFSI的解离,并通过形成配位化合物促进锂离子的传输。此外,TFEC用于稳定锂金属/电解质界面。结构分析证实了聚合成功以及晶体结构的减少,这对锂离子迁移是有利的。热重分析证明即使在添加增塑剂的情况下,所制备SPE仍具有优越的热稳定性,燃烧测试也展示了其优异的阻燃性能,这归功于PVDF-HFP/HAP膜的阻燃特性。


要点二:In-situ-TF SPE的电化学性能

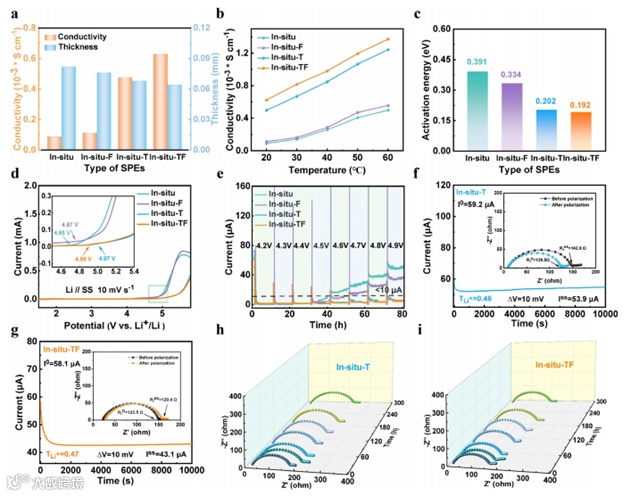

图3、制备的原位SPE的电化学性能。(a)室温下离子电导率;(b) 20、30、40、50和60℃时的离子电导率;(c)活化能;(d) LSV曲线;(e)浮充实验;(f, g)in-situ-T和in-situ-TF SPE的电流-时间曲线;(h, i) Li||in-situ-T||Li和Li||in-situ-TF||Li对称电池在RT存储时间下的静态阻抗测量。

在室温下,In-situ-TF SPE相较于In-situ、In-situ-F和In-situ-T SPE,离子电导率显著提高。同时In-situ-TF SPE表现出最低的活化能为0.192 eV,表明TMS和TFEC添加剂有助于锂离子的传输。线性扫描伏安法测试表明,In-situ-TF和In-situ-T SPE的电化学稳定窗口因TMS的存在从4.26 V增加至4.95 V。电化学浮动实验显示,在4.9 V的高电压下,NCM||In-situ-TF||Li电池的泄漏电流保持在10 μm以下,突显了匹配高压正极的潜力。此外,TMS的引入使得电解质中锂离子的迁移数从0.31提升到0.47,确认了其对电化学性能的积极影响。Li||In-situ-TF||Li电池的稳定性测试表明,在观察288小时后,界面电阻仍维持在较低水平,展示了In-situ-TF SPE增强的电解质/电极界面稳定性。


要点三:电池性能

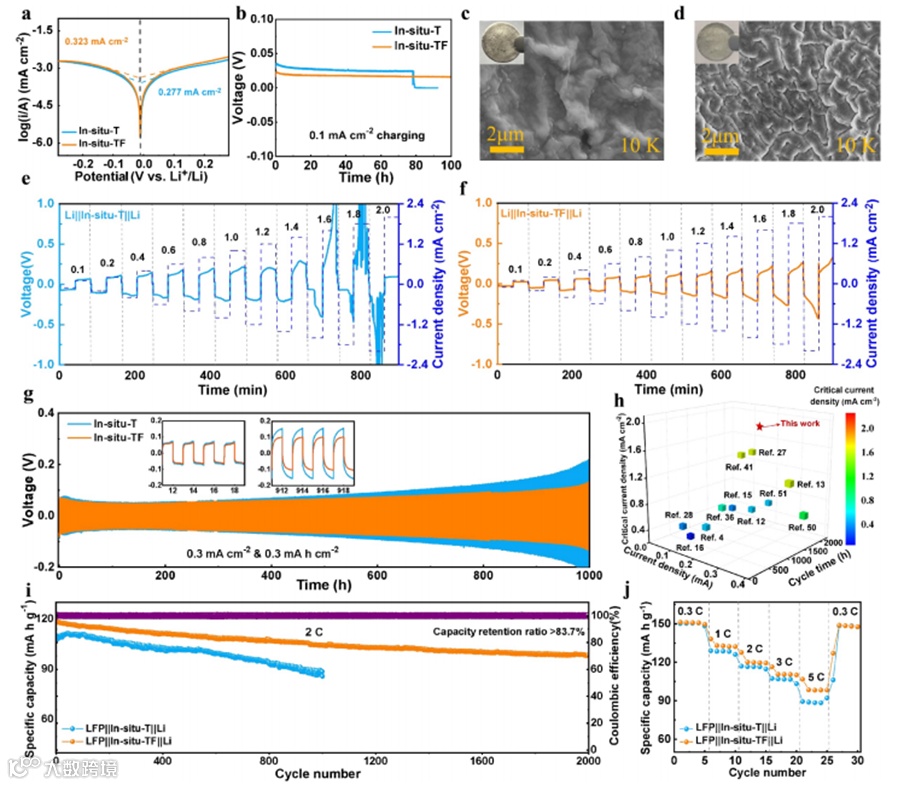

图4、(a) Li||in-situ-T||Li和Li||in-situ-TF||Li对称电池的Tafel曲线。(b)当电流密度为0.1 mA cm−2时,Li||in-situ-T||Li和Li||in-situ-TF||Li对称电池的电压分布图。(c,d)在0.1 mA cm−2恒定电流密度下,直到发生短路时,从锂对称电池中获得的锂阳极表面相应的SEM图像。(c)in-situ-T SPE和(d)in-situ-TF SPE。(e, f)in-situ-T和in-situ-TF型SPE的RT临界电流密度。(g) Li||in-situ-T||Li和Li||in-situ-TF||Li在0.3 mA cm−2下的长期恒流循环曲线,容量为0.3 mA h cm−2。(h)锂对称电池与所报道的聚合物电解质的性能比较。(i) LFP||in-situ-T||Li和LFP||in-situ-TF||Li电池的恒流充放电曲线。

Li||In-situ-TF||Li电池展示出较高的交换电流密度(0.323 mA cm-2),显著优于Li||In-situ-T||Li电池(0.149 mA cm-2),表明TFEC不仅有效形成了稳定的固态电解质界面(SEI),还加速了锂剥离与沉积过程中的界面电荷转移动力学。此外,Li||In-situ-TF||Li电池在0.1 mA cm-2的锂沉积测试中能够稳定循环超过100小时,而Li||In-situ-T||Li电池仅持续80小时。通过扫描电子显微镜(SEM)观察,TFEC添加剂有效抑制了锂枝晶的形成,并促进了均匀的锂沉积。XPS分析进一步揭示,Li||In-situ-TF||Li电池的SEI中Li3N和LiF的含量明显高于Li||In-situ-T||Li电池,这种富含刚性和柔性组分的SEI结构有助于提升锂离子的传输效率,抑制界面副反应。TFEC添加剂的引入显著改善了锂金属电池的循环稳定性和充放电性能。


要点四:界面化学

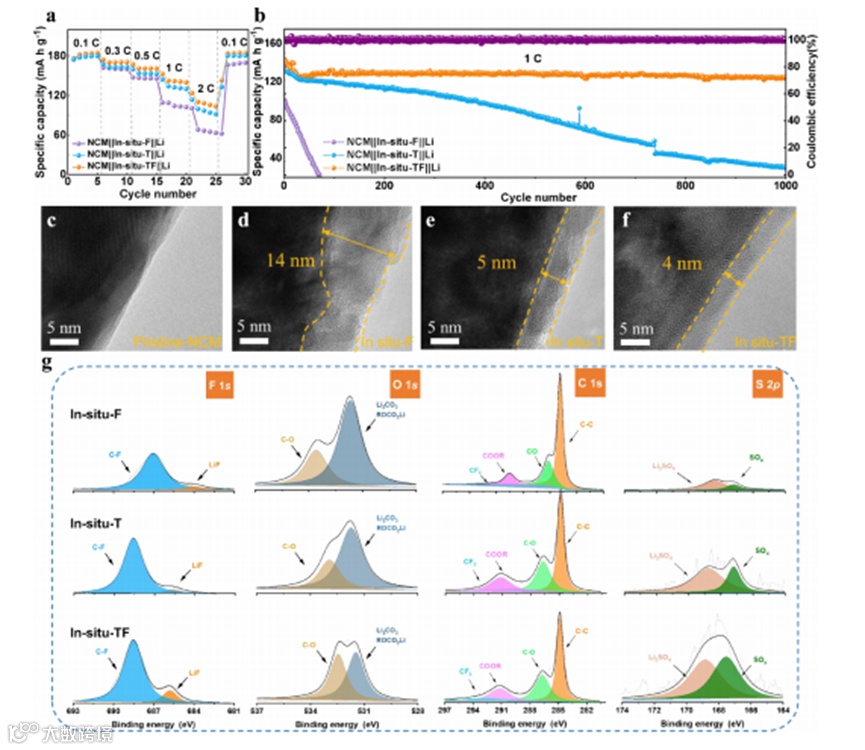

图5、(a)原位f、in-situ-T和in-situ-TF SPE下NCM锂电池的倍率性能。(b) in-situ-F、in-situ-T和in-situ-TF SPE对NCM锂电池的长循环稳定性。(c-f) NCM阴极界面的TEM图像:(c)原始NCM, (d) NCM||in-situ-TF||Li电池,(e) NCM||in-situ-T||Li电池,(f) NCM||in-situ-TF||Li电池。(g)使用in-situ-F、in-situ-T和in-situ-TF SPE的循环NCM锂电池中NCM阴极界面的XPS图谱。

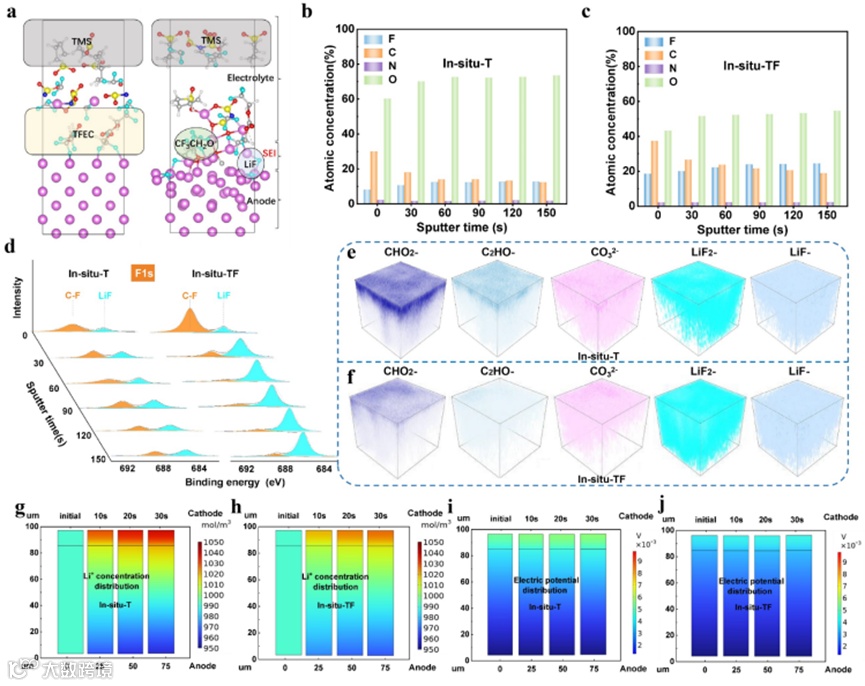

图6、(a)in-situ-TF SPE与Li阳极界面的MD模拟。(b,C)基于F 1 s、C 1 s、N 1 s和O 1s深度剖面的循环NCM||Li电池in-situ-T和in-situ-TF SPE的元素分析。(d)循环20次,0.5C时循环NCM||Li电池in-situ-T和in-situ-TF SPE的SEI中F 1s的XPS深度剖面。(e, f)in-situ-T和in-situ-TF SPE循环NCM||Li电池中SEI的三维绘制:(g)in-situ-T SPE和(h)in-situ-TF SPE整个区域的有限元模拟(FEMS)结果得到的Li+浓度分布,以及(i)in-situ-T SPE和(j)in-situ-TF SPE区域附近的FEMS结果得到的电势分布。

TMS和TFEC添加剂共同增强了电极/电解质界面的稳定性。在经过循环的NCM||In-situ-TF||Li电池中,观察到均匀的约4nm厚的CEI层,有效防止了电解质在高电压下的分解,而在NCM||In-situ-F||Li电池中则出现了不稳定的CEI层。结合TOF-SIMS、刻蚀XPS及MD模拟系统研究并证实TMS选择性吸附在NCM阴极上,形成稳定的CEI膜,而TFEC优先吸附在Li阳极上,形成稳定的SEI膜。最后,通过有限元模拟(FEMS),观察到NCM||In-situ-TF||Li电池在充放电过程中锂离子浓度梯度较小,并且具有更均匀的电势分布,这表明添加剂有效降低了界面离子传输障碍。



科学材料站

文 章 链 接


In-situ polymerized high-voltage solid-state lithium metal batteries with dual-reinforced stable interfaces

https://pubs.acs.org/doi/10.1021/acsnano.4c06057



科学材料站

通 讯 作 者 简 介


王博,哈工大化工与化学学院电化学工程系副教授/博士生导师,韩国国家基础研究院研究员,国家新能源工程技术研究中心副主任、华为中央研究院技术专家、华为电化学基础理论助理科学家。研究方向是电化学储能和电化学精密制造(合成)的基础科学与工程应用研究。以第一和/或通讯作者身份在Matter、Adv. Mater.、Energy Environ. Sci.、Cell Reports Physical Science、Adv. Energy Mater.、Adv. Funct. Mater.、ACS Nano、Nano Energy、Energy Storage Mater.、Applied Catalysis B: Environmental等知名期刊上发表 SCI论文100余篇, ESI热点和高被引论文14篇,H因子为40。主持和参与国家自然科学基金、国家部委基金、黑龙江省基金、博士后基金等项目10余项。


程涛,苏州大学功能纳米与软物质研究院特聘教授,博士生导师,国家重大人才工程青年人才,江苏省特聘教授。近年来,主要从事理论化学与能源催化交叉领域的理论研究。开发了一系列原创理论模拟计算方法,并将其应用于能源相关的重要电化学反应其中包括反应机理研究,指导材料性质预测和先进功能材料的设计。迄今为止共发表Science, Nat. Catal., Nat. Chem. Proc. Natl. Acad. Sci. USA、J. Am. Chem. Soc.、J. Phys. Chem. Lett.、Science等SCI论文160余篇。


John Wang,新加坡国立大学材料科学与工程系教授/博导,新加坡科学院院士,新加坡工程院院士,亚太材料学会院士,英国材料学会会士。主要从事新型功能陶瓷、电陶瓷和复合材料的研究,近年来主要致力于能源材料与器件、材料化学和纳米材料及其在能源和水处理方面的应用研究。已发表学术论文500余篇,累计被引用3万余次(Google Scholar),H因子94。入选科睿唯安(Clarivate Analytics)全球高被引科学家榜单”(2020年和2021年)。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
