大数跨境

赵焱教授CEJ观点: 锂硫电池催化材料新进展:MA MX-NiSe₂异质结构提高反应动力学

赵焱教授CEJ观点:  锂硫电池催化材料新进展:MA MX-NiSe₂异质结构提高反应动力学 科学材料站
2025-03-20
2
导读:本研究创新采用微波辅助技术,在二维MXene纳米片碳层中高效构筑NiSe₂纳米粒子异质结构(MA MX–NiSe2@C),成功开发出兼具吸附与催化功能的锂硫电池硫载体材料。



科学材料站

文 章 信 息


研究 MA MX–NiSe2@C 异质结构以提高锂硫电池中的反应动力学

第一作者:魏莎莎

通讯作者:张召富*,熊艳*,何秋*,赵焱*

单位:四川大学,武汉大学


科学材料站

研 究 背 景


锂硫电池凭借2600 Wh kg–1的超高理论能量密度和1675 mA h g–1的理论比容量,被视为下一代储能技术的领跑者。然而其商业化进程仍面临两大核心挑战:一是多硫化物穿梭效应导致活性物质流失与容量快速衰减;二是硫及其放电产物(Li2S2/Li2S)的绝缘特性引发氧化还原动力学迟滞。为此,本研究创新性采用微波辅助法合成MXene–NiSe2异质结构硫载体材料,通过三个维度改善锂硫电池反应动力学:相较于传统合成工艺,微波法展现出快速、安全的显著优势;异质结构表面形成强化学键锚定多硫化物,同步促进Li+快速扩散动态优化;实验与DFT计算证实,该结构显著降低Li2S分解能垒,加速硫还原(SRR)与硫析出(SER)双向反应。基于双功能催化剂MA MX–NiSe2@C的锂硫电池,在2C倍率下历经1000次循环后,每循环容量衰减率为0.054%。这项研究强调了MA MX–NiSe2@C异质结构作为先进锂硫电池应用的有前景的材料。



科学材料站

文 章 简 介


本研究创新采用微波辅助技术,在二维MXene纳米片碳层中高效构筑NiSe₂纳米粒子异质结构(MA MX–NiSe2@C),成功开发出兼具吸附与催化功能的锂硫电池硫载体材料。理论模拟揭示,MXene–NiSe2异质界面具有高载流子浓度与导电特性,不仅能适度吸附多硫化物(LiPS),更显著降低Li2S分解能垒至0.54 eV,同步优化硫还原(SRR)与硫析出(SER)反应动力学。实验证实,该材料通过促进LiPS向Li2S的高效转化,有效抑制穿梭效应,并在0.1C下实现1222 mA h g–1的高初始比容量,2C倍率循环1000次后容量衰减率仅为0.054%,展现出优异的倍率性能与循环稳定性。本研究提出的微波合成策略为设计高性能MXene–过渡金属硫族化合物(TMS)异质结电催化剂提供了新范式,深化了对多相催化机制调控锂硫电池氧化还原动力学的理解。

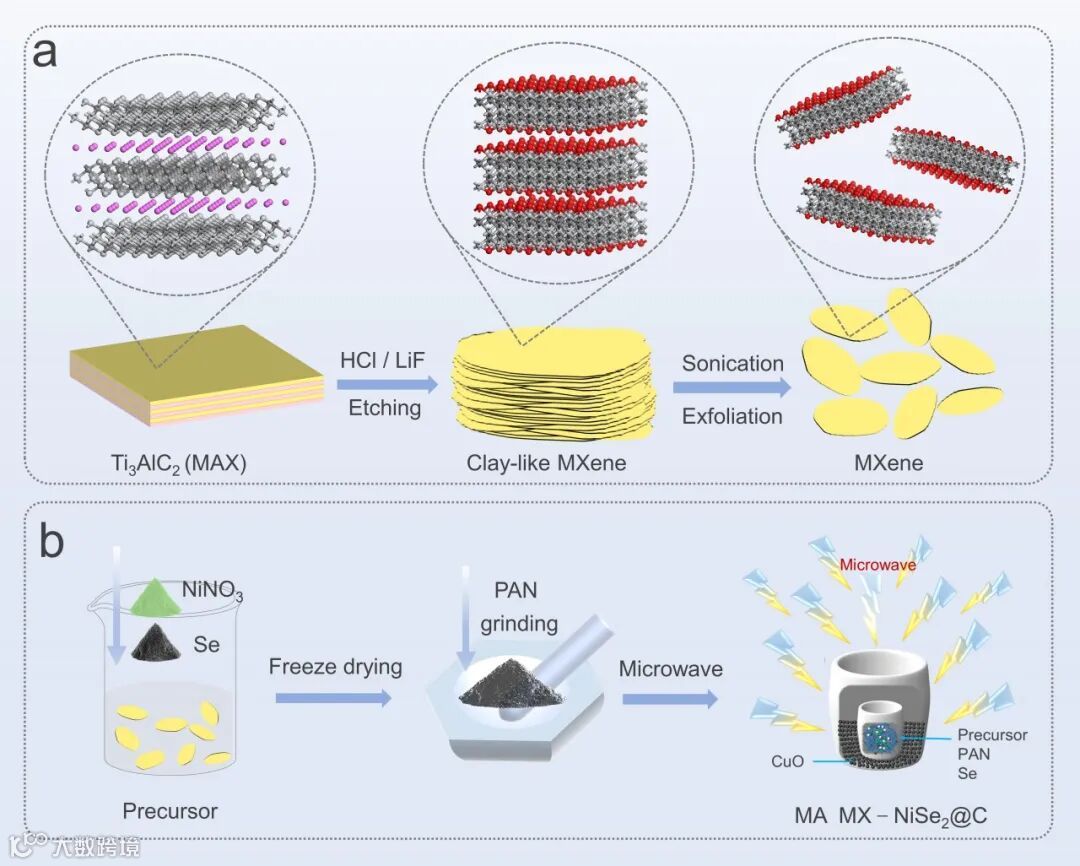

Fig. 1 Schematic illustration showing the preparation process of the a) MXene and b) Microwave-assisted preparation of MA MX–NiSe2@C.

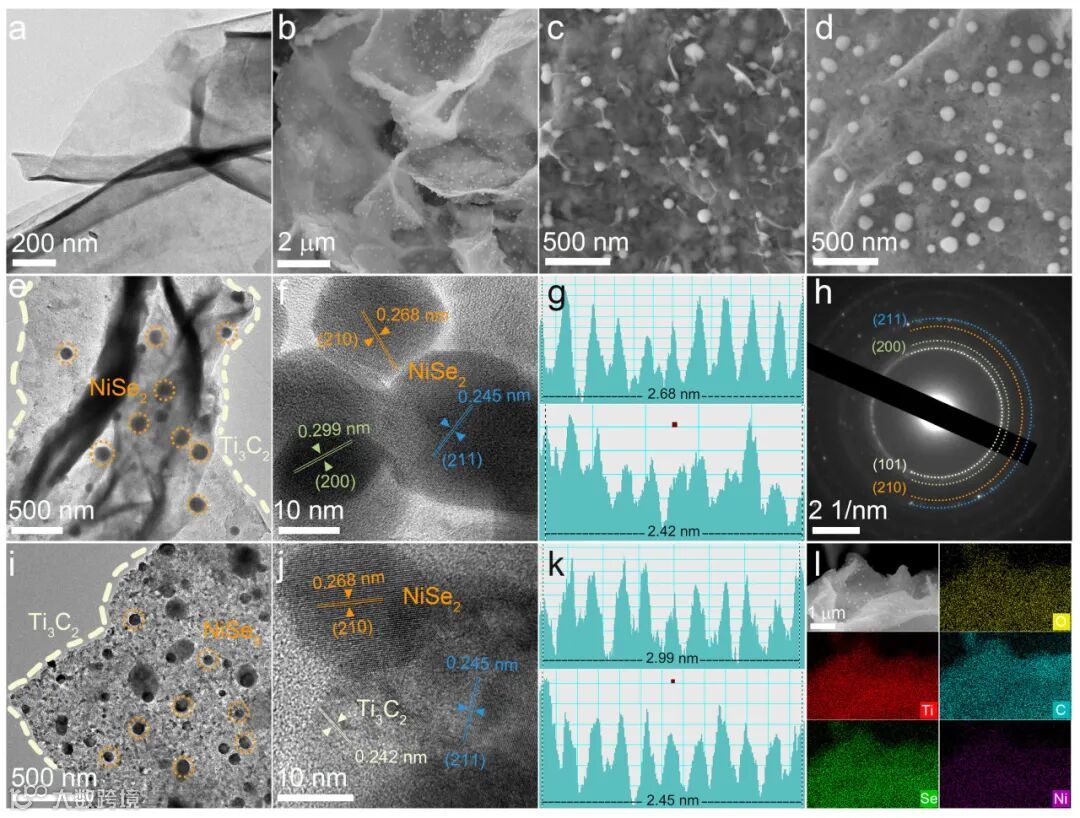

Fig. 2. a) TEM image of MXene; b-d) SEM image of (b, c) MA MX–NiSe2@C and (d) MX–NiSe2@C; e, i) TEM image of MA MX–NiSe2@C and MX–NiSe2@C; f, j) High-resolution TEM image of MA MX–NiSe2@C and MX–NiSe2@C; g, k) Lattice distance profiles; h, l) SAED pattern of and element mapping of MA MX–NiSe2@C.

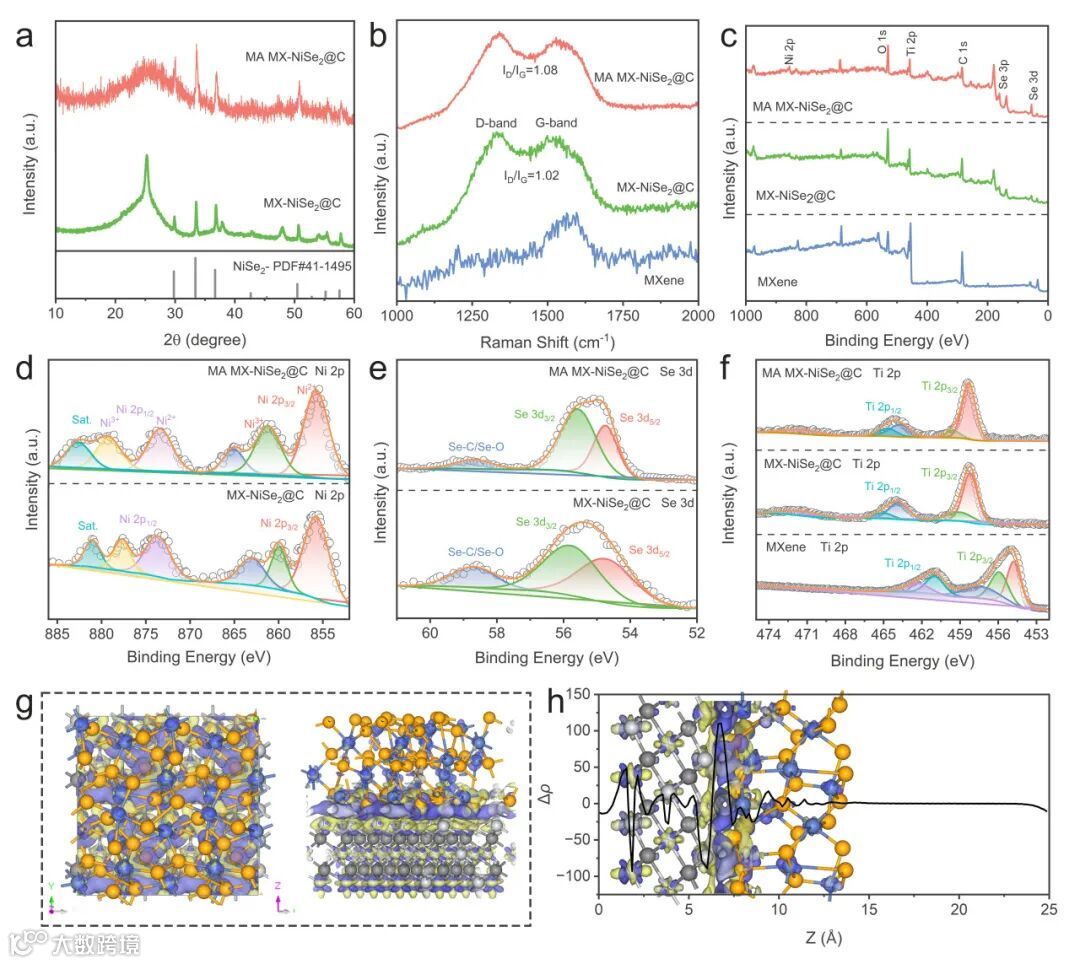

Fig. 3. a) XRD patterns of MA MX–NiSe2@C and MX–NiSe2@C; b) Raman spectra of MA MX–NiSe2@C, MX–NiSe2@C and MXene; c) XPS full spectra and d) Ni 2p; e) Se 3d; f) Ti 2p of MXene, MA MX–NiSe2@C and MX–NiSe2@C; g–h) 3D charge density difference of MXene–NiSe2 heterostructure interface.

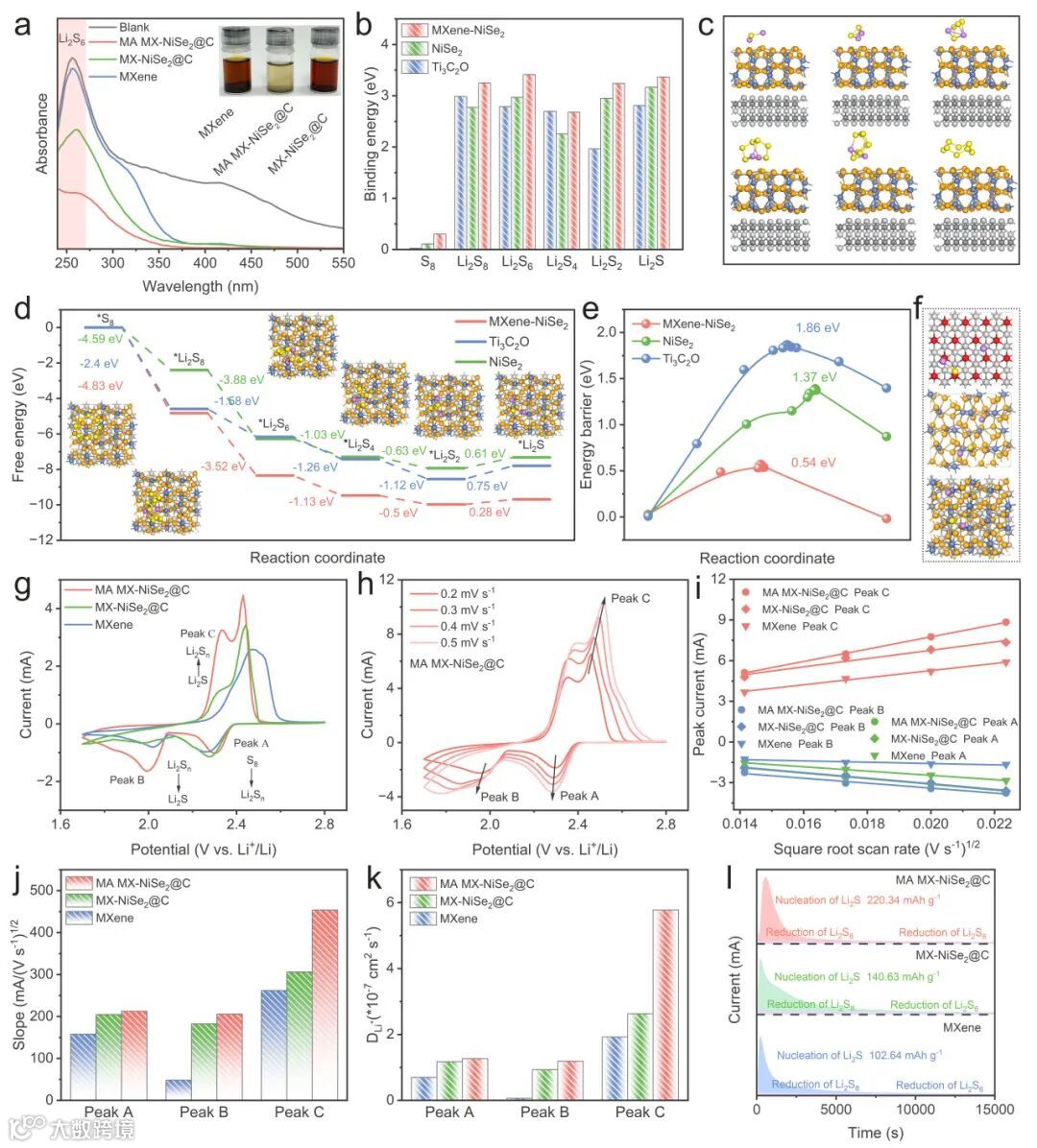

Fig. 4. a) UV–Vis spectra of Li2S6 solutions after exposure at different adsorbents for 5 h, optical photographs of MXene/Li2S6, MA MX–NiSe2@C/Li2S6, and MX–NiSe2@C/Li2S6 dispersions at 5 h; b) Binding energies of various sulfur species adsorbed on MXene–NiSe2, NiSe2 and MXene (Ti3C2O); c) The optimized adsorption conformations of various sulfur species on MXene–NiSe2; d) The Gibbs free energy profiles of LiPSs on MXene–NiSe2, NiSe2 and Ti3C2O; e–f) Li2S decomposition energy barrier on Ti3C2O, NiSe2, and MXene–NiSe2 surfaces; g) CV profiles of various Li–S cells at a scan rate of 0.1 mV s-1; h) CV curves of MA MX–NiSe2@C at 0.2–0.5 mV s-1; i–j) The linear relationship of peaks A, B, and C in terms of Ip-v1/2 and the fitting slope; k) The diffusion coefficient of Li–ion calculated from the CV redox peaks according to the Randles–Sevcik equation; l) Chronoamperometry curves of a Li2S8 solution at 2.05 V on MA MX–NiSe2@C, MX–NiSe2@C and MXene electrodes.

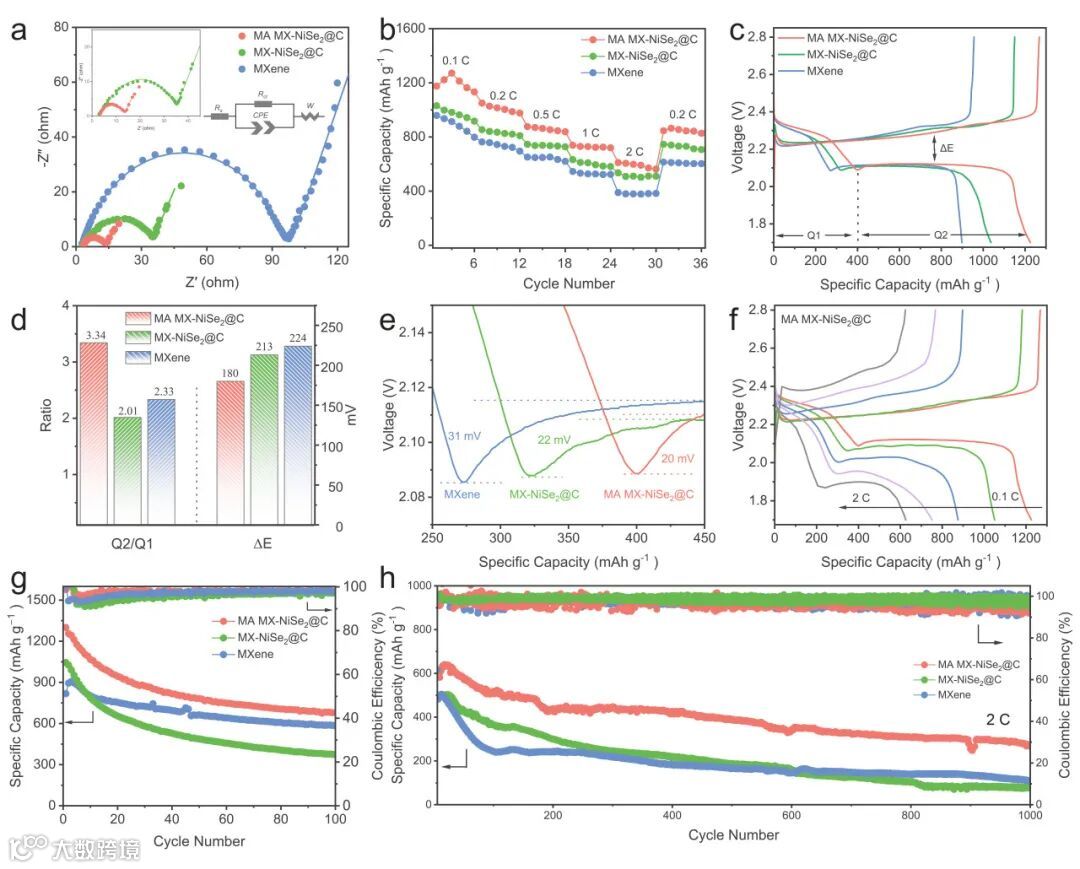

Fig. 5. a) EIS spectra of MXene, MA MX–NiSe2@C and MX–NiSe2@C; b) Rate performance of MXene, MA MX–NiSe2@C and MX–NiSe2@C; c) Charge-discharge profiles at different catalysts at 0.1 C after cycling of MXene, MA MX–NiSe2@C and MX–NiSe2@C; d) ΔE and Q2/Q1 values obtained from galvanostatic charge-discharge curves of various catalysts at current density 0.1 C; e) Overpotentials of the SRR while the different electrodes were being discharged.; f) Galvanostatic charge-discharge profiles with different current rates of MA MX–NiSe2@C; g) Cycling performance at 0.1 C; h) Long-term cycle performance at 2 C of Li–S cells with MXene, MX–NiSe2@C and MA MX–NiSe2@C.

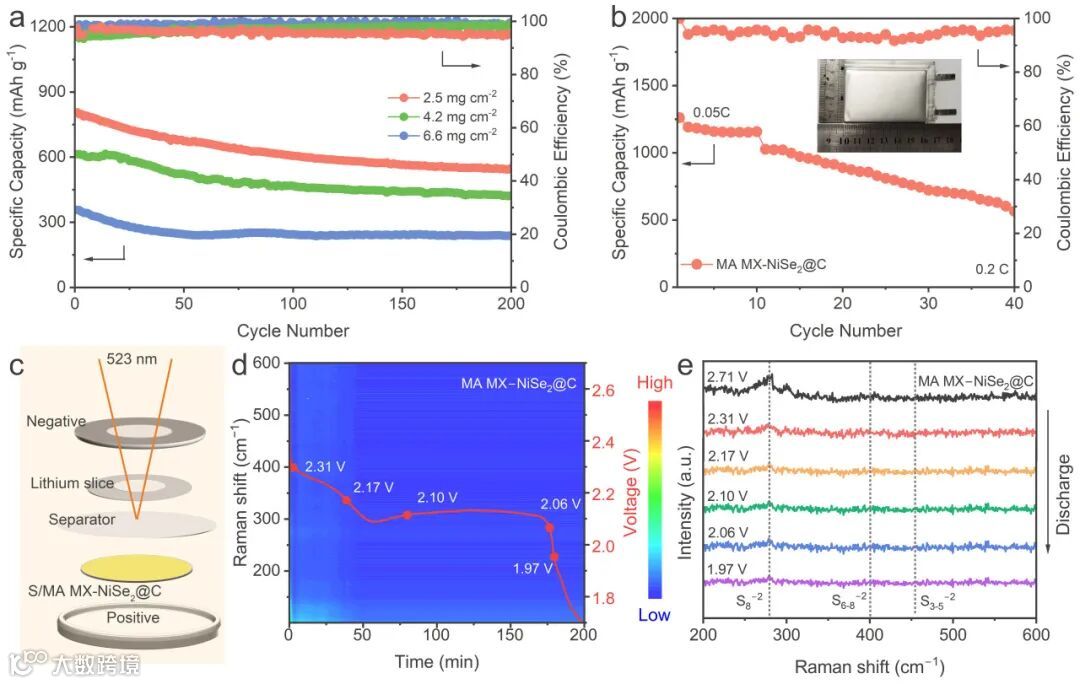

Fig. 6. a) Cycling performance of MA MX–NiSe2@C cathode at different sulfur loading of 2.5, 4.2, and 6.6 mg cm–2, respectively; b) Cycle performance of MA MX–NiSe2@C-based pouch cells; c-e) Based on MA MX–NiSe2@C cathodes in-situ Raman spectroscopy of Li–S batteries with under 0.2C discharge conditions.



科学材料站

本 文 要 点


要点一:微波合成工艺创新

采用微波辅助技术实现MXene–NiSe2@C异质结构的快速精准合成,30分钟内完成NiSe2纳米粒子嵌入与界面构筑,相较传统高温煅烧法制备能源材料效率显著提升,能耗显著降低,且规避高压反应风险,为大规模制备高一致性电极材料提供绿色高效新路径。


要点二:MXene异质界面“吸附-催化”协同机制

微波诱导策略构建的MXene–NiSe2@C异质结构材料,相较于传统制备的MX–NiSe2@C及单一MXene材料展现出显著提升的锂硫电池催化性能。该异质结构通过微波辅助技术实现NiSe2纳米晶体的精细调控与均匀分布,同时碳包覆层有效抑制MXene纳米片堆叠,构建了高效的电子传输网络。实验表征结合理论计算证实,优化后的异质界面不仅暴露丰富活性位点,更通过适度吸附能力和降低Li2S分解能垒(0.54eV)实现"吸附-催化"双功能协同,提升电催化活性,独特的结构设计同步优化了多硫化物扩散动力学,降低电池极化电压,有效抑制穿梭效应。基于MA MX–NiSe2@C的电池在0.1C下展现出1222 mA h g−1高初始比容量,2C倍率下,1000次循环后,每次循环容量衰减率低至0.054%。


要点三:未来研究方向与挑战

尽管微波方法高效构建了MA MX–NiSe2@C异质结构显著提升了界面催化活性,但在高硫载量体系以及软包电池仍然表现出严重的穿梭效应。为此,未来研究中需要进一步探索更精细的结构控制策略,以全面优化异质结构界面的特性,可使用微波策略扩展材料体系以及优化反应条件提升性能。该设计策略为高效开发锂硫电池电催化剂提供重要基础。



科学材料站

文 章 链 接


Investigating MA MX–NiSe2@C heterostructures to boost reaction kinetics in Lithium-Sulfur batteries

https://doi.org/10.1016/j.cej.2025.161575



科学材料站

通 讯 作 者 简 介


赵焱教授简介:四川大学教授、博导,国家高层次人才,四川省天府峨眉计划专家,湖北省“百人计划”专家,长期从事理论计算化学和计算材料学等领域的研究工作,在高精确度理论化学数据库的发展、新一代密度泛函的开发和应用、纳米材料的模拟、材料人工智能设计与智造、3D打印等领域做出了开拓性贡献。全世界许多研究小组应用赵焱教授发展的M06密度泛函方法进行理论计算模拟研究,有多位诺奖获得者运用过M06系列泛函,并且有200多篇Nature和Science及其子刊的论文都运用了赵焱教授发展的M06理论计算方法。目前已在其研究领域的国际权威刊物上发表高水平研究论文280余篇,SCI引用超过7万次(Web of Science),其中M06论文单篇引用超过2万次,H因子为81,2014-2017连续4年入选科睿唯安“全球高被引科学家”,2022年入选爱思唯尔“中国高被引学者”。美国惠普公司MJF-3D打印技术的主创人员之一,MJF-3D打印技术已经在全球打印了1.7亿多工业部件,获授权国际专利25项。目前担任Energy Environ. Mater.副主编,Interdiscip. Mater.学术编辑,Nanomaterials编委。



科学材料站

第 一 作 者 简 介


魏莎莎,武汉大学工业科学研究院2022级博士生


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
