长安大学，CEJ：富无机物SEI和 (002) 晶面定向沉积协同作用实现可逆锌金属阳极

第一作者：杜碧瑶，陈荆竹，徐阳

通讯作者：董武杰*，颜录科*，毕辉*，黄富强*

单位：长安大学

水系金属离子电池因安全性好、生产成本低、加工简易、离子电导率高和环保性而备受关注,成为大规模储能器件的候选者之一。然而,锌负极在循环过程中仍然不可避免会出现锌枝晶生长，HER和副反应等问题，导致许多添加剂组装的电池都不能在高放电深度以及低正/负容量比的情况下工作，严重影响了锌沉积/剥离的可逆性,降低锌离子电池的电化学性能。本篇观点展示了将两性离子丙烷磺酸吡啶盐（PPS）作为电解质添加剂来实现对锌金属阳极的双重调控。本文提出了一种获得高性能、可逆的无树枝状晶粒锌阳极的有效策略。

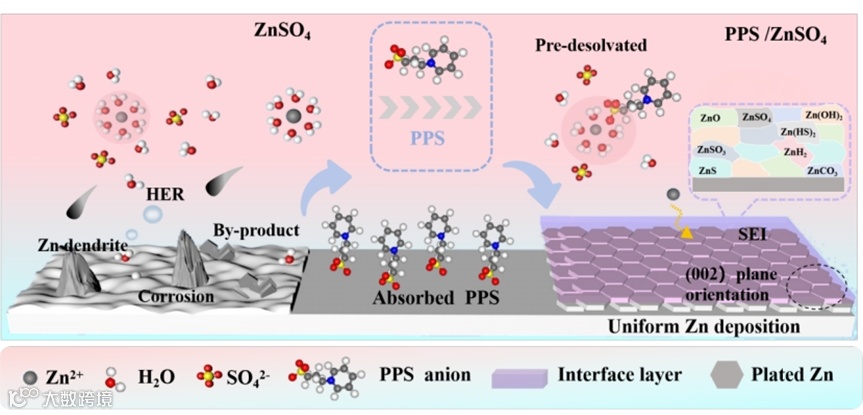

近日，上海交通大学黄富强教授、董武杰副研究员、中国科学院上海硅酸盐研究所毕辉研究员与长安大学颜录科教授合作，在国际知名期刊Chemical Engineering Journal上发表题为“Inorganic-rich solid electrolyte interphase and oriented (002) crystal plane extension for reversible zinc metal anode”的观点文章。该观点文章提出将丙烷磺酸吡啶盐（PPS）的两性离子添加剂被引入到ZnSO₄溶液中。优化后的电解液既可以在Zn（002）晶面上形成定向吸附也可以在锌阳极表面原位形成富无机物的SEI层，同时还能调控Zn²⁺的溶剂化结构，实现对锌金属阳极的双重调控。

一般认为，由于 (002) 晶面是平行取向的，因此沿 (002) 方向取向更容易实现Zn²⁺ 的均匀沉积。测试了20次循环后的X射线衍射图和X射线衍射极图来研究锌镀层循环后的晶体取向。结果表明在PPS/ZnSO₄电解液中沉积的锌阳极中（002）面对比（100）和（101）面具有明显的强信号。用密度泛函理论(DFT)计算分析了PPS在各个晶面上的吸附能。PPS在锌(002)、(101)和(100)晶面上的吸附能分别为−2.5、−2.133和−1.702 eV，PPS与（002）晶面的相互作用最强意味着PPS会优先吸附在（002）晶面，这阻碍了锌离子在（002）晶面的垂直沉积，最终暴露出更多的（002）晶面，促进了均匀的锌沉积。

在电池首次充放电之前，电解液中的溶剂分子会与锌负极发生反应，从而在电极/电解液界面形成双电层。这种双电层结构决定了电池的相界面化学性质。当电极表面带负电时，会排斥内层的阴离子，从而在内部形成薄而致密的无机 SEI。50次电镀/剥离循环之后的XPS深度溅射结果说明吸附物主要存在于锌阳极表面的外层，而电解质还原产生的ZnS主要积聚在内层。TOF-SIMs和TEM进一步反映出在稳定条件下的SEI层中，SEI微观结构中有机成分极少，基本为无机成分。这些无机成分共同形成了 SEI 的 “马赛克 ”结构，这是一种能传导金属离子和隔离电子的致密层。多组分表面 SEI 层堆叠因子低，有利于Zn²⁺的快速传输，而且具有较高的机械强度和模量，能抑制树枝状晶粒的形成，还能切断 Zn 阳极与电解质的直接接触，防止氢的析出和副反应的发生。

MD 模拟可知当在 ZnSO₄电解质中加入 PPS 时，ZnSO₄电解质溶胶中的一个 H₂O分子被一个 PPS 分子取代，这表明 PPS 可以重建Zn²⁺的初始溶剂化结构。H₂O和PPS相应的径向分布函数（RDFs）和配位数（CN）表明添加PPS后Zn²⁺溶剂化结构中H₂O分子的数量减少。采用密度泛函理论（DFT）方法研究了Zn²⁺、H₂O和PPS添加剂之间的相互作用。可以明显看出Zn²⁺与PPS之间的相互作用最强，这说明PPS更容易取代原始溶剂化中的H₂O分子从而改变Zn²⁺溶剂化结构。同时，FTIR、1H NMR和Raman图谱也能证明PPS迫使H₂O分子间的氢键网络发生了重构。

PPS电解液可以在1 mA cm⁻²和1 mAh cm⁻²的Zn||Zn对称电池中稳定循环3500小时，即使在5 mA cm^-2和10 mA cm^-2的高电流密度下，也能实现超过700小时和460小时的长期稳定性。更重要的是，在放电深度为80%的恶劣条件下组装的电池依然能稳定循环达250小时，表现出优异的电化学性能。组装的Zn||Cu不对称电池中循环3500次库伦效率为99.8%。另外，将NH₄V₄O₁₀作为正极材料时，组装的Zn|| NH₄V₄O₁₀全电池在1A g⁻¹循环600次后容量保持率为80.28%。值得注意的是，具有高负载质量(8.4mg cm^-2)的全电池仍具有良好的循环稳定性。软包电池在0.5 A g^-1的速率下表现出令人印象深刻的容量保持率(90.9 %)。

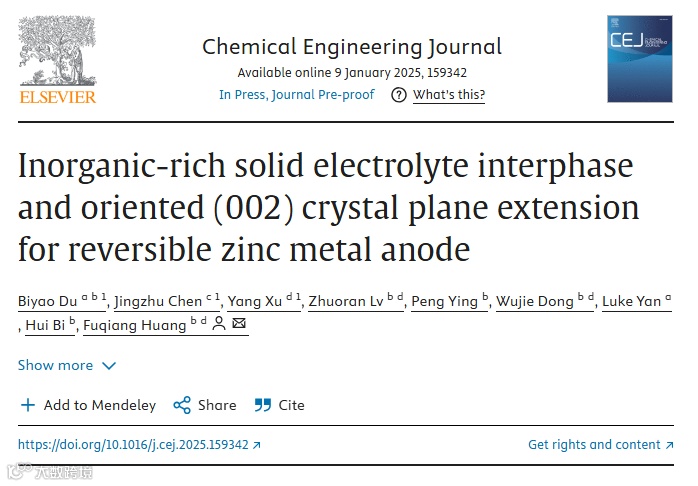

Inorganic-rich solid electrolyte interphase and oriented (002) crystal plane extension for reversible zinc metal anode
