大数跨境

镁离子嵌入与置换反应同步实现,Cu3VSe4材料展现新潜力

镁离子嵌入与置换反应同步实现,Cu3VSe4材料展现新潜力 科学材料站
2024-09-17
1
导读:正极设计新思路:Cu3VSe4结构优化助力镁电池储能革命



科学材料站

文 章 信 息


武汉大学徐飞/中南民族大学李婷AFM:用于可充镁电池的Cu3VSe4正极:化学与电子结构诱导的嵌入和置换反应

第一作者:陶董钢

通讯作者:徐飞*、李婷*

单位:武汉大学、中南民族大学



科学材料站

研 究 背 景


以金属镁为负极的可充镁电池(RMBs)是一种前景广阔的储能技术,然而缺乏合适的正极材料极大地阻碍了可充电镁电池的发展。Mg2+具有较高的正电荷密度,与正极材料相互作用较强,很大程度上影响了储镁反应的可逆性和动力学。因此,需要合理且有效的策略来设计适合储存Mg2+的正极材料。



科学材料站

文 章 简 介


近日,武汉大学徐飞/中南民族大学李婷课题组Advanced Functional Materials期刊上发表题为“Cu3VSeCathode for Rechargeable Magnesium Batteries: Favorable Chemical and Electronic Structures Inducing Intercalation and Displacement Reactions”的研究文章。本工作设计并合成了具有交错3D 隧道和立方晶体结构的半导体Cu3VSe4镁电池正极,其中V和Se原子形成高共价键比例的化学键,可通过V-Se键促进负电荷离域。通过镁离子嵌入和置换反应机制,实现了Cu、V和Se元素的共氧化还原和较高的储镁反应可逆性。Cu3VSe4具有高容量、高倍率,且在高负载量下仍能实现高倍率性能。该工作在综合考虑晶体结构和电子结构的基础上,提出了可充电镁电池正极的合理设计原则。

TOC. 用于可充电镁电池的Cu3VSe4正极:化学与电子结构诱导的嵌入和置换反应



科学材料站

本 文 要 点


要点一:Cu3VSe4的晶体结构和电子结构特性

Cu3VSe4具有立方晶体结构,内部存在大空腔,可以形成适合Mg2+扩散的交错3D离子传输隧道。V和Se原子之间存在类共价键,可有效离域负电荷以减少与Mg2+的相互作用,并实现V和Se的共氧化还原以提供高容量。DOS计算与UV–vis 吸收光谱表明Cu3VSe4的半导体性质,高电导率有利于实现作为RMB正极的高面活性材料负载。通过XRD、XPS以及TEM-EDS证明了Cu3VSe4纳米立方体的成功合成。

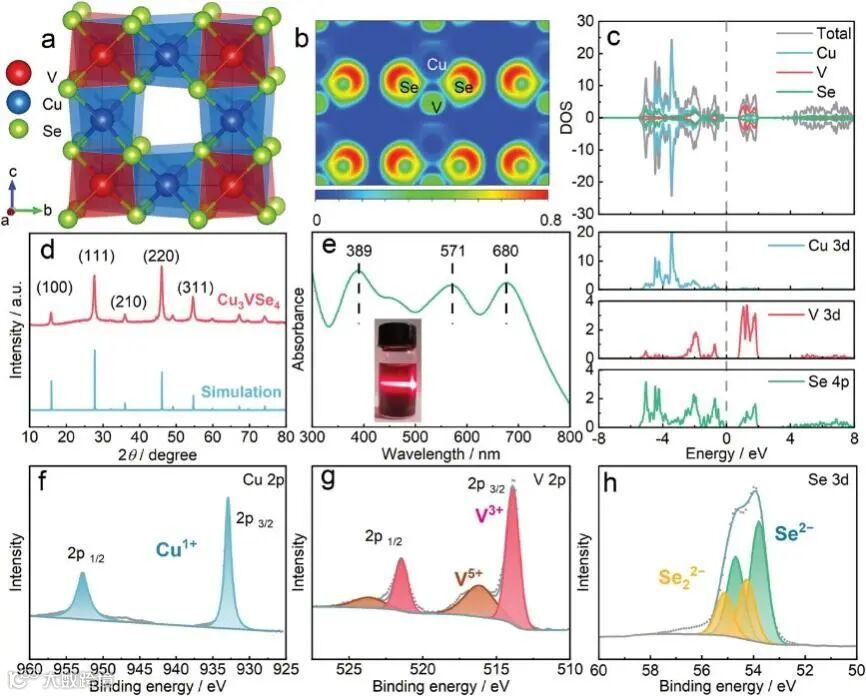

图1. Cu3VSe4的 (a) 晶体结构,(b) 沿(011)面的电子局域化函数(ELF),(c) DOS,(d) XRD,(e) UV–vis 吸收光谱和 (f) Cu 2p,(g) V 2p 和 (h) Se 3d的XPS谱。

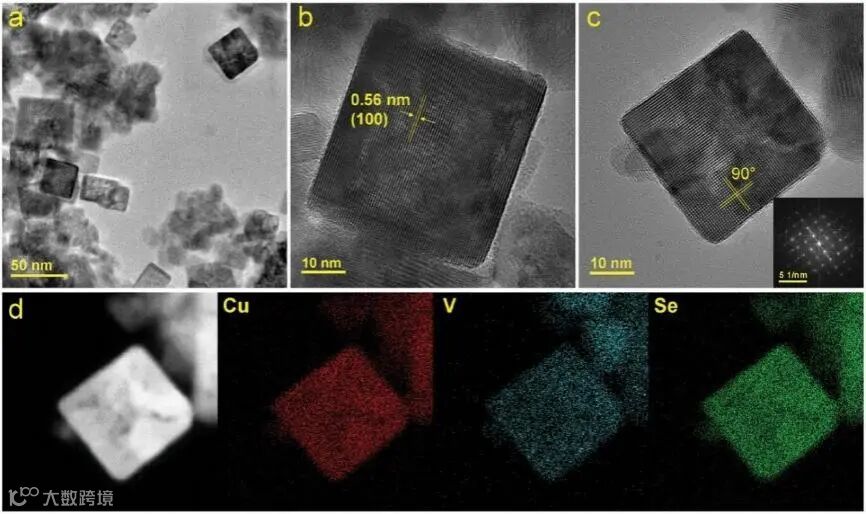

图2. Cu3VSe4的TEM与EDS。


要点二:高可逆容量与优异的倍率性能

作为可充镁电池正极,Cu3VSe4表现出优异的电化学性能,这得益于VSe43−的负电荷离域特性、Cu3VSe4的晶体结构和Cu、V、Se三种元素的共氧化还原。Cu3VSe4在0.2 A g‒1的电流密度下可提供251mAh g‒1的高容量(面积载量1.0 mg cm−2),在15 A g‒1时仍有44 mAh g‒1的倍率性能,并且可在5 A g‒1下稳定循环1000次。最突出的是,将活性材料的负载量提升至3.0 mg cm−2 没有显著的容量衰减。

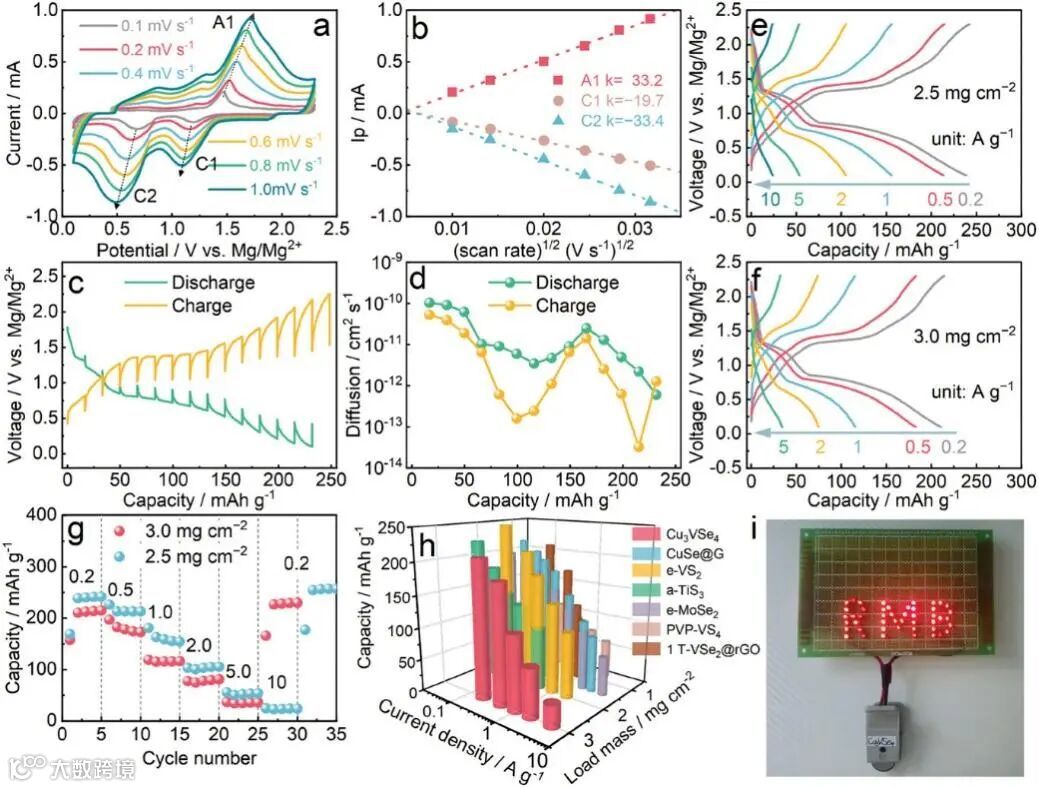

图3. Cu3VSe4的 (a) CV曲线,(b) 200 mA g‒1下的充放电曲线,(c) 循环性能,(d) EIS,(e-g) 倍率性能与对比,(h) 长循环性能。

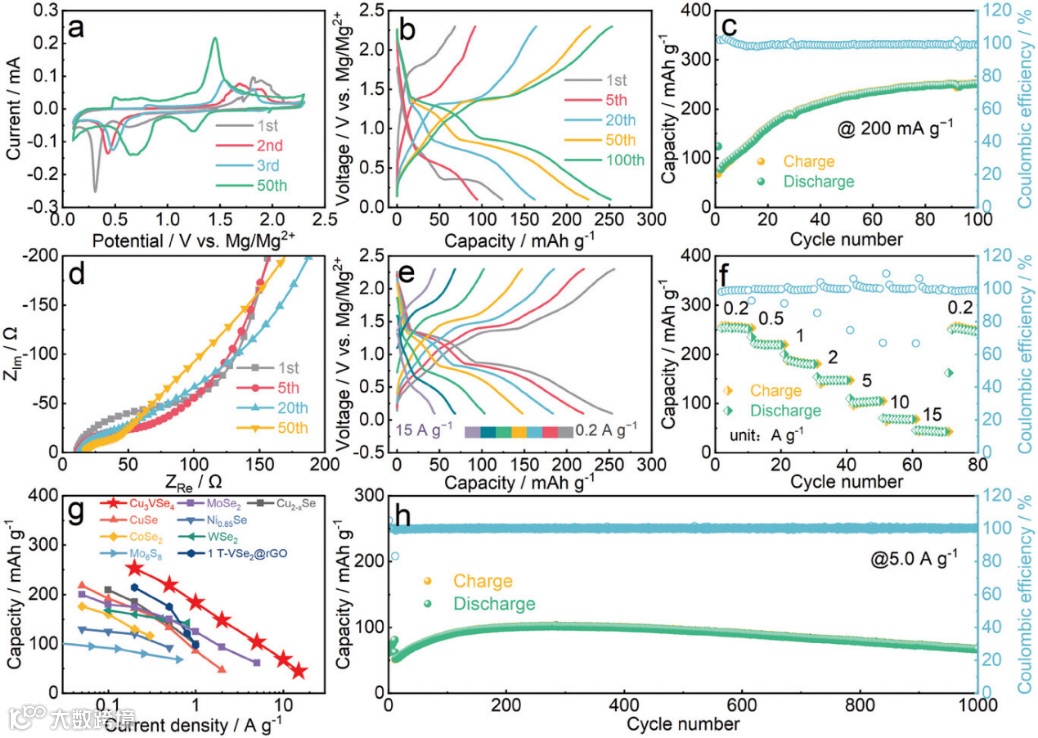

图4. Cu3VSe4在 (a) 不同扫描速率下的CV曲线,(b)相应的峰值电流-(扫描速率)1/2 图,(c) GITT 曲线和 (d) Mg2+ 扩散系数,(e-g) Cu3VSe4在不同活性材料负载下的倍率能力,(h) 与报道的RMB正极的比较。(i) Mg||Cu3VSe4扣式电池。


要点三:基于嵌入和置换两步反应的储镁机理

通过非原位XRD、TEM和XPS表征了反应机理。在充放电过程中,Cu3VSe4的衍射峰被保持并略微移动,表明Cu3VSe4的储镁机理是一种嵌入或置换机制,而非转化反应。进一步通过TEM发现,纳米立方体形貌被很好的保持,Cu、V、Se和Mg在纳米立方体内均匀分布,(100)的晶格间距膨胀为0.57 nm。在纳米立方体周围区域发现了单独存在的Cu元素,并且观察到对应于Cu单质的晶格条纹,对应于从晶格中挤出产生的单质Cu。以上结果说明Cu3VSe4的储镁机理是一种嵌入/置换机制。XPS证明了Cu、V、Se三种元素的共同氧化还原。

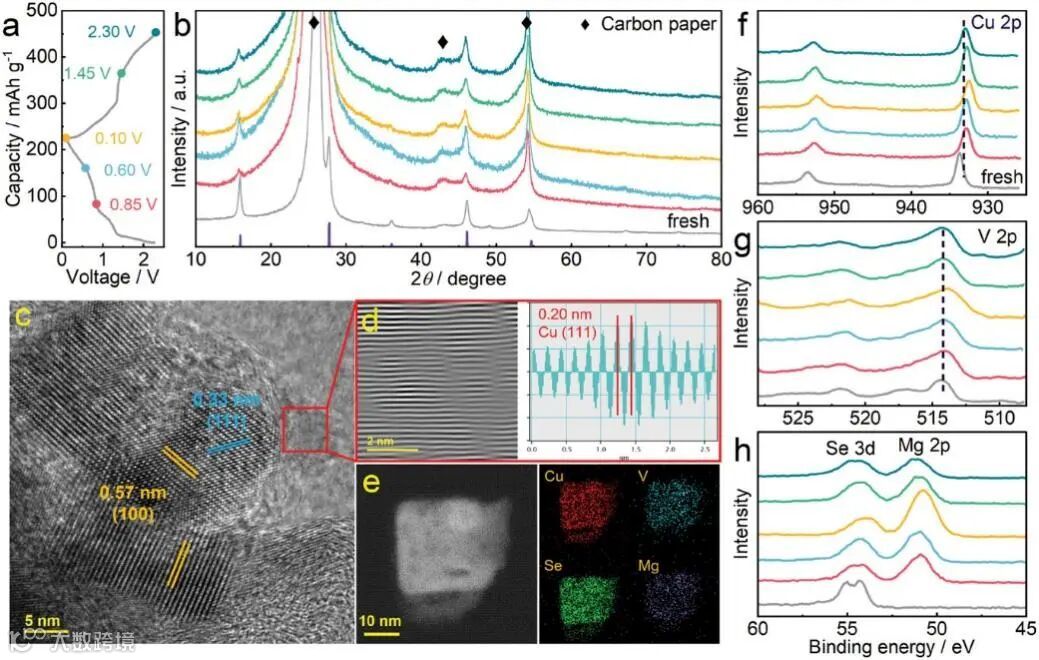

图5. Cu3VSe4的非原位表征:(a) 充放电曲线,(b) XRD,(c, d) HRTEM,(e) EDS能谱,(f, g, h) XPS 谱。


要点四:储镁反应的DFT计算

利用DFT计算以更好的了解Cu3VSe4的储镁机理。基于非原位XRD和TEM结果,构建了多个晶胞类似但镁化程度不同的结构。对于第一步的嵌入过程,Mg2+更倾向于储存在Cu3VSe4立方晶胞的体心位点(B-Cu3VSe4)。对于随后的置换反应,部分(或全部)Cu原子被Mg置换并从晶胞中挤出,从而可能形成Mg2Cu2VSe4、Mg2CuVSe4或Mg3VSe4。这三种结构都非常相似,因为Mg原子取代Cu不会显著改变晶胞结构,形成能的负值也证实了置换反应的合理性。通过电子结构的分析验证了VSe43−的整体还原、带隙消失带来金属性与高电导率。根据COHP化学键分析,得益于VSe43−的负电荷离域,Mg-Se表现出弱化学键强度,有利于Mg2+的快速扩散。基于价键理论获得了Mg2+的3D扩散路径,随后的CI-NEB计算得到Mg2+在体相的扩散能垒仅为0.448 eV。

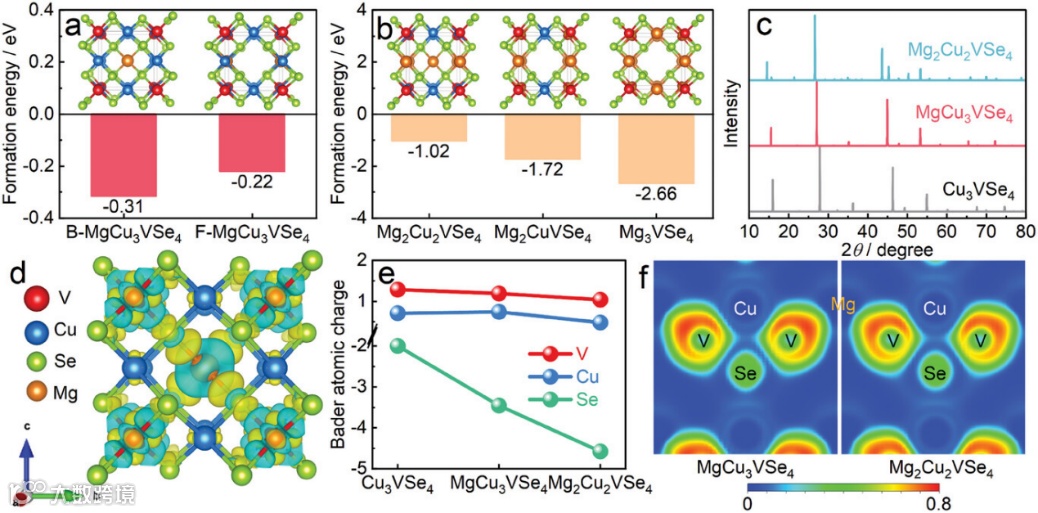

图6. (a) 嵌入过程和 (b) 置换过程的形成能计算,(c) 相应的模拟XRD谱,(d) MgCu3VSe4 的差分电荷密度,(e) Bader原子电荷,(f) ELF。

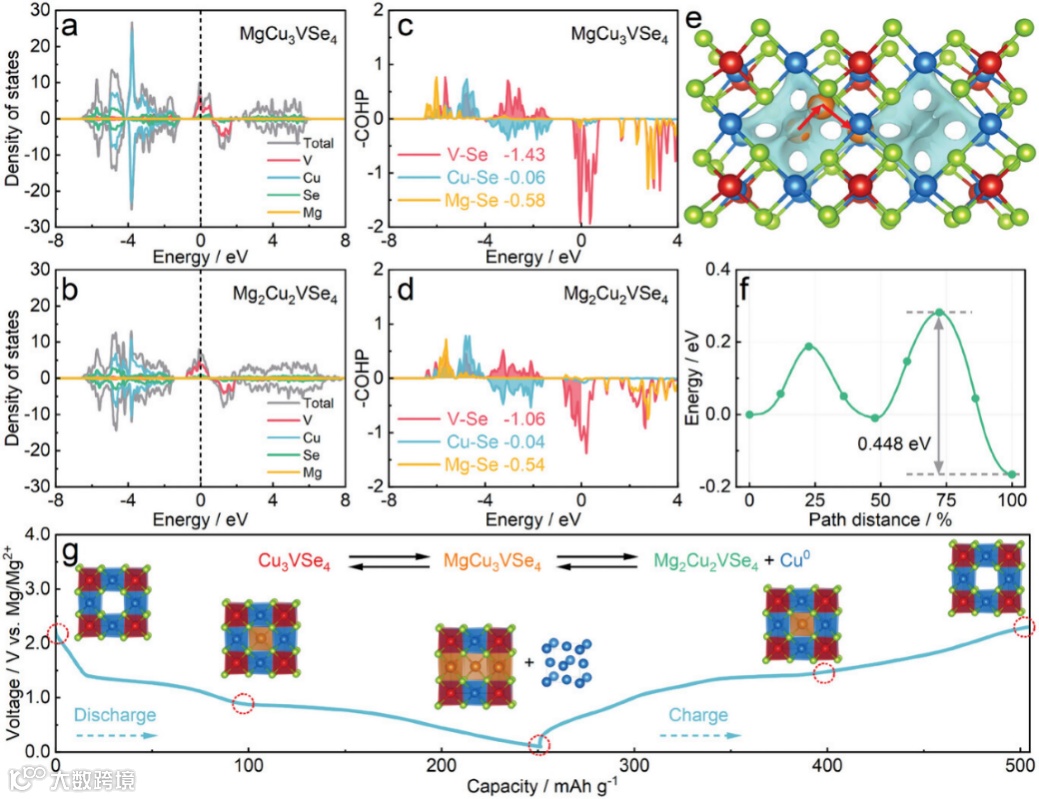

图7. MgCu3VSe4 和 Mg2Cu2VSe4的 (a, b) DOS,(c, d) COHP化学键分析,(e, f) Mg2+扩散路径和相应的能垒。(g) Cu3VSe4的储镁机理示意图。



科学材料站

文 章 链 接


Cu3VSeCathode for Rechargeable Magnesium Batteries: Favorable Chemical and Electronic Structures Inducing Intercalation and Displacement Reactions

https://onlinelibrary.wiley.com/doi/10.1002/adfm.202411223



科学材料站

通 讯 作 者 简 介


徐飞副教授简介:2006年本科毕业于武汉大学,2012年博士毕业于日本京都大学(导师:Rika Hagiwara教授),现为武汉大学副教授,从事电化学储能材料科学与技术的相关基础与应用研究。目前以第一作者或通讯作者发表SCI论文七十余篇,主持国家自然科学基金2项、湖北省自然科学基金1项、宁德时代21C创新实验室基金1项。主要研究方向为可充镁电池正极材料,包括:基于软硬酸碱理论的转换型储镁正极,利用“软酸”阳离子与“软碱”阴离子匹配,提升转换型正极的储镁反应可逆性;有机聚合物储镁正极,利用有机聚合物的开放柔性结构解决无机晶格储镁的难点,并通过构建贯穿主链的大共轭结构促进电荷离域,缓冲储镁反应带来的电荷密度变化;基于缔合/解缔机制的开放式储镁正极,通过类共价键促进电荷离域和多元素氧化还原,提升储镁反应可逆性与比容量,利用非晶材料、团簇离子化合物的开放式结构突破嵌入储镁反应的限制。


李婷教授简介:分别于2006年和2011年本科和博士毕业于武汉大学化学与分子科学学院(导师:杨汉西教授),现为中南民族大学化学与材料科学学院教授。主要从事电化学能源材料基础与应用研究,包括可充镁电池、钠离子电池等。近年来主持国家自然科学基金项目2项、湖北省自然科学基金面上项目2项,以及主要参与了湖北省自然科学基金创新群体项目和湖北省技术创新重大专项等。以第一作者或通讯作者发表研究论文五十余篇,授权发明专利4项。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
