科学材料站
文 章 信 息
全面理解空间位阻效应平衡锌离子传输和还原动力学以实现高可逆稳定锌负极
第一作者:胡楠
通讯作者:何会兵*
单位:广西大学
科学材料站
研 究 背 景
锌枝晶生长是制约水性锌离子电池实际应用的主要问题。快速的电化学动力学和缓慢的传质之间的矛盾可能会在电极表面产生明显的锌离子浓度梯度,从而导致金属Zn生长不均匀,甚至导致电池短路,这在以往的研究中往往被忽视。因此,探索合适的具有空间位阻效应的电解液添加剂来平衡锌离子传输和还原动力学,是实现高性能水系锌离子电池的有效途径。
科学材料站
文 章 简 介
近日,来自广西大学的何会兵副教授,在国际能源材料顶级期刊Advanced Energy Materials上发表题为“Comprehensive Understanding of Steric-Hindrance Effect on the Trade-Off Between Zinc Ions Transfer and Reduction Kinetics to Enable Highly Reversible and Stable Zn Anodes”的观点文章。该观点文章提出了一种以空间位阻效应引导的平衡推拉的电解液工程策略,以提高水系锌离子电池的性能,并提供了深入了解Zn电极界面微环境平衡化学的和AZIBs电化学性能之间的构效关系。

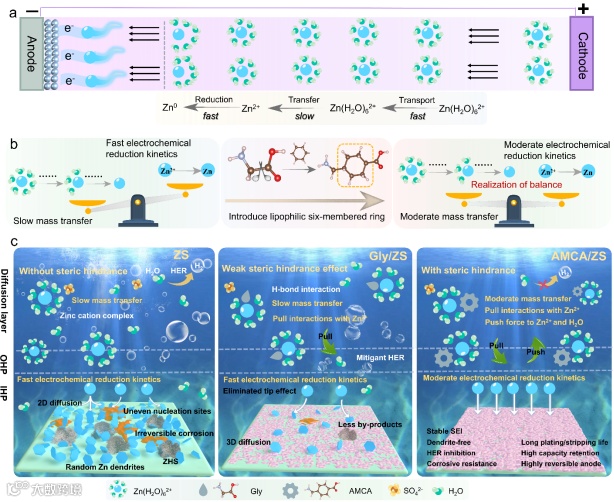

图1. a)传统ZIBs中Zn2+的转移和还原过程。b) 在Gly和AMCA存在的情况下,空间位阻效应对锌离子的传输和还原动力学之间的平衡的设计理念。c)锌电极界面在ZS, Gly/ZS, AMCA/ZS电解液中Zn的沉积行为示意图。
科学材料站
本 文 要 点
要点一:具有极性基团的AMCA和Zn2+之间强大的拉相互作用有助于构建贫水的Zn阳极/电解液界面,促进平坦和均匀(002)面优先的Zn沉积,并抑制不良副产物的产生。
要点二:特别的是,MD模拟和DFT计算表明AMCA分子可以穿透Zn2+的初级溶剂化鞘(PSS)形成[Zn(H2O)5(AMCA)]2+体系,产生具有推动作用的去溶剂化过程。这也诱导了较大的位阻效应,防止了过量的水分子和锌离子沉积在锌表面,产生拉力效应,从而产生一种缓和的电化学还原动力学。从根本上说,一种平衡的界面化学通过锌离子传输和还原过程之间的拉-推相互作用得以实现。
要点三:利用平衡的Zn离子转移和还原动力学,Zn阳极在AMCA添加剂的电解液中在20 mA cm - 2下稳定循环超过5000小时(>167天),并在严格的搁置恢复测试(1 mA cm - 2 /1 mAh cm - 2)中超过120天,在高放电深度80%下维持560小时,平均CE高达99.53% (0.5 mA cm-2/0.5 mAh cm-2)。
要点四:最重要的是,在高阴极负载量(约4.53 mg/cm2)、低E/C(50 μL mAh−1)、超薄锌箔(10µm)和超低N/P比(4.3)下,Zn||VOX全电池稳定运行590次,且具有令人钦佩的容量保持率99.15%,,显示出极高的规模化潜力,有望成为安全可靠的储能设备。

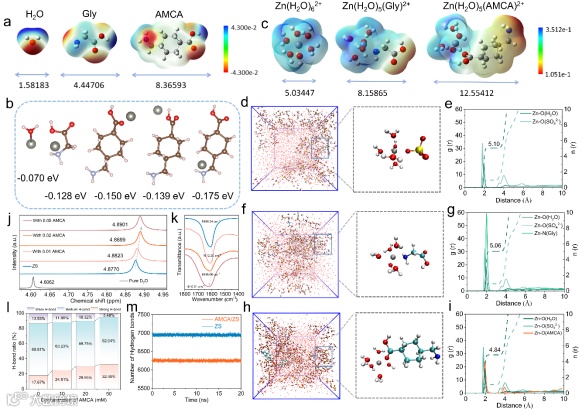

图2. a) H2O、Gly、AMCA的静电势。b) H2O、Gly、AMCA和Zn2+的相互作用行为及结合能。c) ZS、Gly/ZS和AMCA/ZS电解液中溶剂鞘Zn2+的静电势和尺寸。d、e) ZS、f、g) Gly/ZS、h、i) AMCA/ZS电解液的MD快照及相应的RDF和ACN。j)不同电解液的NMR谱移。k)各种电解液在1600 cm−1左右的FTIR光谱。l)强、中、弱氢键的比例。m)计算出的ZS和AMCA/ZS内部氢键数。

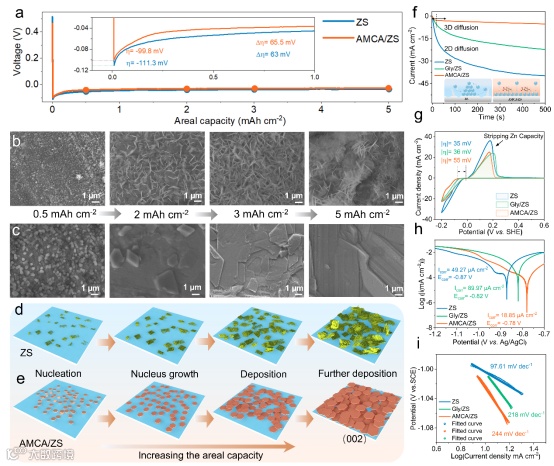

图3. a)在5mA cm−2和5mAh cm−2条件下Zn||Cu电池的第一次沉积电压分布图以及放大后的初始成核过程。b) ZS, c) AMCA/ZS电解液中在Cu上镀锌的SEM图像,沉积面容量为0.5 ~ 5 mA h cm−2。d) ZS和e) AMCA/ZS电解液中随着沉积面积容量的增加,Zn的成核、生长和沉积行为示意图。Zn阳极在−150 mV和大电流密度下在ZS、Gly/ZS和AMCA/ZS电解液中的CA曲线。g) 锌在不同电解液中成核的CV曲线。h)不同电解液的Tafel曲线和i)相应的计算Tafel斜率。

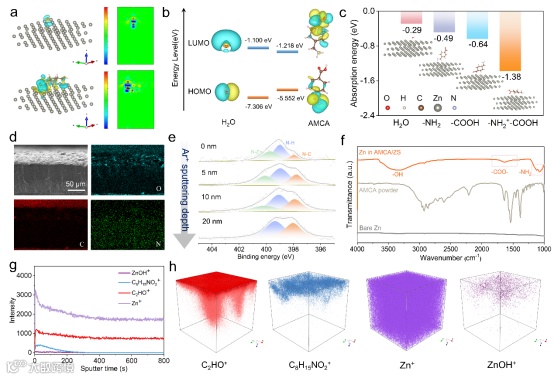

图4. a) Zn(002)与H2O/AMCA之间的电荷密度差。黄色和青色的半透明簇表示电子密度的增加和减少。b) AMCA和H2O分子的LUMO和HOMO能级。c) H2O、─NH2、─COOH和─NH2-COOH在Zn(002)表面的吸附能。d) AMCA/ZS电解液中循环锌箔的O、C、N元素映射。e)锌阳极在AMCA/ZS电解液中循环后的N1s的XPS光谱。f)裸锌、AMCA粉末、在AMCA/ZS电解液中处理浸泡后锌箔的ATR-FTIR。g)循环锌金属对应的元素TOF-SIMS深度分布图。h) 基于TOF-SIMS检测AMCA/ZS电解液中Zn阳极上的C2HO+, C8H15NO2, Zn+, ZnOH+的空间分布。

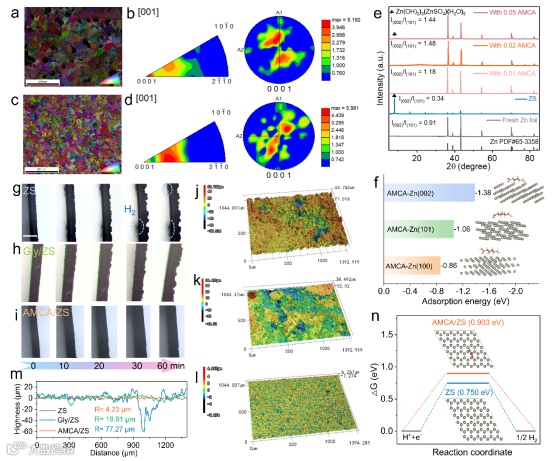

图5. a) ZS电解液和c) AMCA/ZS电解液中循环Zn的表面EBSD图。锌阳极为b) ZS和d) AMCA/Z电解液循环后的<0001>极图和(001)反极图。e)锌阳极在不同浓度ZS、AMCA/ZS电解液中以1 mA cm−2和1 mAh cm−2循环50次后的x射线衍射(XRD)图。f) AMCA在Zn(002)、(100)和(101)面的吸附模型及其对应的吸附能。g) ZS, h) Gly/ZS, i) AMCA/ZS中Zn沉积过程的原位光学显微图像,电流密度为10mA cm−2。在j) ZS、k) Gly/ZS和l) AMCA/ZS电解液中循环的锌箔三维CLSM图像,m)对应的表面粗糙度曲线。n)不同电解液中的析氢势垒。

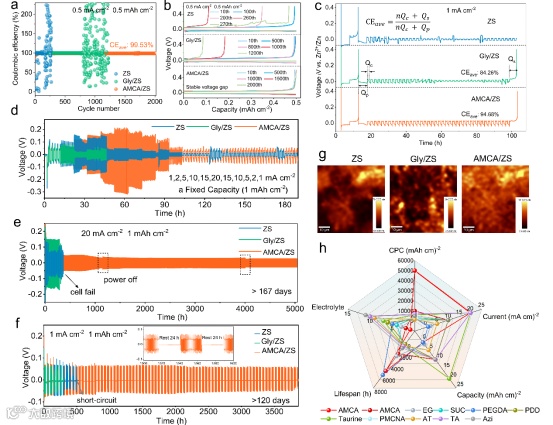

图6. ZS、Gly/ZS和AMCA/ZS电解液中Zn| Cu在0.5 mA cm−2、0.5 mAh cm−2和b)相应的放大电压曲线下的库仑效率(CE)。c) 1mA cm−2和1mAh cm−2下的实验V-t曲线。d) ZS、Gly/ZS和AMCA/ZS电解液中在同电流密度下面积容量为1 mAh cm−2的Zn| |Zn对称电池的倍率性能。e) 20 mA cm−2和1 mAh cm−2时的循环性能。f) 锌阳极在ZS、Gly/ZS和AMCA/ZS电解液中1mA cm−2、1mAh cm−2条件下的搁置-恢复性能。g) Zn阳极在ZS、Gly/ZS和AMCA电解液中循环的拉曼映射。h) 电化学性能与最近报道的电解液添加剂结果的比较。

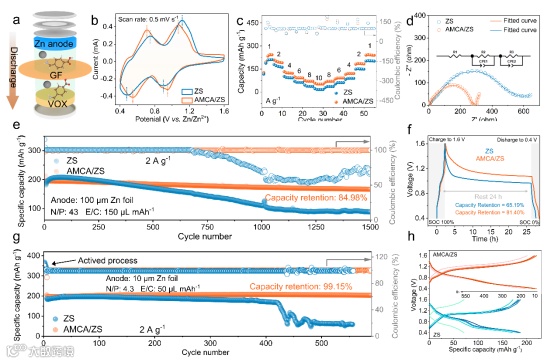

图7. a)组装Zn||VOX的全电池示意图。b) ZS和AMCA/ZS电解液中Zn||VOX全电池的CV测量,扫描速率为0.1 mV s−1。c)在电流密度为1、2、4、6、8和10 A g−1时,不同电解液中Zn ||VOX的倍率容量。d) ZS和AMCA/ZS电解液中Zn||VOX全电池的Nyquist图。e) ZS和AMCA/ZS电解液中Zn||VOX在2 A g−1下的长期循环稳定性。f) ZS电解液在充电至1.6 V、静置24 h、放电至0.4 V后的容量保持情况。g) 在不同电解液中低N/P比为4.3、低E/C为50 μL mAh−1、超薄锌箔(10 μm)条件下的循环性能h)以及对应的充放电曲线。
科学材料站
文 章 链 接
Comprehensive Understanding of Steric-Hindrance Effect on the Trade-Off Between Zinc Ions Transfer and Reduction Kinetics to Enable Highly Reversible and Stable Zn Anodes
https://onlinelibrary.wiley.com/doi/10.1002/aenm.202404018
科学材料站
通 讯 作 者 简 介
何会兵副教授:2016年12月博士毕业于武汉大学,2017年1月入职于天津捷威动力工业有限公司,2019年3月在加拿大UBC大学从事博士后研究工作,2020年6月加入广西大学化学化工学院,硕士生导师,主讲本科生《无机化学》专业课程。迄今为止主持国家自然科学基金项目1项,省部级项目3项,参与国家重点研发计划等项目多项。以第一作者/通讯作者在Angew. Chem、Adv. Energy Mater.、Adv. Funct. Mater.、Adv. Sci.、Energy Storage Mater.、Chem. Eng. J.、Small等学术刊物上发表论文26篇(影响因子大于10的SCI一区论文17篇,含2篇ESI热点论文、6篇ESI高被引论文和1篇封面论文),他引1700余次,H-index 21。出版英文专著一章节,并申请中国和加拿大专利10余件 (已授权1件)
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
