大数跨境

北京化工大学徐斌教授&孙宁副教授,CEJ:晶格硫化提升Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2正极的储钠性能

北京化工大学徐斌教授&孙宁副教授,CEJ:晶格硫化提升Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2正极的储钠性能 科学材料站
2024-11-25
0
导读:北京化工大学徐斌教授&孙宁副教授,Chemical Engineering Journal:晶格硫化提升Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2正极的储钠性能



科学材料站

文 章 信 息


晶格硫化提升Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2正极的储钠性能

第一作者:陆文娅,赵鹤

通讯作者:徐斌*,孙宁*

单位:北京化工大学,延安大学



科学材料站

研 究 背 景


近年来,钠离子电池(SIBs)凭借其丰富的资源和潜在的成本优势引起了广泛关注。正极材料是决定电池性能和成本的关键因素,因此,开发高性能正极材料对于钠离子电池的产业化发展至关重要。其中,兼具阴阳离子氧化还原的层状锰氧化物正极材料因成本低廉、比容量高而备受关注。然而,晶格氧氧化(O²⁻→O₂²⁻)通常伴随着氧气释放、不可逆相变、动力学迟滞等一系列问题。因此,调控晶格氧氧化还原,并提升其可逆性,对于实现正极材料的高比能量和优异循环稳定性至关重要。



科学材料站

文 章 简 介


近日,北京化工大学徐斌教授&孙宁副教授团队首次将活性硫引入Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2(LZNM)正极材料的晶格中。由于硫阴离子成功嵌入晶格并占据氧位,可逆地参与电荷补偿,使得LZNM-S正极材料在1.5–4.5 V的电压范围内表现出高达179.2 mAh g⁻¹的可逆储钠容量。此外,由于硫的离子半径较大,硫的引入有效增大了晶格参数,从而促进了Na⁺离子的传输,改善了材料的倍率性能。得益于稳定的配位环境和良好的结构稳定性,所制备的样品表现出优异的长循环性能、出色的电压保持率和倍率性能。相关研究结果以“Lattice sulfuration enhanced sodium storage performance of Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2cathode”为题发表在Chemical Engineering Journal期刊上。



科学材料站

核 心 内 容


研究团队采用溶胶-凝胶法辅助的固相反应合成原始的Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2(LZNM)层状氧化物。将所得的LZNM层状氧化物与Na2S粉末均匀混合置于密封的石英管中于500℃下煅烧,实现了Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2的晶格硫化。

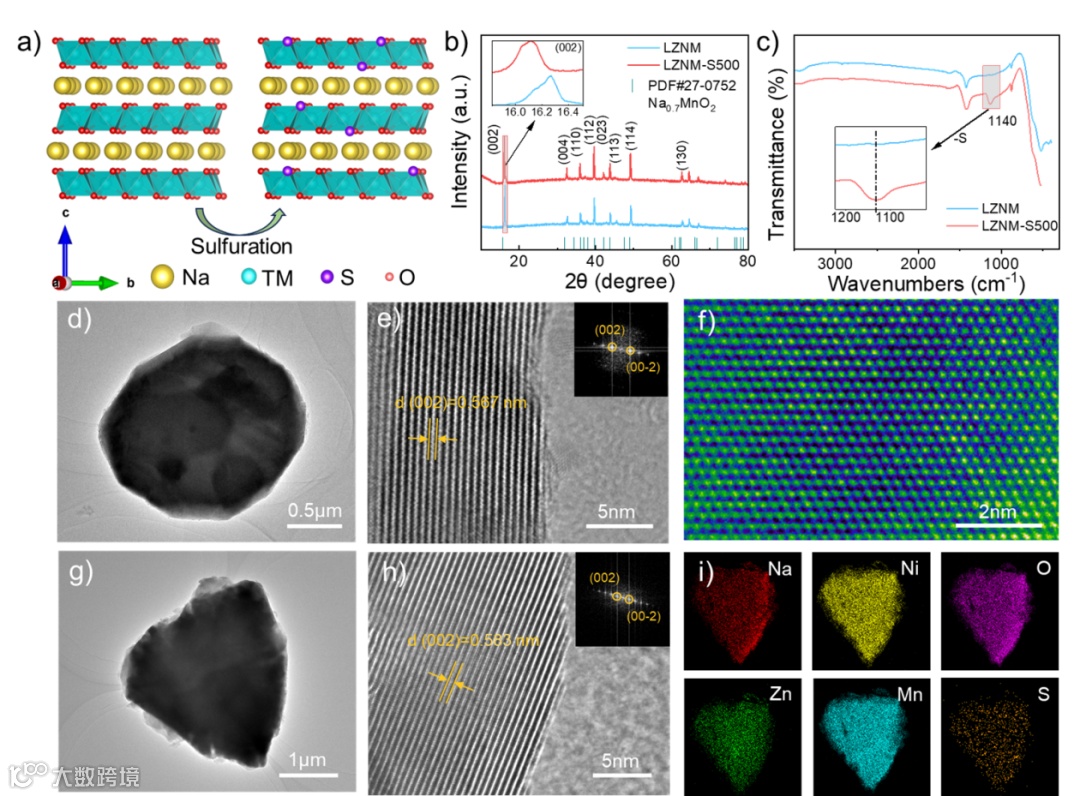

图1. LZNM和LZNM-S500的结构表征

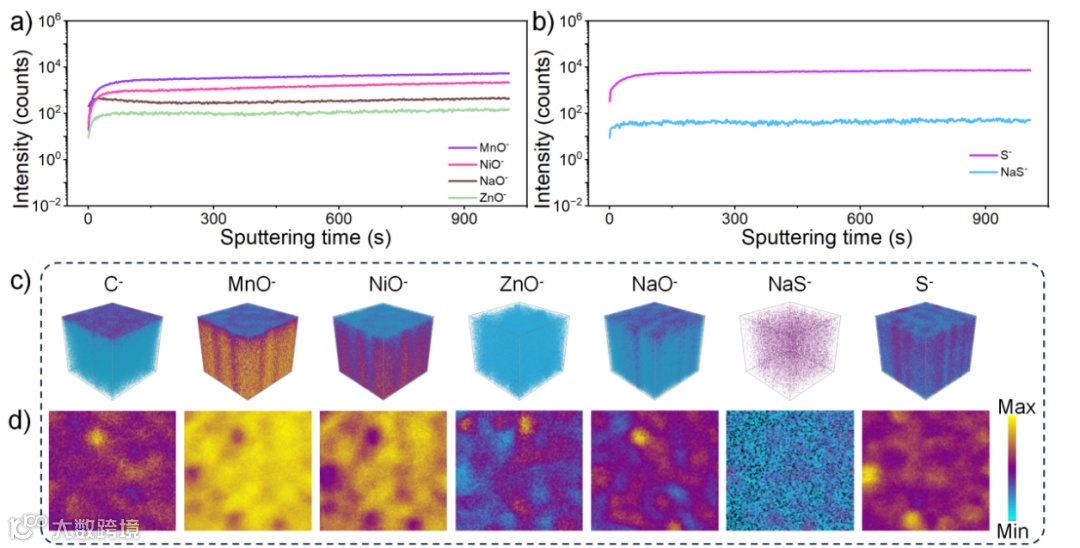

图2. LZNM-S500的TOF-SIMS表征

电化学测试结果表明,在0.1C(1C=100 mA g⁻¹)的电流密度下,LZNM-S500在1.5–4.5 V的宽电压范围下的初始放电容量可达179.2 mAh g⁻¹,首次库仑效率(ICE)接近100%,远高于LZNM的159.9 mAh g⁻¹。与LZNM相比,LZNM-S样品还表现出显著改善的倍率性能,在高达10 C的电流密度下,LZNM-S500仍能保持98.0 mAh g⁻¹的容量,明显优于LZNM(46.9 mAh g⁻¹)。此外,在0.2 C下循环100次后,LZNM的容量迅速衰减至94.1 mAh g⁻¹,而LZNM-S500的容量衰减得到明显抑制,仍能保持117.7 mAh g⁻¹的可逆容量,容量保持率可达87%,表明引入阴离子硫显著提高了材料的结构稳定性和氧化还原可逆性。

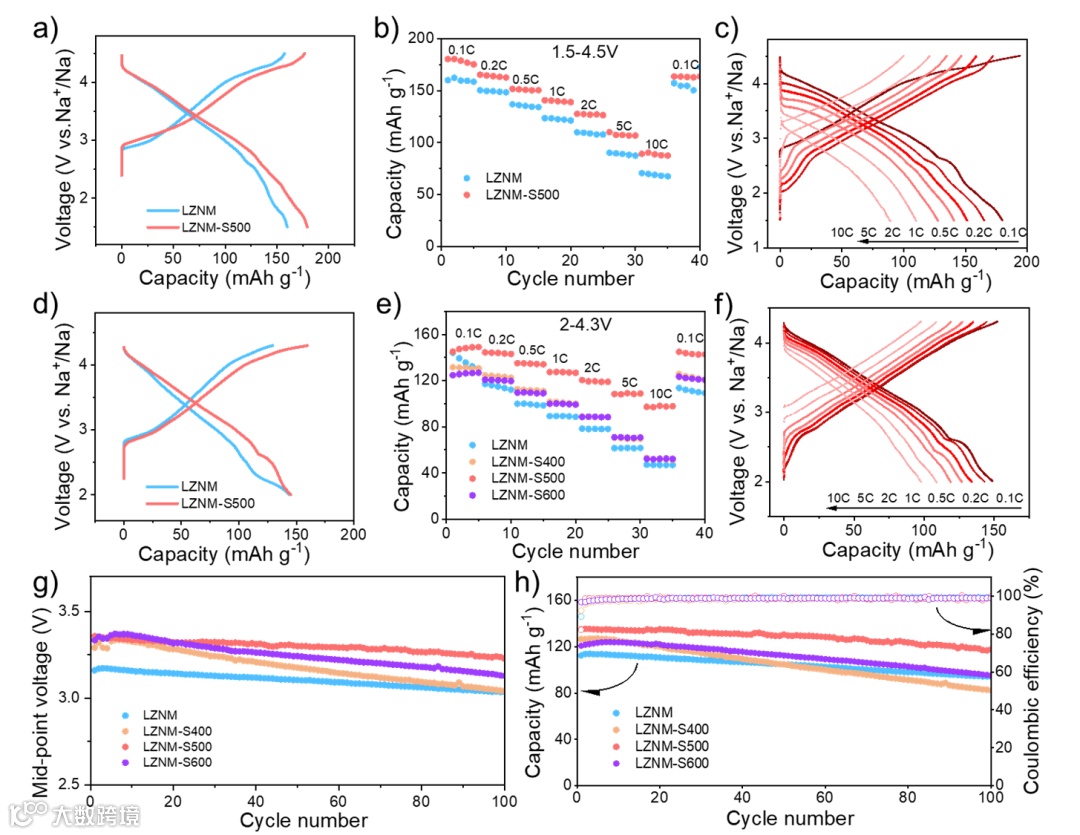

图3. LZNM和LZNM-S500的电化学性能

从CV曲线中可以看出,相较于LZNM,LZNM-S500高压区的氧化峰明显减小,表明LZNM-S500中晶格氧的不可逆氧化以及氧释放得到有效抑制,同时动力学性能显著改善。对比LZNM和LZNM-S500首次和第100次循环的GITT曲线,可以明显看出LZNM-S500的极化低于LZNM。此外,LZNM-S500的扩散系数DNa⁺值明显高于LZNM,LZNM-S500在阴离子氧化过程中的动力学性能得到了极大改善。

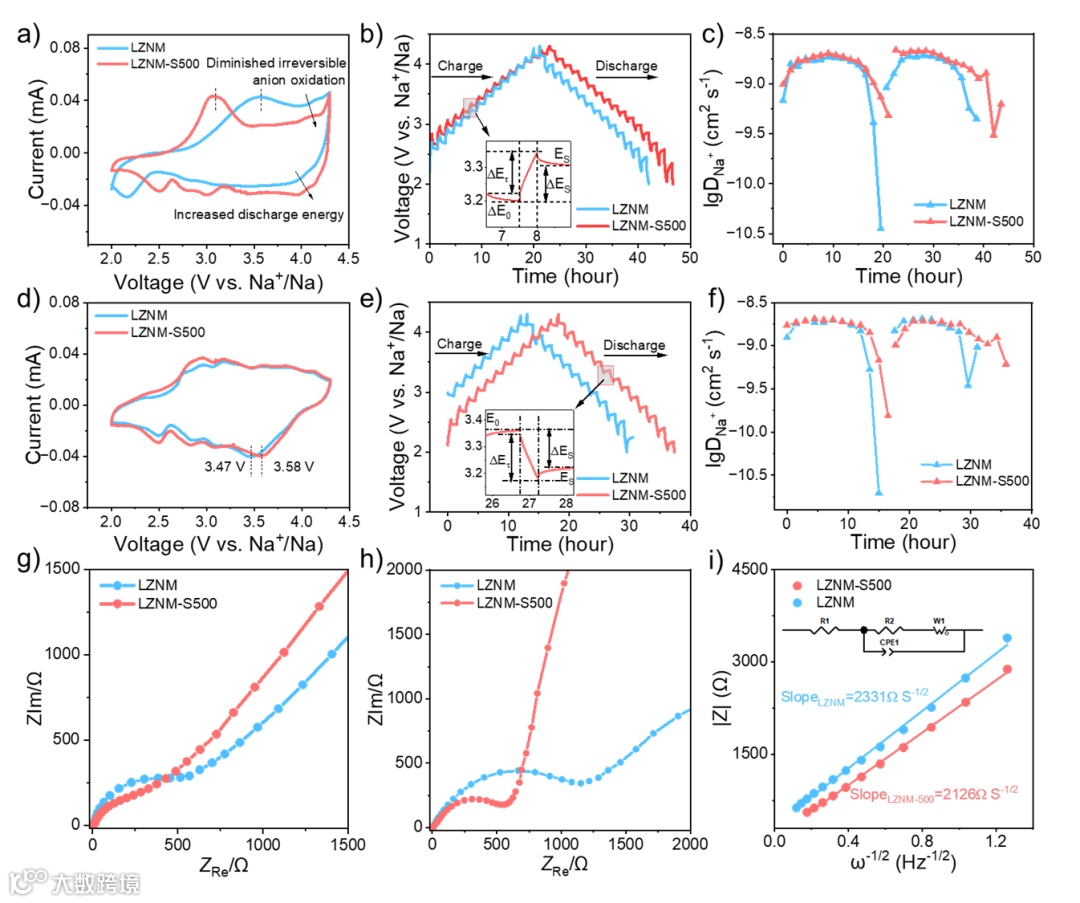

图4. LZNM和LZNM-S500的Na+扩散动力学及反应机理研究

原位XRD测试结果表明,当充电至4.5V时,LZNM-S500的晶格参数c膨胀了1.12%,远低于LZNM的1.47%。此外,在Na+首次嵌入/脱嵌过程之后,LZNM-S500的晶格参数c的变化也小于LZNM(0.25% vs. 0.35%),这主要归因于部分晶格硫化提高了结构可逆性,良好的晶格参数恢复有利于改善电极材料的倍率性能和循环稳定性。为了确定LZNM和LZNM-S500电极中氧/硫的反应活性,对首次充电后和完全放电后的电极进行了X射线光电子能谱(XPS)测试。结果表明,硫离子引入晶格中有效地替代了部分晶格氧参与氧化还原反应,从而有效抑制了氧的释放,并增强了正极材料的可逆性。

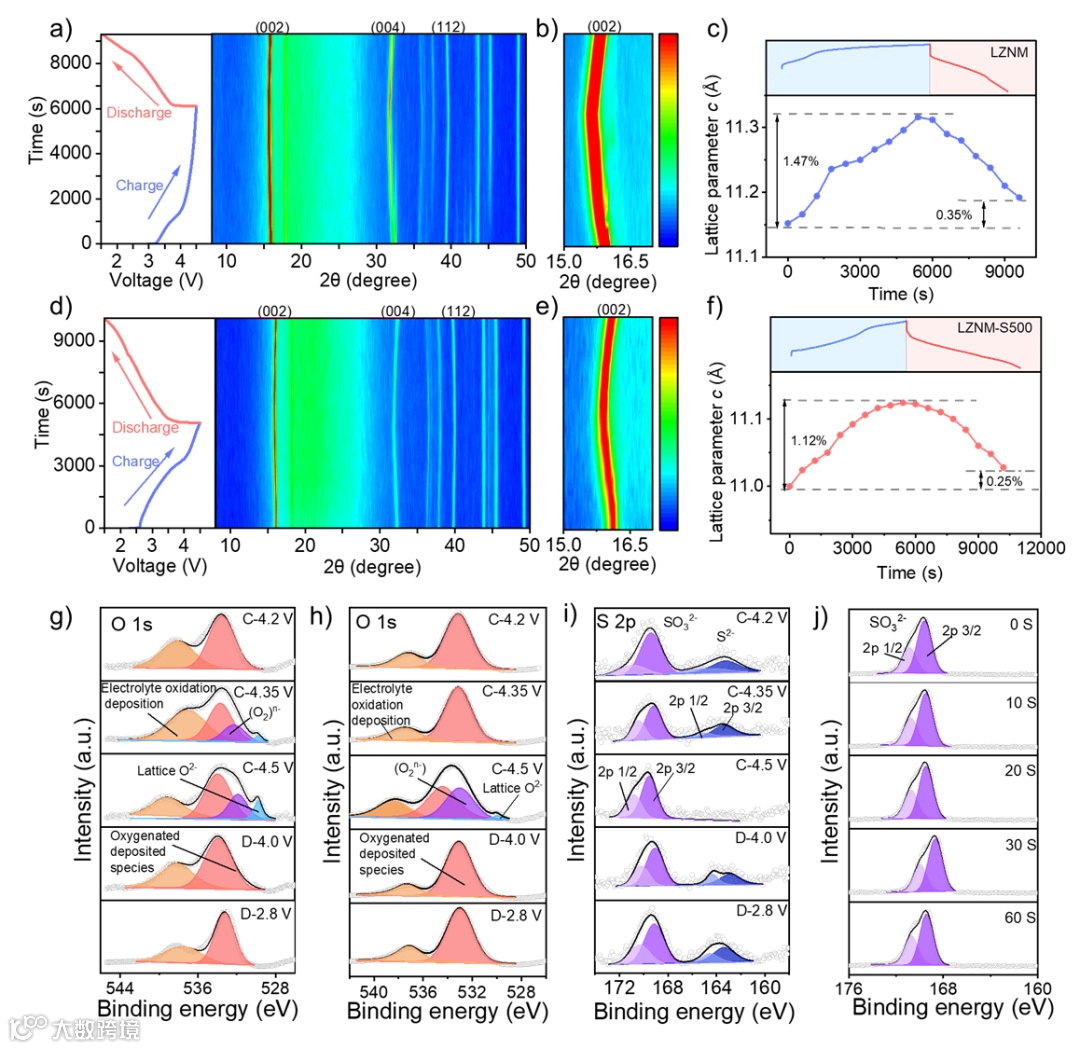

图5. LZNM和LZNM-S500电极的结构演变及反应机理

基于LZNM-S500正极和商业化硬碳负极组装的钠离子全电池在0.1 C时表现出160.4 mAh g⁻¹的可逆容量。同时,全电池还表现出优异的循环稳定性和倍率性能,在2C下循环100次后,容量保持率为80.81%。即使在10 C的大电流下,全电池仍能保持50%的初始容量,凸显了其出色的倍率性能,表明LZNM-S500是一种极具应用前景的钠离子电池正极材料。

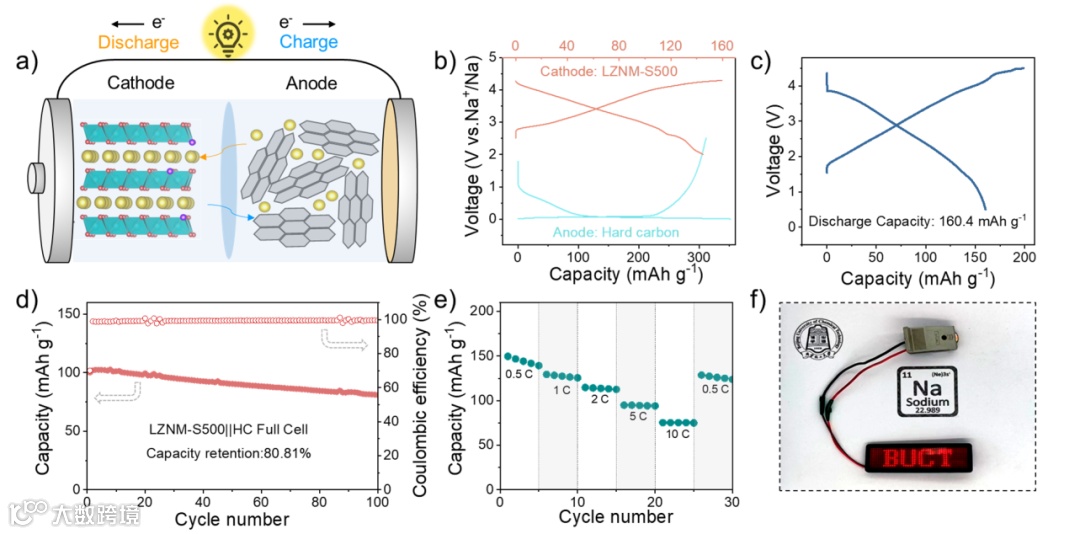

图6. LZNM-S500//HC全电池的电化学性能



科学材料站

结 论


本工作采用简单的Na2S辅助热处理法将活性硫引入Na0.9Li0.1Zn0.05Ni0.25Mn0.6O2正极材料的晶格中。由于硫阴离子参与氧化还原反应,正极材料的放电容量得到显著提升。此外,硫与过渡金属(TM)形成的具有更高共价性的配位结构提高了晶体的稳定性,使得LZNM-S500正极材料的循环性能明显改善。同时,具有更大离子半径的硫增大了晶面间距,进一步提高了材料的倍率性能。因此,LZNM-S500在1.5-4.5 V电压范围内实现了179.2 mAh g⁻¹的优异放电容量,在0.2 C的下循环100次(在2-4.3 V电压范围内)后容量保持率为87%。此外,所组装的钠离子全电池性能优异,100次循环后容量保持率为80.81%。本研究为层状氧化物正极材料的阴离子调控提供了新的思路,对推动未来高能量密度钠离子电池的开发具有重要的参考价值。



科学材料站

文 章 链 接


Lattice sulfuration enhanced sodium storage performance of Na0.9Li0.1Zn0.0Ni0.25 Mn0.6O2 cathode

https://doi.org/10.1016/j.cej.2024.157663


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
