科学材料站
文 章 信 息
体-表集成策略增强无钴富锂正极氧氧化还原,实现稳定的快充长循环性能!
第一作者:任萱萱
通讯作者:吴忠帅*,冯翔*,王功瑞*
单位:中国石油大学(华东),中国科学院大连化学物理研究所
科学材料站
研 究 背 景
消费电子和电动汽车的快速发展对锂离子电池(LIBs)的能量密度、服役寿命和成本提出了更高的要求。正极材料是制约以上指标的关键。因具有高理论比容量、高能量密度和低成本的优势,无钴富锂锰基氧化物(LROs)在多种正极材料中脱颖而出,备受关注。然而,无钴LROs晶格氧氧化还原(OARR)可逆性低和过渡金属迁移溶解导致了电压衰减和容量衰退。因此,如何充分利用晶格氧的氧化还原活性并保持其结构稳定性,是提升LROs性能的主要挑战。基于此,本文提出了一种表面-体相结合策略,通过Ti掺杂和LaTiO3涂层集成提高了无钴LROs的结构稳定性和电化学性能。
科学材料站
文 章 简 介
近日,来自大连化物所的吴忠帅研究员与中国石油大学(华东)的冯翔教授合作,利用微量Ti掺杂到无钴LRO体相并在其表面包覆钙钛矿LaTiO3,增强OARR的可逆性。通过原位和非原位表征发现在LP-LRO中建立了增强的OARR可逆性和增强的表面界面结构稳定性,从而诱导了坚固且导电的正极电解质中间相的形成,显著提高了Li+存储性能。LP-LRO在0.1 C时放电容量较裸LRO(B-LRO,243 mAh g-1)提高到 271 mAh g-1,同时具有出色的循环性能,在 5 C 下超长 700 次循环后仍保持 80% 的容量。该成果以“A Surface-Bulk Integrated Strategy of Ti Doping and LaTiO3 Coating Achieves Highly Reversible Anionic Redox and Fast-Charging Cyclability in Cobalt-Free Lithium-Rich Layered Oxides”为题,于2025年1月20日发表在《Advanced Functional Materials》期刊,中国石油大学(华东)任萱萱为论文第一作者,中国科学院大连化学物理研究所吴忠帅、王功瑞,中国石油大学(华东)冯翔为论文共同通讯作者。
科学材料站
本 文 要 点
要点一:
通过表面-体相集成策略,成功实现了Ti4+在无钴富锂层状氧化物(LP-LRO)中的掺杂。Ti4+掺杂进入体相的Li/TM位点并富集在颗粒表面,同时在表面形成了一层均匀致密的LaTiO3钙钛矿相涂层。

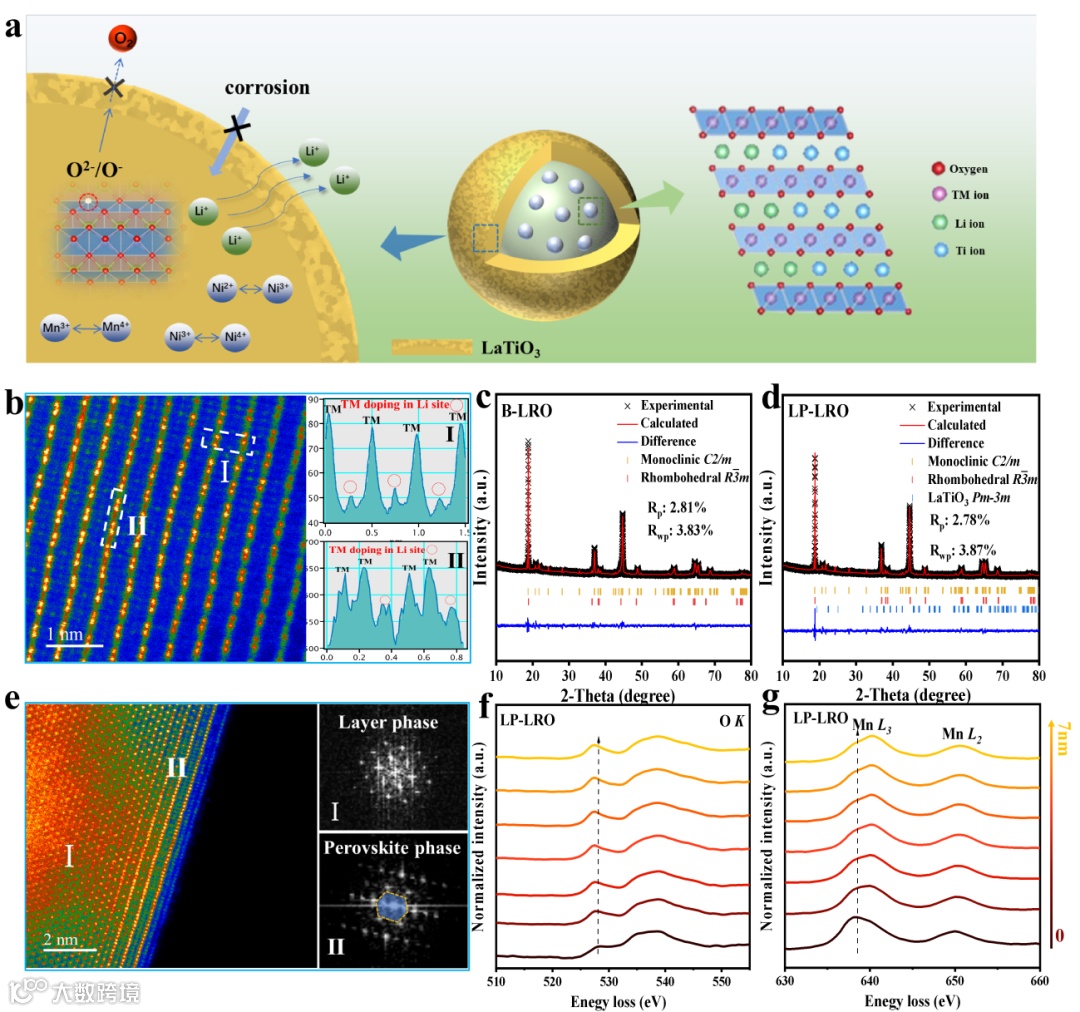

图 1. LP-LRO 和 B-LRO 的示意图和结构表征。(a) 表面-体集成策略示意图,展示了 LP-LRO 中 Ti 掺杂和 LTO 涂层的优势。(b) LP-LRO 体材料的 HAADF-STEM 图像和对比度轮廓。(c) B-LRO 和 (d) LP-LRO 的 XRD 图案和 Rietveld 精修结果。(e) LP-LRO 表面的 HAADF-STEM 和相应的 FFT 图像。(f,g) 从 LP-LRO 表面到体相的 EELS 光谱。
要点二:
通过XPS和软X射线吸收光谱(sXAS)结合总电子产额(TEY)模式,研究了LP-LRO表面过渡金属/氧离子的电子结构和局域配位环境。XPS结果显示,LP-LRO的Mn 3s谱分裂为双峰,能量差为4.5 eV,低于B-LRO的4.55 eV,表明LP-LRO中Mn的平均价态为3.95,高于B-LRO的3.89。此外,O 1s谱中,晶格氧(Ol)的结合能从529.6 eV升高至529.7 eV,表明Ti-O键增强,有助于稳定氧框架。sXAS结果显示,LP-LRO的O K-edge谱在535.5 eV处出现更强更宽的峰,表明eg*轨道处于富电子态,有利于提高电导率和循环稳定性。EPR结果表明,LP-LRO中氧空位含量降低,与O 1s XPS结果一致,有助于抑制不可逆的Mn和氧迁移。这些结果表明,Ti掺杂通过增强Ti-O键和调节电子结构,有效提高了材料的稳定性和电化学性能。

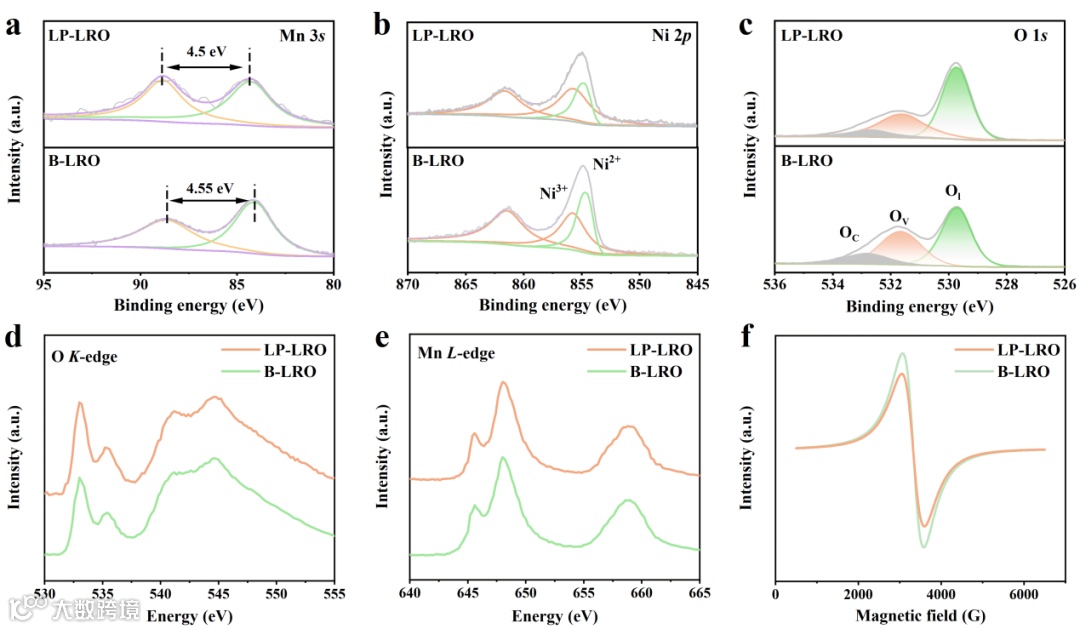

图 2. LP-LRO 和 B-LRO 的局部化学性质。(a) Mn 3s、(b) Ni 2p 和 (c) O 1s 的 XPS 光谱。(d) O K-edge 和 (e) Mn L2,3-edge 的 sXAS 光谱。(f) LP-LRO 和 B-LRO 的 EPR 光谱。
要点三:
LP-LRO在0.1 C下展现出271 mAh g⁻¹的放电比容量和83%的首次效率,显著优于B-LRO。其充电过程中,Ti掺杂后更高的层间距提升了结构稳定性和锂离子存储动力学。循环伏安测试表明LP-LRO具有更高的氧化还原活性和可逆性。在不同倍率下,LP-LRO展现出优异的放电容量和循环稳定性,200次循环后容量保持率高达94%。此外,LP-LRO在高倍率下仍保持良好性能,700次循环后容量保持率达80%。组装的800 mAh软包电池在50次循环后容量保持率88%,能量保持率87%。这证明了LP-LRO结构设计的有效性。

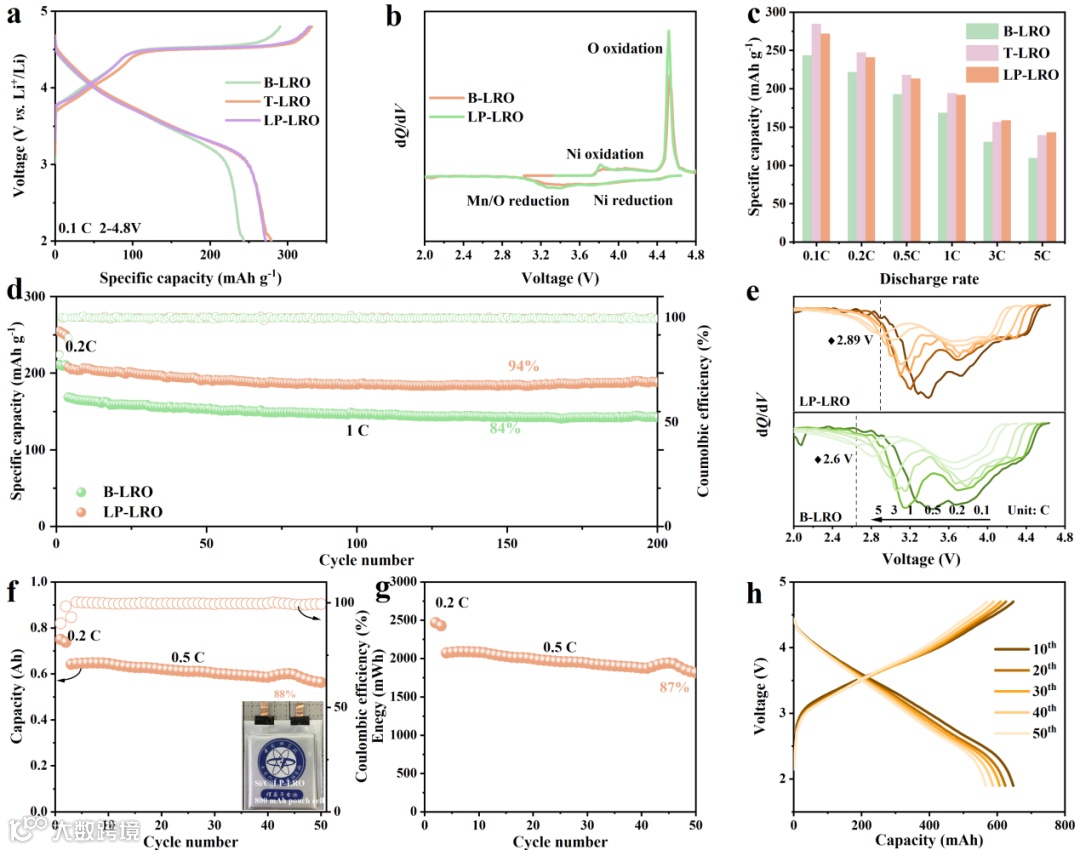

图 3. LP-LRO 和 B-LRO 的 Li+ 存储性能。(a) B-LRO、T-LRO 和 LP-LRO 在 2 至 4.8 V 之间以 0.1 C 进行的初始充电/放电曲线。(b) B-LRO 和 LP-LRO 的 dQ/dV 曲线。(c) B-LRO、T-LRO 和 LP-LRO 的倍率能力。(d) 在 1 C 下获得的循环稳定性,以及 (e) LP-LRO 和 B-LRO 在不同速率下的 dQ/dV 曲线。(f) 容量和库仑效率,以及 (g) 在 0.5·C 下获得的 800 mAh Si/C||LP-LRO·pouch·cell·的不同循环中的能量,以及 (h) 相应的充电/放电曲线。
要点四:
通过原位和非原位XRD分析,其(003)R-3m/(001)C2/m峰位偏移角度小于B-LRO,表明氧框架和体相结构更稳定。XRD精修结果显示,LP-LRO在充放电过程中C2/m和R-3m相的单位晶胞体积差异仅为2.88 ų,远低于B-LRO的10.78 ų,显著降低了两相体积变化引起的应力和应变。sXAS分析显示,LP-LRO在不同充放电状态下的Mn L边谱保持不变,表明Ti掺杂和LTO涂层有效抵抗Mn⁴⁺的还原,避免因Mn³⁺的Jahn-Teller效应导致的结构畸变。O K边谱表明,LP-LRO的氧阴离子氧化还原反应具有更高的可逆性,有效抑制了不可逆的氧损失。这些结果表明,LP-LRO通过Ti掺杂和LTO涂层显著增强了结构稳定性和循环性能。

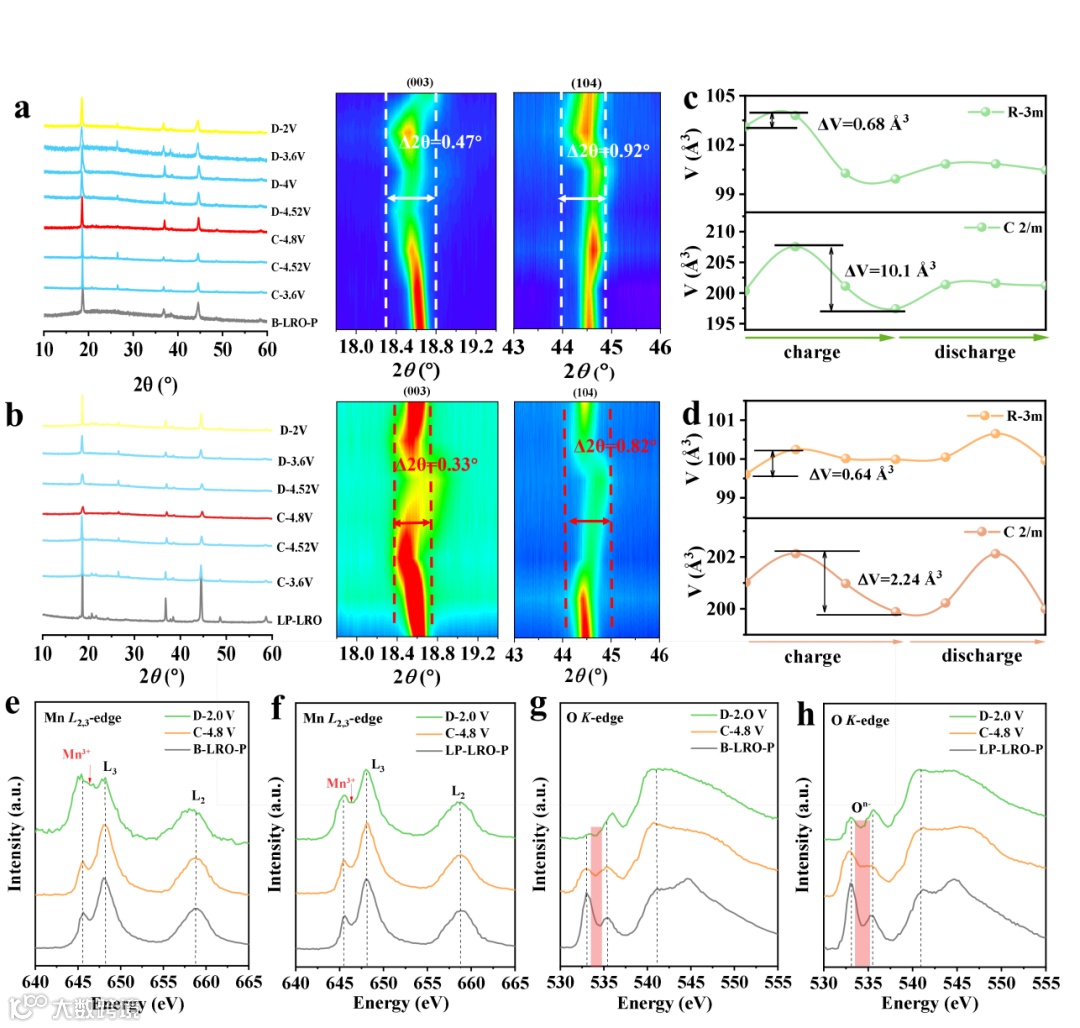

图 4. LP-LRO 和 B-LRO 首次循环结构可逆性的表征。(a) B-LRO 和 (b) LP-LRO 在首次充电/放电过程中的非原位 XRD 图,以及 (003) 和 (104) 晶面的彩色编码图像。(c) B-LRO 和 (d) LP-LRO 首次循环中 R-3m 和 C2/m 相的晶胞体积演变。(e) B-LRO 和 (f) LP-LRO 的 Mn L 边 sXAS 光谱,以及 (g) B-LRO 和 (h) LP-LRO 的 O K 边光谱,分别在首次循环的原始状态、4.8 V 状态和 2 V 状态。
要点五:
通过SEM、HRTEM和HAADF-STEM分析,LP-LRO在循环后保持良好结构,而B-LRO出现膨胀和开裂。LP-LRO的LTO涂层在循环中转化为1 nm厚的非晶态Ti含化合物层,有效隔离氧化物释放,加速Li⁺传输。XPS和TOF-SIMS表明,LP-LRO的电解液分解产物显著减少,界面稳定性增强。原位EIS结合DRT分析显示,LP-LRO的电荷转移阻抗和CEI层阻抗显著低于B-LRO,且在100次循环后仍保持低阻抗。这些结果表明,Ti掺杂和LTO涂层通过稳定晶格结构和优化界面层,显著提升了LP-LRO的循环稳定性和倍率性能。

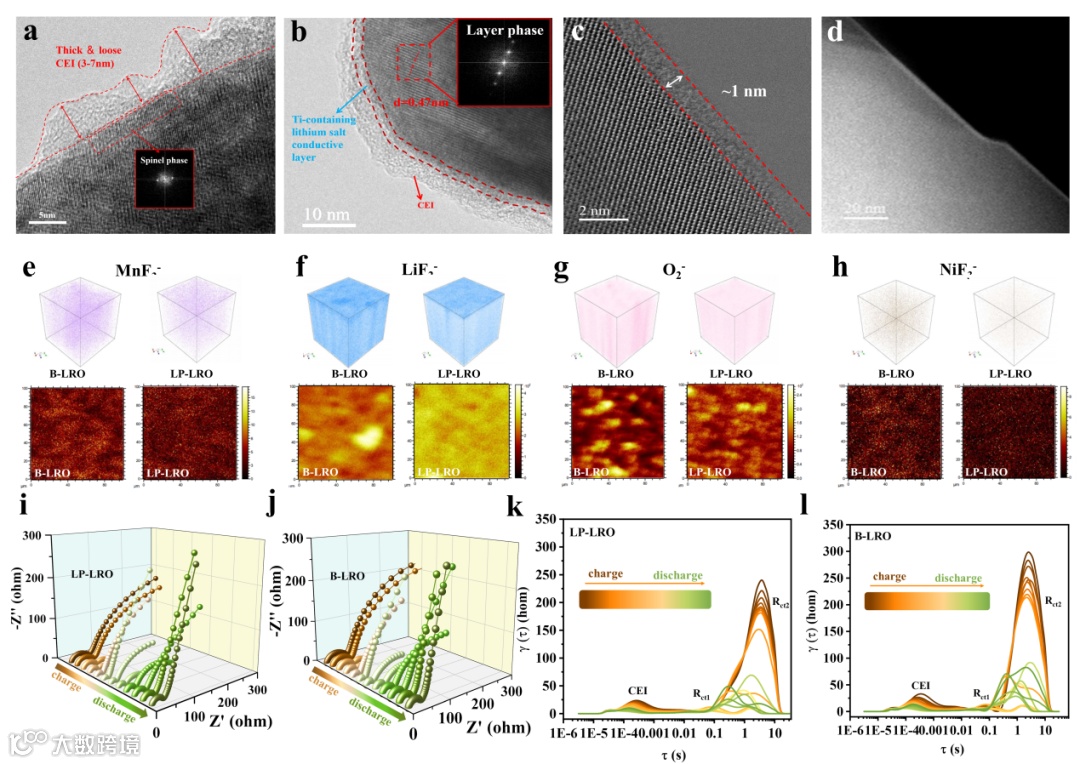

图 5. 循环 LP-LRO 和 B-LRO 的形貌和 CEI 成分分析。在 1 C 下获得的 200 次循环后的 (a) B-LRO 和 (b) LP-LRO 的 HRTEM 图像,以及在 1 C 下获得的 50 次循环后的 LP-LRO 的 (c,d) HAADF-STEM 图像。在 1 C 下获得的 200 次循环后的基于 TOF-SIMS 深度剖面的 3D 和 2D 分布图,分别为 (e) MnF3-、(f) LiF2-、(g) O2- 和 (h) NiF3-。(i) LP-LRO 和 (j) B-LRO 在 0.2 C 下在 2 至 4.8 V 之间第 20 次循环时的原位 EIS,以及 (k) LP-LRO 和 (l) B-LRO 的相应 DRT 曲线。
科学材料站
文 章 链 接
“A Surface-Bulk Integrated Strategy of Ti Doping and LaTiO3 Coating Achieves Highly Reversible Anionic Redox and Fast-Charging Cyclability in Cobalt-Free Lithium-Rich Layered Oxides”
https://doi.org/10.1002/adfm.202422482
科学材料站
通 讯 作 者 简 介
吴忠帅,中国科学院大连化学物理研究所首席研究员(长聘),二维材料化学与能源应用研究组(508组)组长,博士生导师,国家杰出青年科学基金获得者,英国皇家化学会会士。2018-2024年连续七年科睿唯安全球高被引科学家、爱思唯尔“中国高被引学者”、中组部引进海外高层次青年人才、超级电容产业联盟青年工作委员会副主任。主要从事二维材料化学与微纳电化学能源应用的基础研究,包括石墨烯与二维材料、微型储能器件与微能源系统、超级电容器、先进电池(锂/钠/锌离子、锂金属/硫/空、固态电池)和能源催化。迄今为止,已在Nature、Nat. Commun.(5篇)、Energy Environ. Sci.(13篇)、Adv. Mater.(18篇)、Adv. Energy. Mater.(17篇)、J. Am. Chem. Soc.(8篇)、Angew. Chem. Int. Ed.(6篇)、Natl. Sci. Rev.(5篇)、Energy Storage Mater.(18篇)、J. Energy Chem.(20篇)等期刊发表学术论文320余篇,被SCI引用43000余次(Google学术引用48000余次);单篇他引超过200次的39篇,单篇他引超过1000次的12篇。申请发明专利120余项,授权28项。获国家自然科学奖二等奖(第四完成人,2017)、辽宁省自然科学奖一等奖2次(第四完成人,2017;第一完成人,2022)、第十三届辽宁青年科技奖、Nano Research新锐青年科学家奖(2020)、Energy Storage Materials青年科学家奖(2019)、中国科学院优秀导师奖(2021)、卢嘉锡优秀导师奖(2020)、中国科学院大学领雁银奖-振翅奖(2022)、中科院“百人计划”终期评估优秀(2018)等。获批国际标准1项、国家标准2项。兼任Energy Storage Materials、Applied Surface Science副主编,J. Energy Chem.执行编委,Natl Sci. Rev.编辑工作组成员, Science Bulletin、科学通报、Nanomaterials、Carbon Futures、Mater. Res. Express、Physics编委,Interdisciplinary Materials学术编辑,Chin. Chem. Lett.、eScience、Materials Futures、物理化学学报青年编委、Engineering通讯专家。
冯翔,中国石油大学(华东),教授/博导,国家优秀青年基金获得者。以第一/通讯作者在AIChE J.、Angew. Chem. Int. Ed.、Nature Comm.等期刊发表论文100余篇,其中以第一/通讯作者发表SCI论文60篇,包括AIChE J.,Angew. Chem. Int. Ed.,Engineering,ACS Catal.,Chem. Eng. Sci.,中国科学:化学等(25篇影响因子>10,5篇ESI高被引论文)。主持国家自然科学基金面上项目、山东省重点研发计划等省部级及以上科研项目11项。申请发明专利37项,其中授权中国/美国发明专利16/1项。先后入选国际化学反应工程Gianni Astarita青年学者、中国科协“青年科技人才托举工程”、“侯德榜化工科学技术奖”青年奖、山东省“泰山学者”,并荣获2022年中国化工学会基础研究成果一等奖、2023年新疆自治区科技进步一等奖。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
