双功能化MOF隔膜重塑钠金属电池界面：协同效应解锁稳定无机SEI及长循环

第一作者：吕佳泽

通讯作者：曹晏*

单位：中国科学技术大学、中国科学院广州能源研究所

钠金属电池（SMBs）因其丰富的资源储量、较低原材料成本以及高达1165 mAh g⁻¹的理论比容量，被广泛认为是锂离子电池的潜在替代技术。然而，该体系在实际应用中仍面临严峻挑战，主要包括钠离子迁移动力学迟缓、钠负极/电解液界面反应不稳定以及枝晶生长引发的安全隐患。在此背景下，隔膜作为关键界面结构，承担着引导钠离子通量、维持电解液分布均匀性及抑制枝晶穿透的重要功能，其性能优劣对电池整体运行稳定性具有决定性影响。传统的玻璃纤维（GF）隔膜孔径无序、电解液浸润性差，导致钠金属沉积不均匀。尤其是枝晶的不可控生长，使得钠离子在局部富集，引发尖端效应，最终刺穿隔膜并引发电池短路，严重影响其循环寿命。尽管已有研究通过电解液优化、人工界面层构建等策略缓解这些问题，但界面稳定性与离子传输效率之间的平衡依然难以实现。为此，构建具有可调极性、定向离子通道及界面稳定化能力的功能化隔膜，已成为高性能钠金属电池研究的重要发展方向。

基于此，来自中国科学技术大学的曹晏教授，在国际知名期刊ACS Nano上发表题为“Synergistic Dual-Polar-Functionalized Metal−Organic Framework-Modified Separator for Stable and High-Performance Sodium Metal Batteries”的文章。该研究通过将氟化物（−F）与磺酸（−SO₃H）双极性功能团协同引入UIO-66金属有机框架（MOF）中，精准构建出具备极性调控与离子筛分功能的多功能隔膜。−SO₃H基团提供高密度的亲钠位点，显著提升钠离子成核均匀性；−F基团增强电解质溶剂分解能力，促进Na⁺脱溶剂化过程。该设计不仅加速了离子迁移，还诱导形成富含NaF、Na₂O等无机成分的稳定SEI层，有效抑制枝晶生长并提升界面稳定性。密度泛函理论（DFT）计算进一步揭示了Na⁺在修饰后的UIO-66骨架中沿功能基团主导路径的迁移机理，证实了其低能垒、高通量的迁移优势。该隔膜在Na∥NVP全电池中实现了10C高倍率下2000次的长循环。

本研究选用UIO-66作为功能隔膜的基底材料，主要基于其规则有序的微孔结构和可调控的配位环境，能够有效构建高效的Na⁺迁移通道。同时，UIO-66优异的结构刚性与化学稳定性，有助于抵御枝晶穿刺和电解液腐蚀，保障隔膜的长期稳定运行。为进一步提升隔膜性能，本文通过后合成修饰策略引入−F与−SO₃H双极性功能团，前者可促进Na⁺脱溶剂过程，后者提供丰富的亲钠成核位点；两者协同作用不仅优化了电场分布，还显著提升了界面稳定性。该设计实现了对MOF孔道极性与空间排布的精准调控，显著增强了Na⁺通道的选择性与迁移有序性。

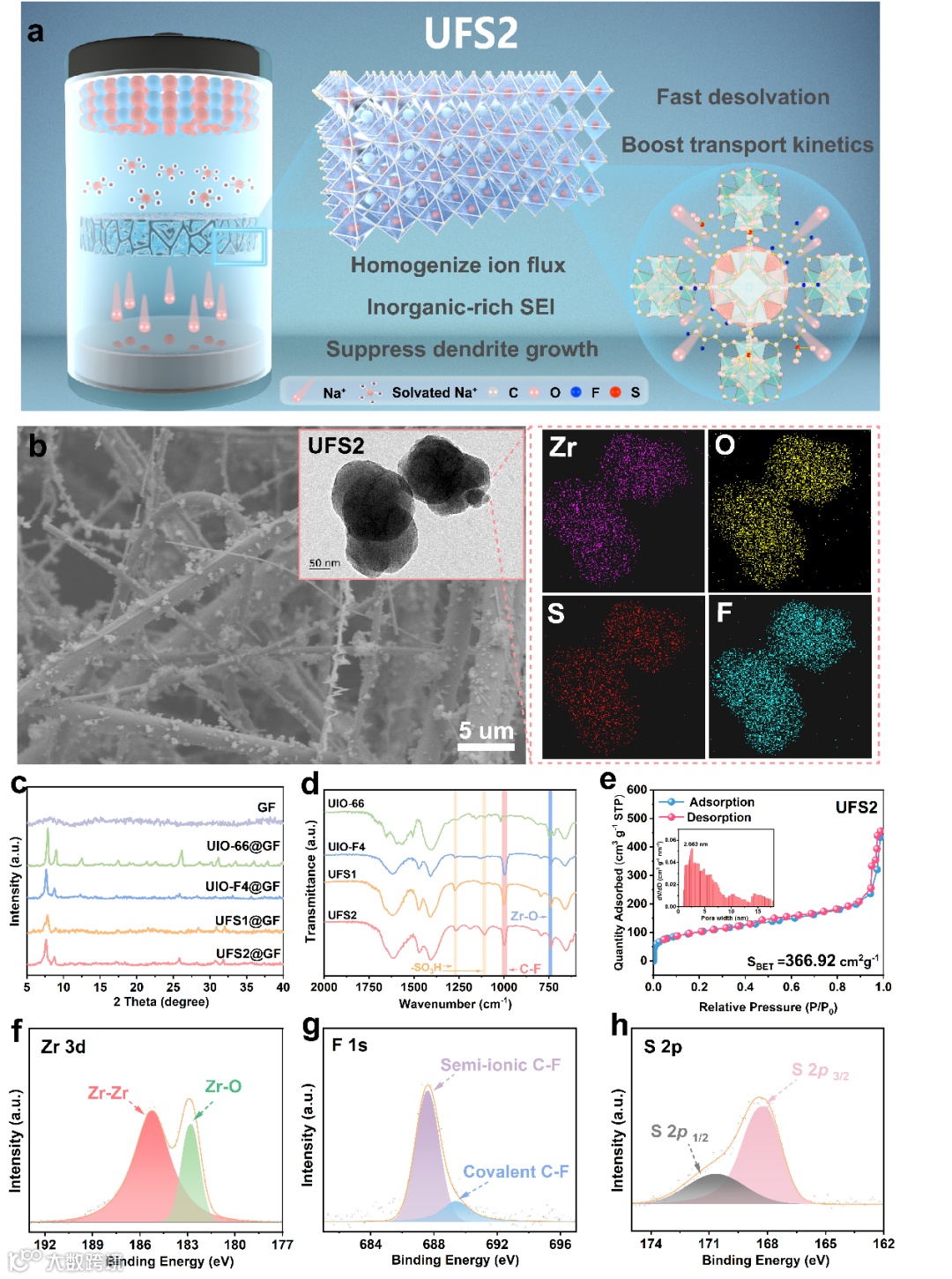

图1. UFS2@GF的制备示意图及结构表征。(a) UFS2@GF隔膜的SMBs中钠沉积/剥离行为的示意图。(b) UFS2@GF表面的SEM、TEM测试以及Zr、O、F、S元素的分布。(c) 不同隔膜的XRD图谱。(d) FT-IR图谱。(e) BET测试。(f) UFS2的Zr 3d、(g) F 1s和(h) S 2p 的XPS图谱。

要点二：离子动力学调控：加速脱溶剂，提升离子迁移效率

UFS2@GF隔膜在离子动力学调控方面展现出显著优势。其对电解液具有更好的润湿性，有利于构建连续稳定的离子传输界面，同时实现了较高的离子电导率与交换电流密度。Raman光谱中AGG结构比例由8.9%上升至21.2%，表明更多FSI⁻与Na⁺结合，有效促进了脱溶剂化过程。Na⁺迁移数提升至0.67，表明该隔膜不仅抑制了阴离子的迁移，也促进了阳离子的快速迁移。

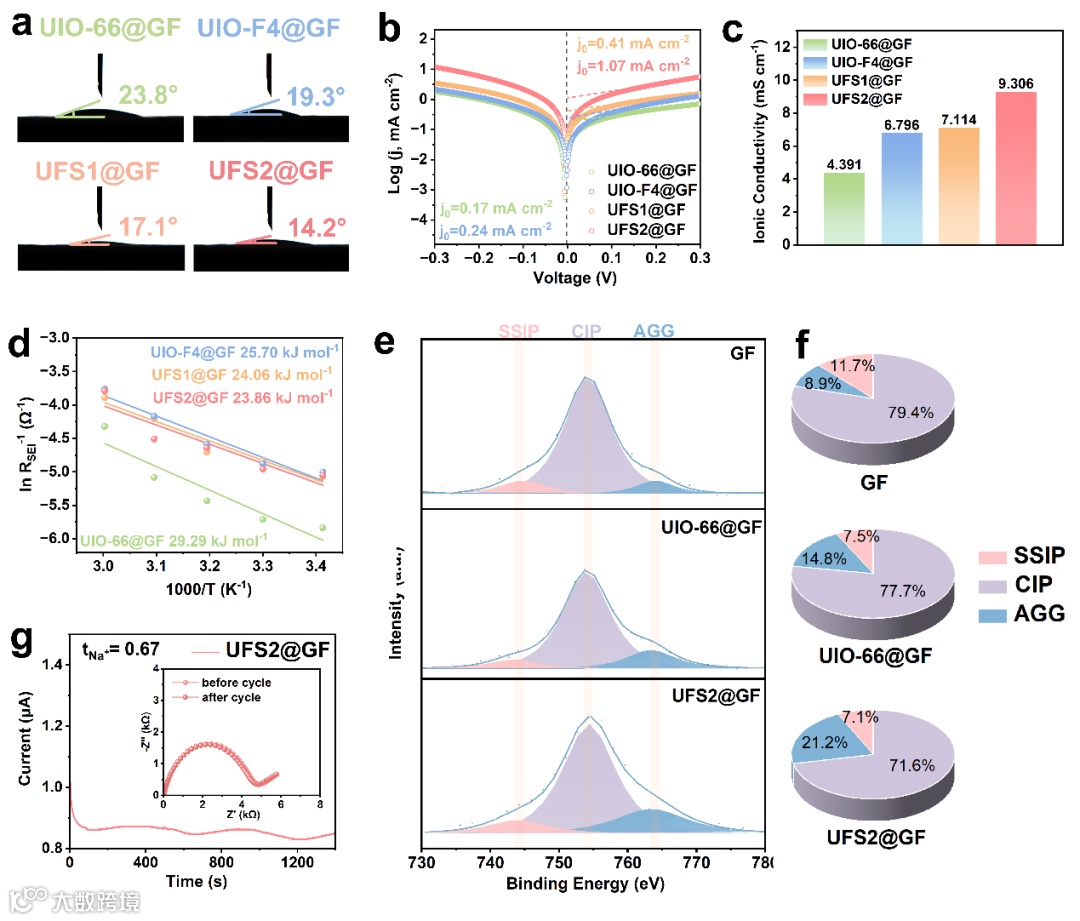

图2. 促进动力学及加速脱溶剂化过程。(a) 接触角测试。(b) Tafel曲线。(c) 离子电导率测试。(d) 活化能测试。(e) 不同电解液中NaFSI的拉曼图谱。(f) 不同隔膜中SSIPs、CIPs和AGGs的比例。(g) Na+迁移数及阻抗。

要点三：枝晶抑制与沉积行为调控：均匀成核构筑稳定界面

UFS2@GF在稳定钠沉积行为和抑制枝晶形成方面具有显著效果。该隔膜显著延长了对称电池循环寿命（＞2500 h），提升了成核稳定性（CE达98.6%，过电位降至223.3 mV），并有效诱导形成致密、无枝晶的沉积结构，实现了沉积形貌、电极界面与循环稳定性的协同优化。

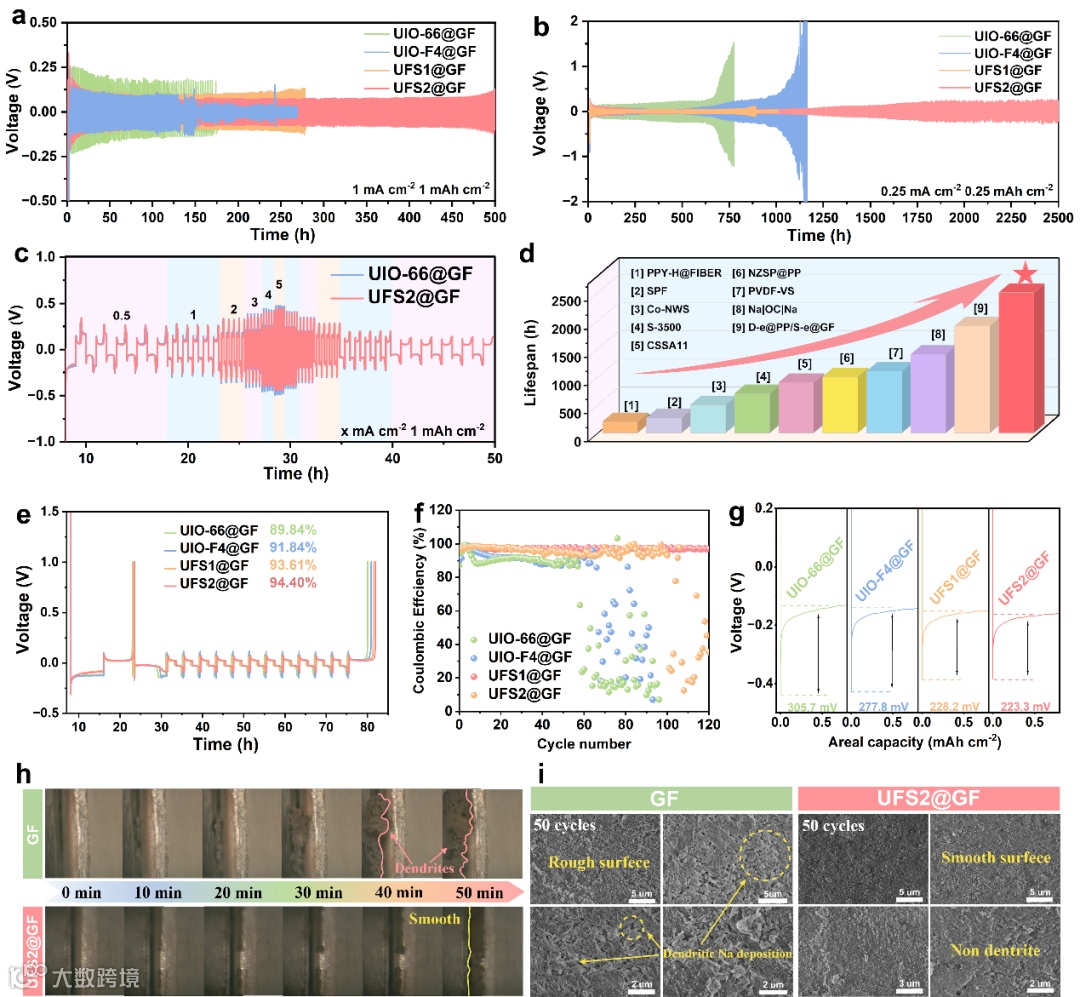

图3. 不同隔膜下Na||Na对称电池和Na||Cu电池的电化学表征。（a）1 mA cm⁻²/1 mAh cm⁻²条件下，Na||Na对称电池的恒电流循环曲线。（b）0.25 mA cm⁻²/0.25 mAh cm⁻²条件下，Na||Na对称电池的恒电流循环曲线。（c）隔膜的倍率性能。（d）UFS2@GF隔膜与其他报道隔膜的循环寿命对比。（e-f）Na||Cu电池的库仑效率。（g）在电流密度为1 mA cm⁻²/1 mAh cm⁻²条件下，Na||Cu电池的成核过电势。（h）钠沉积的原位光学图像。（i）1 mA cm⁻²/1 mAh cm⁻²条件下循环50次后的钠负极的SEM图像。

要点四：理论计算揭秘MOF骨架的“离子高速通道”

研究通过DFT计算对Na⁺在UIO-66骨架中的迁移行为进行了深入的模拟与分析。迁移路径分析显示出清晰的初态–过渡态–终态过程，Na⁺在UFS2中的迁移能垒最低。这一结果得益于−F和−SO₃H双极性基团在MOF骨架中的协同作用，分别强化了离子吸附与骨架极性，显著降低了Na⁺在骨架中的迁移能量屏障，从而加速了Na⁺的扩散速率，提高了电池的充放电效率。

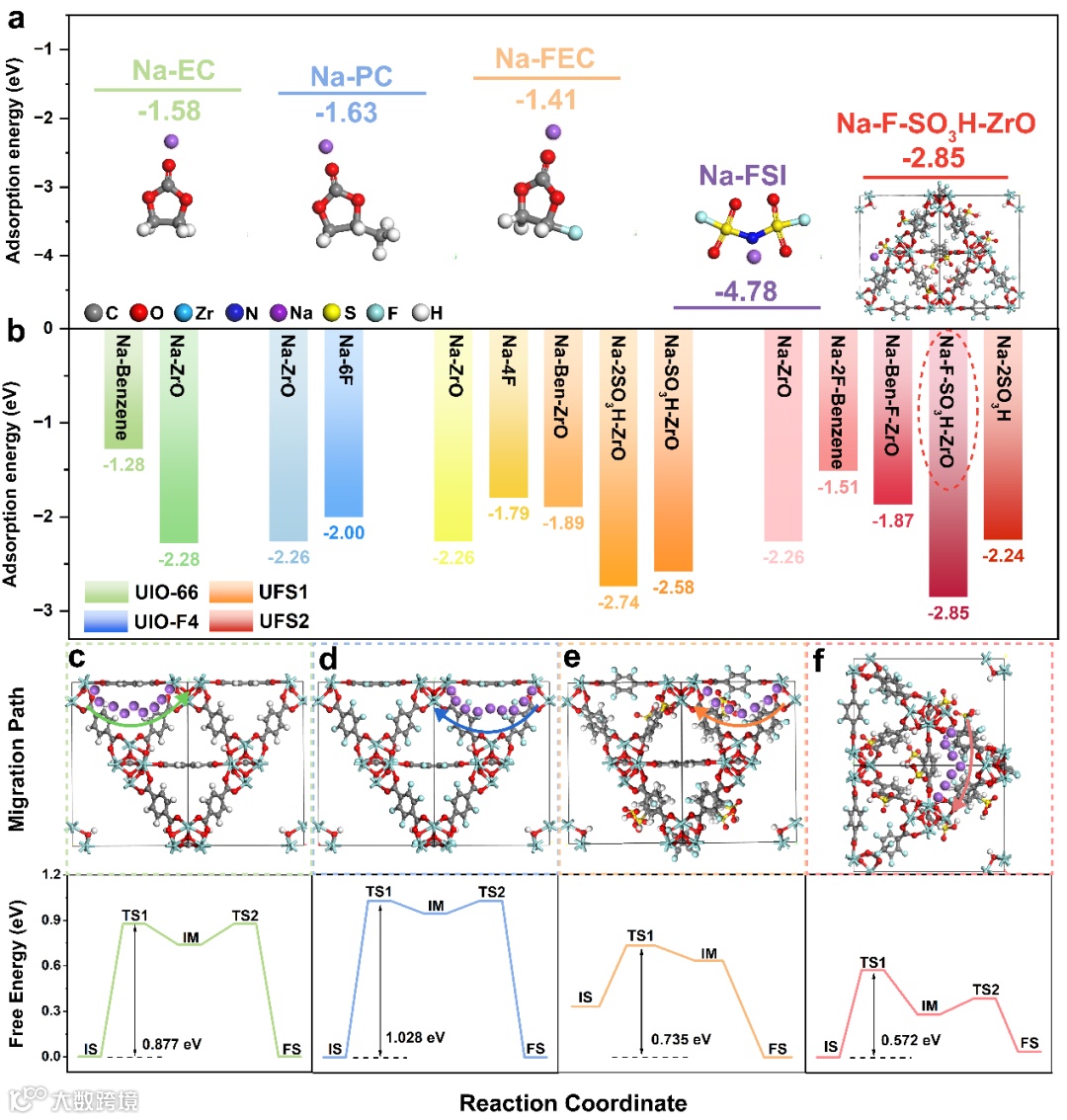

图4. UFS2@GF中扩散机制的DFT计算。(a) 模拟UFS2与电解液的化学配位环境以及结合能。(b) Na⁺与UIO-66、UIO-F4、UFS1和UFS2的结合能。(c-f) 对Na⁺迁移行为的模拟。

要点五：构建富无机界面层：提升SEI稳定性与电化学耐久性

UFS2@GF通过极性功能团调控显著优化了钠负极界面成膜行为。XPS分析显示，其诱导形成以NaF、Na₂O和Na₂S为主的无机富集型SEI，相较于UIO-66主导的有机成分SEI，在成分、结构和功能上均实现“有机向无机”的跃迁。该SEI增强了界面的机械强度，减少了界面的退化和结构损坏，从而在多次充放电过程中保持了电池的高效性能和长寿命。

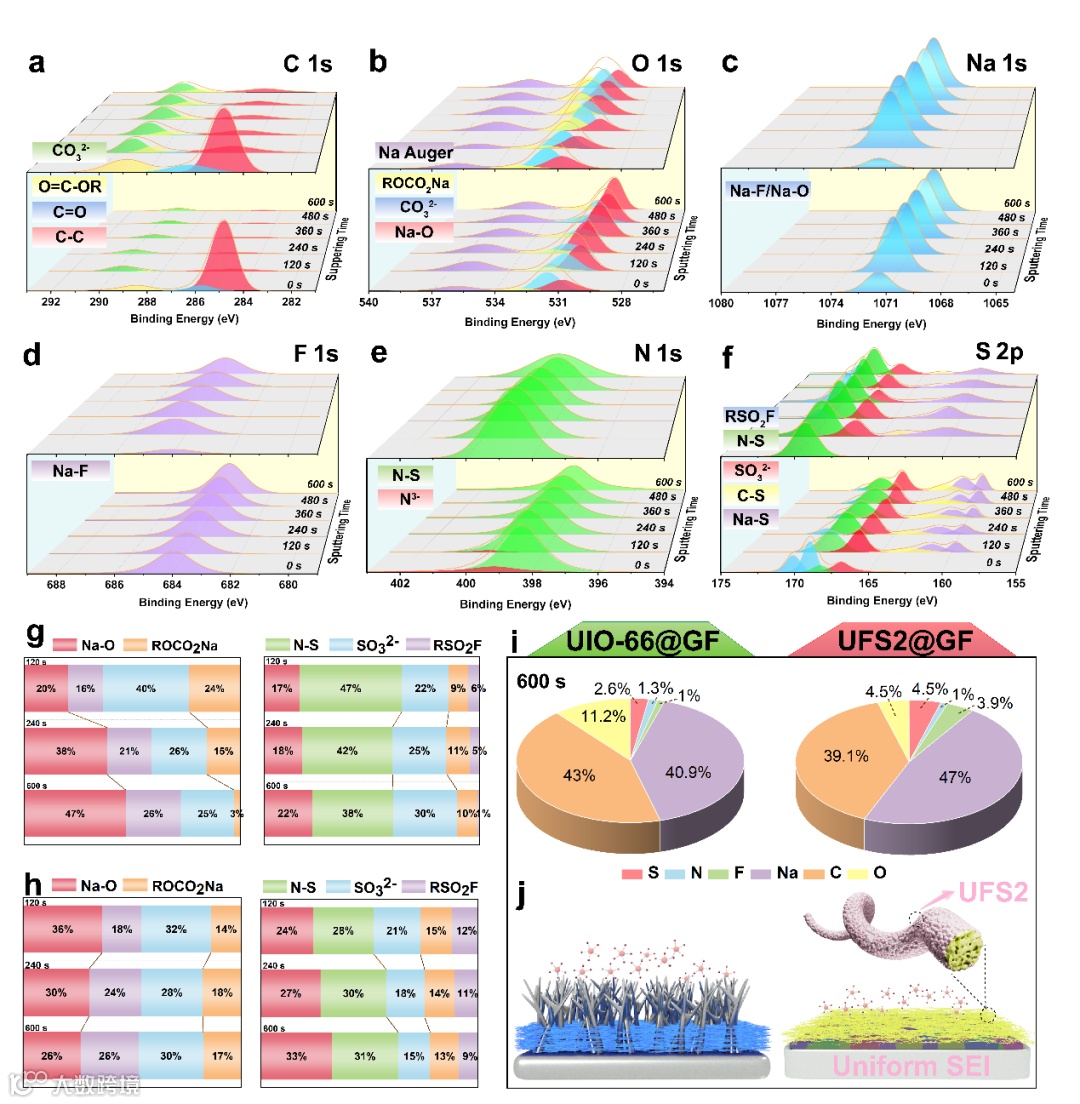

图5. 循环后SEI表征。（a-f）通过XPS溅射刻蚀技术对循环50次后UIO-66和UFS2@GF钠负极表面元素分布进行深度剖析。(g) UFS2@GF和(h) UIO-66@GF体系中钠负极表面碳和硫物种的组分比例。(i) 循环后UIO-66@GF和UFS2@GF体系中SEI各组分的百分比饼图。（j）示意图显示了UFS2相关物种对稳定负极界面所起的重要作用。

要点六：全电池性能验证：兼顾高倍率与长寿命

图6展示了UFS2@GF在实际电池体系中的综合性能优势。在Na||Na₃V₂(PO₄)₃全电池中，UFS2@GF实现了在10C高倍率下超过2000次的循环稳定性，电压平台保持平稳，表现出良好的高倍率适应能力。

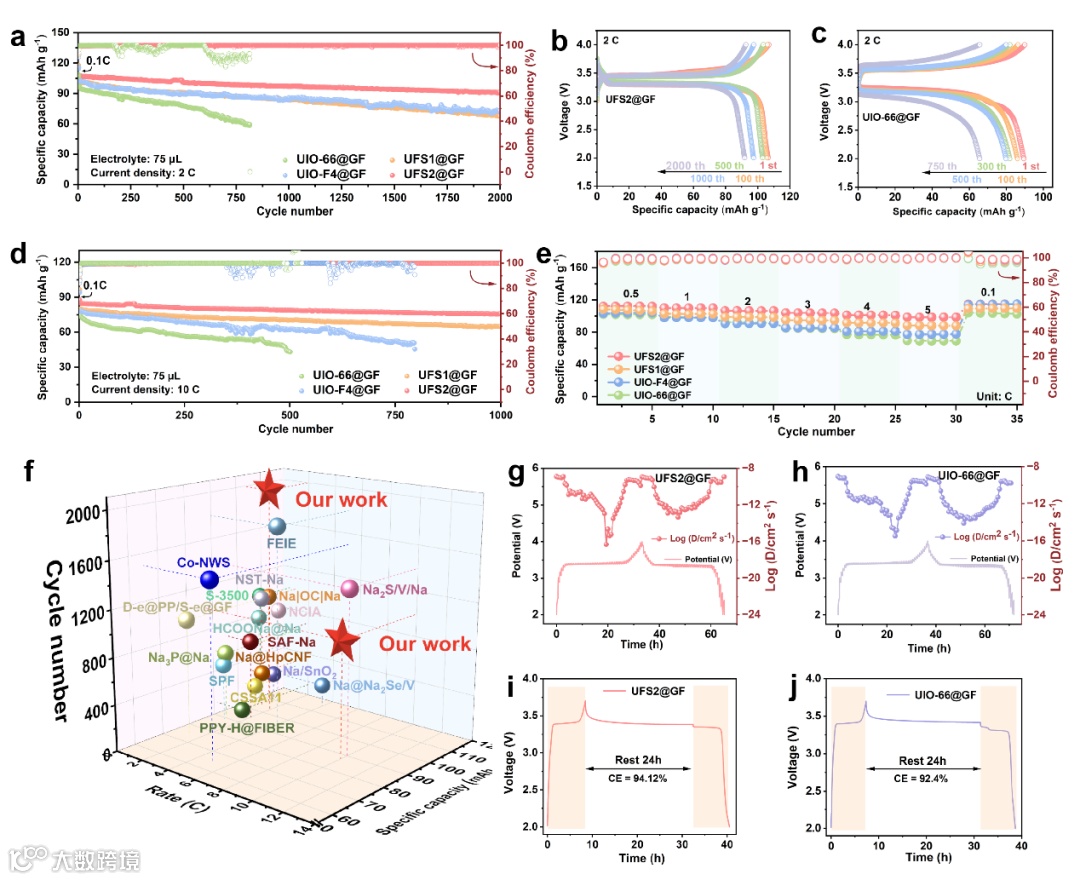

图6. Na||NVP全电池的电化学性能。（a）2C和（d）10C下的循环性能及库仑效率。（b-c）Na||NVP全电池在不同循环次数下的充放电曲线。（e）倍率性能。（f）UFS2@GF隔膜与其他报道隔膜的电化学性能对比。（g-h）Na||NVP全电池的GITT曲线及对应的钠离子扩散系数（DNa⁺）。（i-j）Na||NVP全电池的自放电测试。

结论展望

本研究围绕钠金属电池中界面不稳定与离子迁移受限的核心挑战，提出并构建了一种双极性功能团（−F与−SO₃H）协同修饰的UFS2@GF隔膜。该隔膜在结构层面实现了对Na⁺脱溶剂化、迁移动力学和成核行为的多重调控，在界面层面诱导形成富无机组分的稳定SEI，显著抑制枝晶生长与副反应，整体提升了电化学性能与循环稳定性。DFT进一步揭示了MOF骨架对Na⁺吸附与迁移路径的本征调控机制，为实验结果提供了理论支撑。未来的研究可以进一步优化MOF材料的结构与功能基团的配比，以进一步提高其稳定性和导电性，推动钠金属电池在实际应用中的推广。尤其是在深入理解SEI层的形成机制和优化Na⁺迁移路径方面，未来的工作有望进一步提升电池的能量密度、循环寿命以及安全性。
