Energy & Environmental Science：机器学习辅助的三锌态良性转化

第一作者：董建波

通讯作者：邹修洋*，殷竟洲*, Edison Huixiang Ang洪辉祥*

单位：淮阴师范学院，新加坡国立教育学院/南洋理工大学

随着全球对高效储能系统需求的不断增长，水系锌离子电池（ZIBs）因其资源丰富、成本低廉和安全性高等特点，成为一种可行的替代方案。然而，充电过程中锌枝晶的形成和析氢反应等挑战阻碍了其实际应用。为此，研究人员开发了一个包含168,000种界面层配置的全连接神经网络模型，以系统地研究结构与稳定性之间的关系。通过先进的机器学习算法，成功合成了一种铈-铁双金属金属有机框架（MOF）界面层，该界面层能够增强ZIB的性能和稳定性。该MOF结构具有离子筛分通道和亲锌的铈阳离子，显著降低了去溶剂化能垒，从而减少了活性水并抑制了析氢反应。这一机制促进了选择性离子传输和均匀的锌沉积，防止了枝晶的形成。该研究实现了超过4300小时的循环寿命和99.8%的库仑效率，提供了一种简单而有效的保护层策略，有助于推动可持续可靠的储能解决方案的发展，并为ZIB在各种应用中的实际实施铺平了道路。

水系锌离子电池（ZIBs）的应用受到锌枝晶形成和析氢等问题的限制。然而，传统的试错法设计界面层结构效率低下且成本高昂。为解决这一问题，研究人员开发了一个全连接神经网络模型，用于分析168,000个界面层候选结构与其稳定性之间的关系。借助机器学习的强大功能，成功设计出一种铈铁双金属有机框架（MOF）界面层。该界面层包含离子筛分通道、极性-CN有机配体以及亲锌的铈（Ce）阳离子，这些成分在降低Zn(H₂O)n²⁺转化为Zn²⁺的去溶剂化能垒方面发挥着关键作用。配位通道确保了离子的选择性传输，并促进了Zn²⁺与Zn之间的均匀转化，从而防止了不规则锌枝晶的形成。因此，Zn(H₂O)n²⁺、Zn²⁺和Zn三种状态之间的良性连续转化带来了长期的稳定性。在1 mA cm⁻²（1 mA h cm⁻²）的条件下，MOF@Zn‖MOF@Zn对称电池实现了超过4300小时的出色循环寿命。此外，在2 mA cm⁻²（1 mA h cm⁻²）的条件下，MOF@Zn‖Cu不对称电池在1400个循环中平均库仑效率达到99.8%。本研究提出了一种简单有效的保护层策略，可显著提高锌阳极的稳定性。相关研究成果以题为“Machine learning-assisted benign transformation of three zinc states in zinc ion batteries”发表在国际知名期刊Energy & Environmental Science上。

1 全连接神经网络（FCNN）模型能够基于超过168,000个虚拟数据集样本的材料特性进行快速筛选，并且可轻松扩展以适应组合库的快速增长。利用FCNN技术，将界面层材料的分子结构与预测的稳定性相关联，生成了潜在高稳定性界面层材料的排名列表。

2 在全连接神经网络（FCNN）的指导下，开发了一种包含离子筛分通道、极性-CN有机配体以及亲锌铈阳离子的铈-铁双金属金属有机框架（MOF）界面层。这一创新设计显著降低了将Zn(H₂O)ₙ²⁺转化为Zn²⁺的去溶剂化能垒，从而最大程度减少了高反应活性的水并抑制了析氢反应。通过配位通道确保选择性离子传输，我们促进了均匀的Zn²⁺-Zn转化，提高了Zn²⁺迁移数，并防止了枝晶的形成。

3 MOF@Zn||MOF@Zn对称电池展现出卓越的长期稳定性，在1 mA cm⁻²@1 mAh cm⁻²下实现了超过4300小时的循环寿命，而MOF@Zn||Cu不对称电池在2 mA cm⁻²@1 mAh cm⁻²下，经过1400次循环后，平均库仑效率达到了99.8%。

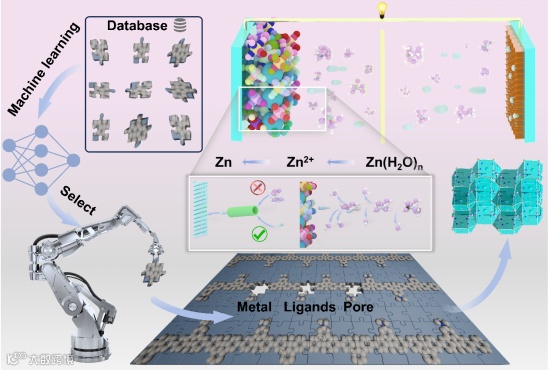

图1. 采用机器学习增强设计策略，成功构建了高稳定性界面层。经训练的全连接神经网络（FCNN）模型对约16.8万个界面层候选结构进行了全面分析，精准识别出具有高稳定性的金属有机框架（MOF）结构。此外，还对MOF的传输通道开展了分子动力学（MD）模拟分析。

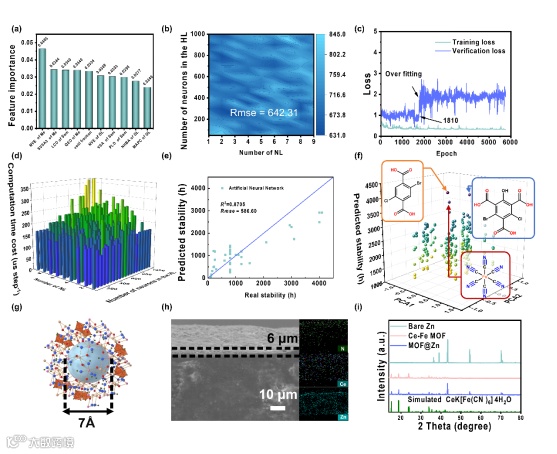

图2. (a) 影响稳定性的前十个分子描述符。(b) 隐藏层数量以及隐藏层中神经元数量对全连接神经网络（FCNN）模型均方根误差（RMSE）的影响。(c) 在FCNN模型训练过程中，训练集与用于验证的拆分训练集上的损失曲线。(d) 隐藏层数量以及隐藏层中神经元数量对FCNN模型计算时间的影响。(e) （此项与(d)重复）隐藏层数量以及隐藏层中神经元数量对FCNN模型计算时间的影响。(f) 经训练的FCNN标记的无标签数据集的有机连接体结构与稳定性。(g) 孔隙尺寸示意图。(h) MOF@Zn的横截面图及其主要元素分布图。(i) 裸锌、铈-铁MOF以及MOF@Zn的X射线衍射（XRD）图谱。

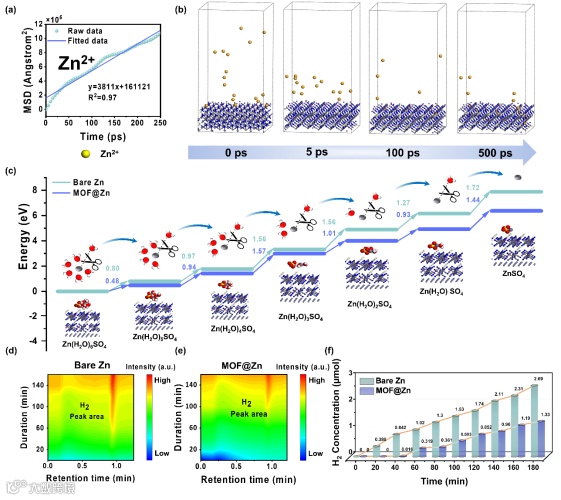

图3. (a) Zn²⁺在MOF@Zn框架中的扩散系数。(b) 分子动力学模拟的MOF@Zn侧视图（展示其内部结构或动态过程）。(c) 在MOF@Zn界面处，Zn(H₂O)ₙ²⁺在不同去溶剂化状态下的能量变化的密度泛函理论（DFT）计算结果。(d) 裸锌的气相色谱图。(e) MOF@Zn的气相色谱图。(f) 电沉积过程中氢气产生的原位电化学气相色谱（EC-GC）测量结果。

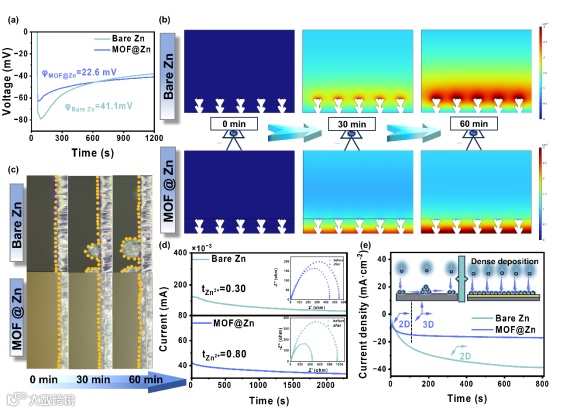

图4. (a) 裸锌与MOF@Zn的成核过电位。(b) COMSOL模拟示意图，展示了在不同时间梯度下沉积过程的浓度场分布。(c) 在硫酸锌电解质中沉积过程中，原位光学显微镜对锌阳极表面（上）和MOF@Zn阳极表面（下）的观察结果。(d) 裸锌与MOF@Zn的离子迁移数。(e) 裸锌与MOF@Zn的计时电流曲线（CAs）。

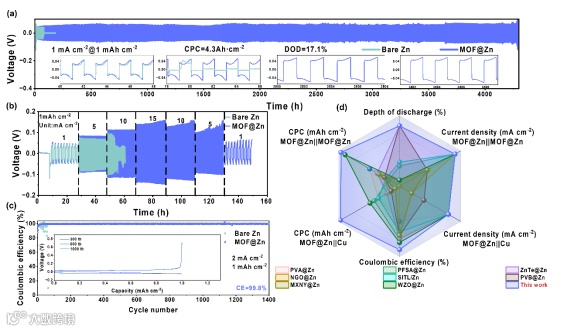

图5. (a) Zn||Zn与MOF @ Zn||MOF @ Zn对称电池在1 mA cm^-2 @ 1 mAh cm^-2下的电压分布 (b) 1mAh cm^-2 下的倍率能力 (c) Zn||Cu与MOF @ Zn||Cu不对称电池在2 mA cm^-2 @ 1 mAh cm^-2下的库伦效率 (d) MOF @ Zn||MOF @ Zn和MOF @ Zn||Cu电池的电镀累积容量（CPC），库伦效率（CE），放电深度（DOD）和电流密度与文献报道比较。

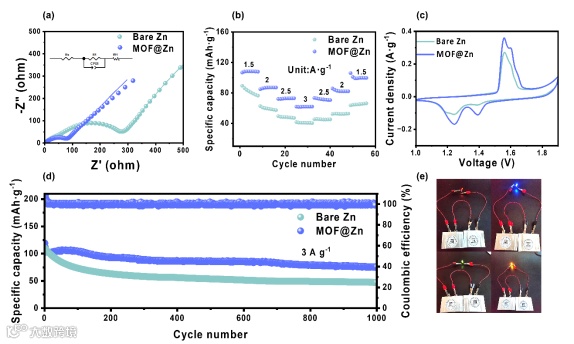

图6. (a) 奈奎斯特图。(b) 倍率性能。(c) 在扫描速率为0.1 mV s⁻¹时的循环伏安（CV）曲线。(d) Zn||MnO₂与MOF@Zn||MnO₂全电池的循环性能。(e) 利用MOF@Zn的发光二极管（LED）彩灯应用示意图。

在机器学习的指导下，我们开发了一种基于全卷积神经网络（FCNN）的算法，以高效分析168,000个界面层候选物，并将其与它们的稳定性相关联。利用这种方法，本研究在锌阳极上引入了一种基于铈-铁双金属普鲁士蓝类金属有机框架（MOF）的界面层，以解决析氢和枝晶形成等关键问题。该界面层具有独特的离子筛分通道（~7Å），能有效分离传输离子并提高离子迁移率，从而创建优化的离子传输路径。强极性氰基（–CN）有机配体与亲锌的铈（Ce）阳离子协同作用，在Zn(H₂O)n²⁺、Zn²⁺和金属锌状态之间发挥关键的连续动态转化作用。实验结果表明，采用铈-铁双金属MOF界面层修饰的锌阳极在1 mA cm⁻²的电流密度和1 mA h cm⁻²的容量下，表现出令人印象深刻的循环寿命，接近4300小时。此外，在2 mA cm⁻²和1 mA h cm⁻²的条件下，经过1400次循环后，它实现了99.8%的高平均库仑效率。值得注意的是，在高电流密度3 A g⁻¹下，MOF@Zn在1000次循环后仍保持75.9 mA h g⁻¹的比容量。本研究突出了一种创新且简化的保护层设计方法，旨在显著提高锌阳极的稳定性。

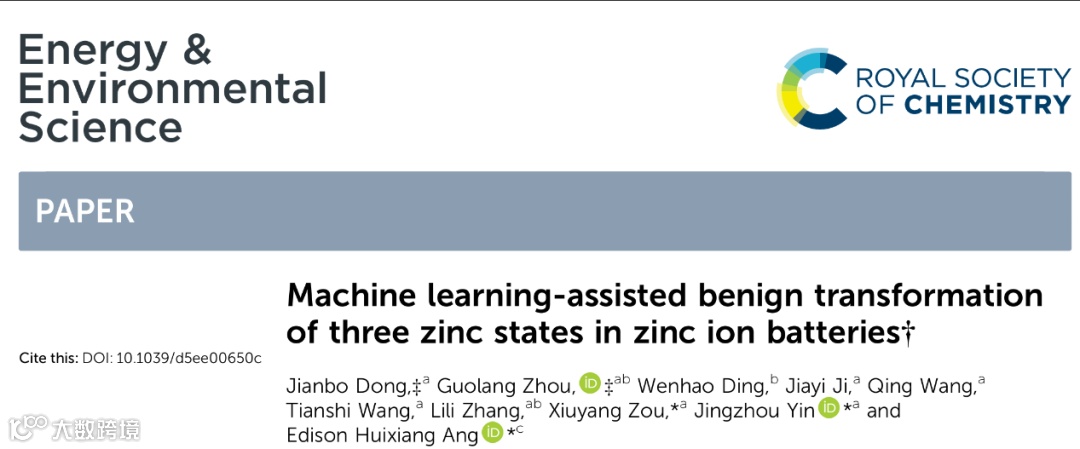

Dong, J.; Zhou, G.; Ding, W.; Ji, J.; Wang, Q.; Wang, T.; Zhang, L.; Zou, X.; Yin, J.; Ang, E. H., Machine learning-assisted benign transformation of three zinc states in zinc ion batteries. Energy & Environmental Science 2025. DOI: 10.1039/d5ee00650c

原文链接：https://doi.org/10.1039/d5ee00650c
