大数跨境

温州大学郭大营教授、陈锡安教授、王舜教授AFM,观点:高性能全固态锂金属电池:特殊阳离子聚合界面化学

温州大学郭大营教授、陈锡安教授、王舜教授AFM,观点:高性能全固态锂金属电池:特殊阳离子聚合界面化学 科学材料站
2025-05-02
0
导读:该文章提出了一种特殊阳离子界面化学策略优化PEO基电解质的界面兼容性和稳定性的方法。



科学材料站

文 章 信 息


高性能全固态锂金属电池:特殊阳离子聚合界面化学

第一作者:王聪

通讯作者:郭大营,陈锡安,王舜*

单位:温州大学

台湾碳能CeTech【W0S1011生碳布&W0S1011H亲水碳布】性能可靠 正品保证 科研必备!


科学材料站

研 究 背 景


聚氧化乙烯(PEO)基固态聚合物电解质(SPEs)因具有界面阻抗低、电极兼容性优异、加工简便等优势而备受关注。然而,大多数复合PEO基SPEs在室温下的离子电导率仍低于10⁻⁵ S cm⁻¹,这意味着该类电池必须在45°C以上运行。但在高温条件下,PEO基SPEs的机械强度会显著降低。当电流密度过大时,容易引发锂枝晶快速生长刺破隔膜,导致短路。因此,实现PEO基SPEs在室温和高电流密度下同时具备高离子电导率与稳定SEI,进而实现高性能全固态锂金属电池(ASSLMBs)仍面临着巨大的挑战。

基于此研究背景,温州大学王舜教授、陈锡安教授、郭大营教授在国际知名期刊Advanced Functional Materials上发表了题为“High-Performance All-Solid-State Lithium Metal Batteries: Special Cationic Polymerization Interface Chemistry”的文章。该文章提出了一种特殊阳离子界面化学策略优化PEO基电解质的界面兼容性和稳定性的方法。团队设计了一种PEO基复合固态电解质:通过引入四氟化钛(TiF₄)作为电解质调节剂,实现了对PEO、锂双(三氟甲磺酰)亚胺盐(LiTFSI)和TiF₄之间配位环境的精确控制。得益于TiF₄的引入诱导了独特的阳离子聚合界面化学,增加了晶界密度,提升了离子电导率与锂离子迁移数,同时也增强了电解质的抗氧化和热稳定性。基于此,使用LiNi₀.₈Mn₀.₁Co₀.₁O₂(NCM811)、LiFePO₄(LFP)及硫(S)作为正极材料的ASSLMBs展现出了优异的电化学性能。

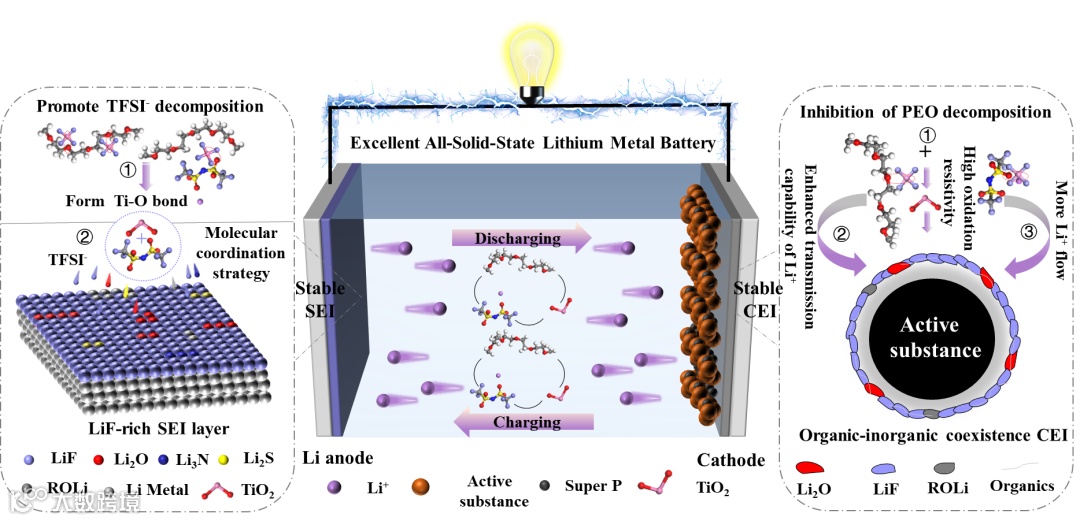

图1:基于TiF₄的特殊阳离子聚合界面化学调控示意图



科学材料站

本 文 要 点


要点一:TiF₄调控PEO形貌和结构的研究

引入少量TiF₄能够显著改善PEO基固态电解质的微观结构与机械性能,降低结晶度、形成致密且连续的晶界网络,促进离子沿晶界快速迁移,提高离子电导率与锂离子迁移数,同时有效提升电解质的拉伸强度与断裂伸长率,抑制Li枝晶的生长,从而为实现室温下高性能、长循环寿命的ASSLMBs奠定坚实基础。引入TiF₄后,PEO基固态电解质的结构和性能显著优化。XRD、XPS和FT-IR等表征结果表明,TiF₄与PEO链发生化学反应,形成Ti–O键,降低了材料的结晶度,增加了无定形相,有利于锂离子在聚合物链间的快速迁移。DSC分析显示,电解质的熔点(Tm)和玻璃转变温度(Tg)明显下降,进一步证实了结晶度的降低。电化学测试结果显示,TiF₄的引入使PEO基电解质在30 °C下的离子电导率提升至0.22 mS cm⁻¹,较纯PEO提高约20倍,同时将电化学稳定窗口从3.8 V拓展至4.8 V,满足高电压电池体系的应用需求。此外,锂离子迁移数从0.16提升至0.46,表明自由锂离子比例增加,抑制了阴离子迁移,进一步提升了电池界面稳定性和循环性能。这些结果充分证明,TiF₄调控为实现ASSLMBs提供了有效的材料设计策略。

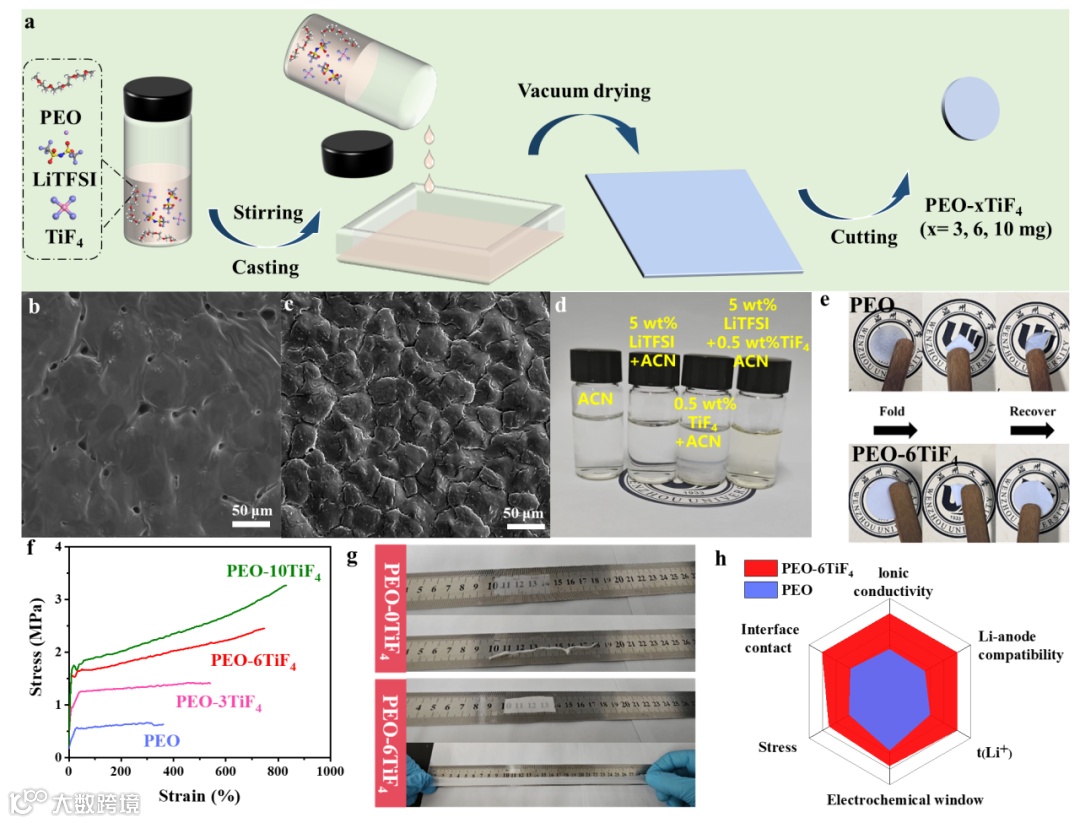

图2. 形貌分析。a) PEO-xTiF₄制备过程的示意图;b) PEO表面的扫描电子显微镜(SEM)图像;c) PEO-6TiF₄表面的SEM图像;d) 不同组分溶液的光学照片;e) PEO和PEO-6TiF₄在折叠及恢复状态下的光学照片;f) PEO-xTiF₄的应力–应变曲线;g) 被拉伸至原始长度700%的PEO-6TiF₄隔膜实物图;h) PEO与PEO-6TiF₄性能对比图。

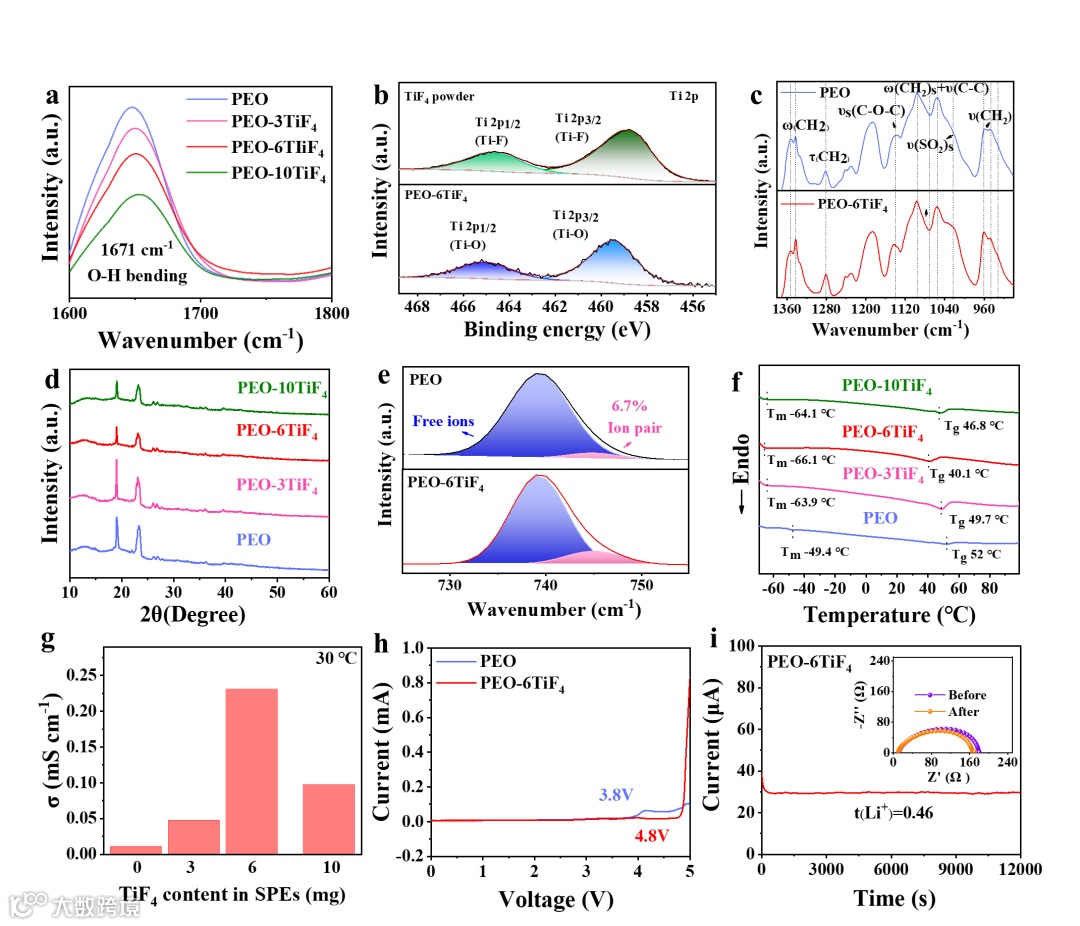

图3. 结构分析。a) PEO-xTiF₄的XRD图谱;b) 各种材料的Ti 2p XPS谱图;c) 各种材料在900–1380 cm⁻¹范围内的FT–IR图谱;d) 各种材料在1600–1800 cm⁻¹范围内的FT–IR图谱;e) 各种材料在725–755 cm⁻¹范围内的FT–IR图谱;f) PEO-xTiF₄隔膜的DSC测试;g) PEO-xTiF₄在30°C下的离子电导率图;h) PEO与PEO-6TiF₄的LSV曲线;i) 在30°C下,使用PEO-6TiF₄测试的Li–Li对称电池的DC极化曲线。


要点二:TiF₄调控PEO界面稳定性的研究

在30 °C下,采用不同PEO-xTiF₄配方的Li–Li对称电池进行剥离/沉积测试,以评估界面性能与锂枝晶抑制效果。结果表明,PEO-6TiF₄在200小时循环后界面电阻仅略增(46 Ω至54 Ω),而纯PEO电阻显著上升(2309 Ω至3430 Ω),显示TiF₄添加可有效降低界面阻抗、提升稳定性。PEO-6TiF₄还支持高达1.6 mA cm⁻²的临界电流密度,远超纯PEO(0.4 mA cm⁻²)。长期循环测试中,Li||PEO-6TiF₄||Li电池在0.1/0.2 mA cm⁻²下均稳定运行超1000小时,且过电位变化小,无短路发生。拆解与SEM分析进一步确认,PEO-6TiF₄能显著改善锂负极表面形貌,形成稳定致密的SEI层,有效抑制锂枝晶生长与电解质结构破坏。为进一步揭示TiF₄改善PEO电解质界面性能的机制,本研究结合分子动力学(MD)模拟和密度泛函理论(DFT)分析,证实TiF₄通过与PEO及LiTFSI强烈相互作用,破坏Li⁺-O⁻(TFSI⁻)络合,降低Li⁺与聚合物链的结合能,促进Li⁺释放和迁移,同时在界面形成稳定的LiF富集层。拆解后的锂金属表面成分的XPS结果表明,TiF₄添加不仅提高了PEO基电解质的离子扩散系数,减少了有机组分比例,还促进了TFSI⁻的分解,生成大量LiF、Li₃N等无机组分,构建致密稳定的电解质/Li界面。该界面层有效抑制了锂枝晶生长和界面副反应,这为提升了ASSLMBs的循环稳定性和界面稳定性奠定了基础。

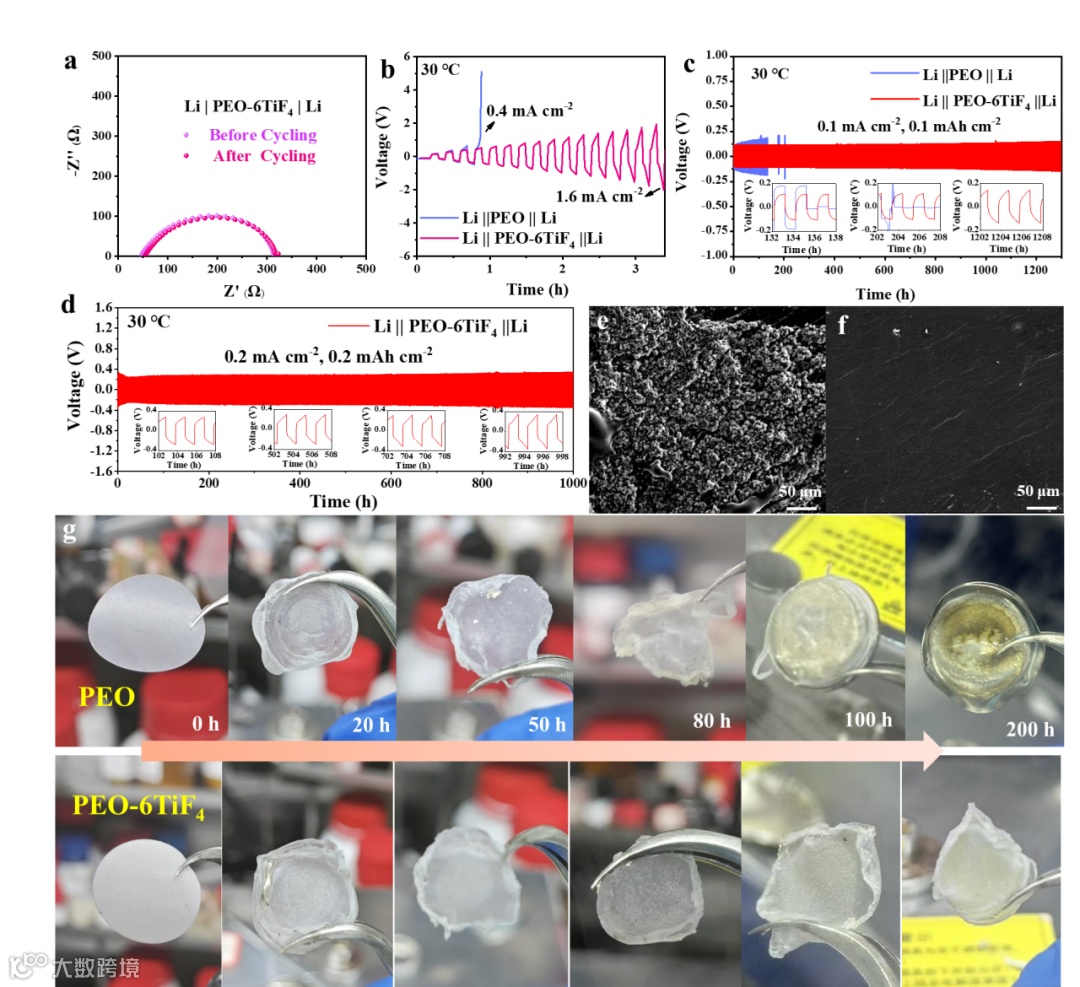

图4. 在30 °C下对Li–Li对称电池的测试。a) 使用PEO-TiF₄的Li–Li对称电池在循环前后100次的电化学阻抗谱(EIS);b) 在不同电流密度下恒电流循环,测定PEO和PEO-TiF₄的临界电流密度;c) 组装有PEO和PEO-6TiF₄的Li–Li对称电池在0.1 mA cm⁻²和0.1 mAh cm⁻²条件下的长期循环性能;d) 组装有PEO和PEO-6TiF₄的Li–Li对称电池在0.2 mA cm⁻²和0.2 mAh cm⁻²条件下的长期循环性能;e) Li||PEO||Li和f) Li||PEO-6TiF₄||Li电池循环后的锂负极表面SEM图像;g) 组装有不同材料的Li–Li对称电池在30 °C下循环0、20、50、80、100和200小时后,电解质的拆解光学照片。

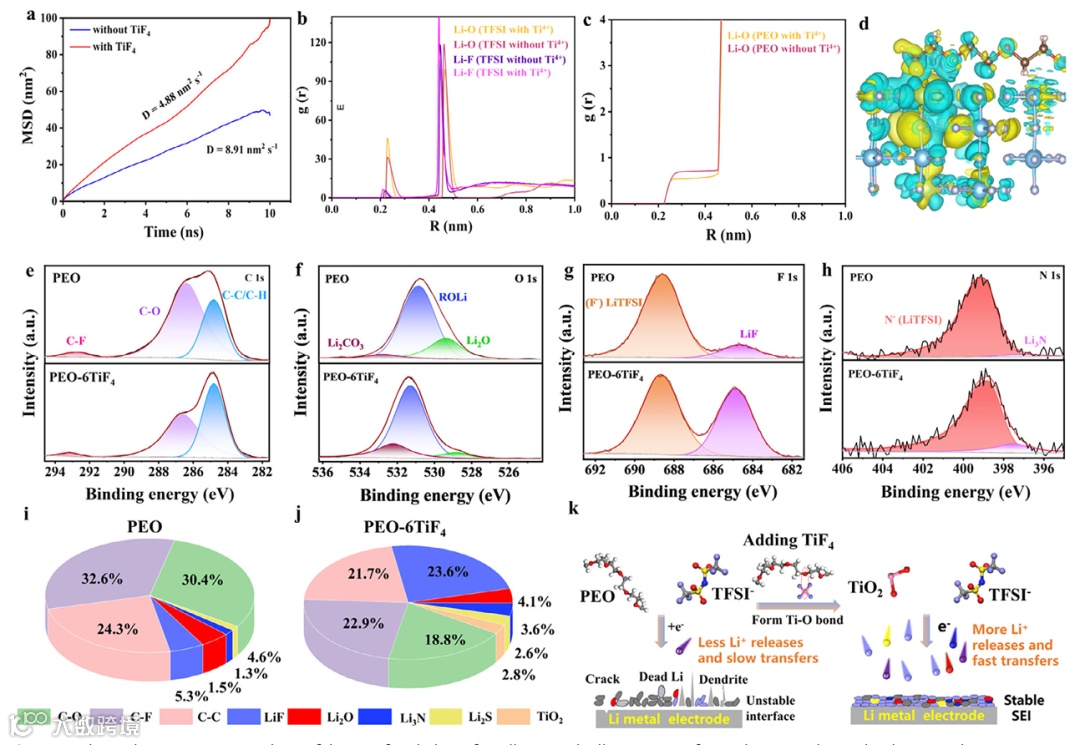

图5. Li||PEO与Li||PEO-6TiF₄电池循环后界面相位的表征分析。a) PEO-TiF₄与纯PEO电解质中Li⁺平均平方位移随模拟时间的变化关系;b) PEO+TFSI体系中Li与不同元素的径向分布函数;c) 纯PEO体系中Li与不同元素的径向分布函数;d) PEO-6TiF₄界面表面电荷密度差异的计算结果;e) 高分辨C 1s谱图;f) 高分辨O 1s谱图;g) 高分辨F 1s谱图;h) 高分辨N 1s谱图;i) 经过100小时循环后锂金属表面不同化合物的含量分析。


要点三:TiF₄调控PEO电化学性能的研究

为评估 PEO-xTiF₄ 的电化学性能,组装了以 LFP、NCM811 和 S 为正极材料的全固态锂金属电池(ASSLMBs)。相比于由纯 PEO 组装的电池阻抗高达 1500 Ω,采用 PEO-6TiF₄ 电解质后,阻抗显著降低至约 230 Ω,表明其界面稳定性大幅提升。以 NCM811 为正极时,Li||PEO-6TiF₄||NCM811 电池在 0.1–1C 速率范围内展现出优异的倍率性能和 99.7% 的库仑效率,且在 360 次循环后容量保持率达 80.9%。相比之下,Li||PEO||NCM811 电池则因锂枝晶生长及电解质分解导致容量迅速衰减。以 LFP 为正极时,Li||PEO-6TiF₄||LFP 电池在 2C 高倍率下仍保持良好的容量和低极化,且经过 1000 次循环后容量保持率达到 80.4%,展现出优异的长循环稳定性。进一步测试表明,在 40 °C 和 5C 超高倍率条件下,该体系依然维持高容量和小极化,显示出优异的快离子传输能力。以 S 为正极时,Li||PEO-6TiF₄||S 电池在 500 次循环后仍保持 460 mAh g⁻¹ 的高容量,表现出优良的循环稳定性。为了验证其实际应用潜力,还组装了高负载(>15 mg cm⁻²)LFP 正极的袋式电池。该电池初始容量为 122.9 mAh g⁻¹,经过 300 次循环后容量保持率仍达 91.2%,能量密度高达 307.3 Wh kg⁻¹。此外,电池经折叠、穿刺和切割测试后仍可正常点亮发光二极管(LED),进一步验证了基于 PEO-6TiF₄ 的电解质体系具备优异的安全性与广阔的应用前景。

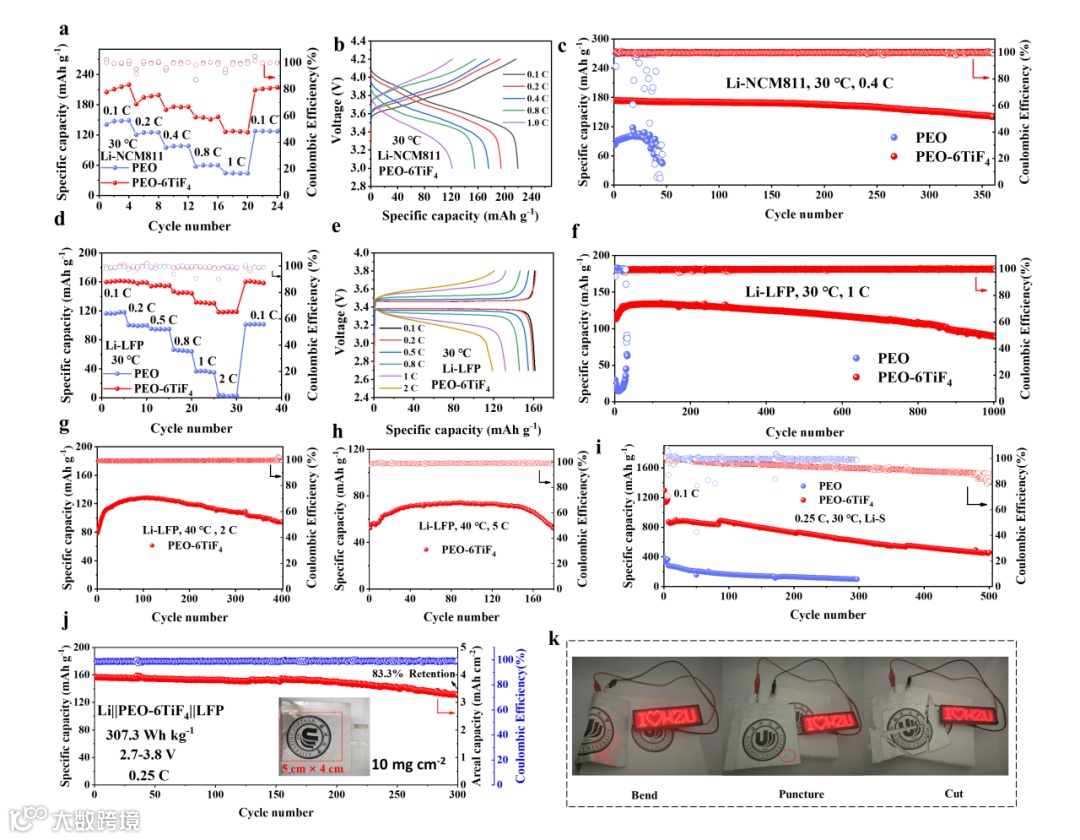

图6. 基于PEO-xTiF₄组装的全固态锂金属电池在30 °C下的电化学性能。a) 不同电解质体系下Li-NCM811电池在不同倍率下的倍率性能;b) 不同倍率下Li-NCM811全固态电池的电压-容量曲线;c) 不同电解质体系下Li-NCM811电池在0.4 C倍率下的循环性能;d) 不同电解质体系下Li-LFP电池在不同倍率下的倍率性能;e) 不同倍率下Li-LFP全固态电池的电压-容量曲线;f) 不同电解质体系下Li-LFP电池在1C倍率下的循环性能;g) Li-LFP电池在1C倍率下的电压-容量曲线;h) Li-LFP电池在5 C倍率下的电压-容量曲线;i) 不同电解质体系下Li-S电池在30 °C下的循环性能;j) 基于PEO-6TiF₄组装的Li-LFP袋式电池在0.25 C倍率下的循环性能图;k) 基于PEO-6TiF₄组装的Li-LFP袋式电池的安全性测试(包括折叠、穿刺和切割实验)。



科学材料站

文 章 链 接


High-Performance All-Solid-State Lithium Metal Batteries: Special Cationic Polymerization Interface Chemistry

https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202500761



科学材料站

第 一 作 者 简 介


王聪,温州大学化学与材料工程学院,硕士研究生,研究课题聚焦于聚氧化乙烯(PEO)基固态电解质设计、制备及其应用研究,熟练掌握了PEO基及其他化合物制备、表征、分析等方法,并且能够借用有限元仿真模拟固态电解质在反应过程中离子传递、电场变化等等物性对电池性能的影响规律,揭示PEO界面结构与性能之间的构效关系。目前,在Adv. Funct. Mater.、ACS Appl. Mater. Interfaces等期刊上发表SCI论文7篇,其中以第一或共同第一作者身份发表3篇,申请中国发明专利1项。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
