於黄忠教授，AFM文章：环境空气制备工业可行钙钛矿太阳能电池的残余PbI2转化和结晶控制

近年来,近年来国内外对太阳能电池的研究 ,在改进太阳能电池性能方面也取得了巨大的进展，钙钛矿太阳能电池（PSC）已成为光伏器件的有前途的竞争者。最近，钙钛矿光伏商业化的愿望越来越强烈。然而，大多数高效PSC所需的氮气条件使器件制造工艺复杂化，增加了成本，并对钙钛矿薄膜的制造提出了巨大挑战。因此，露天制造因其成本低廉而成为钙钛矿光伏商业化的趋势。两步顺序溶液沉积法是制备具有优异光伏性能的PVK薄膜的常用策略。然而，这种方法中致密的PbI₂薄膜在一定程度上阻碍了PbI₂与有机阳离子之间的插层反应，这导致钙钛矿薄膜底部残留大量PbI₂ 。残留的PbI₂被认为是钙钛矿薄膜中的一把双刃剑，少量的PbI₂有利于光伏性能，但过量会导致光伏性能和稳定性下降。因此，去除残余PbI₂对于减少内部缺陷，从而生产高质量的钙钛矿薄膜和高性能光伏器件是必要的。

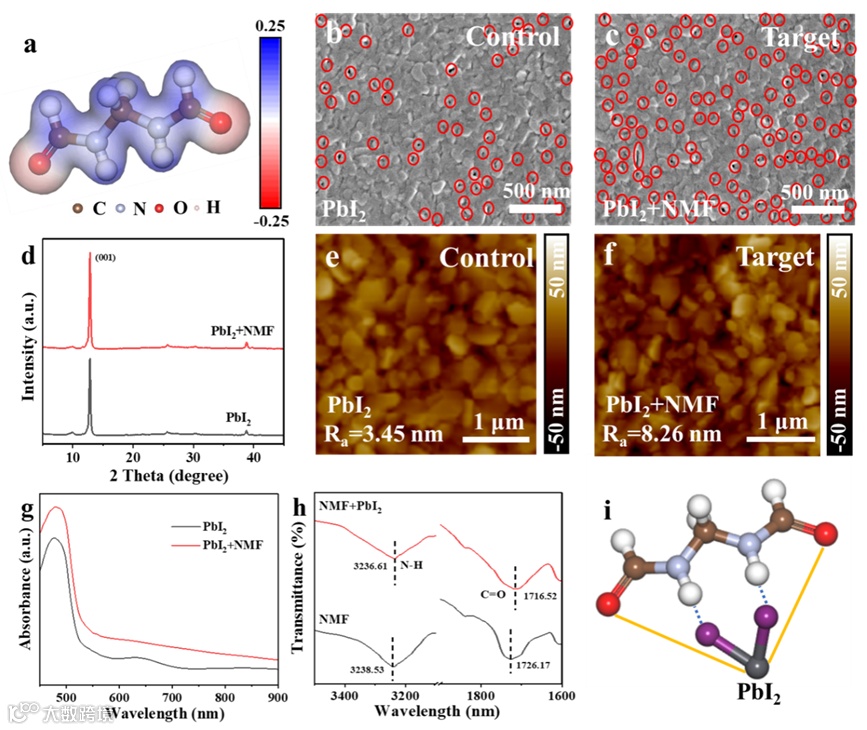

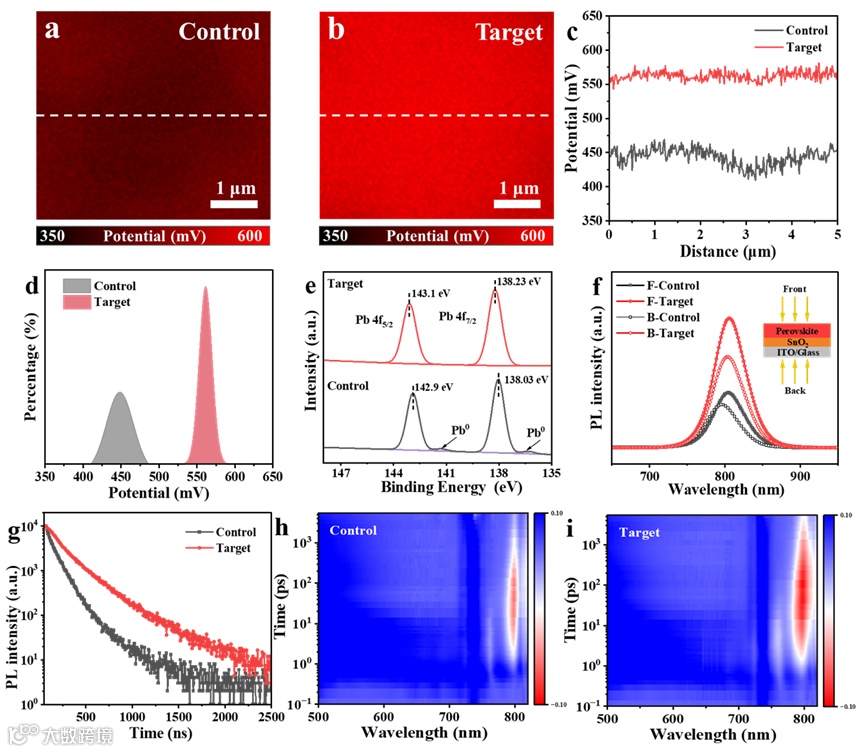

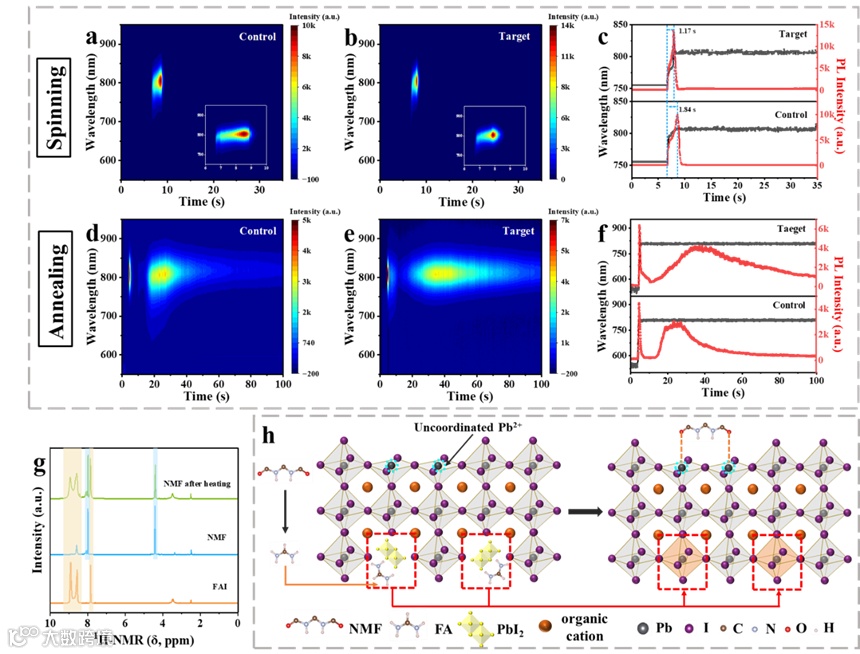

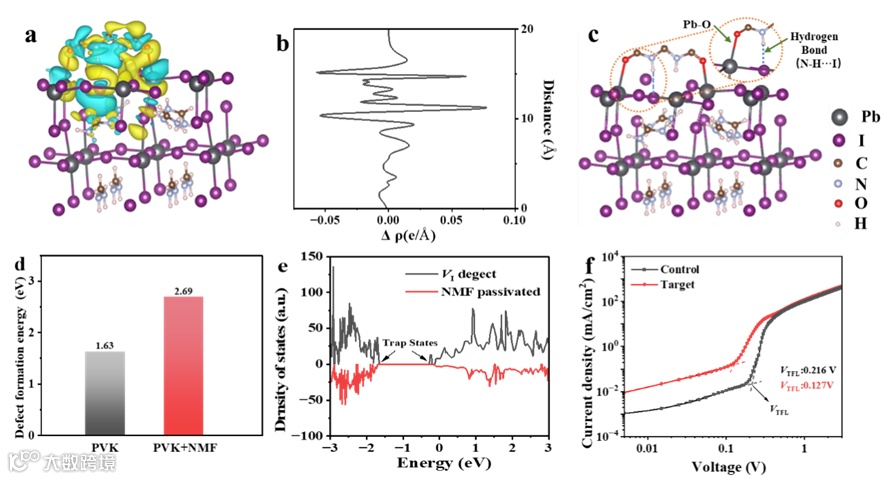

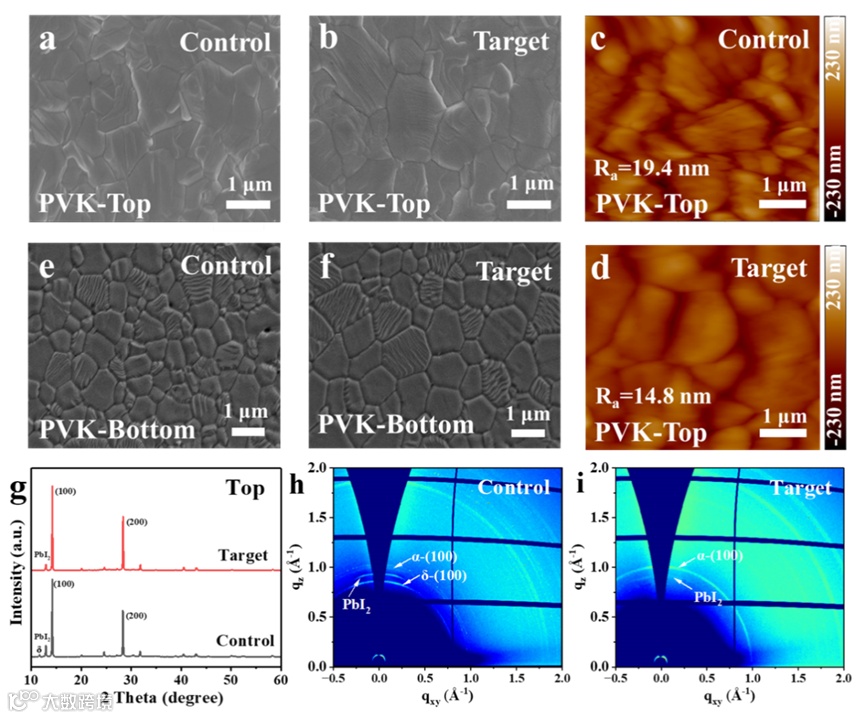

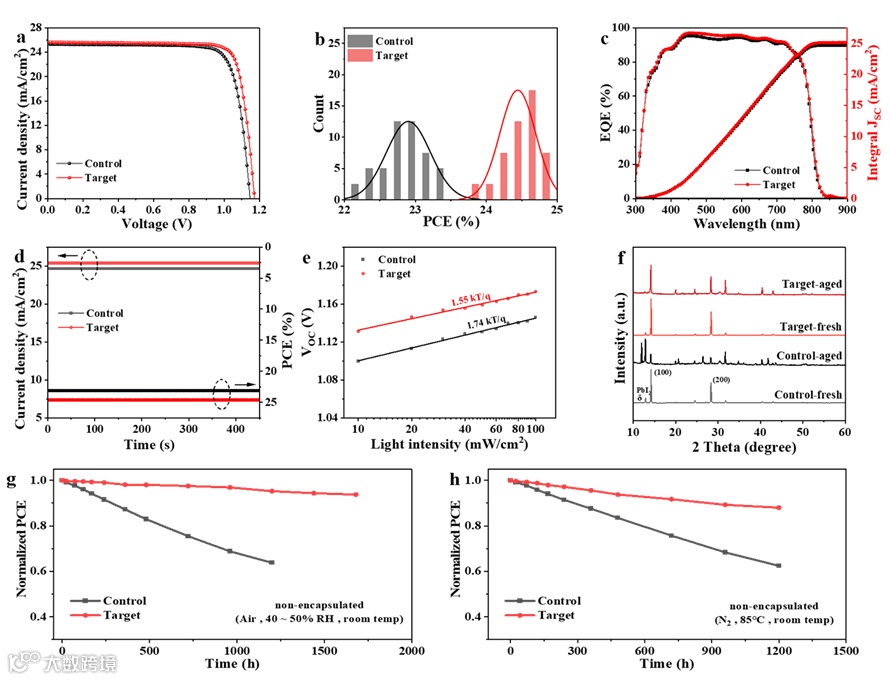

基于此，来自华南理工大学的於黄忠教授，在国际知名期刊Advanced Functional Materials上发表题为“Residual PbI₂ Conversion and Crystallization Control for Ambient-Air Fabrication of Industrially Viable Perovskite Solar Cells”的观点文章。该文章通过在PbI₂前驱体溶液中加入有机小分子使PbI₂薄膜形态和结晶的得到改善，达到去除残留PbI₂、增强钙钛矿结晶性能以及钝化缺陷的效果，从而在空气条件下制造高效稳定的光伏器件。

於黄忠教授简介：教授，博士生导师。2002年6月获华南师范大学硕士学位，2008年6月获华南理工大学博士学位，2002年7月加入华南理工大学物理与光电学院。现主要从事光电材料与光伏器件方面的研究。主持国家自然科学基金、广东省自然科学基金7项。以第一作者或通信作者在国内、外重要刊物Adv. Mater.、Adv. Energy Mater.、Angew. Chem. Int. Ed.、ACS Energy Lett.、 Adv. Funct. Mater.,等发表SCI收录科研论文130余篇，其中ESI高被引论文8篇，论文被引用4000余次。获申请或授权的国家发明专利40余项。

张钰宁于2022年9月进入华南理工大学物理学专业攻读博士学位，研究方向为高效稳定钙钛矿太阳能电池。
