科学材料站
文 章 信 息
非晶化诱导四硫化钒正极高度可逆插层化学实现快充水系锌离子电池
第一作者:张晖
通讯作者:朱智强*,颜子超*
单位:湖南大学
科学材料站
研 究 背 景
近年来,水系锌离子电池(AZIBs)因其安全性高、环境友好且成本低廉等优势受到广泛关注。其中,正极材料在很大程度上决定了电池的整体电化学性能。在众多正极材料中,一维链状结构的四硫化钒(VS4)因具有丰富的链间离子存储位点以及阴阳离子氧化还原中心(V4+/V3+/V2+和S22−/S2−),被视为极具发展潜力的候选者。然而,在水系电解液中,VS4正极会经历VS4到焦钒酸锌(ZVO)和单质硫(S)的不可逆相转变。同时ZVO进一步会演变为电化学惰性的钒酸锌(ZnV3O8),导致活性物质损失并引发电池失效。传统改性策略如与碳材料复合、元素掺杂及形貌调控虽能一定程度上提升VS4正极的循环寿命,但无法完全抑制其不可逆相转变副反应,难以实现VS4在水相系统中高效稳定的离子存储。
科学材料站
文 章 简 介
鉴于此,湖南大学朱智强教授/颜子超副教授团队,在国际知名期刊Energy Storage Materials上发表题为“Amorphization Triggers Highly Reversible Intercalation Chemistry in Vanadium Tetrasulfide for Ultrafast Aqueous Zinc Batteries”的观点文章。该工作提出了一种非晶化策略来调控VS4在水系电解液中的电化学反应路径,有效抑制水分子参与的不可逆相变。该策略兼具以下优势:
(1)提升VS4的疏水性,将部分可逆的脱嵌+转化机制转变为高度可逆的共嵌入机制;
(2)促进离子快速扩散并增强电子导电性,实现无碳宿主下的超快离子存储动力学。
基于反应路径以及动力学的双重优化,所制备的非晶态VS4(a-VS4)正极材料实现了优异的电化学性能(在0.1 A g−1下获得324 mAh g−1的可逆容量,在40 A g−1下仍保持111 mAh g−1的倍率性能,在10 A g−1循环8500圈后93.7%的容量保持率)。该策略为开发兼具快充能力与长寿命的过渡金属硫化物正极材料提供了新思路。

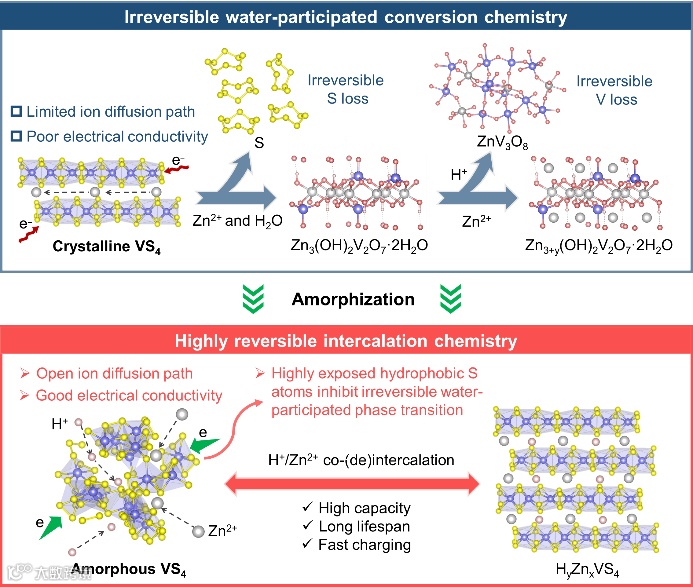

图1. c-VS4(上)和a-VS4(下)的结构特性和电化学反应机制示意图。
科学材料站
本 文 要 点
要点一:非晶VS4的合成与表征
如图2所示,采用自上而下的高能球磨法制备了a-VS4。HRTEM和XRD图谱显示其长程有序的晶体结构转变为短程有序的非晶结构,初步证实了a-VS4的成功合成。该非晶结构的各向同性以及松散堆积特性有利于加快离子扩散。Raman和EXAFS光谱分析表明,a-VS4内部V-S和S-S键能降低、键长增加,说明非晶化促进VS4内部成键电子的离域,有助于增强材料的导电性。此外,XANES光谱结果显示VS4内部配位数的增加且对称性降低,可有效改变VS4的界面亲水性,抑制水参与的不可逆相转变。

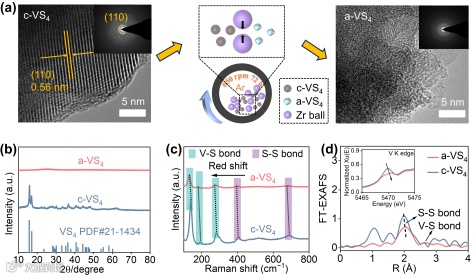

图2.材料表征。(a)a-VS4合成过程示意图及c-VS4和a-VS4的高分辨率透射图(HRTEM)。c-VS4和a-VS4的(b)XRD图谱,(c)拉曼(Raman)光谱和(d)X射线吸收精细结构谱(EXAFS)。插图为c-VS4和a-VS4中V元素的K边X射线吸收近边结构谱(XANES)。
要点二:非晶VS4的物化特性
如图3所示,结合理论模拟与实验验证,揭示了非晶结构有助于提高VS4的电子导电性并加快离子的扩散,加快反应动力学,进而降低反应活化能。此外,非晶结构高度暴露的疏水S原子也增强了VS4的疏水性。

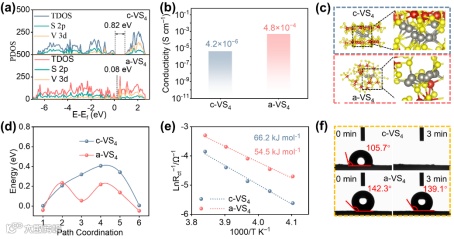

图3.反应动力学和理论计算。c-VS4和a-VS4的(a)自旋分裂电子态密度,(b)电子电导率值,(c)离子迁移路径,(d)离子迁移能垒,(e)活化能值和(f)与水的接触角测试。
要点三:非晶VS4的电化学性能
如图4所示,对比c-VS4和a-VS4电极的CV曲线可见,在a-VS4电极中相变产物ZVO向电化学惰性的ZnV3O8转变的还原峰(0.3 V以下)以及ZnV3O8向ZVO转变的氧化峰(1.6 V以上)均消失,说明非晶疏水结构有效抑制水参与的不可逆相转变副反应。基于反应路径的优化,a-VS4电极展现出优异的循环性能(0.2 A g–1电流密度下循环200圈,容量保持率88.1%以及10 A g–1电流密度下循环8500圈,容量保持率93.7%),显著优于目前报道的VS4正极材料。同时,得益于电子传导以及离子传导的协同优化,a-VS4实现了出色的倍率性能(40 A g−1高倍率下仍保持111 mAh g−1的容量),其能量密度(287 Wh kg–1)和功率密度(23.6 kW kg–1)亦优于目前报道的大多数过渡金属硫化物正极材料。

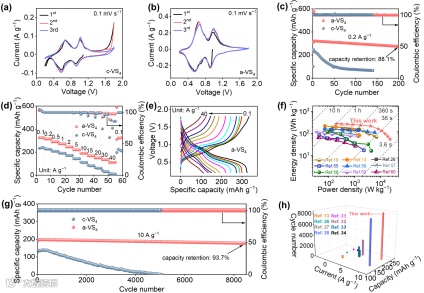

图4.电化学性能。(a)c-VS4和(b)a-VS4在0.1 mV s–1扫速下前三圈的CV曲线。c-VS4和a-VS4(c)在0.2 A g–1电流密度下的循环性能和(d)倍率性能。(e)a-VS4在不同电流密度下的充放电曲线。(f)a-VS4电极与目前已报道过渡金属硫化物正极的能量密度和功率密度对比图。(g)c-VS4和a-VS4在10 A g–1电流密度下的长循环性能。(h)a-VS4正极与目前已报道VS4正极材料的长循环性能以及容量对比图。
要点四:晶态VS4的失效机制
如图5所示,结合非原位XRD和HRTEM图谱分析,系统揭示了c-VS4在首圈充放电过程中经历了水分子介导的不可逆相变副反应,导致其从VS₄转变为ZVO。在后续的循环中,ZVO主导Zn2+的嵌入/脱出。此外,ZVO会逐渐演变为电化学惰性的ZnV3O8,造成活性物质的损失,进而引发电池失效。

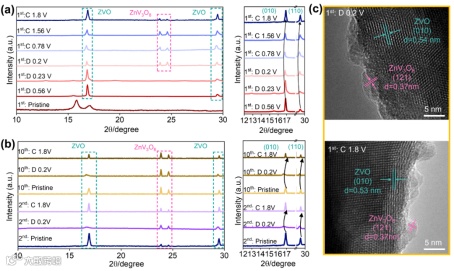

图5.c-VS4的失效机制。(a)c-VS4电极首圈的非原位XRD谱图。右侧为12-18°和29-30°放大后的XRD谱图。(b)c-VS4电极第二圈和第十圈的非原位XRD谱图。右侧为12-18°和29-30°放大后的XRD谱图。(c)c-VS4电极首圈的完全放电态(上)和完全充电态(下)的HRTEM图像。
要点五:非晶VS4的储能机制
如图6所示,XRD谱图揭示了在充放电过程中H+嵌入产物Znx(CF3SO3)y(OH)2x-y·nH2O和Zn2+嵌入产物HyZnxVS4的形成与消失。并且在整体循环中均未检测到ZVO和ZnV3O8相变产物的生成,验证了非晶的疏水结构有效抑制了水参与的不可逆相变副反应,并实现了高度可逆的H+/Zn2+共嵌入反应机制。结合原位pH监测和a-VS4在不同电解液中的充放电曲线,进一步证实了离子嵌入顺序为先嵌H+后嵌Zn2+。此外,先进的非原位XANES和XPS测试结果表明,循环过程中V和S元素的价态均保持良好的可逆变化,再次验证了非晶的疏水结构有效保护了VS4的阴阳离子氧化还原中心,从而确保了a-VS4正极的高容量和长寿命。

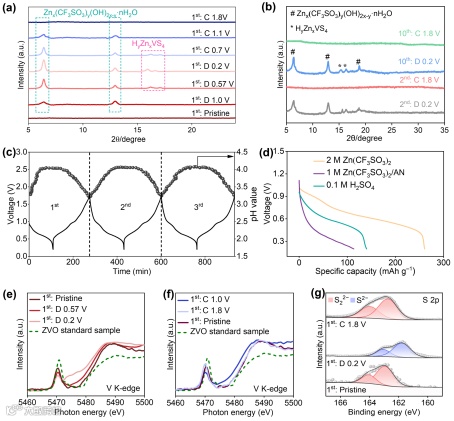

图6.a-VS4的储能机制。(a)a-VS4电极首圈的原位XRD谱图。(b)a-VS4电极第二圈和第十圈的非原位XRD谱图。(c)a-VS4电极在2 M Zn(CF3SO3)2电解液中前三圈的原位pH变化图。(d)a-VS4电极分别在2 M Zn(CF3SO3)2、1 M Zn(CF3SO3)2/乙腈(AN)和0.1 M H2SO4电解液中的放电曲线。a-VS4电极在(e)放电过程和(f)充电过程中的非原位V K边XANES谱图。(g)a-VS4电极在不同充放电状态下S 2p轨道XPS谱图。
要点六:总结与展望
本工作提出了一种非晶化策略来抑制VS4正极在水相环境中的不可逆相变副反应,为开发兼具高度可逆性与快充能力的VS4正极材料提供了新范式。具体而言,非晶结构高度暴露的疏水S原子增强VS4的疏水性,将水参与的不可逆相变储能机制转变为高度可逆的H+/Zn2+共嵌入机制。此外,非晶结构良好的电子电导以及独特的离子扩散路径,赋予了VS4快速的电化学反应动力学。基于反应路径和动力学的双重优化,协同提升了VS4正极的循环寿命和倍率性能。这项研究为开发在水相环境中高性能过渡金属硫化物正极材料提供了新思路。
科学材料站
文 章 链 接
Amorphization Triggers Highly Reversible Intercalation Chemistry in Vanadium Tetrasulfide for Ultrafast Aqueous Zinc Batteries
https://doi.org/10.1016/j.ensm.2025.104440.
科学材料站
通 讯 作 者 简 介
朱智强:湖南大学化学化工学院教授、博士生导师,入选国家海外高层次青年人才、湖南省科技创新领军人才。主要研究方向为低成本储能电池材料与器件设计。迄今为止,在J. Am. Chem. Soc., Angew. Chem. Int. Ed., Natl. Sci. Rev.等期刊发表SCI论文80余篇,总引用9000余次,H因子47。主持国家重点研发计划青年科学家项目等8项国家级/省部级项目。担任eScience、Carbon Neutralization、Chinese Chemical Letters等期刊编委/青年编委。作为主要完成人,获2016年天津市自然科学一等奖、2020年高等学校科学研究优秀成果奖(科学技术)自然科学一等奖。
颜子超:湖南大学化学化工学院副教授,博士生导师,岳麓学者。于2020年博士毕业于澳大利亚伍伦贡大学。2021年加入湖南大学,长期从事新型储能电极材料结构设计,储能机制及应用的相关研究。主持承担了国家自然科学基金青年/面上项目、湖南省自然科学基金优秀青年项目等多项国家/省部级项目。以第一作者或通讯作者在Nat. Commun., Angew. Chem. Int. Ed., Adv. Mater. 等权威刊物上发表多篇研究性论文。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
