大数跨境

武汉大学方永进、曹余良课题组ACS Energy Lett.:原位构建功能型正极-电解质界面用于先进钠离子电池

武汉大学方永进、曹余良课题组ACS Energy Lett.:原位构建功能型正极-电解质界面用于先进钠离子电池 科学材料站
2025-07-02
2
导读:武汉大学方永进、曹余良课题组ACS Energy Lett.:原位构建功能型正极-电解质界面用于先进钠离子电池



科学材料站

文 章 信 息


原位构建多功能正极-电解质界面用于先进钠离子电池

第一作者:杨春叶

通讯作者:方永进*,曹余良*

单位:武汉大学化学与分子科学学院


科学材料站

研 究 背 景


钠离子电池已成为大规模储能领域的极具应用潜力的储能技术,其驱动力源于钠资源近乎无限的地理储量,以及商业化规模下钠离子电池预计约30%的成本降幅。正极材料极大地决定了钠离子电池的性能,其中层状过渡金属氧化物因其高比容量、灵活的组成可调性和易于合成而脱颖而出。然而,其产业化仍面临关键挑战,包括不可逆的相变引起的容量衰退、吸湿性降解以及热失控风险。为解决这些问题,研究人员探索了一系列策略,但这些策略仍面临固有局限性。如何在缓解钠离子嵌入/脱出过程中体积变化的同时,同步实现表面包覆和高效离子传导?



科学材料站

文 章 简 介


近日,来自武汉大学方永进、曹余良课题组,在国际知名期刊ACS Energy Letters上发表题为“In Situ Engineering of Multifunctional Cathode-Electrolyte Interphase for Sodium Metal Oxides”的文章。该文章提出了一种创新的界面工程策略,通过多硫化物引发碳酸乙烯酯亲核聚合在Na0.67Ni0.33Mn0.67O2(NNM)表面原位构建多功能正极-电解质界面。坚固稳定的界面层有效地提高了电极的循环稳定性和倍率性能。该策略为提高电极的稳定性提供了一个通用范例。

图1. 界面调控改善Na0.67Ni0.33Mn0.67O2氧化物的性质



科学材料站

本 文 要 点


要点一:界面表征

通过X射线光电子能谱(XPS)分析改性后NNM(记为m-NNM)的表面组成(图1b)。并通过飞行时间二次离子质谱(TOF-SIMS)分析m-NNM表面的元素分布。从图1d的深度剖析曲线可见,C、S和F元素的信号强度逐渐减弱,而Na、Mn和O元素的信号强度逐渐增强,这证实了m-NNM表面形成了由C、S和F元素组成的CEI层。同时,三维分布映射图(图 1e)更直观地展示了不同元素的分布情况。为揭示表面修饰前后样品的形貌和结构变化,进行了扫描电子显微镜(SEM)和透射电子显微镜(TEM)表征。TEM 图像显示,与单一的NNM(图 1f)不同,m-NNM 表面存在厚度约10 nm的均匀致密包覆层。能量色散 X 射线光谱(EDS)映射图证实了m-NNM中C、O、Na、Ni、Mn和S元素的均匀分布。上述结果均表明,通过亲核反应在NNM表面成功构建了薄而均匀的CEI层。

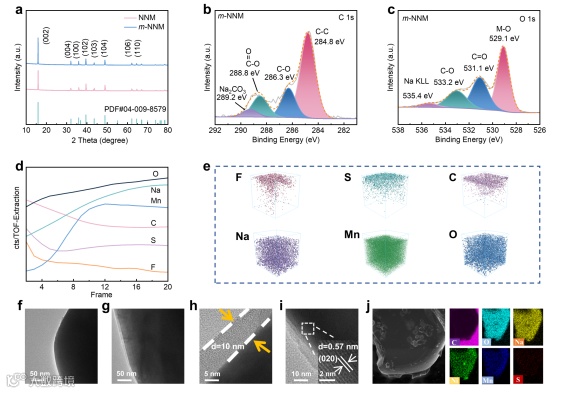

图2. NNM 与 m-NNM 样品的表征。(a) NNM和m-NNM的X射线衍射图谱。(b) m-NNM中C 1s 和 (c) O 1s的X射线光电子能谱。(d) m-NNM 的飞行时间二次离子质谱(TOF-SIMS)分析 (e) 根据TOF-SIMS绘制的m-NNM 表面元素的三维空间分布图。(f) NNM 的TEM图。(g) m-NNM 的TEM图、(h, i) HRTEM图及 (j) EDS图。


要点二:电化学性能

从循环伏安曲线和充放电曲线中可以看出,修饰后电极的前五周曲线重合度更高,说明界面修饰的电极更加稳定。NNM电极在0.1 C下实现了150 mAh g-1的初始放电比容量,并在1 C下200个循环后具有84%的容量保持率,显著优于未改性的NNM(67%)。这表明CEI层有效抑制了电极材料的容量衰减。m-NNM电极在不同倍率下的放电比容量均高于未改性的NNM,显示出更好的倍率性能。在0.1 C、0.2 C、0.4 C、0.6 C、0.8 C和1 C的倍率下,m-NNM的放电比容量分别为146、136.8、128、121、116和111 mAh g-1,而未改性的NNM分别为146、121、107、99、91和85 mAh g-1

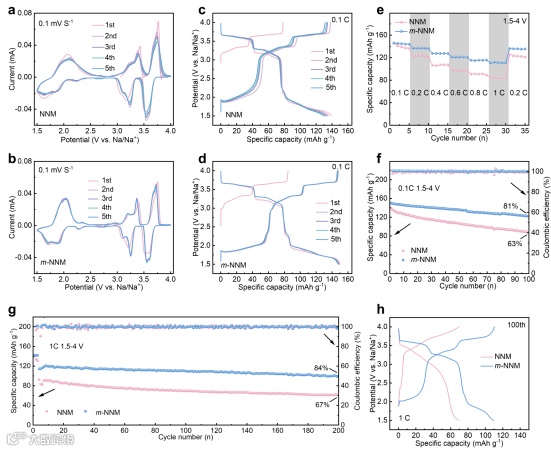

图 3. NNM 与 m-NNM 电极的电化学性能。 (a) NNM 和 (b) m-NNM 电极在 1.5-4.0 V 电压区间、0.1 mV s-1 扫速下的循环伏安曲线。(c) NNM 和 (d) m-NNM 电极在 0.1 C 电流密度下(1 C = 200 mA g⁻¹)前5 圈的充放电曲线。(e) NNM 与 m-NNM 电极的倍率性能。(f) 0.1 C 和 (g) 1 C 电流密度下 NNM 与 m-NNM 电极的循环性能。(h) 1 C 电流密度下 NNM 与 m-NNM 电极第 100 圈的充放电曲线。


要点三:机制分析

在充电过程中,钠离子从m-NNM 中脱出,导致过渡金属层间的静电斥力增加。这使得晶格参数c膨胀,造成(002)衍射峰向低角度偏移0.57°(图 4a)。随后,放电过程中钠离子重新嵌入m-NNM,静电斥力逐渐减小。随着结构恢复,(002)峰逐步回到初始位置。NNM 的过程与m-NNM 相似,但NNM的(002)峰偏移幅度(0.65°)更大,表明 CEI 层可有效缓解材料的体积变化。通过循环伏安(CV)测试和电化学阻抗谱(EIS)分析,m-NNM电极展现出更高的钠离子扩散系数和更低的电荷转移阻抗。这表明CEI层显著改善了电极的动力学行为,促进了钠离子的快速传输。

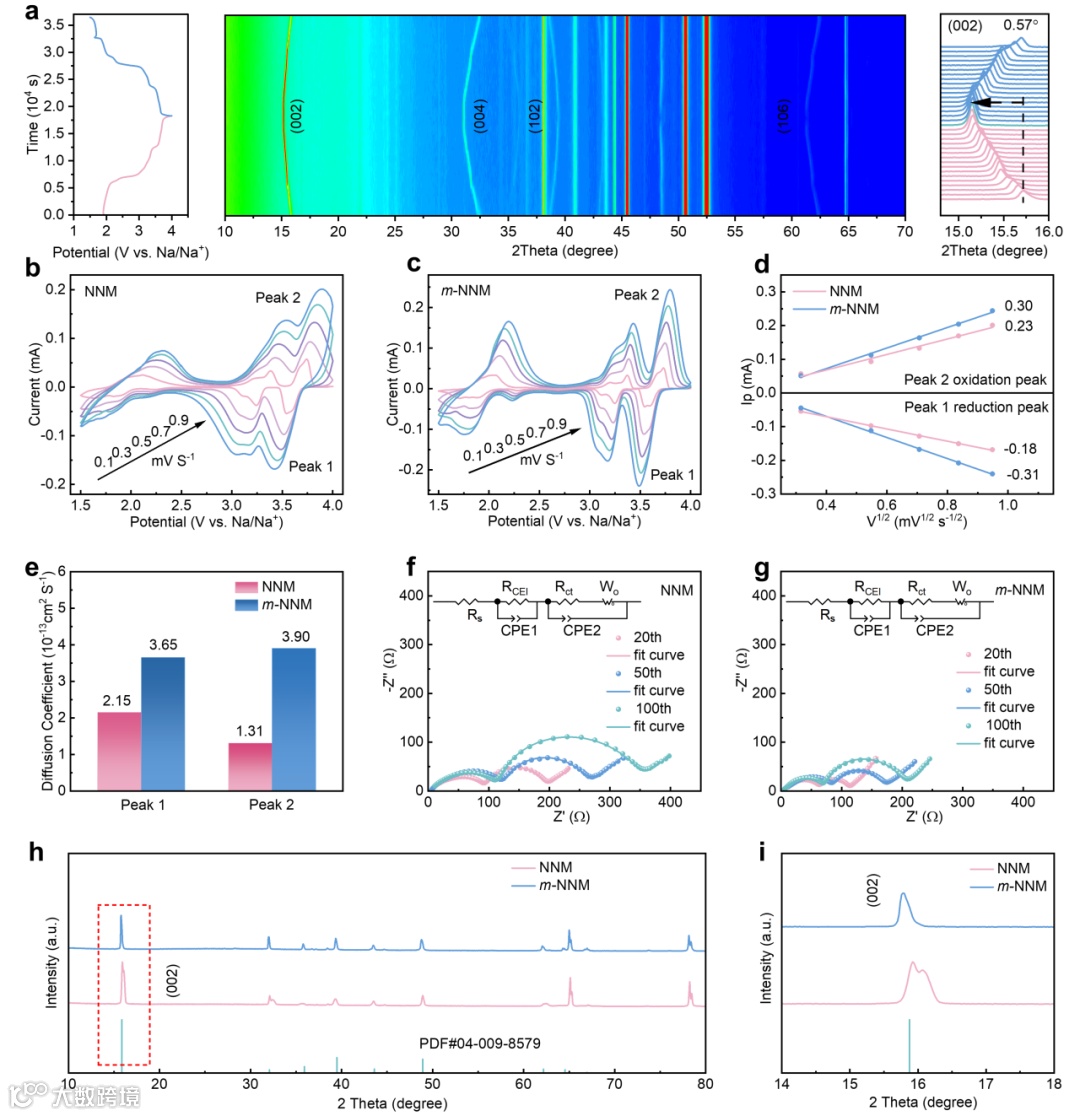

图4. 电极反应机理。(a) m-NNM电极在0.1 C充电/放电过程中的原位XRD图谱。(b) NNM电极在0.1、0.3、0.5、0.7和0.9 mV s-1下的循环伏安图。(c) m-NNM电极在0.1、0.3、0.5、0.7和0.9 mV s-1循环下的伏安图。(d) 峰电流与扫速的平方根关系图。(e) NNM和m-NNM的钠离子扩散系数图。(f) NNM电极在第20、50和100次循环时的Nyquist图、拟合曲线及相应的等效电路图。(g) m-NNM电极在第20、50和100次循环时的Nyquist图、拟合曲线及相应的等效电路图。(h) NNM和m-NNM在第100次循环后的XRD图谱。(i) NNM和m-NNM在第100次循环后的XRD图谱局部放大图。


要点四:CEI组成

通过单独对CEI表征分析得到界面层成分为聚碳酸酯、烷基碳酸钠、烷基氧钠、硫代碳酸酯和碳酸钠组成的混合物。

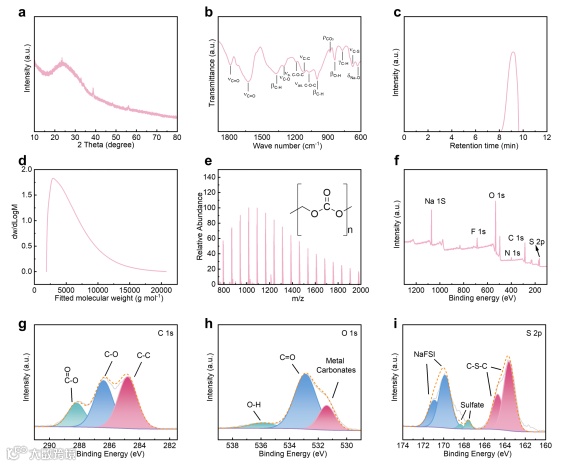

图5. 亲核反应产物的成分分析。(a) 亲核反应产物的XRD图谱。(b) 亲核反应产物的傅里叶变换红外图谱图。(c) 亲核反应产物的GPC色谱图。(d) 亲核反应产物的分子量分布图,通过GPC分析。(e) 亲核反应产物的高分辨率质谱图。(f) 亲核反应产物的XPS全谱图。(g) 亲核反应产物的C 1s XPS谱图。(h) 亲核反应产物的O 1s XPS谱图。(i) 亲核反应产物的S 2p XPS谱图。


要点五:空气稳定性

经过空气暴露后,m-NNM电极的初始放电比容量为144 mAh g-1,高于未改性NNM电极的136 mAh g-1,且在1 C下循环200次后保持了72%的容量保持率,而未改性NNM电极仅为67%。这表明CEI层显著提高了材料的空气稳定性和循环稳定性。

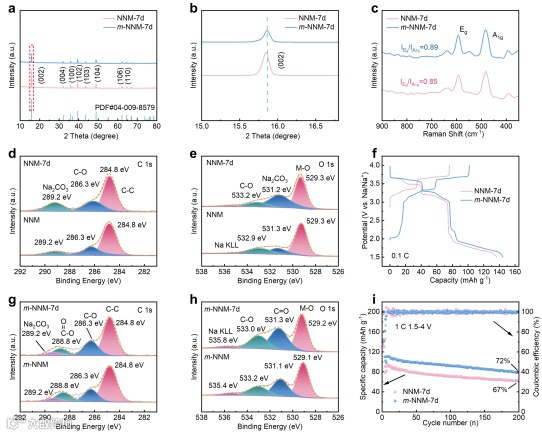

图6. NNM和m-NNM的空气稳定性。(a) 经过1周空气暴露后的XRD图谱。(b) 从15.0°至16.8°的XRD图谱局部放大图。(c) 拉曼图谱图。(d) NNM在空气暴露前后的C 1s XPS谱图。(e) NNM在空气暴露前后的O 1s XPS谱图。(f) 经过1周空气暴露后的初始充放电曲线。(g) m-NNM在空气暴露前后的C 1s XPS谱图。(h) m-NNM在空气暴露前后的O 1s XPS谱图。(i) 在1 C下的循环性能。


要点六:安全性

差示扫描量热法(DSC)和绝热量热法(ARC)测试结果表明,CEI层显著降低了电极与电解液之间的反应活性,提高了电池的热稳定性。m-NNM电极的放热反应温度从122℃提高到208℃,且在绝热短路条件下,m-NNM电池的温度上升速率仅为13℃/min,远低于未改性NNM电池的68℃/min。这表明CEI层在高温和短路条件下能够有效抑制热失控,显著提高了电池的安全性。

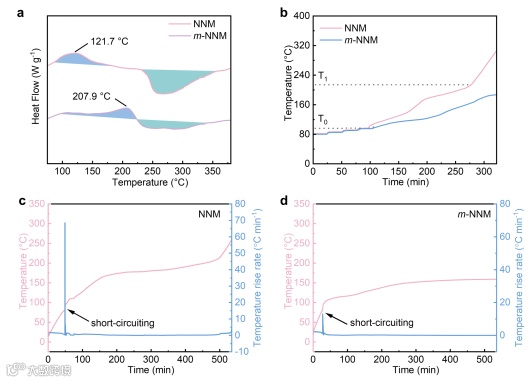

图7. NNM和m-NNM正极的热行为。(a) NNM和m-NNM电极在碳酸酯电解液中的DSC曲线。(b) NNM和m-NNM正极在绝热温度上升测试中的温度变化曲线。(c) NNM电池在绝热短路过程中的温度和温度上升率变化曲线。(d) m-NNM电池在绝热短路过程中的温度和温度上升率变化曲线。



科学材料站

文 章 链 接


In Situ Engineering of Multifunctional Cathode-Electrolyte Interphase for Sodium Metal Oxides

https://doi.org/10.1021/acsenergylett.5c01335



科学材料站

通 讯 作 者 简 介


方永进教授简介:武汉大学化学与分子科学学院教授,博士生导师,入选国家级海外青年人才项目、湖北省楚天学者计划。主要研究方向为锂/钠离子电池电极材料和电解液等,担任InfoMat、InfoScience、J. Energy Chem.、eScience、Carbon Energy、Chin. Chem. Lett.、Rare Metals、Batteries等杂志青年编委。近年来在Sci. Adv.、J. Am. Chem. Soc.、Angew. Chem. Int. Ed.、Chem、Adv. Mater.、Adv. Energy. Mater.、Energy Environ. Sci.、ACS Energy Lett.、Matter、CCS Chem.、Nano Lett.、Adv. Sci.、Carbon Energy等国际学术期刊上发表SCI论文80余篇,引用11000余次,h指数为49,ESI高被引论文21篇,荣获2022-2024连续3年入选科睿唯安“全球高被引科学家”和美国斯坦福大学发布的“全球前2%顶尖科学家”等荣誉。

曹余良教授简介:武汉大学化学与分子科学学院教授,博士生导师,教育部长江学者。主要研究方向是电化学能量储存与转化,内容涉及锂离子电池和钠离子电池体系。曾主持了多项国家项目,包括国家重点研发计划“新能源汽车”领域课题(1项)、973子课题项目(1项)、国家自然科学基金面上项目(4项)和区域重点项目(1项)等。近年来在Nat. Energy、Nat. Nanotech.、Angew. Chem. Int. Ed.、Chem、Energy Environ. Sci.、Adv. Mater.、Adv. Energy. Mater.、Nano Lett.、Carbon Energy等国际学术期刊上发表SCI论文300余篇,引用超30000余次,h指数为91,ESI高被引论文23篇,5篇论文曾被选为ESI 1‰热点论文,连续五年入选科睿唯安年度“全球高被引科学家”。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
