大数跨境

深圳大学张培新&马定涛 CEJ:具有高释放效率和自增强界面化学的预锂化途径用于实现稳定的锂离子全电池

深圳大学张培新&马定涛 CEJ:具有高释放效率和自增强界面化学的预锂化途径用于实现稳定的锂离子全电池 科学材料站
2025-09-12
1
导读:深圳大学张培新&马定涛 CEJ:具有高释放效率和自增强界面化学的预锂化途径用于实现稳定的锂离子全电池



科学材料站

文 章 信 息


一种具有高释放效率和自增强界面化学的预锂化途径,用于实现稳定的锂离子全电池

第一作者:赖嘉宝

通讯作者:马定涛*,张培新*

单位:深圳大学


科学材料站

研 究 背 景


作为现代电化学储能的核心,锂离子电池能量密度与循环寿命的提升仍面临挑战。高镍正极和硅基负极虽可提高理论能量密度,但负极界面副反应导致的活性锂损失(5–35%)严重降低了电池的实际容量与循环性能,尤其对体积膨胀显著的硅基材料而言更为突出。为补偿锂损耗,预锂化技术成为研究热点。其中正极预锂化剂因工艺兼容性好而备受关注,例如方酸锂(Li2C4O4)具有较高理论容量(425 mAh·g-1)和适中脱锂电位(~4.0 V),但其导电性差和结构不稳定的问题限制了应用。该研究提出一种碳球复合方酸锂三维框架(FSL-CS)新结构,通过在Li2C4O4表面构建导电网络,显著提高电子传导并抑制结构坍塌。研究表明,该结构诱导形成自增强的复合电极界面(CEI),显著提升锂离子扩散效率。该研究为发展高效、稳定的有机预锂化体系提供了新思路。



科学材料站

文 章 简 介


近日,深圳大学张培新/马定涛团队在国际知名期刊Chemical Engineering Journal上发表题为“A prelithiation pathway with high-release efficiency and self-enhanced interface chemistry to achieve stable Li-ion full cells”的研究文章。该工作提出一种具有高释放效率和自增强界面化学的预锂化途径新设计理念。通过设计碳球复合方酸锂三维框架(FSL-CS)新结构,在Li2C4O4表面构建导电网络,显著提高电子传导并抑制结构坍塌。该设计实现高达390.8 mAh·g-1的初始补偿容量和92%的锂利用效率,脱锂平台降至3.97 V,表现出优异的反应动力学。在NCM811||Graphite全电池中,添加5% FSL-CS可在1C下循环400次后保持87.3%的容量,软包电池1000次循环后仍维持70.2%的容量保持率。研究表明,该结构诱导形成自增强的复合电极界面(CEI),显著提升锂离子扩散效率。该研究为发展高效、稳定的有机预锂化体系提供了新思路。



科学材料站

本 文 要 点


要点一:FSL-CS复合材料的微观结构与稳定性研究

通过场发射扫描电子显微镜证明了所合成的碳球尺寸分布均匀,所合成碳球尺寸均匀,而未复合的原始方酸锂(FSL)呈不规则微棒状,源于其结晶过程中的各向异性生长。而在FSL-CS中,碳球均匀嵌入方酸锂基体内部和表面,形成宏观均匀分散的三维连续导电网络。XRD图谱表明,复合后材料仍保持与纯相Li2C4O4一致的晶体结构,Rietveld精修确认其属于单斜晶系(空间群C2/m,拟合优度Rwp = 5.29%),说明碳复合未改变主体晶体结构。

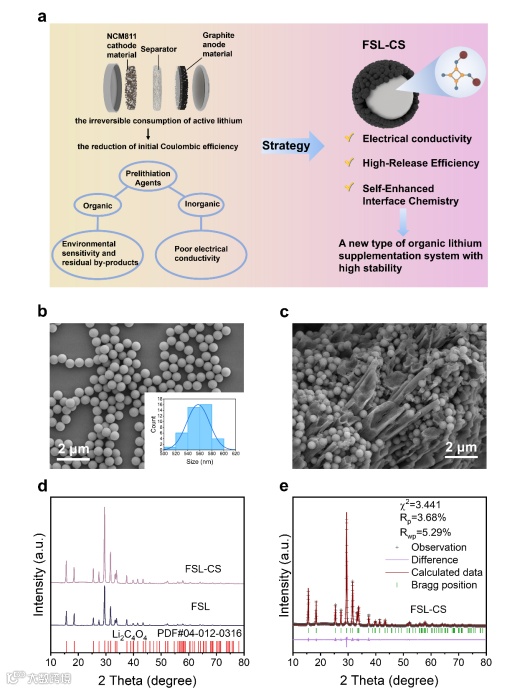

图1.形态和结构表征。a) 碳球复合方酸锂(FSL-CS)策略的设计概念图。b)导电碳球(CS)的FESEM图像。c) 方酸锂/碳球复合材料(FSL-CS)的FESEM图像。d)方酸锂材料(FSL)与方酸锂/碳球复合材料(FSL-CS)的X射线衍射(XRD)图谱。e)方酸锂/碳球复合材料(FSL-CS)的X射线衍射(XRD)图谱及精修结果。


要点二:关于方酸锂/碳球复合材料(FSL-CS)脱锂机制的研究

通过研究FSL以及FSL-CS的首圈,其补偿容量高达390.8 mAh·g-1,而未经改性的方酸锂材料仅释放出268.4 mAh·g-1。此外,FSL-CS的脱锂平台电压从原始材料的4.16 V明显降低至3.97 V,意味着其脱锂过程的动力学障碍显著减小。在整个首次充电过程中,FSL-CS贡献了约92%的总容量。充电完成后,几乎未观察到任何可逆的放电容量,说明FSL-CS在首次循环中已几乎完全反应、结构不可逆性变化明显,契合其一次性补锂剂的功能定位。电化学阻抗谱(EIS)分析进一步揭示了碳球复合对材料界面动力学的改善。通过非原位XRD技术对其前两圈循环过程中的结构演变进行了追踪分析。随充电电压升高,(200)、(001)、(111)和(220)晶面的衍射峰整体向高角度方向偏移,反映了脱锂诱导的晶格收缩行为。还通过原位拉曼光谱和非原位XPS分析FSL-CS脱锂过程中的分解路径、键态变化、锂脱嵌过程中的价态与化学环境演化。

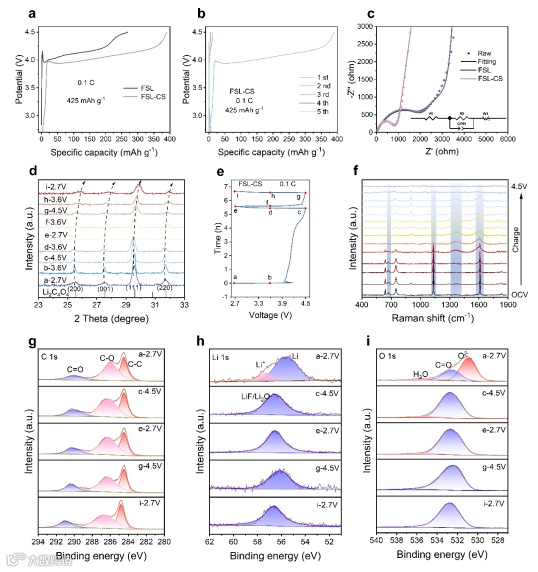

图2.关于方酸锂/碳球复合材料(FSL-CS)脱锂机制的研究。a)具有4.5V截止电压的FSL和FSL-CS的恒流充电曲线,充电倍率为0.1C,阐明了两种材料的容量贡献。b) 方酸锂/碳球复合材料(FSL-CS)在0.1C倍率下2.7-4.5V范围内前五圈循环的充放电曲线。c) 改性前的FSL与改性后的FSL-CS的Nyquist 图。d) 方酸锂/碳球复合材料(FSL-CS)在前两圈循环不同电位下的非原位XRD图谱。e)FSL-CS首次和第二次充放电曲线。f) 方酸锂/碳球复合材料(FSL-CS)首次充电到4.5V的原位拉曼光谱。方酸锂/碳球复合材料(FSL-CS)前两圈循环中g) C 1s、h) Li 1s以及i) O 1s的XPS谱图演变。


要点三:关于方酸锂/碳球复合材料(FSL-CS)反应路径的进一步研究

通过使用原位电化学质谱法(DEMS)对FSL-CS的前两圈充放电循环进行了详细研究以获取更准确的反应路径定量信息。结果表明,FSL-CS在首次循环过程中经历了部分不可逆分解,进一步验证了FSL-CS的不可逆释锂特性。场发射扫描电子显微镜图像显示,FSL-CS正极极片经过循环后表面形貌与循环前明显不同,这与FSL-CS在的第一次循环后经历了部分不可逆分解有关,气体的释放使材料形成了多孔结构,从而改变了极片的形貌。此外,通过原位阻抗谱的深度响应谱(DRT)分析结果,证明FSL-CS的结构在高电压下发生了显著的变化,气体的释放与材料的结构重构密切相关,并且有助于降低电荷转移阻抗,提高离子传输效率。

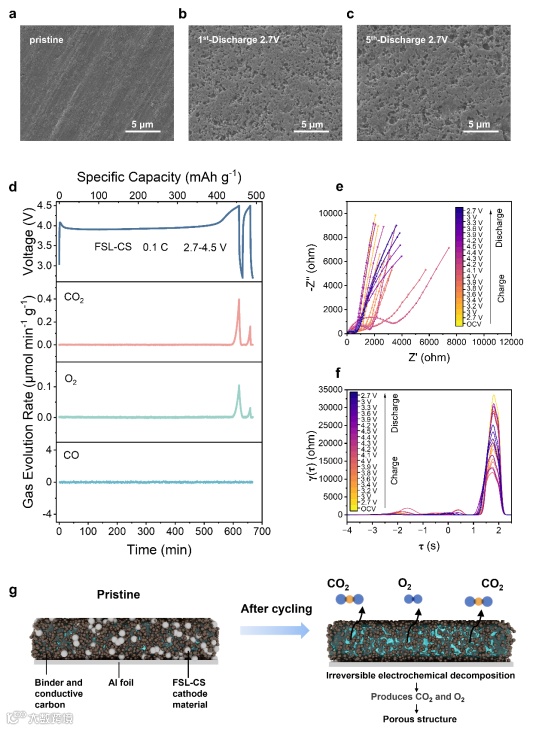

图3. 关于方酸锂/碳球复合材料(FSL-CS)反应路径的进一步研究。FSL-CS正极极片循环前和在0.1C倍率下2.7-4.5 V范围内循环不同圈数后正极表面FESEM照片:(a) 循环前;(b) 循环一圈;(c) 循环五圈。d) 在首次及第二次循环(2.7 - 4.5V)期间(充放电倍率为0.1C),从方酸锂/碳球复合材料(FSL-CS)中收集的原位 DEMS。e) 方酸锂/碳球复合材料(FSL-CS)在首次循环(2.7 - 4.5V)期间的原位Nyquist 图。f) FSL-CS原位Nyquist 图的DRT演化。g) 循环前后的FSL-CS正极示意图,显示了预锂化添加剂分解产气对正极形貌的影响。


要点四:关于存储动力学的研究

通过EIS与GITT联用技术揭示了FSL-CS对界面反应动力学的调控作用,表明FSL-CS有助于提高离子传输速率和电化学性能。利用CV曲线分析证明FSL-CS通过表面功能化修饰增强了NCM811的快速电荷存储能力,为高倍率性能提供理论基础。通过密度泛函理论计算(DFT),以获得FSL-CS的结构演化和锂迁移行为的原子水平见解,FSL-CS的界面能量梯度设计实现了高效的锂释放和插入,为其优越的性能提供了理论和实验证据。

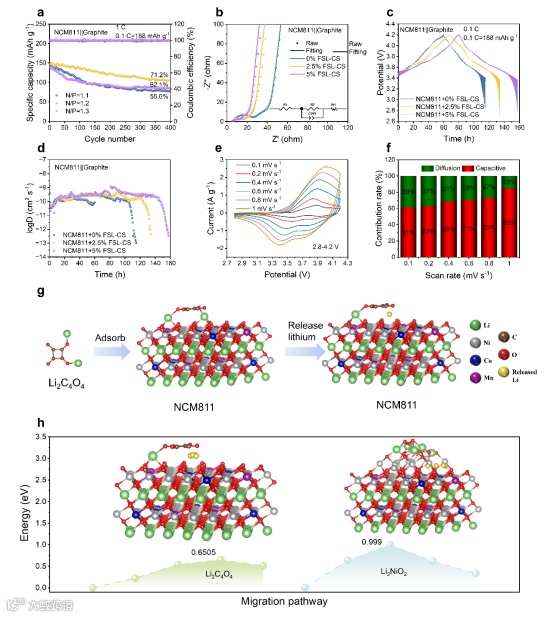

图4. 关于存储动力学的研究。a) NCM811||Graphite全电池在不同N/P下的1C时的循环性能。b) 全电池中NCM811添加0%、2.5%以及5%FSL-CS对应的Nyquist 图。c) 全电池中NCM811添加0%、2.5%以及5%FSL-CS对应的GITT曲线。d)通过GITT数据计算得到的离子扩散系数值。e)NCM811添加5%FSL-CS的全电池在扫描速率为0.1 至 1.0 mV s−1 范围内的循环伏安曲线。f) NCM811添加5%FSL-CS的全电池在不同扫描速率下电容控制过程和扩散控制过程的贡献率。g) 方酸锂脱锂并迁移到NCM811表面的结构演化过程。h) 锂离子迁移能垒对比图。


要点五:FSL-CS预锂化剂含量对NCM811正极循环稳定性的调控机制

场发射扫描电镜结果显示,添加5% FSL-CS的正极在50次循环后仍保持结构完整性,而未改性正极出现表面坍塌,表明FSL-CS有效抑制了循环过程中的结构退化。这种优化的多孔结构不仅增强电极/电解质界面接触,提升锂离子传输动力学,还有效缓解循环引起的机械应力,与电化学阻抗谱所显示的电荷转移电阻降低相一致。此外,XPS深度分析进一步揭示了FSL-CS对正极-电解质界面(CEI)的调控作用。随FSL-CS含量增加,LiF生成量显著提升,这源于其分解产物催化LiPF6分解释氟机制。同时,C 1s和O 1s谱证实形成了ROCO2Li等柔性有机组分,与LiF共同构建梯度有机-无机复合CEI层。该复合界面不仅提高离子电导率,还增强CEI机械适应性,有效抑制电解质持续分解和电极材料应变。

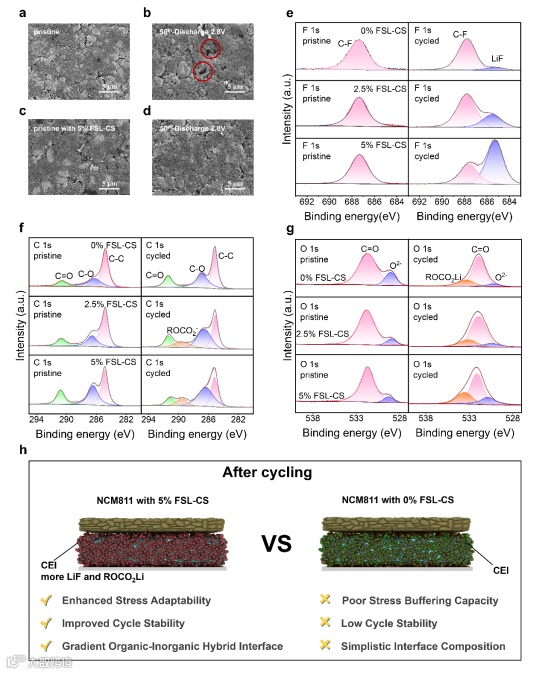

图5. NCM811正极循环前和循环五十圈后的表面FESEM照片:(a) 循环前;(b) 循环50圈后;NCM811+5% FSL-CS正极循环前和循环五十圈后的表面FESEM照片:(c) 循环前;(d) 循环50圈后。加入0 %、2.5 %以及5 %FSL-C添加剂的NCM811||Graphite扣式全电池循环五十圈后正极极片的XPS谱图:(e) F 1s;(f) C 1s;(g) O 1s。h) 加入0%以及5%FSL-CS添加剂的NCM811循环五十圈后的正极示意图,显示了补锂剂对正极形成CEI层的影响。


要点六:NCM811||Graphite全电池及软包电池的电化学性能

系统评估了不同添加量FSL-CS预锂化剂对NCM811‖Graphite全电池循环稳定性的影响。在0.33C倍率下循环200周后,空白组电池容量保持率仅为73.7%(123.0 mAh·g-1),而添加2.5%和5% FSL-CS的电池分别提升至79.3%(139.9 mAh·g-1)和84.7%(156.6 mAh·g-1),表现出明显的性能改善。在1C高倍率下,5% FSL-CS改性电池循环400周后仍保持87.3%的容量(140.9 mAh·g-1),显著优于对照组及低添加量组。倍率性能测试表明,添加5% FSL-CS的电池在2C下放电容量达154.4 mAh·g-1,较空白组提升11.2%,这归因于FSL-CS分解产物优化了电极-电解质界面的离子传输通道,同时预锂化效应有效缓解了高倍率循环过程中的浓度极化。为进一步验证其应用潜力,制备了NCM811+5% FSL-CS‖石墨软包电池(活性物质负载量23.72 mg·cm-2)。在0.33C(2.8-4.2 V)条件下循环1000周后,容量保持率达70.2%,初始放电容量为158.6 mAh·g-1,末期仍保持111.2 mAh·g-1,证实了其优异的循环稳定性。电压曲线分析表明,FSL-CS有效抑制了界面阻抗增长,从而提升循环稳定性。与已报道的预锂化剂(如Li2CO3、Li5FeO4等)相比,5% FSL-CS改性的全电池在高、低倍率下均表现出更优异的容量保持率和长期循环性能。

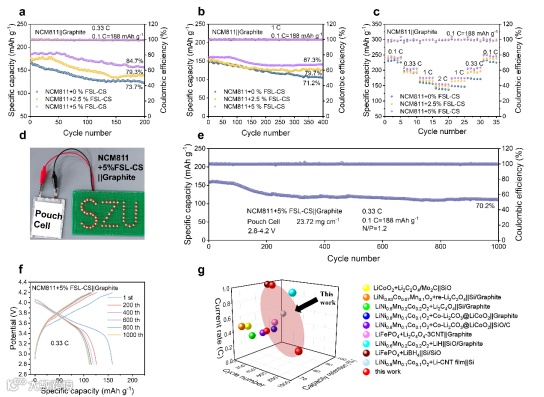

图6. 电化学性能测试。a) 加入0%、2.5%以及5%FSL-C添加剂的NCM811||Graphite扣式全电池在0.33C下的循环性能。b) 加入0%、2.5%以及5%FSL-C添加剂的NCM811||Graphite扣式全电池在1C下的循环性能。c) 加入0%、2.5%以及5%FSL-C添加剂的NCM811||Graphite扣式全电池的倍率性能。d) NCM811+5% FSL-CS||Graphite软包电池的光学图像。e) NCM811+5% FSL-CS||Graphite软包电池在1C 电流倍率下 1000 次循环的循环性能。f)NCM811+5% FSL-CS||Graphite软包电池在1C 电流倍率下 1000 次循环对应每 200 次循环的充放电曲线。g) 本工作与先前报道的不同正极材料添加不同补锂剂在不同电流密度下的性能和容量保持率对比。



科学材料站

文 章 链 接


A prelithiation pathway with high-release efficiency and self-enhanced interface chemistry to achieve stable Li-ion full cells

https://doi.org/10.1016/j.cej.2025.168233



科学材料站

通 讯 作 者 简 介


张培新,深圳大学化学与环境工程学院二级教授,先后主持国家自然科学基金、国家重点研发计划项目子课题、广东省自然科学基金等40多项课题。获省级科学技术奖二等奖4项、三等奖3项,获国家发明专利授权16件,出版专著2部,发表论文320多篇,包括Chem. Soc. Rev., Angew. Chem. Int. Ed., Adv. Mater., Adv. Energy Mater., Adv. Funct. Mater.等国际知名期刊。


马定涛,深圳大学化学与环境工程学院助理教授/特聘副研究员,先后主持国家/省/市级科研项目6项。获广东省与深圳市级自然科学奖二等奖3项,发表SCI论文近90篇,包括Nat. Commun., Agnew. Chem., Adv. Mater., Energy Environ. Sci.等,总被引5100余次。担任Chinese Chemical Letters、Renewables、Carbon Neutralization与Energy Lab青年编委,Nature Nanotechnology等国际期刊审稿人。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
