大数跨境

上理工&上海大学&福州大学,Angew.: 竞争吸附驱动快离子导骨架实现无枝晶Li/K电池

上理工&上海大学&福州大学,Angew.: 竞争吸附驱动快离子导骨架实现无枝晶Li/K电池 科学材料站
2025-08-06
0
导读:上理工窦世学院士、吴超教授、姜金龙博士&上海大学蒋永、赵兵研究员&福州大学张久俊院士: 竞争吸附驱动快离子导骨架实现无枝晶Li/K电池



科学材料站

文 章 信 息


基于竞争吸附调控的快速离子导电基底用于无枝晶锂/钾金属电池

第一作者:姜金龙

通讯作者:吴超*,蒋永*,张久俊*

单位:上海理工大学,上海大学,福州大学


科学材料站

研 究 背 景


随着电动交通工具的快速发展,传统锂离子电池在满足长续航需求方面逐渐显现不足。锂金属因其卓越的理论容量(3860 mAh g-1)和最负的电化学电位(−3.04 V vs 标准氢电极)被视为下一代高能量密度电池的有力候选者。然而,锂金属在电化学循环过程中,尤其是在锂沉积过程中,常出现不均匀沉积和枝晶生长的问题,这不仅降低了电池的库伦效率(CE),也带来安全隐患。为了解决这些问题,研究者们提出了通过优化电极基底的表面特性、提高亲锂性,并结合三维结构设计来抑制枝晶的生长,从而提升锂金属电池的性能和安全性。



科学材料站

文 章 简 介


近日,上海理工大学吴超教授、姜金龙博士团队联合上海大学蒋永研究员团队,提出了一种创新性的竞争吸附驱动快速离子导电骨架,利用Li15Si4/Li3N微米棒构建双相界面(LSLN)。通过密度泛函理论(DFT)计算与分子动力学(MD)模拟表明,该双相结构能够与锂离子形成竞争关系,对溶剂分子及溶剂化鞘层中的阴离子产生竞争性吸附,显著降低Li+去溶剂化能垒,加速锂离子的扩散与迁移,从而有效缓解局部Li+堆积,抑制锂枝晶生长。基于该支架组装的对称电池在1 mA cm-2条件下实现了超过5000小时的超长循环寿命,且过电位仅为13 mV;与LiFePO4正极配对的全电池在5 C倍率下循环2000次后,容量几乎无衰减。该工作为锂金属电极结构设计提供了新思路,研究成果发表于国际顶级期刊《Angewandte Chemie International Edition》,姜金龙博士为论文第一作者

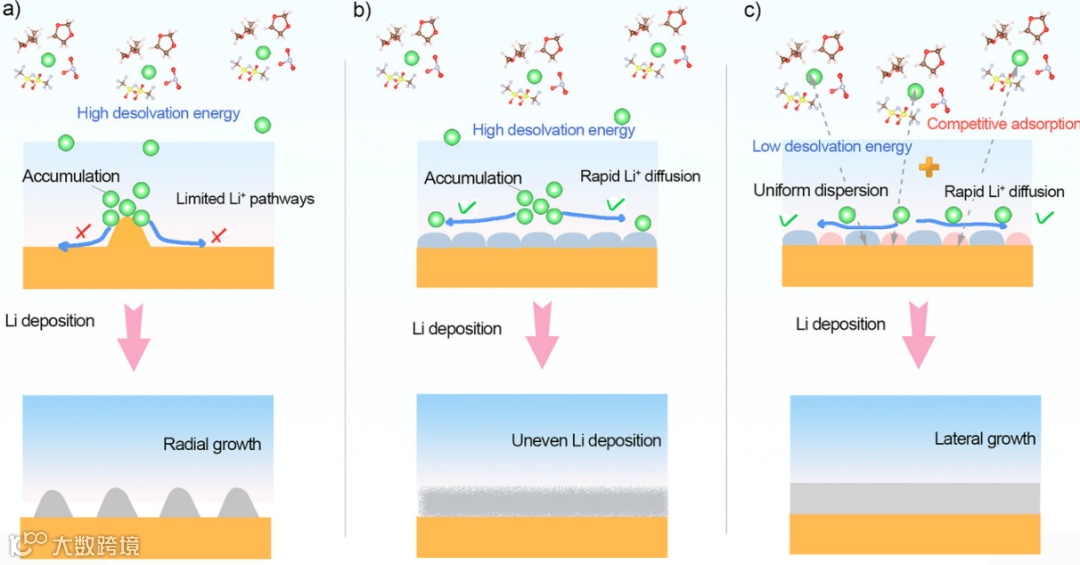

图1. 导电基底、离子导电基底及具备竞争吸附特性的基底上锂离子沉积机制的示意图。



科学材料站

本 文 要 点


要点一:竞争吸附驱动的高效锂沉积

为深入探究LSLN支架促进均匀锂沉积的动力学本质,研究团队采用密度泛函理论(DFT)计算和分子动力学(MD)模拟进行系统分析。结果显示,Li15Si4与Li3N均展现出良好的亲锂特性,其中Li15Si4(LS)不同晶面上的Li+吸附能远低于Cu基底,表明其对锂离子的捕获能力更强,有利于实现均匀成核与沉积。同时,Li3N作为高效锂离子导体,对溶剂分子的吸附作用显著,可降低Li+脱溶剂化能垒,加速脱溶剂化过程。进一步对比Cu、Li15Si4与Li3N复合支架(LSLN)的脱溶剂能垒发现,LSLN整体能垒较Cu基底低约33%,意味着其能够显著提升Li+脱溶剂速率,减少界面离子堆积,进而有效抑制枝晶生长,实现更均匀的锂沉积。电化学测试结果同样表明,LSLN电极具有更高的交换电流密度和更低的界面阻抗,验证了其提供快速离子传输通道的优势,并在长循环条件下保持优异稳定性。本研究证明,通过调控溶剂与支架材料间的竞争吸附效应,可有效改善锂沉积均匀性,为构建无枝晶锂金属电池提供了新策略。

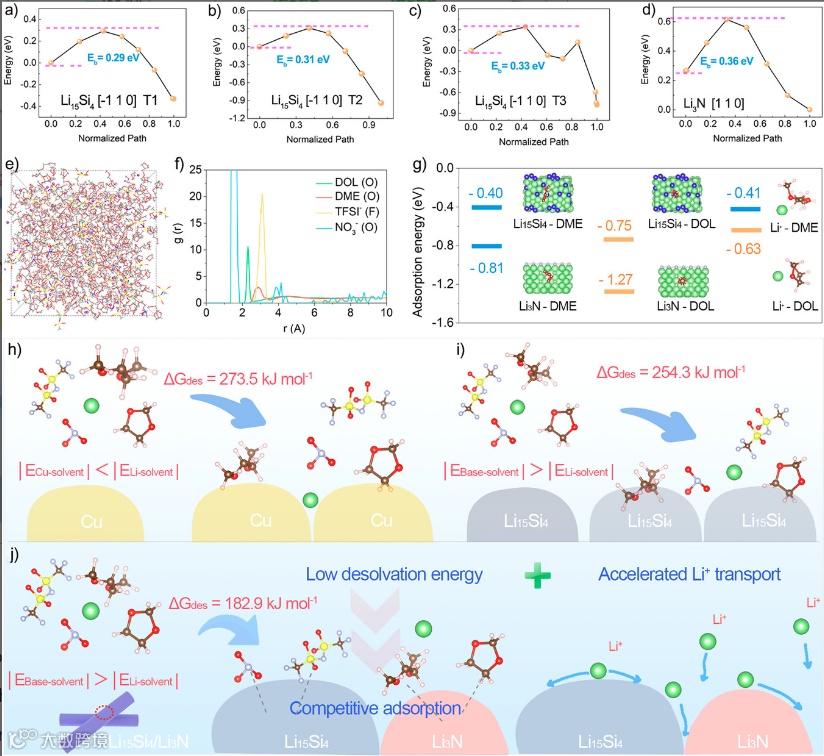

图2. a)–c) Li15Si4的[−110]晶面上Li+的迁移路径曲线,d) Li3N的[110]晶面上Li+的迁移路径曲线及对应的迁移能垒;e)、f) 电解液(1 M LiTFSI与2% LiNO3在DME和DOL中的溶剂化结构模型及对应的径向分布函数;g) DME和DOL在不同组分上的吸附能;h) Cu基底、i) Li15Si4基底和j) LSLN复合基底上Li+的脱溶剂过程示意图及对应的脱溶剂能垒。


要点二:抑制枝晶生长与提升循环稳定性的创新设计

为进一步揭示LSLN支架在锂沉积过程中的调控作用,研究团队结合相场模拟与电化学测试对不同电极的沉积行为进行了对比分析。结果表明,Cu电极因表面电场分布不均,导致局部Li⁺富集并诱发枝晶生长,从而引起电池性能退化;LS电极虽具备较好的离子导电特性,但受限于较高的脱溶剂化能垒,沉积过程仍不均匀,无法有效避免枝晶产生。相比之下,LSLN电极依托其构建的高效离子扩散网络,可实现电场与离子流的均匀分布,显著提升锂成核与生长的均匀性,有效抑制枝晶形成。电化学测试显示,LSLN电极在长时间循环中展现出优异稳定性,5000小时内过电位始终维持在13 mV左右,且循环电压曲线平稳无波动,表现出高度可逆性与优异寿命性能。同时,在高电流密度条件下,LSLN电极的库伦效率(CE)仍保持稳定并优于Cu和LS电极。表面形貌观察进一步证实,经过50次循环后,LSLN电极依然能够维持平整、致密的锂沉积层,而Cu及LS电极则出现明显枝晶或结构坍塌,凸显了LSLN电极在抑制枝晶生长和保持界面稳定性方面的显著优势。

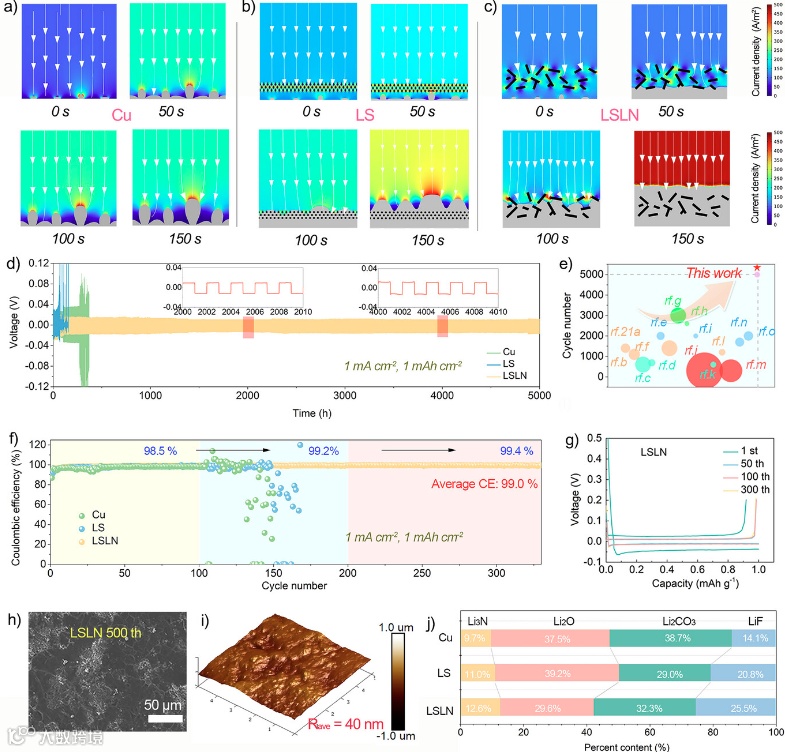

图3. a) Cu基底、b) LS基底和c) LSLN基底上Li+沉积过程中的电流密度,通过COMSOL模拟得到;d) 不同基底的对称电池在1 mA cm-2和1 mAh cm-2下的循环性能曲线;e) 与已报道文献的循环性能对比,其中圆圈区域表示过电位;f) 不同基底上Li+沉积的库伦效率(CE)在1 mA cm-2和1 mAh cm-2下的曲线;g) 对应的详细曲线;h) LSLN电极在500次循环后的扫描电子显微镜(SEM)图像;i) LSLN电极在50次循环后的表面粗糙度;j) 不同电极中无机组分的含量。


要点三:基于竞争吸附机制的钾金属电池高效沉积与稳定性能

为验证快速离子传输支架及竞争吸附机制在钾金属电池中的可行性,研究团队将Si3N4微米棒引入体系,构建了KSi/K3N(KSKN)复合基底,并结合DFT计算对K+在不同基底上的扩散能垒与吸附行为进行了系统分析。结果显示,KSKN基底兼具优异的亲钾特性和高效的K+传输能力,可显著降低K+的脱溶剂化能垒,有效抑制钾金属的无序径向生长并促进均匀成核沉积。在电化学性能测试中,KSKN电极展现出出色的循环稳定性,半电池在长达1500小时运行中维持低过电位,全电池在800次循环后仍能保持95%的容量。该研究表明,KSKN支架在钾金属电池中的应用潜力巨大,为开发高能量密度、低成本的下一代储能体系提供了重要参考。

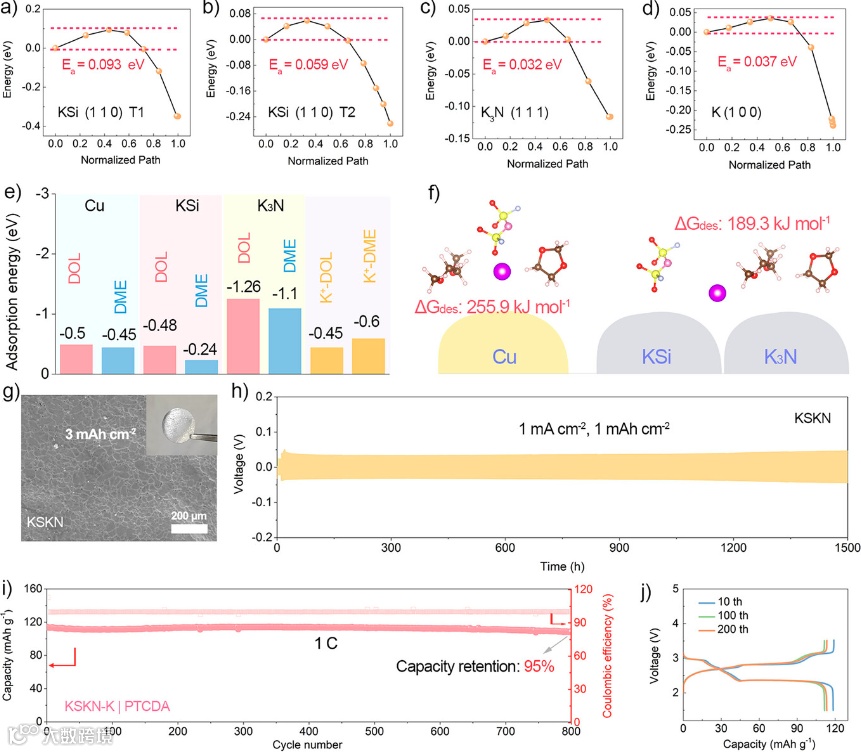

图4. a) 和 b) KSi基底的[110]晶面上K+的迁移路径曲线及对应的迁移能垒;c) K3N基底的[111]晶面上K+的迁移路径曲线;d) K金属的[100]晶面上K+的迁移路径曲线;e) DME和DOL在不同基底上的吸附能比较;f) K+在Cu基底和KSKN基底上的脱溶剂过程示意图及对应的脱溶剂能垒;g) 在KSKN基底上沉积的3 mAh cm-2 K金属的扫描电子显微镜(SEM)图像;h) 不同基底的对称电池在1 mA cm-2和1 mAh cm-2下的循环性能曲线;i)、j) 匹配PTCDA正极的全电池在1 C下的循环性能曲线及对应的充放电曲线。


要点四:结论

总之,成功构建了一种基于Li15Si4/Li3N微米棒的竞争吸附驱动的快速离子导电支架。DFT计算表明,Li15Si4和Li3N能够有效与Li+竞争吸附DOL和DME,从而显著降低脱溶剂能垒。脱溶剂能的降低缓解了局部Li+积聚,这一现象是抑制枝晶生长的关键因素。得益于强亲锂性和高离子导电性,这种双相支架有效促进了界面Li+的快速再分布,从而促进了均匀和外延式的锂沉积。由此组装的对称电池在5000小时以上的循环中展现了出色的稳定性,过电位低至13 mV。与LiFePO4正极配对的全电池在5 C倍率下经过2000次循环后,容量保持率达到107%。此外,基于K金属的KSKN支架对称电池在1500小时的循环中也表现出良好的稳定性。这一竞争吸附机制的揭示为碱金属电池中多功能复合支架的理性设计开辟了新的思路。



科学材料站

文 章 链 接


Jinlong Jiang, Jinshuang Liu, Xiaoyang Zheng, Laiquan Li, Jiawen Huang, Yuqin Wang, Shuo Guo, Ying Zhang, Xianzhong Yang, Jiayun Wen, Bing Zhao, Yong Jiang*, Xueliang Sun, Jiujun Zhang*, Chao Wu*, Shixue Dou. Tailoring a Fast Ion-Conducting Substrate with Competitive Adsorption for Dendrite-Free Lithium/Potassium Metal Batteries. Angewandte Chemie International Edition, 2025, e202510178.

https://onlinelibrary.wiley.com/doi/10.1002/ange.202510178



科学材料站

通 讯 作 者 简 介


吴超,现为上海理工大学教授、博士生导师。博士毕业于上海交通大学,其后在德国马普固体研究所和澳大利亚伍伦贡大学开展钠离子电池的博士后研究;2017年后组建独立研究小组,围绕高比能金属电池关键挑战展开系统的研究,以第一作者和通讯作者在Angew. Chem., Adv. Mater., Chem. Soc. Rev., Energy Environ. Sci., Adv. Energy Mater., Nano Lett., ACS Nano, Adv. Funct. Mater., Nano Energy, Energy Storage Mater., InfoMat, eScience等国际权威期刊发表论文近50篇。


蒋永,上海大学环境与化学工程学院,研究员、博士生导师。作为负责人承担国家自然科学基金面上项目、青年项目,上海市科委能源与海洋重大项目,上海市科委技术标准专项,上海市教委联盟计划,重大横向等多项课题研究。以第一作者或通讯作者在Angewandte Chemie International Edition(2篇), Advanced Materials (1篇), Advanced Energy Materials (3篇), Advanced Functional Materials (2篇), Energy Storage Materials (4篇), Nano Energy (5篇), Applied Catalysis B, ACS Nano等国际知名期刊发表SCI研究论文120余篇,ESI高被引论文8篇,累计被引4500余次,获授权国家发明专利19项。已培养的研究生中,多人获得国家奖学金、上海市优秀学生、优秀毕业生等荣誉。


张久俊教授:中国工程院外籍院士、加拿大皇家科学院院士、加拿大工程院院士、加拿大工程研究院院士、中国化学会会士、国际电化学学会会士、英国皇家化学会会士、国际先进材料协会会士、国际电化学能源科学院(IAOEES)主席、中国内燃机学会常务理事兼燃料电池发动机分会主任委员,现任福州大学教授、博导,福州大学材料科学与工程学院院长、福州大学新能源材料与工程研究院院长。张教授长期从事电化学能源存储和转换及其材料的研究和产业化应用开发,包括燃料电池、高比能二次电池、超级电容器、CO2电化学还原和水电解等。至今已发表论文及科技报告850余篇,编著书30本,书章节47篇,被引用93000多次(H-Index为133)。目前是Springer-nature《Electrochemical Energy Reviews》SCI期刊主编、CRC Press《Electrochemical Energy Storage and Conversion》丛书主编、KeAi Publishing《Green Energy & Environment》SCI期刊副主编、中国工程院院刊《Frontiers In Energy》期刊副主编、中国化学化工出版社大型丛书《电化学能源储存和转换》及《氢能技术》主编及多个国际期刊的编委。



科学材料站

第 一 作 者 简 介


姜金龙博士于2023年毕业于上海大学,师从张久俊院士、蒋永研究员及赵兵研究员。自2024年1月起,在上海理工大学开展博士后研究工作,合作导师为窦世学院士和吴超教授。其主要研究方向包括钠金属电池电解液设计与固态电解质开发。期间获得上海市超级博士后和国家博士后研究人员计划资助,主持博士后面上项目及上海市面上项目等多项科研课题。迄今共发表SCI论文26篇,其中以第一作者身份在Angew. Chem. Int. Ed.、Adv. Energy Mater.、Adv. Funct. Mater.、Energy Storage Mater.、Nano Energy、Small、ACS AMI等国际知名期刊发表学术论文10篇。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 9163
粉丝 0
科学材料站
总阅读9.0k
粉丝0
内容9.2k
