科学材料站
文 章 信 息
富锂锰基层状氧化物LMO正极的理论容量超过350 mAh/g,是下一代高能锂离子电池用正极材料之一。不过,它也有一个问题:在反复的充放电过程中,其晶格中的氧原子会不可逆地逃逸,导致结构如沙堡般坍塌,电池容量迅速衰减。
近期,一项发表于《Advanced Functional Materials》的研究带来了相关的解决方案。这是由上海交通大学黄富强联合牛津大学科研团队,首次将一种名为玻璃陶瓷的材料应用于LMO正极表面,解决了LMO不稳定性的问题,让电池高容量与长寿命得以兼得。
科学材料站
本 文 要 点
1. 高能正极LMO
我们首先来了解LMO材料面临的困境。LMO材料通常被表述为 xLi₂MnO₃·(1-x)LiTMO₂,可以理解为两种结构的复合体。其中,LiTMO2(TM为过渡金属,)负责提供基础容量,而Li2MnO3则在高压下可以通过激活晶格氧参与氧化还原反应,贡献额外的容量。这正是LMO能量密度远超普通钴酸锂或磷酸铁锂的原因。
但是,当氧离子被激活贡献电子后,它变得极不稳定,容易结合生成氧气分子并从晶格中逃逸。这一过程会引发一系列问题:
1)结构坍塌:氧的流失在晶格中留下空位,导致过渡金属(如锰)离子迁移至锂层,阻塞锂离子扩散通道。
2)界面失控:逃逸的氧气会氧化电解液,在正极表面形成不稳定、过厚的界面膜,增加阻抗。
3)颗粒粉化:充放电过程中巨大的体积变化,会因氧流失而加剧,使正极颗粒产生裂纹,暴露出新的表面与电解液反应,加速失效。
传统的表面包覆策略,如使用氧化物、磷酸盐等,虽然能提供一定保护,但离子导电性差,且无法适应充放电过程中的体积变化,容易开裂失效,无法根治问题。
2. 玻璃陶瓷
研究团队将目光投向了玻璃陶瓷这一材料体系。玻璃陶瓷,既非纯粹的玻璃非晶态,也非完全的陶瓷晶态,而是两者在微观上的结合。它继承了玻璃的韧性,塑性变形能力和陶瓷的硬度与稳定性。

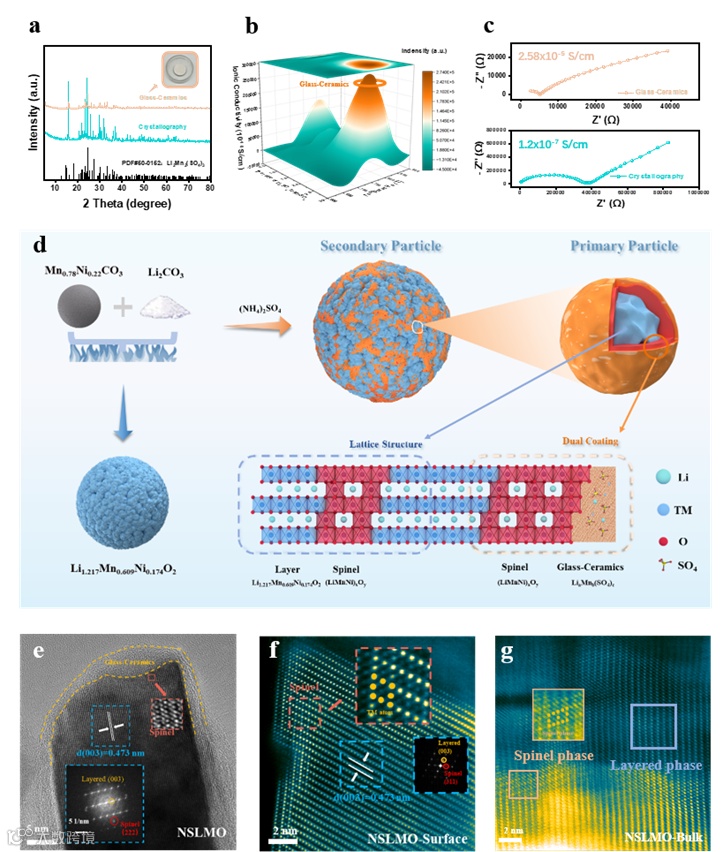

研究团队通过控制硫酸铵的用量和处理温度,在LMO正极颗粒表面原位生成了一层独特的 Li₂Mn₂(SO₄)₃玻璃陶瓷,LMS-GC。这层保护层具有双重保护机制:
1)高速离子通道
研究发现,LMS-GC的离子电导率高达 2.58 × 10⁻⁵ S/cm,是其完全结晶状态的200倍!玻璃相中的原子排列无序,形成了更宽敞的离子迁移通道,其晶界处的能垒远低于规整的晶体内部,如同为锂离子修建了四通八达的高速通道,确保了充放电过程中离子的快速通行,降低了电池极化。
2)塑性缓冲层
原子力显微镜AFM测试证实,LMS-GC具有更低的弹性模量,意味着它更软,更具韧性。在LMO颗粒因锂离子脱嵌而反复膨胀收缩时,这层柔软的保护层能通过自身的微小形变来吸收和分散应力,而不是将应力硬碰硬地传递到内部脆弱的层状结构上。这有效抑制了颗粒裂纹的产生和扩展,保持了电极结构的完整性。
3. 体相加固与性能提升

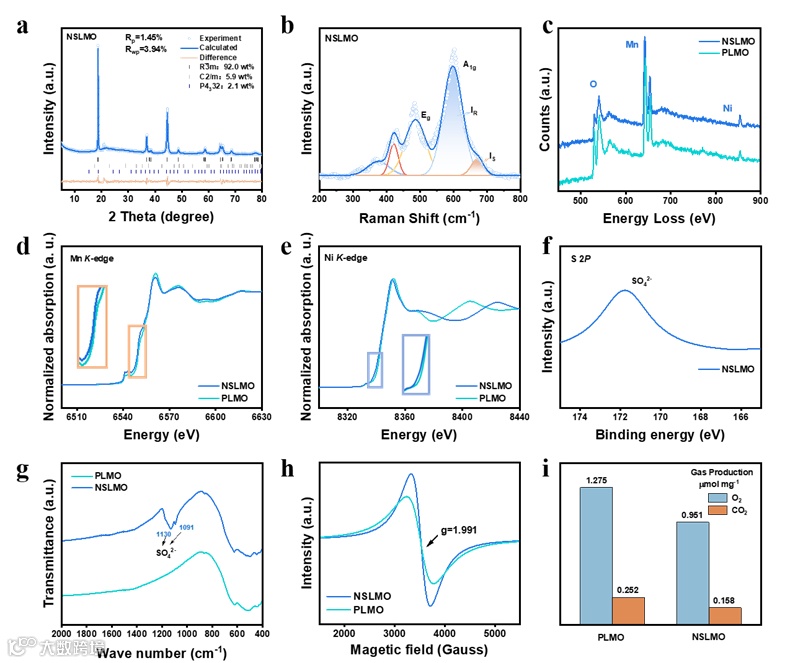

这项研究对LMO表面处理过程同时触发了体相的结构优化,在LMO内部均匀地杂化了少量尖晶石相。理论计算表明,尖晶石结构中氧空位的形成能1.67 eV远高于层状结构0.89 eV,意味着氧原子被更牢固地“锁”在晶格中,难以逃逸。
LMS-GC与体相尖晶石杂化结构,构成了坚固的双重防御体系:表面层抵御电解质腐蚀、管理应力、提供高速离子通道;体相尖晶石则加固晶格,从源头上抑制氧流失。这种协同效应在电化学性能上得到了淋漓尽致的体现:

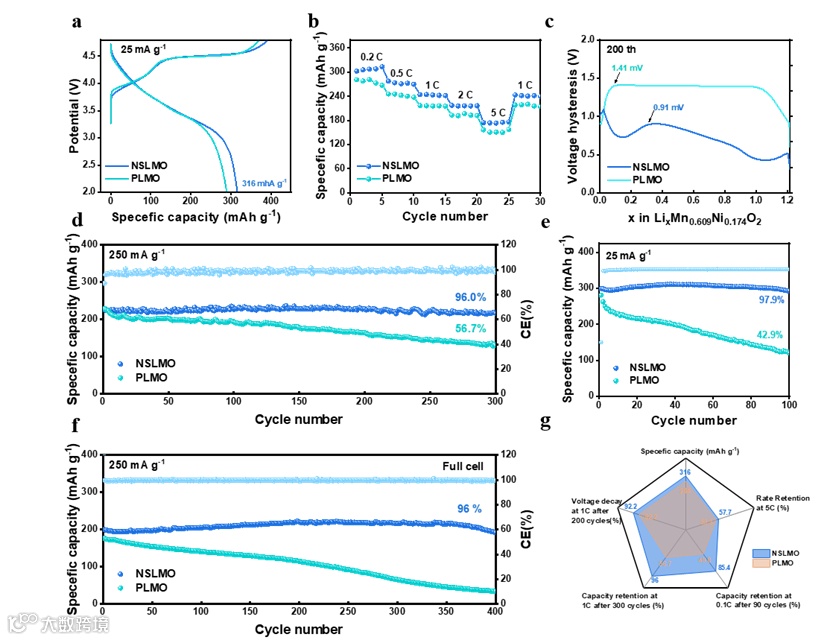

超高容量:改性后的正极NSLMO在0.1C倍率下,首次放电容量高达316 mAh/g,展现出其高能量密度的本色。
超长寿命:在更严苛的1C倍率下循环300次后,容量保持率惊人地达到96.0%;在0.1C下循环100次,保持率也高达97.9%。
卓越倍率:在5C的高倍率下,仍能释放出174 mAh/g的容量,证明其离子传输动力学得到极大改善。
4. 微观表征
LMO电池性能的提升源于微观结构的稳定。通过一系列先进的原位表征技术,研究人员见证了这层玻璃陶瓷的保护作用。

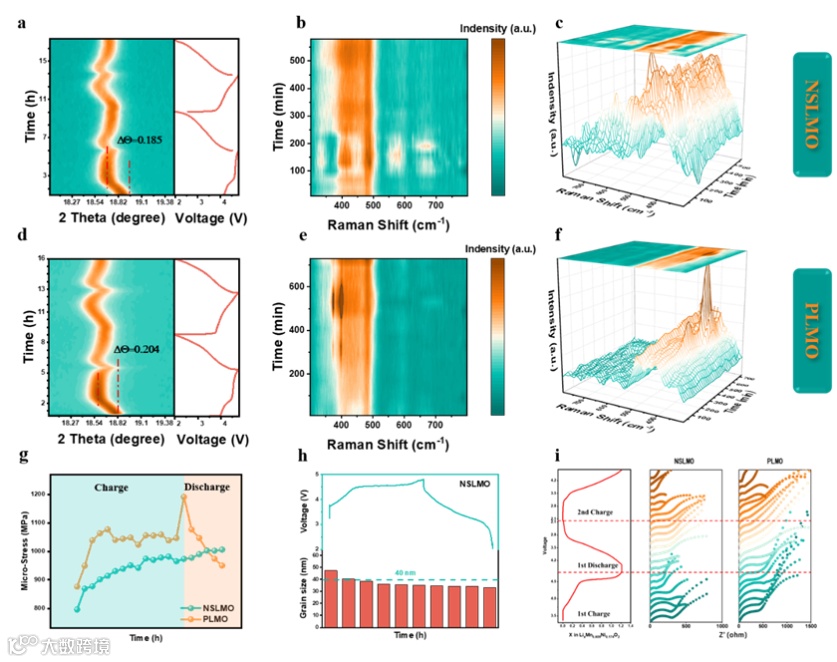

原位XRD和拉曼光谱实时记录了材料在充放电过程中的结构变化。结果显示,NSLMO的特征峰位移幅度远小于未改性的样品,说明其层状骨架的膨胀收缩被有效抑制,结构波动更小,更加稳定。

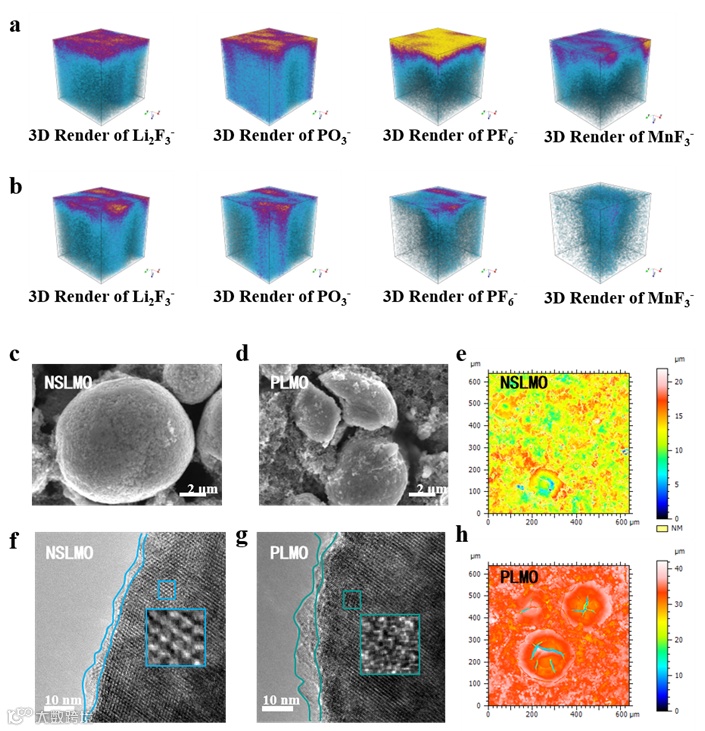

循环后的电极形貌对比:未改性的LMO颗粒在经过200次循环后,表面布满了龟裂;而披覆了玻璃陶瓷的NSLMO颗粒,则依然保持着完好的球形,仅有少量缺陷。高分辨透射电镜TEM进一步揭示,NSLMO表面形成了一层薄而致密的CEI膜,内部层状结构清晰可见;而对比样则出现了严重的非晶化和岩盐相退化。
科学材料站
文 章 链 接
Title: Glass-Ceramics Surface Engineering of Lithium-Rich Layered Oxide Cathodes Toward High Capacity and High StabilityAuthor: Guochang Huang, Mingzhi Cai, Shiyu Zhang, Hui Bi*, Fuqiang Huang*, .et al.
DOI: 10.1002/adfm.202522752
科学材料站
通 讯 作 者 简 介
黄富强,上海交通大学讲席教授,入选国家高层次人才计划,中国化学会会士。现任中国化学会能源化学专委会主任、交大未来材料创制中心主任、能源物质研究所所长和极端能源教育部重点实验室主任等职。1996-2004年间先后在美国密西根大学、西北大学、宾夕法尼亚大学、西门子集团OSI公司等从事科学研究与技术研发,2004年海外人才引进加入中国科学院上海硅酸盐研究所,2023年全职加入上海交通大学材料学院。长期从事无机固体化学、能量转换材料与器件研究,提出“双结构功能区”等理论模型,建立材料精准制备新范式,研制“双100”双高储能器件和超高比能电池等成果,攻克储能技术瓶颈并实现产业化。主持国家重点研发计划、科技部973和863项目、国家自然科学基金委重大研究计划等项目课题40余项。以第一/通讯作者发表论文700余篇(含Science2篇、Nature子刊20余篇),H指数106,他引46000余次,多次入选全球高被引科学家;获授权发明专利200余项(国外22项),成果入选国家“十三五”科技创新成就展、中国科协“科创中国”先导技术材料十强。以第一完成人获国家自然科学二等奖1项(2017年)、上海市自然科学一等奖2项(2016、2019年)及上海市技术发明一等奖1项(2024年)。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
