科学材料站
文 章 信 息
氟基/酚基双杂化MOF实现高压固态锂金属电池的三重增效
第一作者:肖怡娴
通讯作者:胡威*
单位:北京科技大学
科学材料站
研 究 背 景
固态锂金属电池(SS-LMBs)因其高能量密度和高安全性被视为下一代储能技术的有力竞争者。然而,其商业化进程目前受到离子电导率低、界面稳定性差以及锂枝晶穿透等问题的严重制约。特别是面向4.6 V高电压的正极材料(如NCM811)在循环过程中易发生界面副反应和结构退化,导致容量快速衰减和电池失效。开发能够同时实现高效离子传输、稳定电极界面并抑制锂枝晶的固态电解质,是推动高电压固态电池发展的关键挑战。
科学材料站
文 章 简 介
近日,北京科技大学胡威研究员与北京大学杨槐教授团队合作,提出了一种氟基(F)和酚基(Ar–OH)双杂化ZIF-8增强的PVDF-HFP基复合固态电解质(CSSE),通过“自由基清除—离子传输调节—界面稳定”的三重协同增强效应,成功构筑了高性能、耐高电压的固态锂金属电池。该电解质(F&OH-ZIF-8@PVH)在室温下实现了6.7×10⁻4 S·cm⁻¹的高离子电导率(Ea = 0.19 eV)和超过5 V的电化学稳定窗口。基于该电解质的NCM811‖Li电池在4.6 V高电压下,1C倍率首次放电容量高达177 mAh·g⁻¹,300次循环后容量保持率仍达76%。该工作以"Triple Enhancement Effect of Fluoro and Phenol Dual-hybrid MOF in High-Voltage Solid-state Lithium Metal Batteries"为题发表在国际顶尖期刊《Advanced Energy Materials》上。

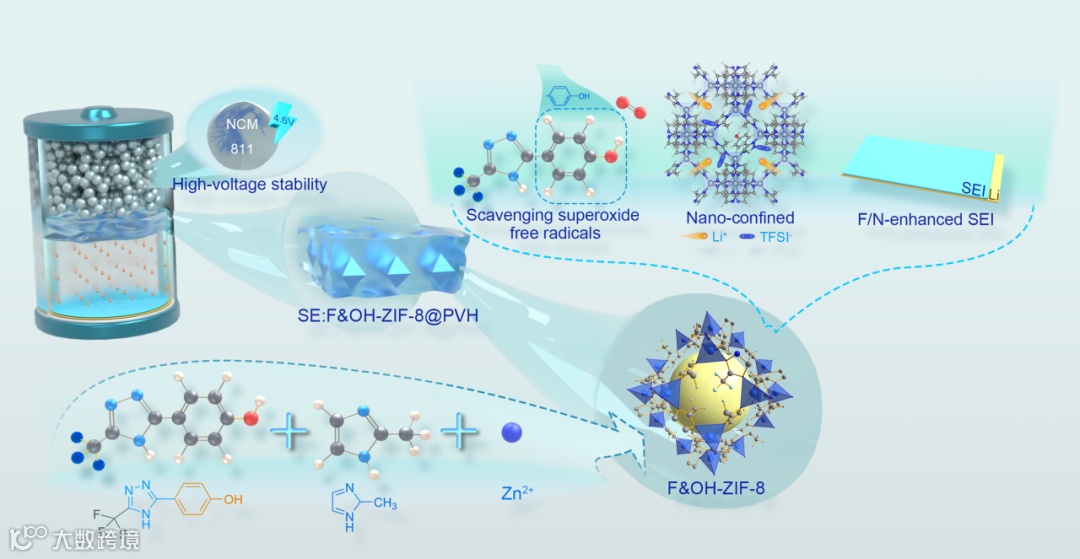

图 1. 氟基/酚基双杂化MOF在高电压固态锂金属电池中的构建与增强机制示意图。该三重协同增强效应包括:Ar–OH基团清除超氧自由基 (O2⁻·), 三唑-Zn位点选择性吸附TFSI⁻提升锂离子迁移数以及三氟甲基优先分解形成富含LiF/Li3N的稳定SEI层。
科学材料站
本 文 要 点
研究团队通过将设计合成的含氟和酚羟基的双功能配体(F&OH-L)引入ZIF-8体系,成功制备了双杂化MOF材料(F&OH-ZIF-8)。该材料在保持ZIF-8高比表面积和规整孔道结构的同时,引入了三种关键功能基团(图1)。其协同作用机制如下:(1) 自由基清除:酚羟基(Ar–OH)通过电子离域效应,有效清除高电压下NCM811正极界面产生的超氧自由基(O₂⁻·),抑制了链式氧化反应,并通过EPR测试和DFT计算(吸附能-0.31 eV)证实;(2) 离子传输调节:三唑基团与Zn²⁺形成的配位不饱和位点对TFSI⁻表现出特异性吸附(DFT计算结合能-2.45 eV),将Li⁺迁移数显著提升至0.68,并通过Raman光谱和⁷Li NMR验证了更多自由Li⁺的释放与快速迁移;(3) 界面稳定:强电负性的三氟甲基(–CF3)在电化学还原过程中优先分解,诱导形成富含无机物(LiF含量65.8%,Li3N含量68.5%)的梯度结构固体电解质界面膜(SEI),有效抑制了锂枝晶的生长。
XRD精修结果(Rwp = 8.7%)与理论模型高度吻合,证明了F&OH-L的引入成功且保持了ZIF-8骨架的完整性与结晶度(图2a, b)。FT-IR光谱中出现在~3400 cm⁻¹处的O-H伸缩振动峰,证实了酚羟基的成功引入。扫描电子显微镜图像显示,F&OH-ZIF-8呈现出典型的菱形十二面体形貌,且晶体尺寸相较于纯ZIF-8(~50 nm)增大至约1 µm,这是由于F&OH-L的引入降低了成核速率所致(图2c)。氮气吸附测试表明,功能化后的材料仍保有高比表面积和~0.6 nm的集中孔道分布,这为Li⁺传输提供了有序通道(图2d)。接触角测试显示其水接触角高达130.1°,赋予了材料优异的疏水性,使其在CSSE领域具有应用潜力(图2e)。

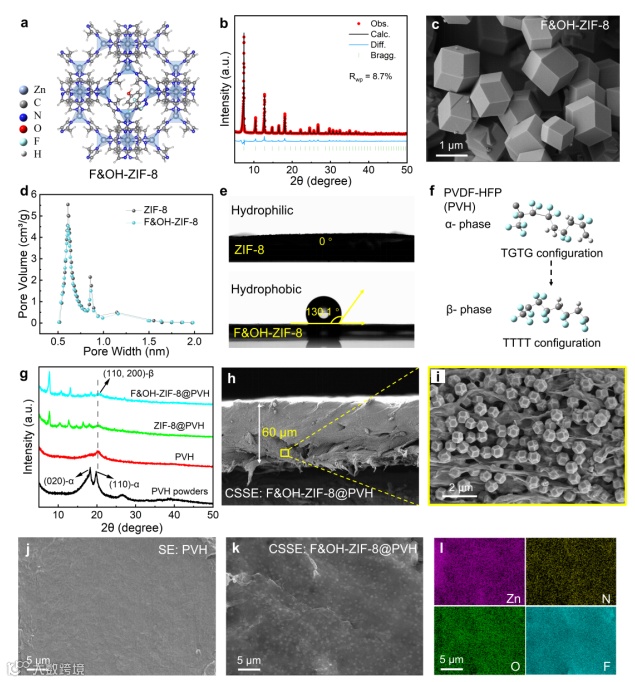

图 2. a) F&OH-ZIF-8晶体结构理论模型图;b) F&OH-ZIF-8的实验与精修XRD谱图;c) F&OH-ZIF-8粉末的SEM图像;d) ZIF-8和F&OH-ZIF-8的孔径分布曲线;e) ZIF-8和F&OH-ZIF-8的表面接触角测试;f) PVH聚合物分子构型图;g) PVH粉末及其复合电解质膜的XRD图谱;h) F&OH-ZIF-8@PVH复合电解质膜截面SEM图像;i) 高倍放大插图;j) PVH电解质膜表面SEM图像;k) F&OH-ZIF-8@PVH电解质膜表面SEM图像;l) F&OH-ZIF-8@PVH电解质膜表面EDS元素分布图。
随后,该F&OH-ZIF-8被均匀分散到PVDF-HFP(PVH)基质中,构建了复合固态电解质F&OH-ZIF-8@PVH。XRD与FT-IR分析表明,MOF的引入有效降低了聚合物基体的结晶度(图2f, g)。DSC测试定量证实,PVH基质的结晶度为23.4%,而F&OH-ZIF-8@PVH的结晶度进一步降至17.6%。结晶度的降低有助于增强电荷传输动力学。通过优化前驱体溶液浓度与刮涂厚度,成功制备了厚度可控(50-61 μm)的电解质膜。SEM及EDS元素面分布分析表明,F&OH-ZIF-8功能填料在PVH基质中分布均匀,为提升SSE的离子电导率奠定了结构基础(图2h-l)。

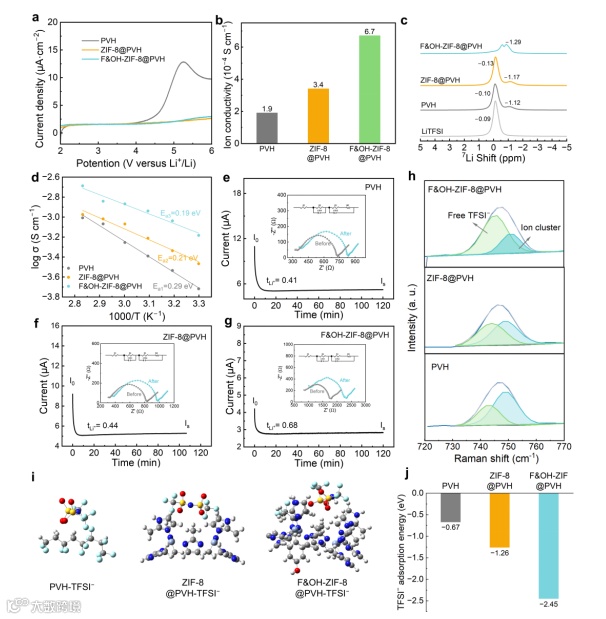

图 3. PVH基固态电解质的电化学性能与机理研究。a) 线性扫描伏安曲线;b) 基于阿伦尼乌斯公式拟合的离子电导率;c) ⁷Li NMR谱图;d) PVDF-HFP基电解质的阿伦尼乌斯曲线;e-g) 采用Bruce-Vincent方法计算的Li⁺迁移数;h) PVDF-HFP基固态电解质的拉曼光谱;i, j) DFT优化的PVDF-HFP基固态电解质与TFSI⁻的吸附构型及吸附能。
该复合固态电解质(F&OH-ZIF-8@PVH)展现出优异的综合性能(图3)。其离子电导率(6.7×10⁻⁴ S·cm⁻¹)相较于纯PVH基质(1.9×10⁻⁴ S·cm⁻¹)提升了252%。DFT计算和Raman光谱表明,F&OH-ZIF-8对TFSI⁻的强锚定作用(吸附能-2.45 eV)是Li⁺迁移数提升至0.68的关键。同时,MOF的引入有效降低了聚合物基体的结晶度(从23.4%降至17.6%),为Li⁺传输提供了更广阔的无定形区通道,从而显著降低了Li⁺迁移活化能(从0.29 eV降至0.19 eV)。

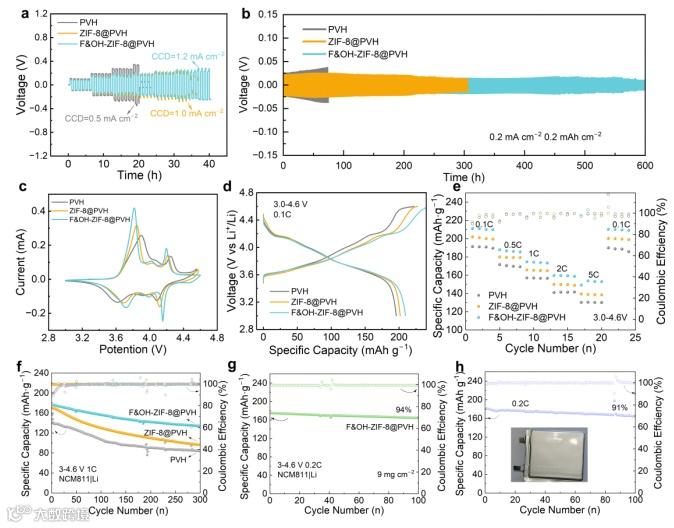

图 4. a) PVDF-HFP基复合固态电解质的临界电流密度测试曲线;b) 锂对称电池的长循环稳定性;c) 采用PVH、ZIF-8@PVH和F&OH-ZIF-8@PVH电解质的Li‖NCM811电池的循环伏安曲线;d) 电池在0.1C倍率下的首圈充放电曲线;e) 倍率性能测试;f) 2C高倍率下的长循环性能;g) 高负载条件下的1C循环性能;h) 软包电池的循环稳定性(电压窗口:3.0-4.6 V)。
基于F&OH-ZIF-8@PVH电解质的固态电池表现出卓越的电化学性能(图4)。Li‖Li对称电池测试表明,该电解质可稳定循环超过600小时,且临界电流密度高达1.2 mA·cm⁻2。组装的NCM811‖Li全电池在3.0-4.6 V宽电压窗口下,0.1C首圈放电容量达209.5 mAh·g⁻¹,并展现出优异的倍率性能(5C容量149.2 mAh·g⁻¹)。在1C倍率下循环300周后,容量保持率高达76%,显著优于PVH基电池(23%)。即使在高负载(9.0 mg·cm⁻2)条件下,电池在0.2C循环100周后仍能保持94%的容量。

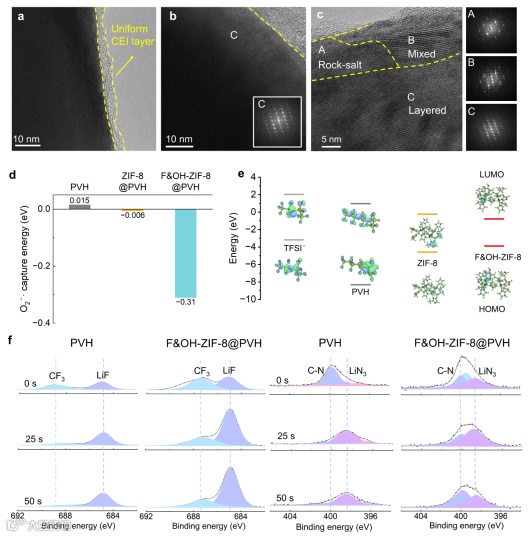

图 5. 高电压循环下的界面稳定性研究。a) F&OH-ZIF-8@PVH全电池循环20次后CEI的高分辨透射电镜图像;b, c) 循环20次后NCM811正极的微观结构演变:b) F&OH-ZIF-8@PVH和 c) PVH全电池中NCM811正极的TEM和FFT图像;d) DFT计算的PVDF-HFP基固态电解质与O₂⁻·的结合能;e) 分子的LUMO和HOMO能级值及相应的结构;f) 对称电池在0.2 mA cm⁻2下循环20次后SEI的XPS深度剖析。
团队通过深入的界面分析揭示了其稳定机制(图5)。HRTEM和XPS深度剖析表明,F&OH-ZIF-8@PVH体系在正极侧形成了均匀、超薄(约3.5 nm)且稳定的CEI层,有效抑制了NCM811材料在高电压下从层状结构向岩盐相转变,从而保障了正极的结构完整性。在负极侧,–CF3的优先分解诱导形成了富含LiF/Li3N的梯度SEI层,为实现均匀、无枝晶的锂沉积提供了保障。AFM表征显示,复合电解质的弹性模量(44.5-833.3 MPa)显著高于纯PVH膜(25.1-125.6 MPa),为抑制锂枝晶提供了坚实的物理屏障。
综上所述,该研究通过分子尺度的精准设计,创新性地开发了一种氟基/酚基双杂化MOF功能化的复合固态电解质,成功实现了“自由基清除—离子传输调节—界面稳定”的三重协同增强效应。该策略为解决高电压固态锂金属电池面临的离子电导率、界面稳定性及锂枝晶等核心挑战提供了全新的思路,对推动高性能固态电池的发展具有重要意义。
这一工作近期以"Triple Enhancement Effect of Fluoro and Phenol Dual-hybrid MOF in High-Voltage Solid-state Lithium Metal Batteries"为题在线发表在国际顶尖材料学期刊《Advanced Energy Materials》,北京科技大学博士肖怡娴为第一作者,北京科技大学胡威研究员为此工作的通讯作者。该工作得到国家重点研发计划和国家自然科学基金委的资助。
科学材料站
文 章 链 接
原文链接:https://doi.org/10.1002/aenm.202505438
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
