科学材料站
文 章 信 息
氢键调控溶剂网络实现快充高压锂金属电池
第一作者:田慧洁,张二雷
通讯作者:张嘉恒*,袁群惠*,吴万宝*
科学材料站
研 究 背 景
锂金属负极因其超高的理论容量和最低的电化学电位,是实现高能量密度电池的理想选择。然而,锂金属电池的商业化应用受到枝晶生长、界面副反应和“死锂”积累等问题的严重制约。传统的有机液态电解质无法兼顾锂负极稳定性与高压正极兼容性,而固态电解质、高浓度电解液等新兴体系仍受限于离子电导率、粘度或成本。深共晶电解质因其高安全、易制备和宽电化学窗口成为潜在解决方案,但普遍存在高粘度、低电导率问题。丁二腈基深共晶电解质虽具高压兼容性和高介电常数优势,但其α-H易与锂金属发生副反应,导致界面不稳定。因此,开发兼具低粘度、高离子电导率且与锂负极相容的深共晶电解质,对推进快充高压锂金属电池实用化至关重要。
科学材料站
文 章 简 介
近日,来自哈尔滨工业大学(深圳)的张嘉恒教授、袁群惠教授与常州千沐新能源有限公司吴万宝博士合作,在Energy Storage Mater.上发表题为“Hydrogen-Bond Regulated Solvent Networks for Fast-Charging High-Voltage Lithium Metal Batteries”的研究论文。该工作通过丁二腈(SN)、二甲基砜(MSM)和二氟草酸硼酸锂(LiDFOB)的协同配位,构建了一种新型深共晶电解质(DEE)。该电解质表现出低粘度(18.73 mPa s)与高离子电导率(3.14 mS cm-1)。研究指出,MSM中S=O基团与SN中α-H之间形成的氢键网络,有效抑制了SN与锂金属之间的本征副反应。同时,由盐浓度诱导形成的阴离子主导溶剂化结构,促进了富含B/F/S的梯度结构固体电解质界面(SEI)的生成。该SEI具有外层有机、内层无机致密的特征,能引导锂均匀沉积、抑制枝晶生长,并实现快速的锂离子传输,从而显著提升了电池的快充性能与循环稳定性。
科学材料站
通 讯 作 者 简 介
要点一:电解液的理化性质
通过调控氢键网络和溶剂-离子相互作用,1.2 m MSN-LD成功克服了传统深共晶电解液的高粘度限制,其在25 °C下的粘度仅为18.73 mPa s,与商用碳酸酯电解液相当,同时实现高达实现3.14 mS cm-1的离子电导率,为高效离子传输奠定了基础。TGA分析显示,该电解质在150 °C下几乎不分解,而商用电解液在相同条件下质量损失高达65.9%。此外,该电解液完全不可燃,即使暴露在火焰中10秒也不燃烧,并具备30.7 °C的低凝固点和高达5.3 V的氧化电压,展现出低温应用潜力和与高压正极的兼容性。更为重要的是,其锂离子迁移数高达0.73,显著高于商用电解液(0.58),这有助于抑制电池极化,促进锂金属均匀、稳定的沉积与剥离,从而对提升电池循环寿命和安全性具有关键作用。

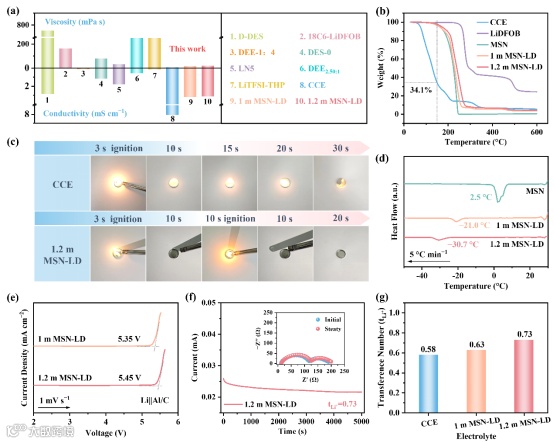

图1. (a)本工作所制备电解质的粘度与离子电导率,与已报道的深共熔电解质(DEEs)进行对比。(b)热重分析曲线。(c)对商业碳酸酯电解质(CCE)和1.2 m MSN-LD进行点火测试的光学图像。(d)MSN、1 m MSN-LD和1.2 m MSN-LD的差示扫描量热曲线。(e)通过线性扫描伏安法表征的DEEs的氧化稳定性。(f)使用1.2 m MSN-LD电解质的Li||Li对称电池在5 mV极化电压下的计时电流曲线,插图为极化前后的电化学阻抗谱。(g)不同电解质中的锂离子迁移数。
要点二:溶剂化结构

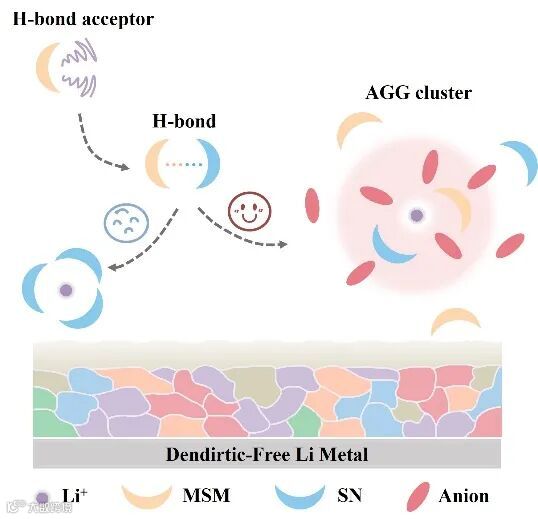

通过光谱分析与MD计算,对MSN-LD的溶剂化结构进行了深入研究。结果表明,由于MSM与SN的强氢键作用,SN的配位能力受到明显抑制,参与配位的SN比例不足10%。Li+主要与DFOB-阴离子及MSM配位,形成了阴离子主导的溶剂化结构。特别是盐浓度提升至1.2 m时,SN与MSM的配位数进一步下降,而DFOB-的配位数显著上升。这使得所有Li+均优先形成接触离子对(CIPs)或聚集体(AGGs),不再存在溶剂分离离子对(SSIPs)。这种阴离子主导的溶剂化结构减弱了Li+与溶剂之间的相互作用,将电极界面处的脱溶剂化活化能降低至36.32 kJ mol-1,从而实现了快速的脱溶剂动力学。此外,该结构有助于在电极表面形成一层富含无机成分的梯度SEI膜,使Li+穿过SEI膜的扩散活化能降至50.66 kJ mol-1,进而提升了离子传输效率。

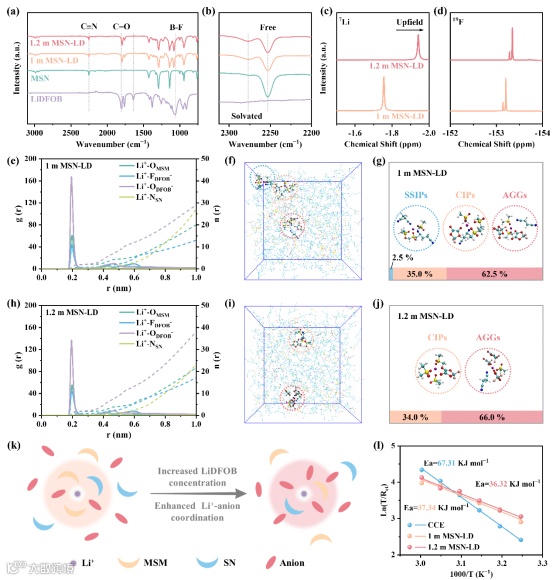

图2. (a, b)LiDFOB、MSN、1 m MSN-LD和1.2 m MSN-LD的傅里叶变换红外光谱。1 m MSN-LD和1.2 m MSN-LD的(c)7Li和(d)19F核磁共振谱。(e)1 m MSN-LD和(h)1.2 m MSN-LD的径向分布函数及配位数结果。(f)1 m MSN-LD和(i)1.2 m MSN-LD的分子动力学模拟快照。(g)1m MSN-LD和(j)1.2m MSN-LD中基于分子动力学模拟的溶剂分离离子对、接触离子对及聚集体典型溶剂化结构的定量结果。(k)阴离子诱导的溶剂化结构形成示意图。(l)基于阿伦尼乌斯公式得出的Li||Li对称电池中负极界面处Li+脱溶剂化活化能。
要点三:锂金属相容性及电化学性能
该电解质在锂金属负极侧表现出优异的兼容性。与CCE相比,1.2 m MSN-LD实现了更低的锂成核过电位、更高的交换电流密度和4.0 mA cm-2的临界电流密度。原位光学显微镜和SEM观察证实,其能引导形成致密、均匀的锂沉积形貌,有效抑制枝晶生长,并在对称电池中实现了超长循环寿命。在高电压LiCoO2||Li电池中,1.2 m MSN-LD电解质展现出卓越的快充和长循环性能:在5C快充下循环1000次后容量保持率达87.4%。其实用性在高负载LiCoO2(10 mg cm⁻²)、高负载NCM811(15 mg cm⁻²)以及软包电池中均得到验证,其中LiCoO2||石墨软包电池在1C下循环2500次后容量保持率高达90.3%。穿刺测试表明,该电解质能有效抑制热失控,展现出本征安全性。

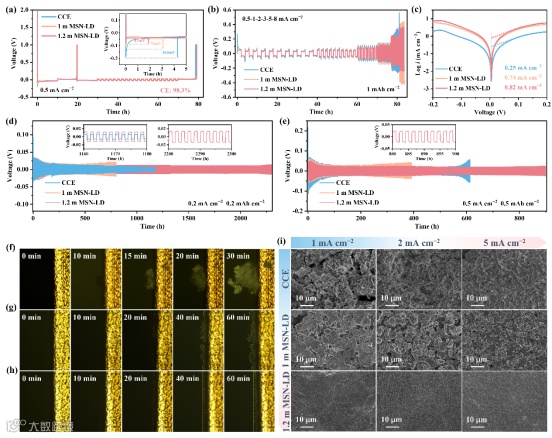

图3. (a)通过Aurbach法在0.5 mA cm-2下测得的Li||Cu电池的平均库伦效率。(b)在不同电流密度下、面容量为1 mAh cm-2的Li||Li电池的电压曲线。(c)塔菲尔曲线。(d)在0.2 mA cm-2和0.2 mAh cm-2下以及(e)在0.5 mA cm-2和0.5 mAh cm-2下Li||Li电池的循环稳定性。在0.5 mA cm-2下(f)CCE、(g)1 m MSN-LD和(h)1.2 m MSN-LD电解质中锂沉积过程的原位光学显微镜图像。(i)Li||Li电池在不同电流密度下循环50次后(面容量为1 mAh cm-2)的锂金属扫描电镜图像。

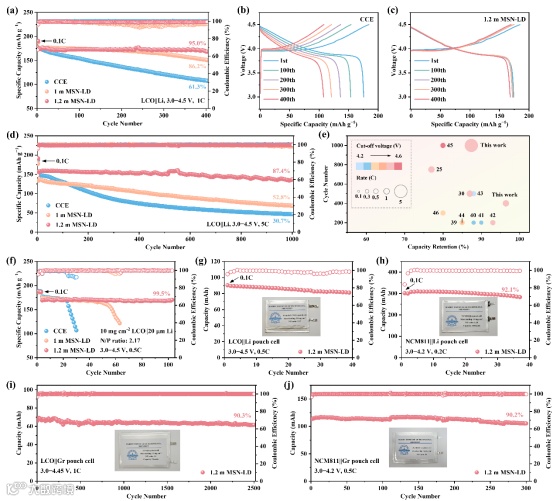

图4. (a)1C倍率和(d)5C倍率下LCO||Li电池的循环性能。采用(b)CCE和(c)1.2 m MSN-LD电解质的LCO||Li电池的典型充放电曲线。(e)已报道的DEEs和深共熔聚合物电解质在LCO||Li电池中的性能对比。(f)正极载量为10 mg cm-2的LCO||Li全电池在0.5C倍率下的循环性能。(g)LCO||Li软包电池、(h)NCM811||Li软包电池、(i)LCO||Gr软包电池和(j)NCM811||Gr软包电池的循环性能。插图为对应软包电池的光学照片。
要点四:电极/电解质界面稳定性
XPS深度剖析显示,由1.2 m MSN-LD形成的SEI呈梯度结构:表层为富含有机成分的缓冲层,内层则逐渐转变为以LiF、Li2O及Li3N为主的无机致密层。LiDFOB优先还原生成稳定的LiF,其相对浓度随深度从52.4%升至86.2%。这种梯度SEI的外层能够缓冲界面应变并抑制电解液的持续分解,而内层高离子电导的无机相则有助于锂离子均匀传输,从而抑制枝晶生长。对循环后正极的分析表明,该电解质能够在正极表面形成均匀、薄层且富含B/F元素的CEI层,有效抑制了正极材料的结构衰减和过渡金属溶解,并提升了其热稳定性。

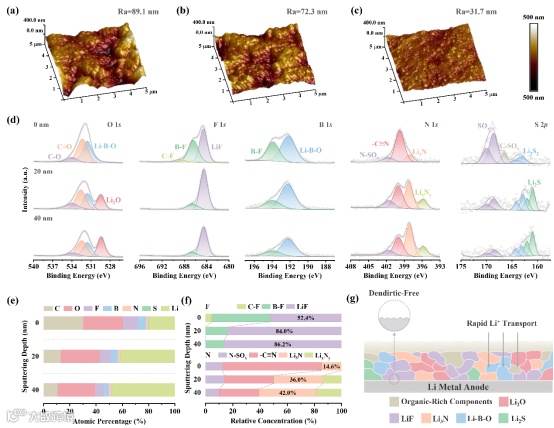

图5. 采用(a)CCE、(b)1 m MSN-LD和(c)1.2 m MSN-LD电解质的LCO||Li电池循环50次后锂金属负极表面的原子力显微镜图像。(d)采用1.2 m MSN-LD电解质的电池循环50次后锂金属负极的XPS深度剖析谱。(e)C、O、F、B、N、S和Li元素沿溅射深度的原子百分比。(f)基于F 1s和N 1s谱图得出的SEI组分相对浓度。(g)1.2 m MSN-LD电解质形成的SEI结构示意图。

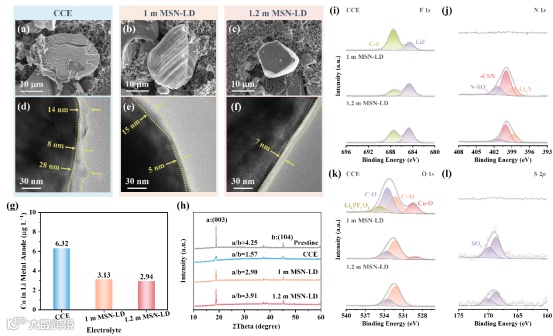

图6. 在LCO||Li电池中,使用(a)CCE、(b)1 m MSN-LD和(c)1.2 m MSN-LD电解质的循环后LCO正极的SEM图像。使用(d)CCE、(e)1 m MSN-LD和(f)1.2 m MSN-LD电解质的电池循环50次后LCO正极的TEM图像。(g)循环50次后锂金属负极中Co元素的ICP-OES分析。(h)循环后LCO正极的XRD图谱。循环50次后LCO正极的(i)F 1s、(j)N 1s、(k)O 1s和(l)S 2p XPS谱图。
科学材料站
文 章 链 接
Hydrogen-Bond Regulated Solvent Networks for Fast-Charging High-Voltage Lithium Metal Batteries
https://doi.org/10.1016/j.ensm.2025.104827
科学材料站
通 讯 作 者 简 介
张嘉恒教授简介:哈尔滨工业大学(深圳)教授,国家海外高层次人才、广东省珠江人才(青年拔尖)、深圳市孔雀人才B类。研究方向为超分子衍生泛健康材料,生物材料和新能源电池材料等。主持参与了国家自然科学基金、广东省科技创新战略专项、深圳市科创委学科布局项目、深圳市孔雀团队、深圳市诺贝尔科学家实验室项目等多个研究课题,主持项目经费总额4000余万。近年来共发表SCI论文200余篇,论文他引次数5000余次,h指数为45;申请专利50余项,授权20余项。成功搭建了全球第一条年产千吨级超分子材料生产线。
袁群惠教授简介:哈尔滨工业大学(深圳)教授,博士生导师。2006年获中国科学院化学研究所博士学位。2007-2011年间先后在美国克拉克森大学(Clarkson University)和天普大学(Temple University)从事研究工作,任研究助理、博士后及访问学者等职,2011年8月—2016年3月间在中国科学院新疆理化技术研究所任研究员。2016年4月加入哈尔滨工业大学(深圳)材料学院,入选深圳市“高层次人才”。主要从事燃料电池、二次电池功能材料与器件相关研究工作,迄今发表SCI论文八十余篇,授权/申请发明专利十余项,2018年入选英国皇家化学会2017“全球Top 1%高被引中国作者”榜单。曾主持国家、地方性项目10余项,参与重点实验室、工程中心等平台项目5项,担任本领域内多个主流国际杂志的审稿人。
吴万宝博士简介:博士毕业于哈尔滨工业大学,常州千沐新能源有限公司首席技术官。研究方向为深共晶材料在新能源材料中的应用。以第一/通讯作者在Energy & Environmental Science、Advanced Energy Materials、Nano-Micro Letters、Energy Storage Materials、ACS Nano、Small等期刊发表SCI论文10余篇。
科学材料站
常州千沐新能源有限公司简介
常州千沐新能源有限公司一家以新能源、新材料为主营业务的技术研发型公司。公司以超分子电池材料为核心,涵盖新能源电池材料、锂电回收等领域,全面布局新能源全产业链,致力于建成集研发、先进制造和技术服务为一体的新能源行业领军企业。同时面向各大高校及科研院所提供完善的电解液、极片,软包电芯定制等科研服务业务,官网http://www.czqmne.com
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
