科学材料站
文 章 信 息
第一作者:宋佳
通讯作者:王珍珠*,谭思平*,宋波*
科学材料站
研 究 背 景
生物质衍生硬碳材料凭借其来源广泛、成本较低、环境相容性好及较高的可逆比容量,已成为钠离子电池负极领域的重要候选材料。然而,受生物质前驱体自身组成与结构不均匀的限制,直接碳化制备的硬碳往往在电化学性能上难以达到实际应用要求。当前常见的改性方法大多依赖强酸、强碱或有机溶剂对前驱体进行预处理,旨在去除杂质并调节组分比例,以提升其反应活性。然而,这类工艺常需要使用强腐蚀性化学试剂,且后续涉及清洗与废液处理步骤,不仅增加了工艺复杂度与成本,也对其环境友好性和规模化生产的可行性带来制约。此外,现有方法在硬碳微观结构的精细调控——例如伪石墨域的尺寸与曲率、闭孔的数量与分布等方面——仍然存在显著局限,并且往往伴随着一定的环境风险或材料结构稳定性不足的问题。
科学材料站
文 章 简 介
近日,宋波教授课题组(哈尔滨工业大学/哈尔滨工业大学郑州研究院)提出了一种绿色简便的一步预处理方法,通过精确调控花生壳前驱体的组分,同步实现了硬碳材料中伪石墨域与孔隙结构的协同优化。该策略在热解过程中不仅有效扩大了(002)晶面间距,促进了更为发达的伪石墨域和闭孔的形成,同时诱导产生了分布集中的微孔结构。上述多尺度结构的协同作用,显著改善了钠离子的扩散动力学并增强了电极的稳定性。所得硬碳负极材料呈现出卓越的电化学性能:其首周库伦效率达到88.6%,可逆容量为401 mAh/g,在3.0 A/g的高倍率下经历4500次循环后容量保持率高达93.1%。通过原位Raman和原位XRD分析,明确了钠离子在材料中的嵌入/脱出行为;结合分子动力学(MD)模拟与密度泛函理论(DFT)计算,从原子尺度揭示了PSHC-7性能提升的结构起源。此外,以此负极与磷酸钒钠正极匹配构建的全电池也表现出良好的整体性能,进一步证明了其在实际钠离子电池中的应用潜力。

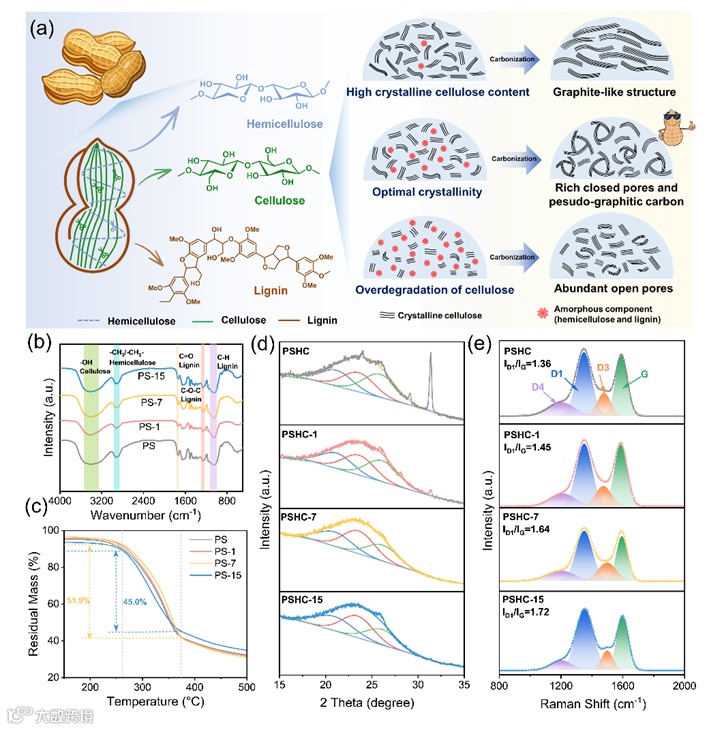

图1. (a)PSHC-x制备流程及机理示意图; 花生壳前驱体的:(b)红外光谱和(c)热重曲线;制备硬碳的(d)XRD(002)峰拟合图像(e)拉曼光谱图

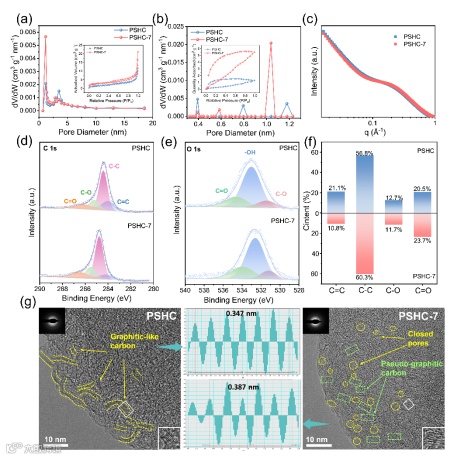

图2. PSHC-x的结构表征:(a)PSHC和PSHC-7的N2吸附-脱附孔径分布曲线(插图为N₂吸附-脱附等温线);(b)CO₂吸附-脱附孔径分布曲线(插图为CO2吸附-脱附等温线);(c)小角X射线散射图谱;(d)C 1s和(e)O 1s的XPS能谱;(f)官能团占比统计图;(g)PSHC和PSHC-7的高分辨透射电镜图像。

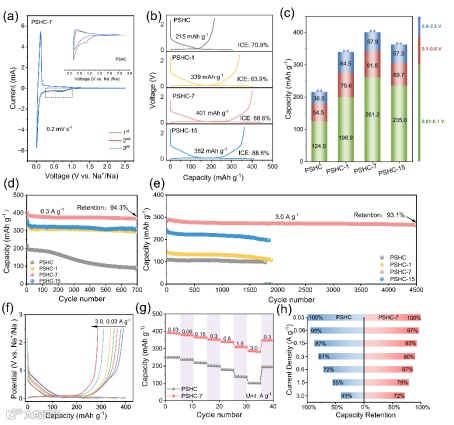

图3 (a)PSHC-7的首次循环伏安曲线(插图为PSHC的循环伏安曲线);(b)PSHC-x的典型恒电流充放电曲线对比;(c)容量贡献对比;(d)0.3 A g–1和(e)3.0 A g–1电流密度下的循环稳定性;(f)PSHC-7在不同电流密度下的恒电流充放电曲线;(g)PSHC与PSHC-7负极在不同电流密度下的性能对比;(h)二者的容量保持率对比。

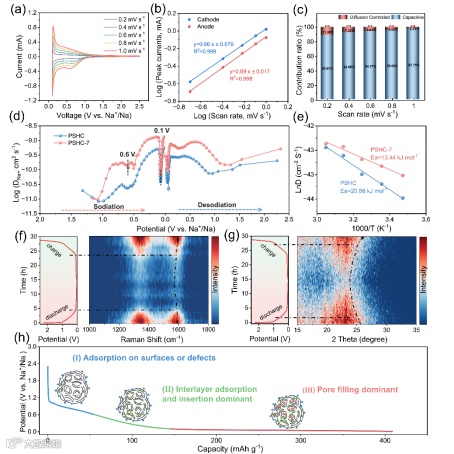

图4. (a)PSHC-7不同扫速下CV曲线;(b)根据不同扫速CV曲线拟合的b值;(c)不同扫速下赝电容行为贡献占比;(d)PSHC与PSHC-7负极的Na⁺扩散系数;(e)阿伦尼乌斯曲线;(f)原位拉曼图谱;(g)原位XRD图谱;(h)PSHC-7的Na⁺存储机制示意图。

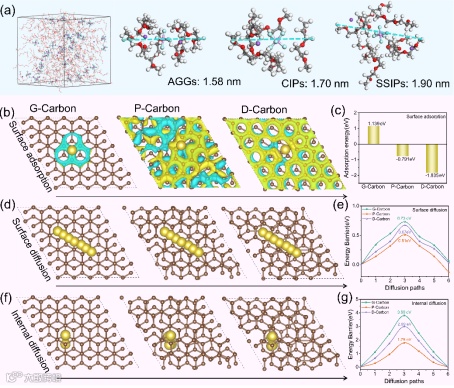

图5. (a)1M NaPF6/DIGLYME电解液的分子动力学模拟及其AGG、CIP、SSIP团簇尺寸; Na+在G-碳、P-碳和D-碳(b,c)表面吸附能垒;(d,e)表面扩散能垒;(f,g)体相扩散能垒的DFT计算结果对比。
科学材料站
本 文 要 点
要点一:一步温和溶液预处理策略调控生物质组分
通过氯化锌溶液对花生壳进行预处理,在弱酸性条件下促进前驱体花生壳中的纤维素解聚为小分子有机物。当ZnCl₂浓度较低或未添加时,酸水解作用有限,纤维素解聚不完全,热解产物以规整的准石墨结构为主,随着ZnCl₂浓度增加,纤维素降解程度加深,更利于形成无序度较高的伪石墨域;同时,生成的副产物Zn(OH)₂可作为模板,辅助形成闭孔结构。红外光谱与热重分析结果显示,随ZnCl₂浓度上升,前驱体内纤维素组分占比逐步下降。基于XRD(002)衍射峰的洛伦兹分峰拟合定量分析表明:未处理PSHC中伪石墨碳含量约为32.4%,而经预处理的PSHC-1、PSHC-7和PSHC-15中该含量分别增至35.1%、42.0%和39.8%,说明预处理有助于形成更为无序的碳构型。拉曼光谱中ID1/IG值由PSHC的1.36升高至PSHC-7的1.72,进一步证实前驱体纤维素降解程度的增加显著提升了硬碳材料的无序性及缺陷浓度。
要点二:伪石墨域和孔结构的协同优化
本研究结合孔隙结构分析、XPS、TEM等多种表征手段,系统解析了不同预处理条件下所得碳化样品的多尺度结构特征。测试表明,经预处理的PSHC-7样品具有更高的比表面积与孔隙体积,且其微孔分布集中,孔径约1 nm的微孔显著增多。比表面积的提升与均匀微孔结构的形成,增强了电极与电解液的界面接触,提供了更多钠离子吸附位点,有利于离子扩散与孔隙填充过程。XPS分析表明,与空白样品相比,PSHC-7中sp²碳的相对含量降低,C=O基团比例升高,反映出石墨化程度下降,且预处理引入的部分含氧官能团在碳化过程中得以保留,从而增强了对钠离子的表面吸附能力。HRTEM图像进一步显示,PSHC-7具有更丰富的伪石墨域(图中绿色框区)与更明显的闭孔结构(图中黄色圈区)。这些结构特征协同作用,共同促进了材料储钠性能与整体电化学表现的显著提升。
要点三:优异的储钠性能
在恒流充放电测试中,未经改性的PSHC电极仅具有70.9%的首周库伦效率和289 mAh/g的可逆比容量,长循环稳定性和倍率性能较差。改性后的PSHC-7电极表现中明显提升的储钠性能:首周库伦效率高达88.6%,可逆容量达到401 mAh/g。且具有优异的长循环稳定性:在0.3 A/g电流密度下具有389 mAh/g的比容量,循环700次后依然实现了94.3%的容量保持率。PSHC-7电极在保持电极结构稳定性和循环性能的同时,还表现出优异的动力学性能。在不同电流密度下的可逆容量分别为:401 mAh/g(0.03 A/g)、388 mAh/g 1(0.06 A/g)、372 mAh/g(0.15 A/g)、361 mAh/g(0.3 A/g)、349 mAh/g(0.6 A/g)、315 mAh /g(1.5 A/g)、289 mAh/g(3.0 A /g)。如图3(h)所示,PSHC-7电极在3.0 A/g时依然具有72%的容量保持率,而PSHC仅有41%。此外,在超高电流密度下,PSHC-7负极不仅具有优异的可逆容量,而且还保持优异的长期循环寿命(在3.0 A g–1电流密度下循环4500次后容量保持率为93.1%)。这种卓越的速率性能可归因于伪石墨域与孔隙结构的协同优化,已通过后续的测试得到了证实。
要点四: PSHC-7的动力学分析与Na⁺存储机理探究
为深入探究PSHC-7电极的动力学特性,本研究采用循环伏安(CV)、恒电流间歇滴定(GITT)及活化能测试等方法进行系统分析。与未改性样品相比,PSHC-7电极表现出更接近于1的b值、更高的赝电容贡献比例、更大的钠离子扩散系数(DNa+)及更低的扩散活化能(Ea),表明其具有更优异的储钠动力学行为。进一步通过原位Raman与原位XRD测试,证实其储钠过程符合“吸附 – 插层 – 孔填充”机制。
通过分子动力学(MD)模拟与密度泛函理论(DFT)计算,本研究从原子尺度揭示了PSHC-7性能提升的结构与机理根源。如图5a所示,MD模拟表明电解液中存在的AGG、CIP与SSIP等溶剂化团簇尺寸均大于PSHC-7的主要微孔尺寸(约1 nm),因此微孔可对其进行选择性阻隔,促进钠离子的部分去溶剂化,有利于形成更薄的SEI层并加速离子传输。为阐明PSHC-7中不同碳形态的作用,进一步对比了石墨状碳(G-碳)、伪石墨碳(P-碳)和高度无序碳(D-碳)对钠离子的吸附能及扩散势垒。结果表明,P-碳具有最低的扩散势垒(表面0.51 eV,体相1.79 eV),这主要得益于其适中的缺陷密度和扩大的层间距,二者协同构筑了连续的离子传输通道,从而赋予材料优异的动力学特性。因此,PSHC-7中较高比例的伪石墨碳有效优化了钠离子的传输路径,显著提升了电极的整体电化学性能。
科学材料站
文 章 链 接
Biomass-Derived Hard Carbon with Optimized Pseudo-graphitic Domains and Closed Pores for High-Performance Sodium Storage
https://pubs.acs.org/doi/abs/10.1021/acs.nanolett.5c05847
科学材料站
课 题 组 介 绍
课题组主页 https://homepage.hit.edu.cn/songbo
科学材料站
作 者 简 介
宋波教授,哈尔滨工业大学航天学院/郑州研究院长聘教授,博士生导师,国家杰出青年科学基金获得者,英国物理学会会士(FInstP), 英国皇家化学会会士(FRSC)。主要围绕新型磁光薄膜(RIG)的制备与器件研究,低维晶体电催化与储能研究以及第三代半导体碳化硅、氮化铝晶体/薄膜的生长与光电性质研究等开展研究工作。在Nat. Chem., Nat. Commun., J. Am. Chem. Soc., Adv. Mater.等国际知名SCI刊物上,发表SCI论文超过200篇,他引超过15000次,获黑龙江省自然科学一等奖2项,黑龙江省高校自然科学科学一等奖2项、二等奖1项。
王珍珠,哈工大郑州研究院先进光电技术研究院新能源半导体研究团队博士后副研究员。目前主要研究方向为碱金属/离子电池材料。已主持及参与各类纵/横项目9项,目前在研国家/省部级项目6项,涵盖国家自然科学基金、中国博士后科学基金面上项目等;已发表包括Nat. Commun., ACS Energy Lett., Adv. Sci.在内的高水平SCI论文16篇。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
