科学材料站
文 章 信 息
克服快充硫化物基全固态电池硅负极的动力学限制
第一作者:曹德富,张啸
通讯作者:李叶晶*,张浩*,范丽珍*,王雪锋*
单位:北京科技大学,中科院物理所,军科院防化院
科学材料站
研 究 背 景
全固态电池因其高能量密度和本质安全特性,有望解决电池高能量密度和高安全性之间的矛盾。在众多固态电解质中,硫化物固态电解质凭借其高室温离子电导率和良好的成型性,展现出巨大的应用潜力。硅负极因其极高的理论比容量、适中的嵌锂电位和低成本,与锂金属相比,硅与硫化物电解质的界面相对更稳定,有望缓解枝晶生长等问题。然而,硅负极自身存在两大瓶颈:电子导电性差和循环过程中巨大的体积变化。这两个问题在全固态体系中尤为突出,导致电极内部接触失效、反应不均匀,尤其是在高电流快充时,极易引发锂枝晶生长并最终导致电池短路。尽管通过纳米化、碳复合等方式可在一定程度上改善其性能,但快充条件下的短路问题始终未能得到根本解决,其背后的 “动力学限制”尚不清晰。
科学材料站
文 章 简 介
近日,北京科技大学范丽珍/李叶晶&中科院物理所王雪锋&军科院防化院张浩团队在Wiley旗下旗舰期刊Small发表研究——《Overcoming Kinetic Limitations of Silicon Anodes Toward Fast-Charging Sulfide-Based All-Solid-State Batteries》。作者设计了一套“电子-离子解耦”实验,首次把“快充短路”的动力学极限锁定为硅电极内部缓慢的电荷转移,而非传统认知的Li⁺体相传输。为此,研究团队提出了一项创新设计:采用微米级铝锂合金颗粒替代导电炭黑,与纳米硅复合,构建 “全电化学活性” 复合负极,协同提高硅负极的动力学和机械稳定性,并采用化学预锂化技术,进一步提升了电池的快充和循环性能。

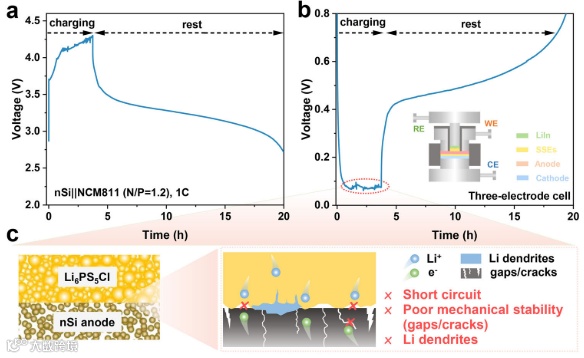

图 1 nSi||NCM811 全固态电池在大倍率充电过程中的短路现象。(a)nSi||NCM811全固态电池在 1C 下的电压曲线。(b)LiIn||nSi||NCM811 三电极电池中硅负极的电压曲线(插图:三电极电池的结构示意图)。(c)电池短路时nSi 负极体积膨胀开裂/纵向裂纹,界面处发生析锂/锂枝晶生长。
科学材料站
本 文 要 点
要点一:首次明确硅负极快充动力学极限是“电荷转移迟缓”,而非Li+传导
通过三电极监测电池短路时的负极电位,并测试了不同组分配比的复合硅负极(SSCxyz)电化学性能和电子/离子电导率,对比发现:硅电极的电子电导率是决定其高倍率性能的关键。当复合负极的电子电导率低于约 48 mS cm⁻¹ 时,电池在 3C 倍率下就会发生短路。这一发现将研究焦点从传统的“提升离子传导”转向了“优化电荷转移网络”,为负极设计指明了方向。

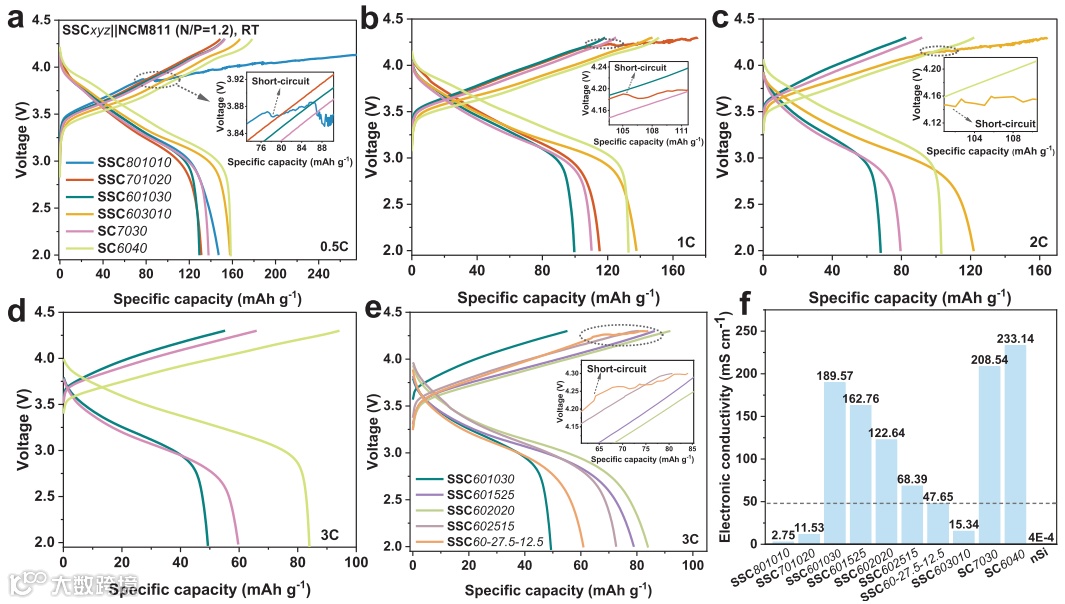

图2. SSCxyz||NCM811 ASSBs短路的动力学限制。不同倍率下 SSCxyz||NCM811 全固态电池的电压曲线:(a)0.5C,(b)1C,(c)2C,(d)3C。(e)SSC60yz||NCM721 全固态电池在 3C 下的电压曲线。(f)不同初始 SSCxyz 阳极的电子电导率。
要点二:创新性提出“铝锂合金+纳米硅”全活性复合硅负极,一举多得
研究用具有电化学活性的铝替代非活性的导电炭黑,这种设计带来了多重收益:(1)提升能量密度:铝自身贡献容量,Al在0–0.45 V vs. Li⁺/Li可逆储锂650 mAh g⁻¹,既提供电子通道,又额外贡献容量,避免了非活性添加剂的容量损失;(2)增强动力学:铝的高导电性构建了高效的电子传输网络,复合负极电子电导率大幅提升;(3)改善界面稳定性:微米铝的低比表面积减少了副反应,XPS和气象滴定色谱(TGC)分析显示其界面副产物含量显著低于含炭黑电极;(4)提升机械稳定性:铝的延展性缓冲了硅的体积膨胀,原位压力监测显示电极内部接触压力变化更平缓,结构更稳固。

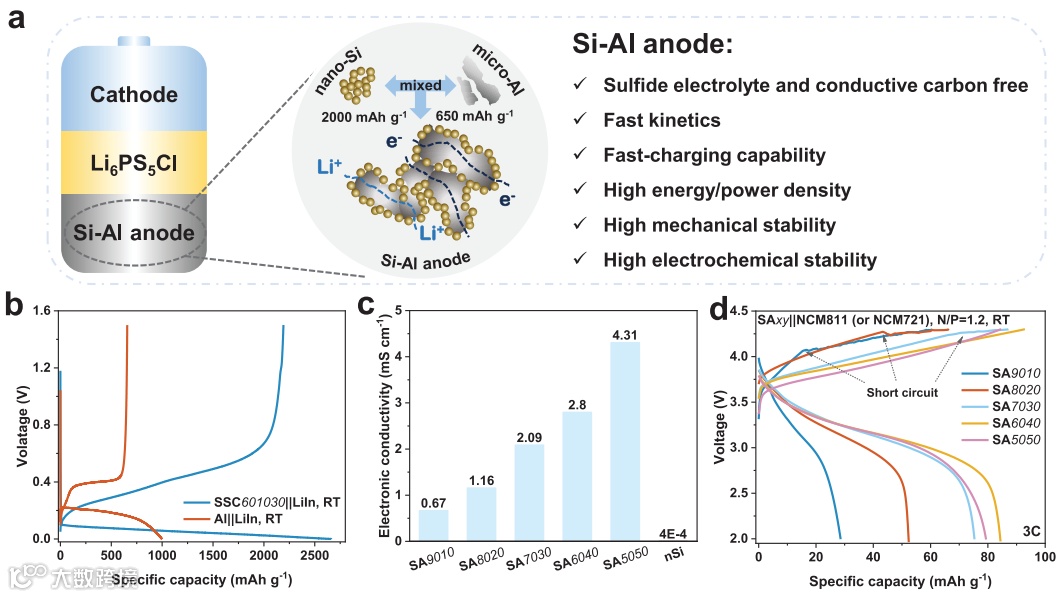

图3. AEA SA 复合硅负极设计。(a)SAxy 复合负极示意图。(b)Al||LiIn 和 SSC601030||LiIn 半电池在 0.1C 下的充放电曲线。(c)不同 SAxy 负极和 nSi 的电子电导率直方图。(d)SAxy||NCM811(SA9010||NCM721)全固态电池在 3C 下的电压曲线。

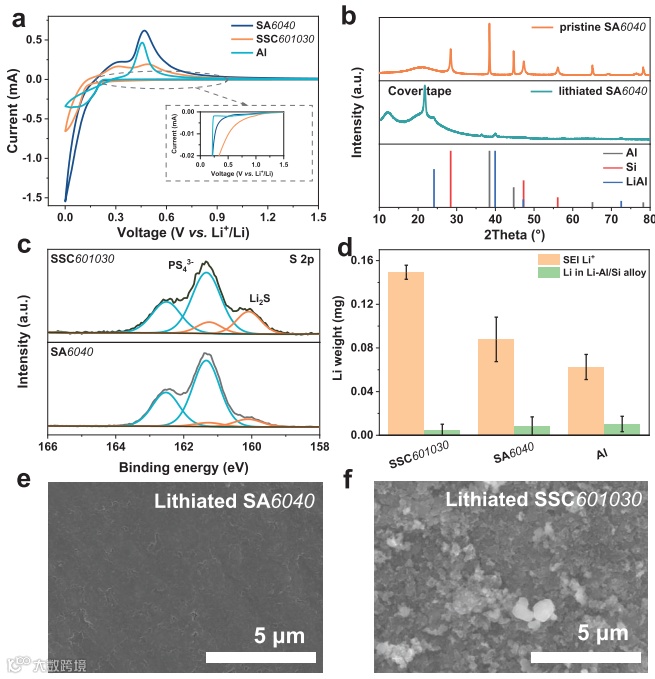

图4. SA复合硅负极的工作原理。(a)SA6040||LiIn、SSC601030||LiIn以及纯Al||LiIn 电池的CV曲线。(b)原始和锂化后的 SA6040 阳极的 XRD 图谱。(c)在 0.5C 电流下经过 50 次循环后的 SSC601030 和 SA6040 的 XPS S 2p 光谱。(d)在 0.5C 电流下经过 20 次循环后的 SSC601030、SA6040 和纯铝负极的 TGC 结果。(e)锂化后的 SA6040 负极的扫描电子显微镜图像。(f)锂化后的 SSC601030 负极的扫描电子显微镜图像。
要点三:化学预锂化弥补锂损失,实现高性能全固态电池
为补偿循环中不可避免的活性锂损耗,研究进一步对铝进行了化学预锂化处理,形成 LiₓAl 合金。预锂化的铝不仅提供了额外的锂源,将全电池的初始库伦效率提升至 89.3%,还进一步提高了负极的整体导电性。最终构建的 SpA6040 复合负极在全电池中展现出卓越的综合性能:在 3C 倍率下可逆容量达 103.6 mAh g⁻¹,在 1C 倍率下循环 850 次 后容量保持率高达 80.5%,且面积容量达 6.7 mAh cm⁻²。该性能在已报道的硅基全固态电池中处于领先水平。

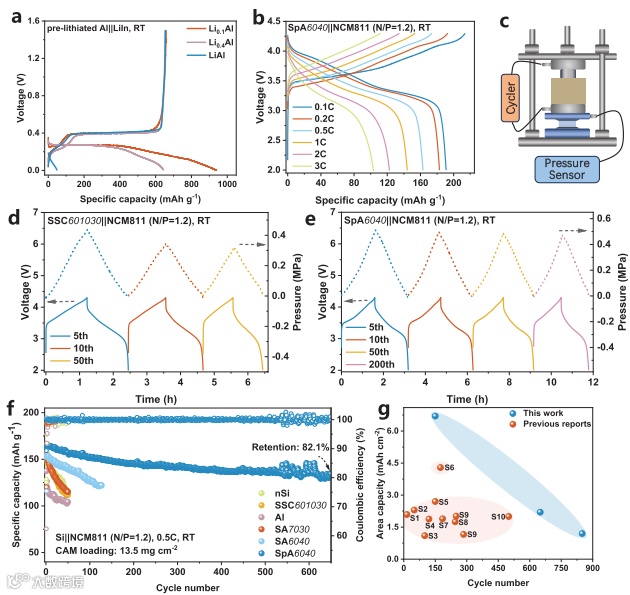

图5. 预锂化的铝-硅复合负极的电化学性能。(a)预锂化的Al||LiIn半电池测试。(b)SpA6040||NCM811 电池组装单元的倍率性能。(c)带有原位压力监测装置的电池组装单元的示意图。(d)SSC601030||NCM811 电池和(e)SpA6040||NCM811 电池在不同循环次数下的压力和电压变化。(f)在 0.5C 和室温下,nSi||NCM811、SSC601030||NCM811、Al||NCM811、SAxy||NCM811 和 SpA6040||NCM811 电池的循环性能。(g)在室温下,SpA6040||NCM811(或 NCM721)电池与其他已报道的硅基电池在比容量和循环寿命方面的比较。
要点四:面向实用化的理想快充硅负极设计蓝图
论文最后给出全固态电池快充硅负极“四步进阶”设计路线图:从“低导电+大膨胀”到“高导电+自缓冲”,SA-AEA anode设计同时解决电子/离子传输、体积变化、界面副反应、能量密度四大痛点,为产业界提供了可放大、可量化的硅负极快充方案。

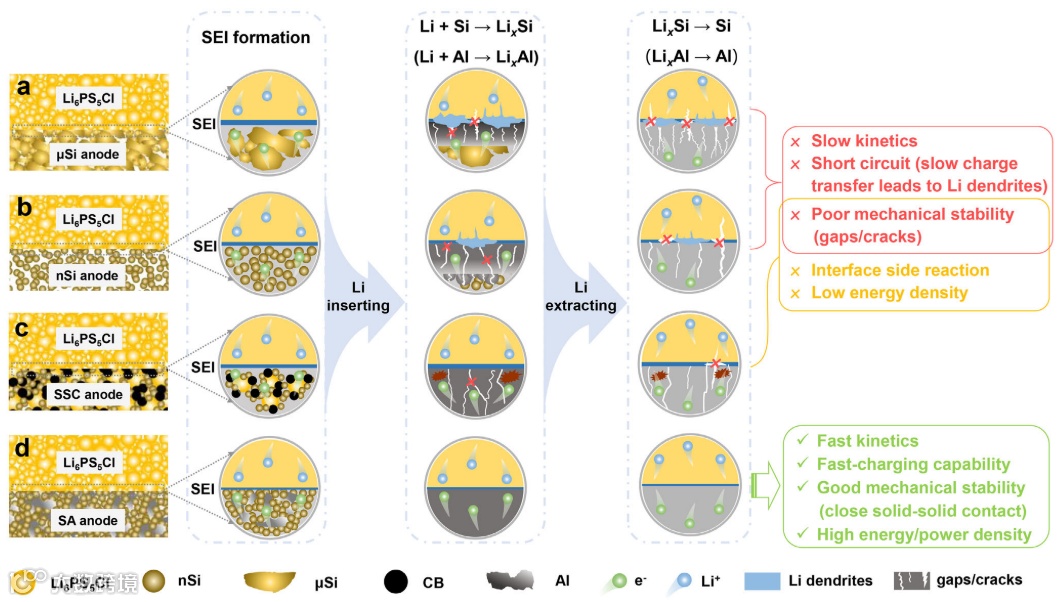

图6. 理想硅负极设计:纯微米Si → 纯纳米Si → 纳米Si +LPSC+CB(SSC anode)→ 纳米Si+预锂化Al(SA anode)。
总之,这项研究不仅深入揭示了硅负极在快充条件下的失效机理,更重要的是提供了一条切实可行的材料与电极设计新路径。通过用 “电化学活性的导电骨架” 替代传统非活性添加剂,巧妙地将能量密度、功率密度和结构稳定性的需求统一起来。其提出的 “全电化学活性硅负极”设计理念,对未来高性能全固态电池,尤其是面向快充应用的负极开发,具有重要的启发意义和推广价值。随着界面工程与制备工艺的进一步成熟,硅基全固态电池的商业化进程或将因此加速。
科学材料站
文 章 链 接
D. Cao, X. Zhang, S. Xu, et al. Overcoming Kinetic Limitations of Silicon Anodes Toward Fast-Charging Sulfide-Based All-Solid-State Batteries. Small (2026): e14835.
https://doi.org/10.1002/smll.202514835
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
