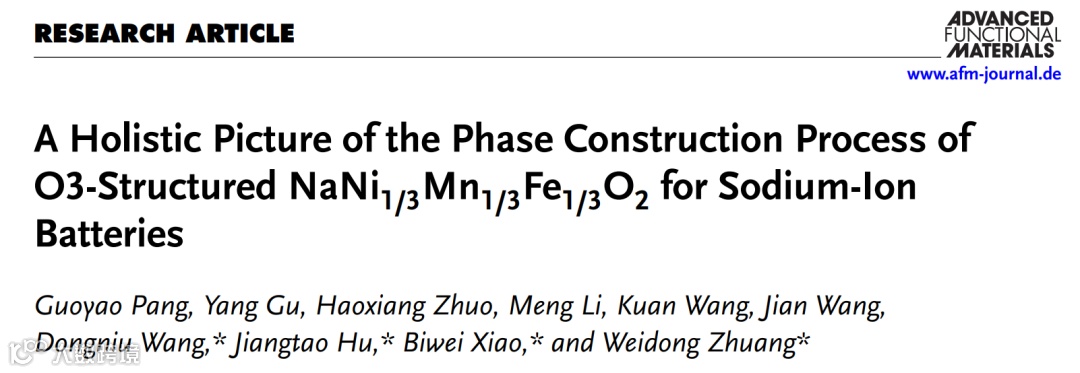

庄卫东教授、肖必威教授，胡江涛教授，王冬牛研究员，AFM：O3型NaNi1/3Mn1/3Fe1/3O2的合成过程成相机制全景解析

O3型层状氧化物NaNi_1/3Mn_1/3Fe_1/3O₂（NMF）是一类极具潜力的钠离子电池正极材料。尽管其结构及电化学机制已有大量研究，然而对于其合成过程的系统性机制解析仍存在较大空白。本研究通过原位加热XRD、同步辐射STXM和电化学测试等手段，深入探讨了前驱体种类、钠源及颗粒尺寸等因素对相演变路径的影响，建立起以分解、扩散、相变和氧化为核心的合成机制全景图，为优化O3型正极材料的制备及性能提供了新思路。

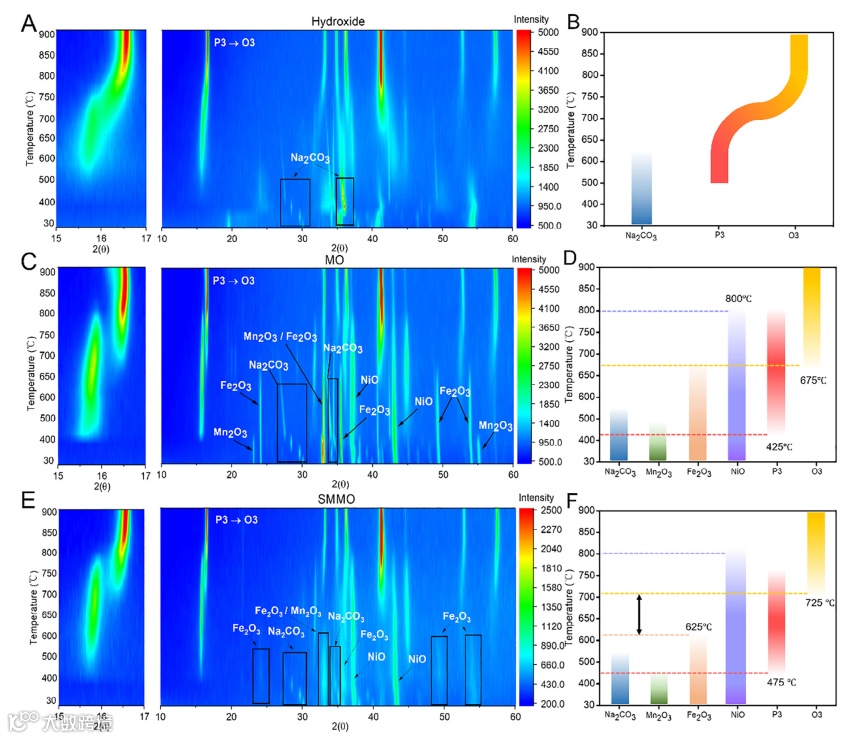

本工作由北京科技大学庞国耀等完成，联合有研（广东）新材料技术研究院、深圳大学、苏州实验室等多个研究机构，系统研究了O3结构NaNi_1/3Mn_1/3Fe_1/3O₂在合成过程中的成相机制。通过对比氢氧化物、微米金属氧化物和纳米氧化物三类前驱体，以及Na₂CO₃、NaOH、NaHCO₃三种钠源，揭示了不同路径下的相转变规律，并通过原位XRD和STXM手段分析了扩散和氧化行为对材料结构和性能的影响。

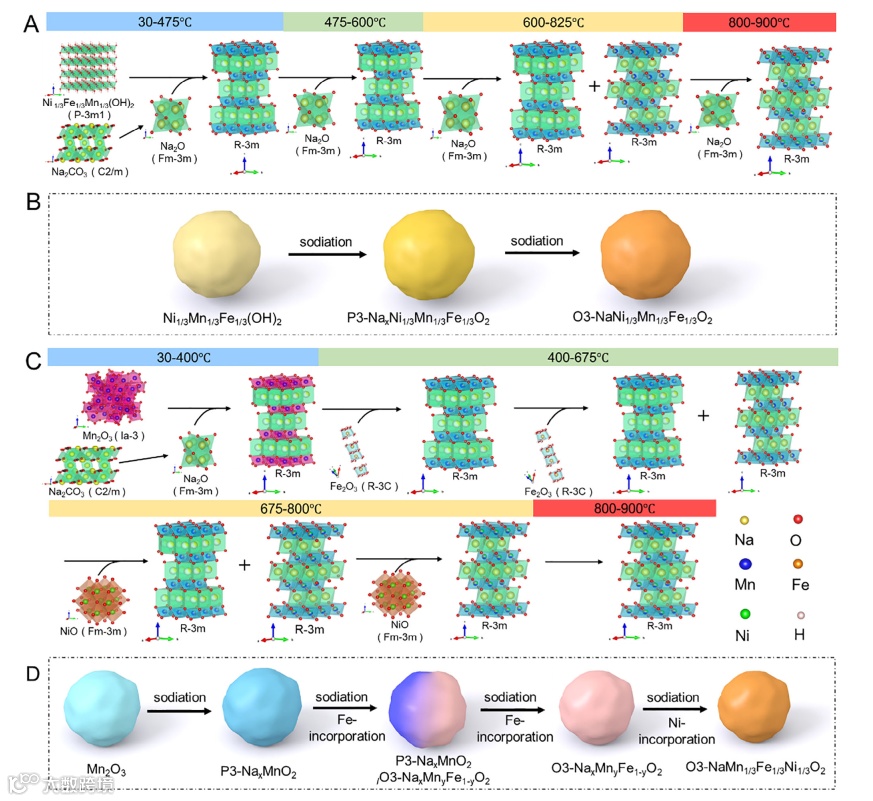

1. 氢氧化物前驱体通过P3→O3固溶相变方式实现结构构建，由钠离子的均匀扩散调控，结构稳定，电化学性能优异。

庄卫东教授简介：工学博士，博士生导师，国家“万人计划”科技创新领军人才，首批“新世纪百千万人才工程国家级人选”，国务院政府特殊津贴专家。北京科技大学“稀贵金属绿色回收与提取”北京市重点实验室主任，兼任中国稀土学会发光专业委员会副主任、中国物理学会发光分会理事、中国金属学会熔盐委员会委员、Rare Metals编委、Journal of Rare Earths编委、International Journal of Minerals, Metallurgy and Materials编委。主要从事能量转换与存储材料及其循环利用方面的研究，先后承担国家863、973等20余项重要科研课题，发表SCI收录论文200余篇（单篇最高他引1000余次），授权国内外发明专利60余项，获中国有色金属工业科学技术一等奖4次、二等奖3次，获第十三届中国专利优秀奖和2010年度百件优秀中国专利。

肖必威教授简介：有研（广东）院钠离子电池研发中心主任，瓦时动力（广东）科技有限公司首席科学家，毕业于加拿大西安大略大学孙学良院士课题组，随后在美国西北太平洋国家实验室先后担任博士后和材料科学家。在Adv. Mater.、Angew. Chem.、Adv. Energy Mater.、Energy Environ. Sci.、Natl. Sci. Rev.、Nature communications等高水平期刊共发表论文90余篇，授权中国专利5件。论文共计引用8000余次，H因子44。获“中国有色金属学会会杰出青年工程师奖” 、“中国材料研究学会青年科技奖”等。在国内外会议、论坛共作口头报告50余次。担任Joule, Nature Communication等期刊独立审稿人、广东省科技厅“新型储能技术路线图”编制专家、美国化学会（ACS）2021年春季会议电池分会场承办人。

庞国耀：瓦时动力（广东）科技有限公司总经理。

瓦时动力（广东）科技有限公司成立于2024年10月，是由中国有研科技集团引进海外院士团队并成功孵化的新能源企业，专注于高安全、长寿命、低成本钠离子电池及核心材料的研发、生产与销售。公司聚焦O3、P2型层状和聚阴离子正极材料，同时为国内独家各类正极补钠剂供应商。推出的“猛士”系列电池具备容量高、成本低等优势。团队由院士、国家级科技人才组成，研发与产业化能力强，已建成千吨级产线，签约多家客户并获取大量订单。瓦时动力致力于推动钠电池商业化，加速其在储能与动力等领域的应用，助力实现“双碳”目标，诚邀产业链伙伴共创“钠”电未来。
